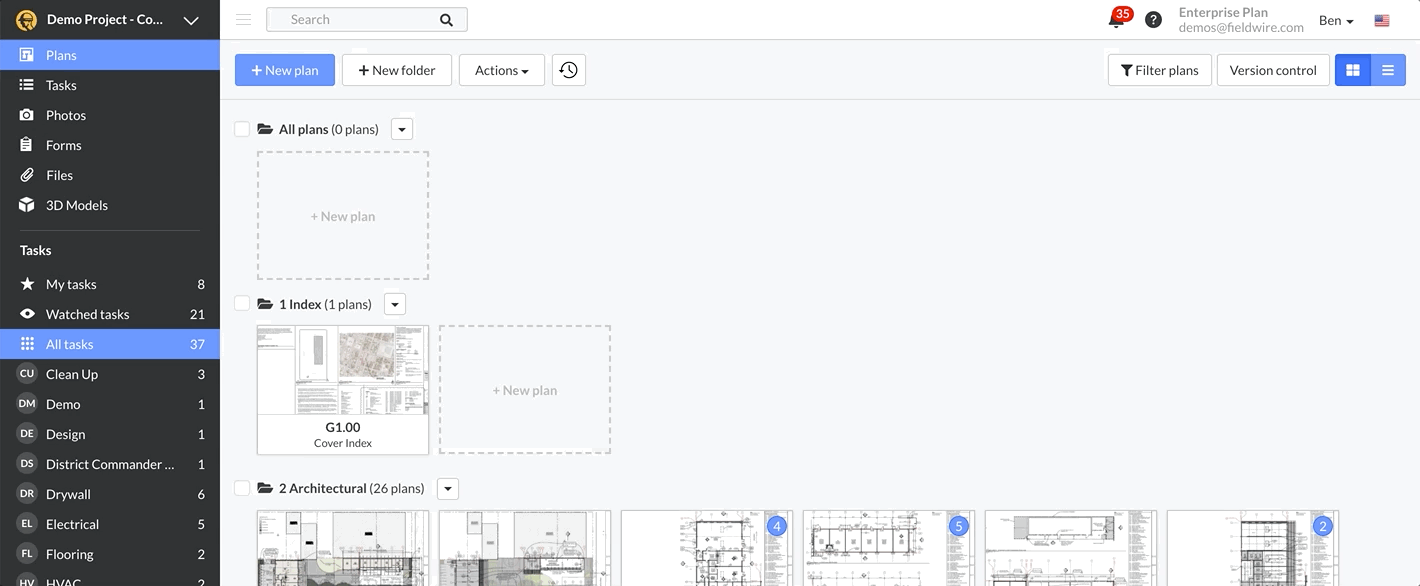

Nella scheda delle planimetrie puoi vedere i fogli di planimetria caricati nel progetto e aggiungerne di nuovi, per iniziare il viaggio verso la realizzazione di grandi imprese! Dai un'occhiata ai contenuti qui sotto per avere una panoramica completa della scheda.
Sommario
- Funzioni della scheda delle planimetrie
- Creare cartelle uniche
- Come cercare le planimetrie
- Il menu delle azioni
- Attività sulle planimetrie
-
Maggiori informazioni
Funzioni della scheda delle planimetrie
Come aggiungere planimetrie
Dalla scheda "Planimetrie" della versione web di Fieldwire, gli admin di progetto possono caricare planimetrie in formato PDF (con una o più pagine), PNG o JPEG (i file DWG al momento non sono supportati). Per ulteriori informazioni sulla formattazione delle planimetrie per Fieldwire, clicca qui.
Nota: i PDF protetti da password non possono essere caricati nella scheda "Planimetrie". I PDF protetti da password vanno caricati nella scheda "File", dove possono essere aperti inserendo la password.
Passaggio 1: clicca sul pulsante "+ Nuova planimetria" in alto a sinistra della pagina per caricare i file delle planimetrie in Fieldwire:

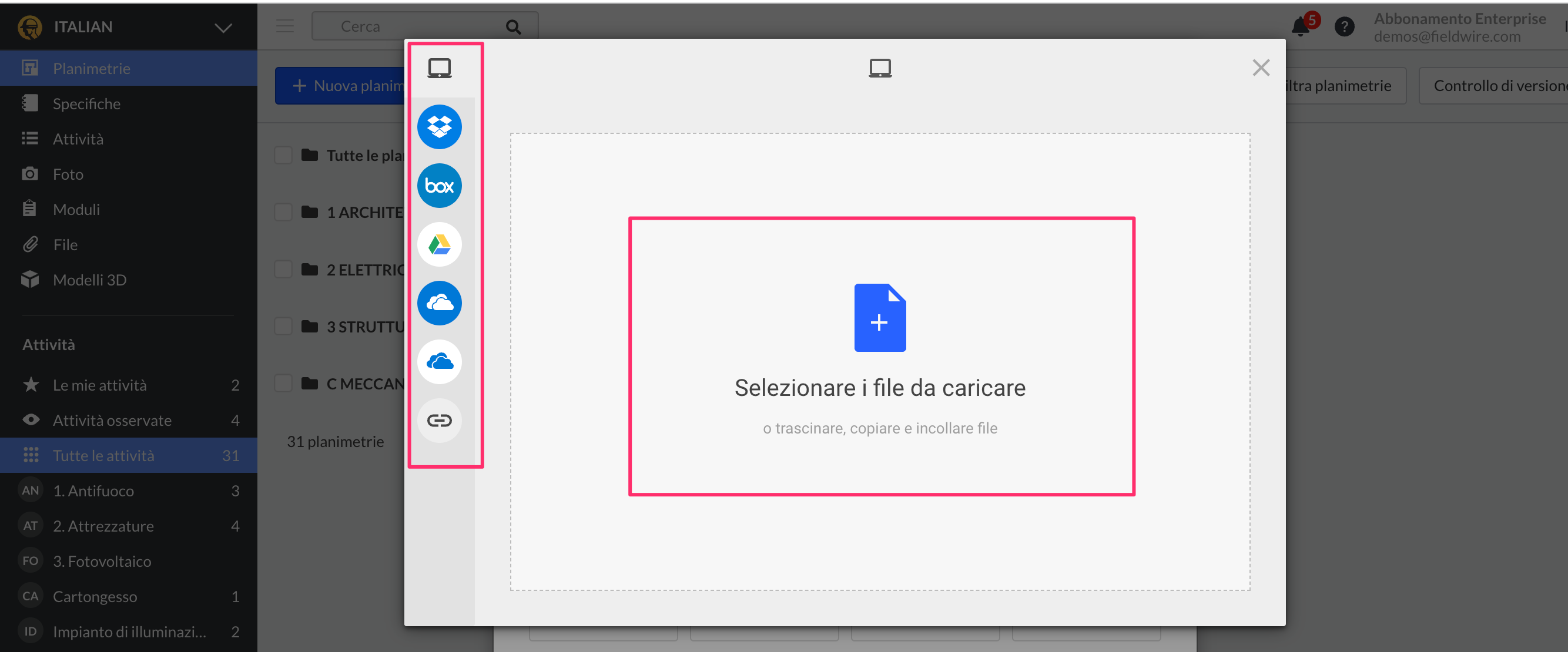

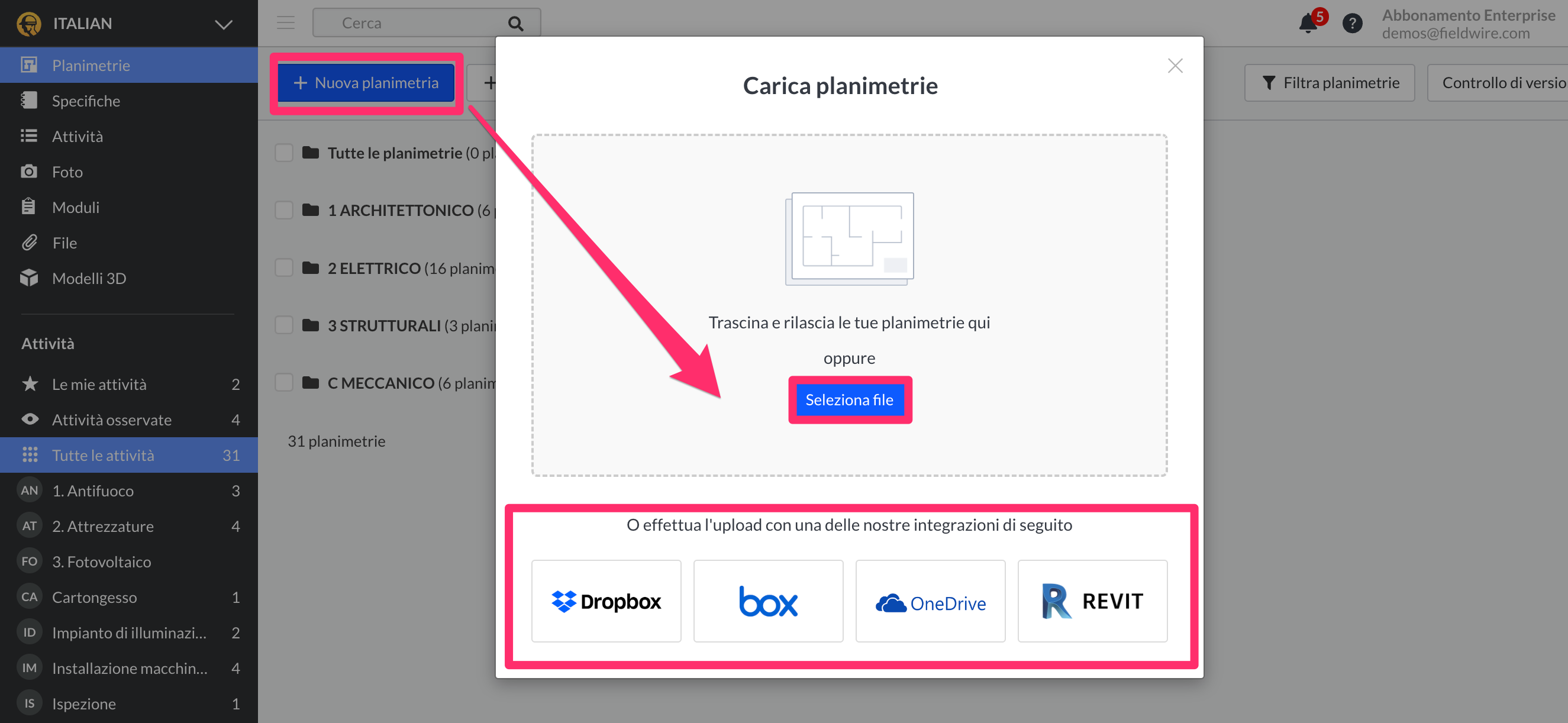

Passaggio 2: scegli se caricare dal computer o da altra origine sulla quale potresti già avere archiviato le planimetrie:
È possibile caricare file "manualmente" da computer, Dropbox, Box, Google Drive, One Note, Gmail e dai collegamenti ipertestuali attivi. Fieldwire offre inoltre una funzione di integrazione avanzata con Dropbox/Box/OneDrive. Per maggiori informazioni sul caricamento dalla sincronizzazione bidirezionale Dropbox/Box/OneDrive (per gli abbonamenti Pro, Business e Business Plus), clicca qui.

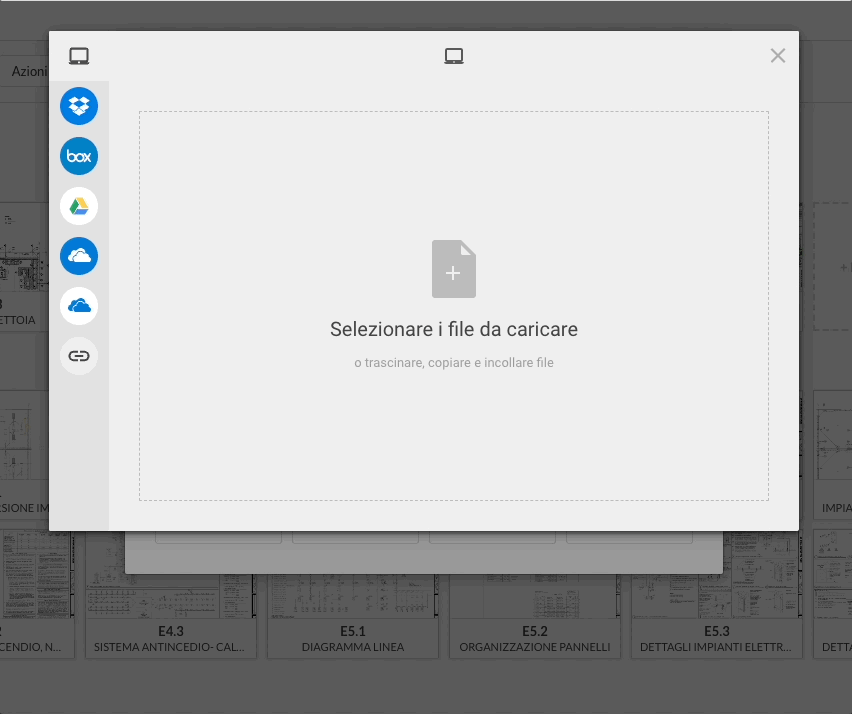

Se carichi dal computer, seleziona (o trascina) i file della planimetria nella finestra di caricamento e poi premi "Carica":
Suggerimento: se devi caricare un PDF a più pagine, assicurati prima che l'orientamento delle pagine sia corretto, perché ruotare ogni foglio dopo aver caricato il file può richiedere inutilmente tempo.
Attenzione: non è possibile caricare planimetrie di più di 1 GB. Il caricamento potrebbe durare 1 minuto, dipende dalla grandezza del file di planimetria.

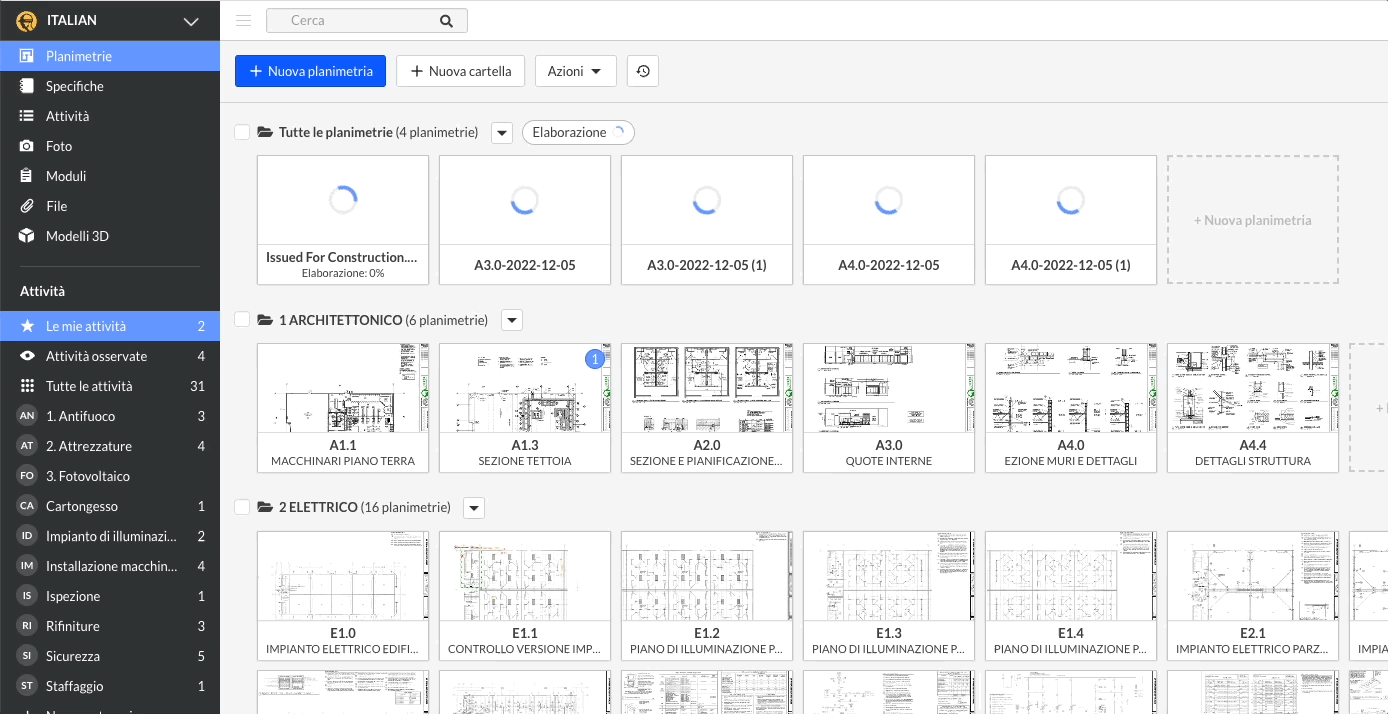

Passaggio 3: le planimetrie saranno elaborate e le loro icone appariranno come un cerchio che gira. Questo è il momento in cui la funzione OCR assegna nome, versione e collegamenti ipertestuali alle planimetrie. L'operazione può richiedere qualche minuto se devono essere caricate grandi quantità di planimetrie:

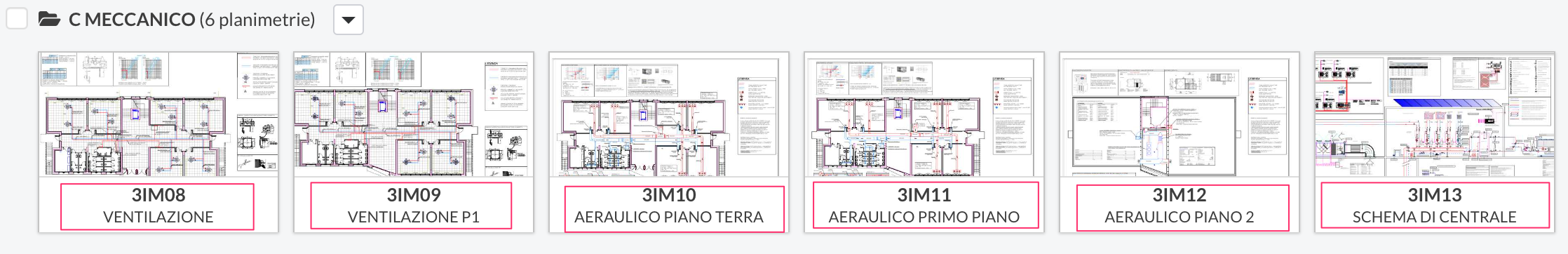

Conclusa l'elaborazione delle planimetrie, apparirà un piccolo riquadro contenente un'anteprima, i nomi e le eventuali descrizioni delle planimetrie (se ce ne sono). Le planimetrie caricate vengono elaborate dal nostro sistema in modo da poterne consentire la rapida visualizzazione su dispositivi mobili. Questa elaborazione serve principalmente a migliorare la visualizzazione e lo zoom:
Confermare i nomi delle planimetrie
Quando si caricano PDF contenenti più pagine, il sistema assegna automaticamente un nome a ognuna delle pagine caricate. L'operazione è automatica, ma per essere completata l'utente deve confermare i nomi assegnati alle pagine caricate.

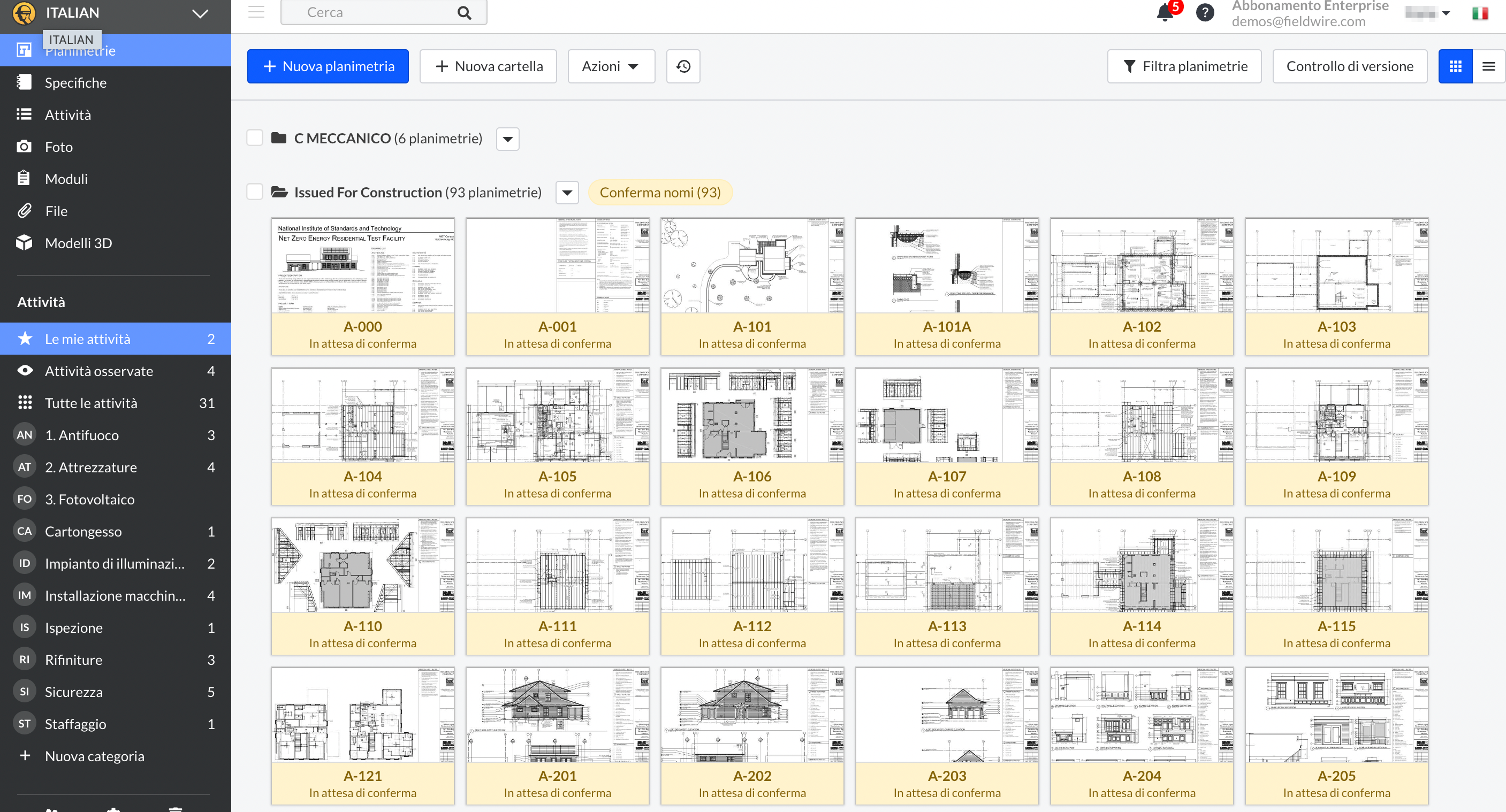

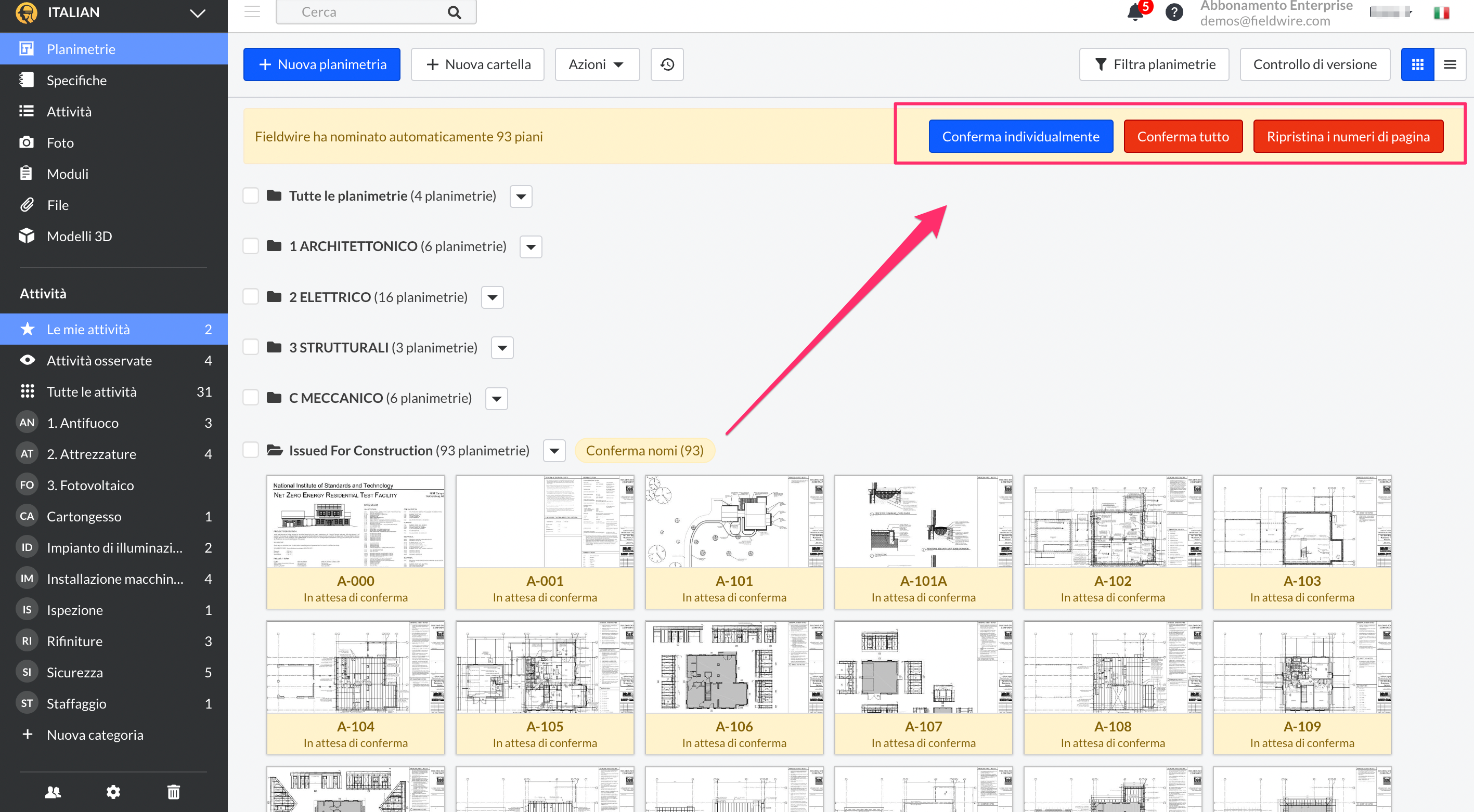

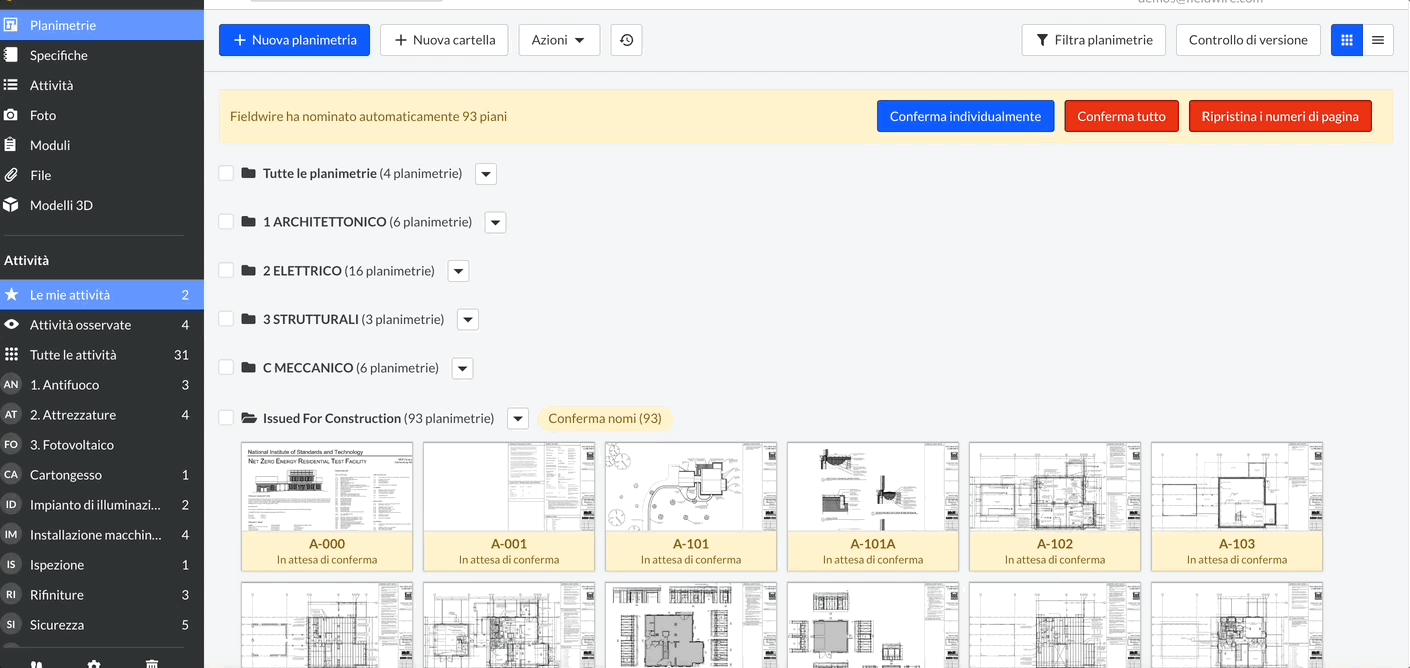

Per confermare i nomi delle planimetrie, guarda la barra gialla nella parte superiore dello schermo, dove trovi tre opzioni: "Conferma individualmente", "Conferma tutto" e "Ripristina i numeri di pagina". Queste opzioni sono particolarmente utili se si nota che una o più pagine sono state denominate in modo errato, perché ti permettono di modificare/confermare i nomi e le descrizioni singolarmente o tutte insieme.
Ripristinare i numeri di pagina
Come abbiamo visto, sebbene la funzione OCR di Fieldwire assegni i nomi alle planimetrie in automatico, puoi comunque ripristinarne i nomi secondo il numero cronologico di pagina. È sufficiente selezionare "Ripristina i numeri di pagina" e specificare la convenzione di assegnazione dei nomi da utilizzare.
Nota: questa è una funzione estremamente utile quando non si vuole che le planimetrie vengano aggiornate automaticamente:
Ripristinando i numeri di pagina, le planimetrie vengono identificate con i numeri di pagina, anziché con i numeri di planimetria:
Risoluzione dei conflitti di versione
Quando si caricano nuove versioni delle planimetrie, Fieldwire esegue la scansione e assegna un nome alle planimetrie. Se la funzione OCR rileva che il nome di una nuova planimetria coincide con quello di una planimetria già esistente, si crea un conflitto di versione.
Un conflitto di versione si verifica quando Fieldwire vuole la conferma che il risultato generato dalla funzione OCR è accurato e che quindi la nuova versione andrà associata a quella esistente. Per risolvere il conflitto, è necessario confermare il nome dei fogli delle nuove versioni in modo da sovrapporre i nuovi fogli a quelli esistenti. Questa operazione copia tutte le annotazioni e le attività nella versione più recente; è comunque possibile continuare a fare riferimento alle vecchie versioni su qualsiasi piattaforma, mantenendo la struttura organizzativa del lavoro.
Se ci sono conflitti di versione da risolvere, un messaggio appare in rosso nella parte superiore della pagina.
Per vedere le planimetrie è necessario prima risolvere i conflitti rilevati.

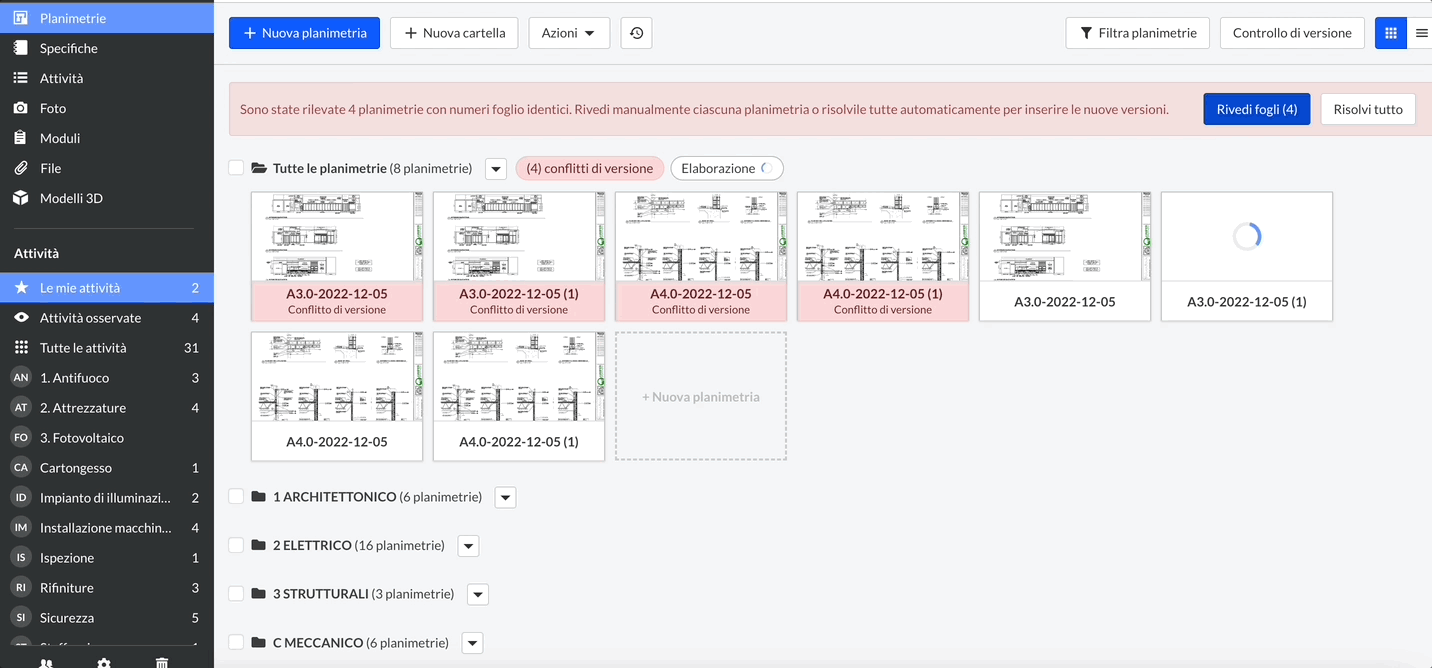

Per iniziare ad approvare i nomi delle planimetrie, clicca sul pulsante "Rivedi i fogli":

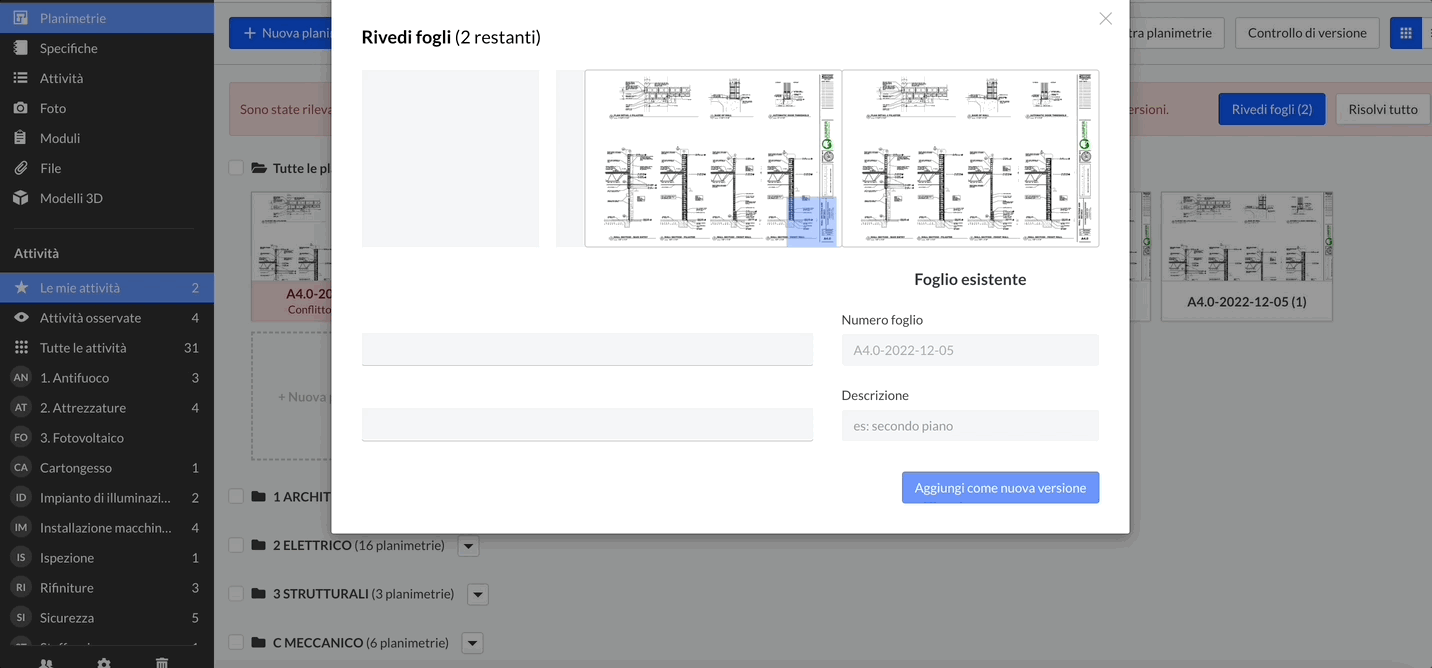

Una nuova schermata si aprirà mostrando i fogli nuovi e quelli esistenti e i nomi delle planimetrie di ciascuno. Qui è possibile vedere un ritaglio della planimetria che mostra l'area dove Fieldwire ha identificato il nome del foglio.
La funzione OCR cerca di assegnare un nome alla planimetria leggendo quanto presente sul foglio, ma a volte la formattazione della planimetria o il tipo di file impediscono la riuscita di questa operazione. In entrambi i casi, sarà necessario "aggiungere [il foglio] come nuova versione", se il foglio a sinistra è una nuova versione del foglio a sinistra:
Oppure rinominare il nuovo foglio, in modo che il suo nome non coincida con quello del foglio esistente e "confermarlo" come planimetria unica:
- Per ulteriori informazioni su come la funzione OCR assegna i nomi alle planimetrie, clicca qui.
-
Per maggiori informazioni sull'impostazione manuale della posizione della scansione OCR e su come modificare i nomi delle planimetrie, clicca qui.
-
Per maggiori informazioni sul controllo di versione automatico, clicca qui.
Controllo della versione
Gli admin di progetto possono accedere al controllo di versione delle planimetrie. Il controllo di versione mostra la cronologia delle planimetrie caricate nel progetto. Queste sono suddivise in base alla data di caricamento e si riferiscono alle planimetrie caricate negli ultimi 90 giorni. Qui è possibile visualizzare il nome del file della planimetria, la descrizione della versione e le note sulla versione:
È inoltre possibile esportare un "Registro dei disegni costruttivi" o un record .csv con la cronologia dei caricamenti delle planimetrie e l'indicazione delle versioni a cui sono associate.
Eliminare i fogli di planimetria
I fogli di planimetria possono essere cancellati accedendo a Fieldwire tramite un computer o il browser Internet del dispositivo.

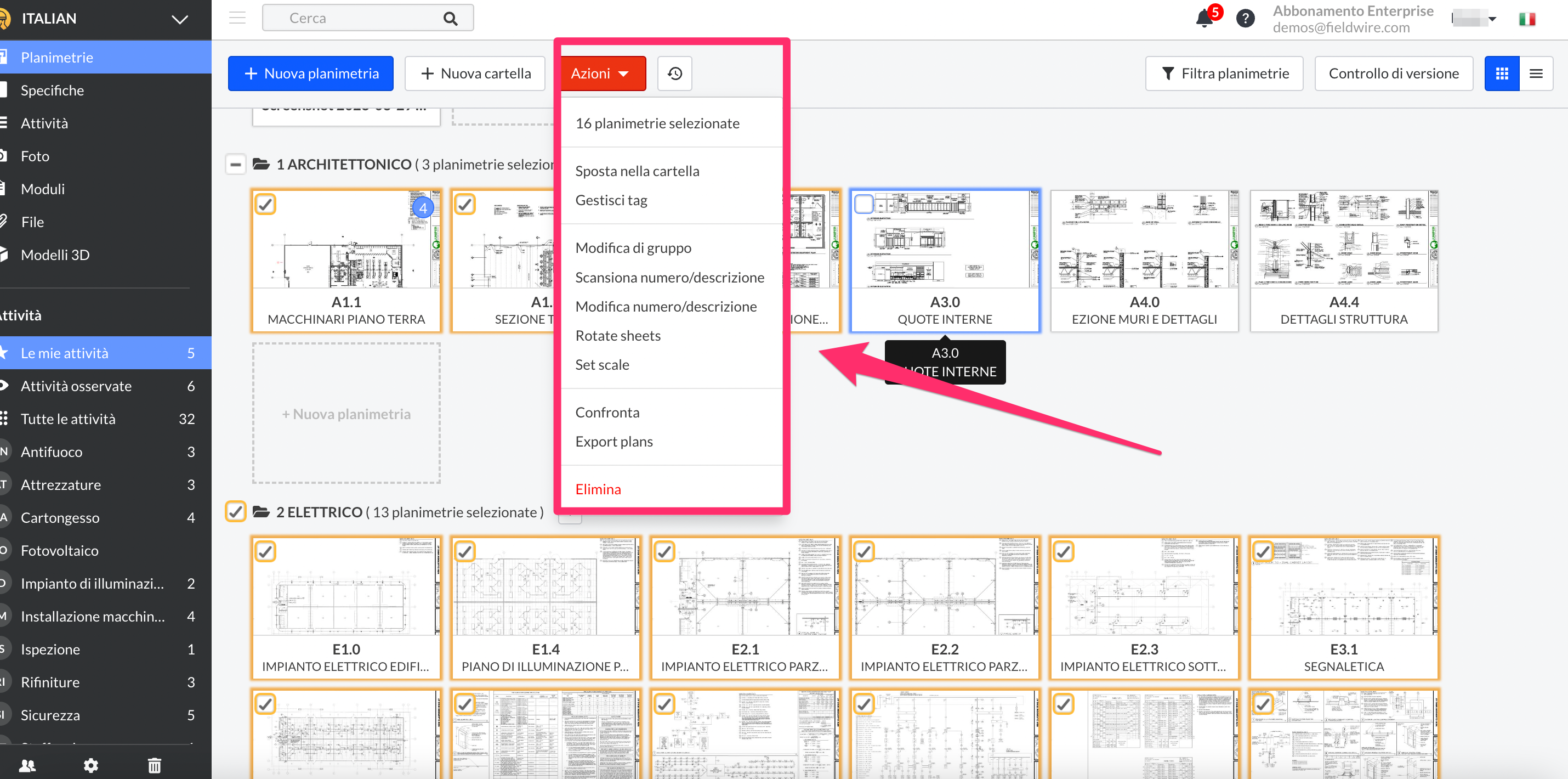

Seleziona le planimetrie desiderate, quindi fai clic sul pulsante "Azioni":
L'opzione "Elimina" appare in fondo all'elenco.
Per eliminare una versione della planimetria, clicca sulla planimetria desiderata e poi su "Controllo di versione". Passa poi il mouse sulla versione del foglio della planimetria da eliminare e clicca su "Modifica". Dopo aver fatto clic su "Modifica", seleziona la versione da eliminare.
Nota: ricorda che le versioni individuali dei fogli delle planimetrie eliminati tramite il pulsante "Controllo di versione" nella visualizzazione planimetria singola non possono essere recuperate dalla scheda del cestino.
Creare cartelle uniche

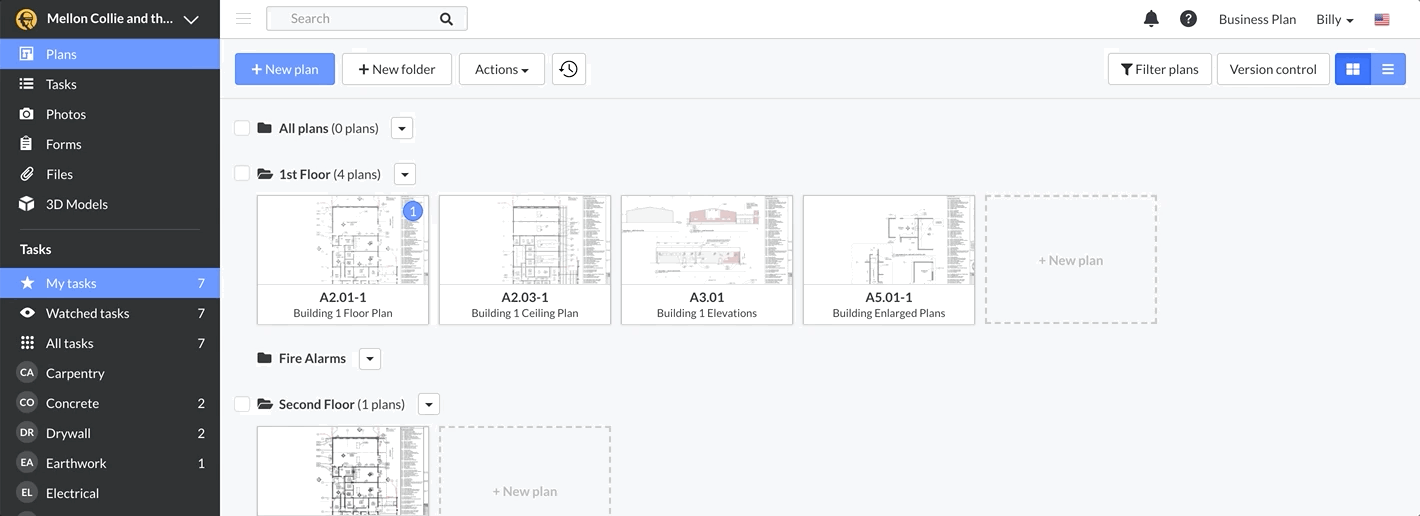

Le cartelle delle planimetrie vengono create automaticamente quando si carica un PDF a più pagine; gli admin di progetto possono tuttavia aggiungere, rimuovere e rinominare le cartelle. La maggior parte degli utenti crea cartelle di planimetrie divise secondo le diverse specializzazioni, ma è possibile modificarle a piacimento.

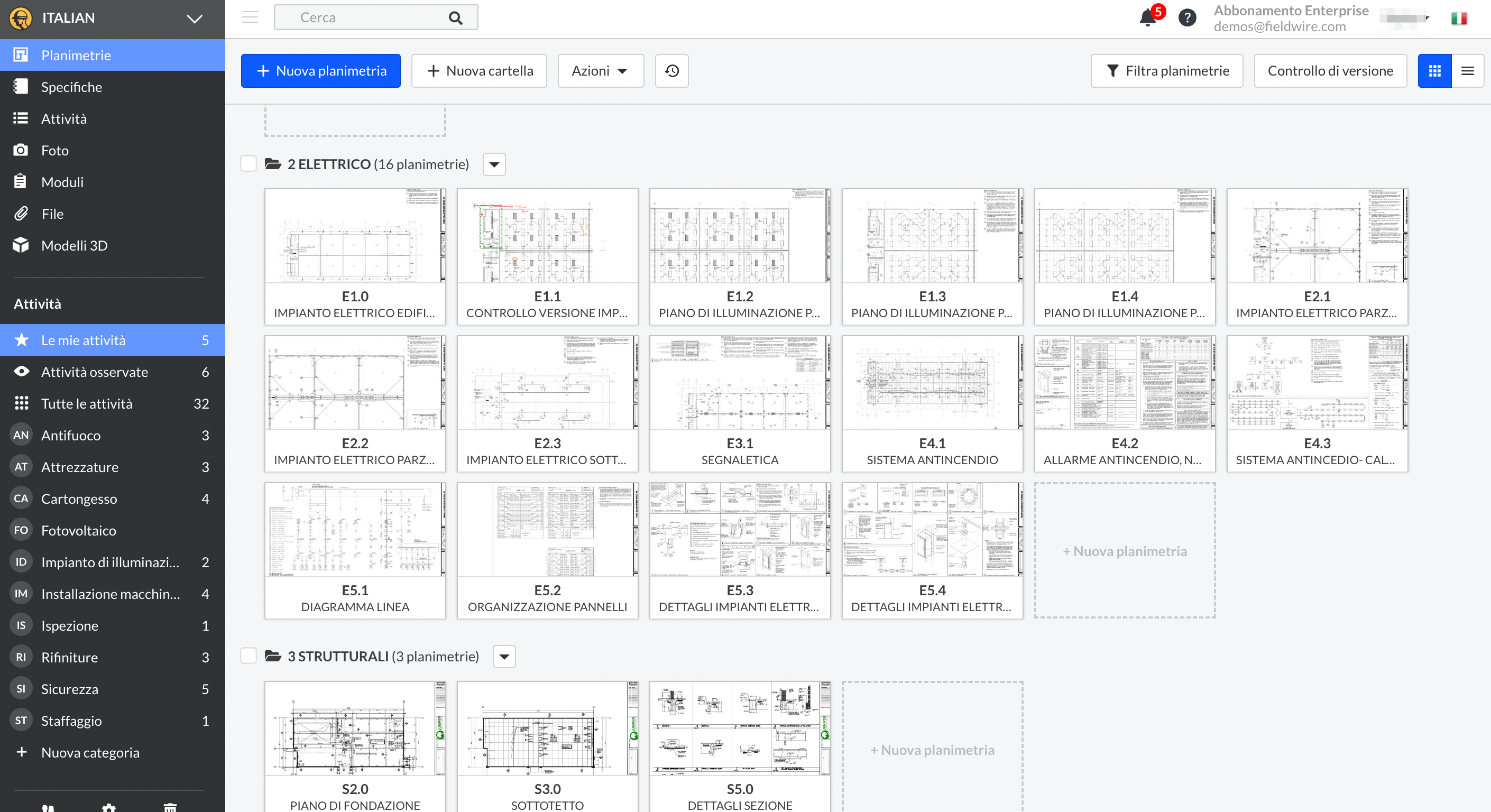

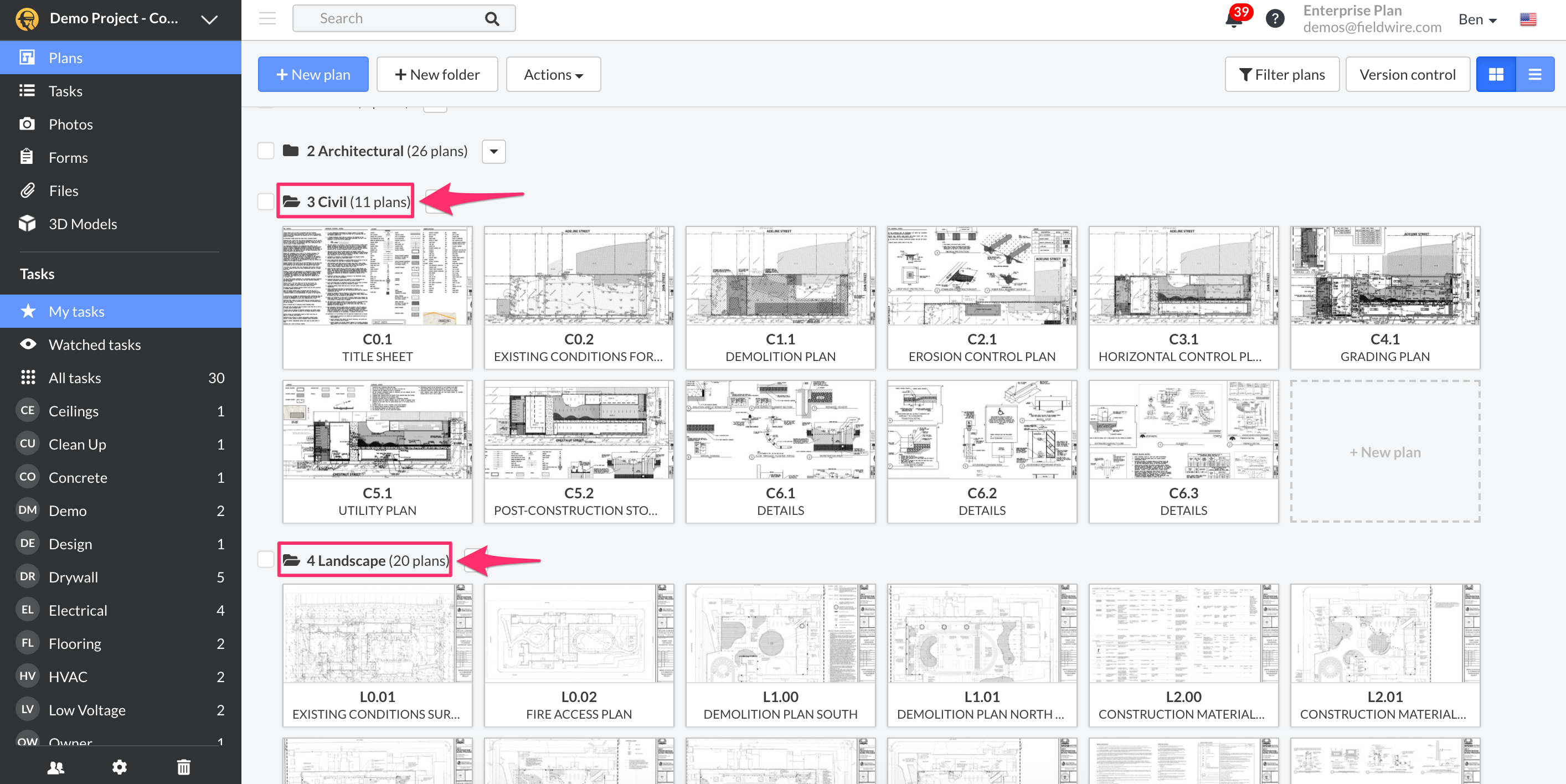

Per aggiungere una nuova cartella, seleziona l'opzione "+Nuova cartella" nella scheda delle planimetrie:
Per eliminare una cartella di planimetrie, seleziona la freccia rivolta verso il basso (menu a discesa) a destra del nome della cartella e poi scegli "Elimina cartella":
Nota: le planimetrie o le cartelle di planimetrie (contenenti i fogli delle planimetrie) eventualmente cancellate per errore, possono essere recuperate dal cestino.
Per modificare il nome di una cartella, seleziona la freccia rivolta verso il basso (menu a discesa) a destra del nome della cartella e poi scegli "Rinomina cartella":
Nota: le cartelle vengono elencate automaticamente in ordine alfabetico. Se desideri modificarne l'ordine, clicca qui per saperne di più.

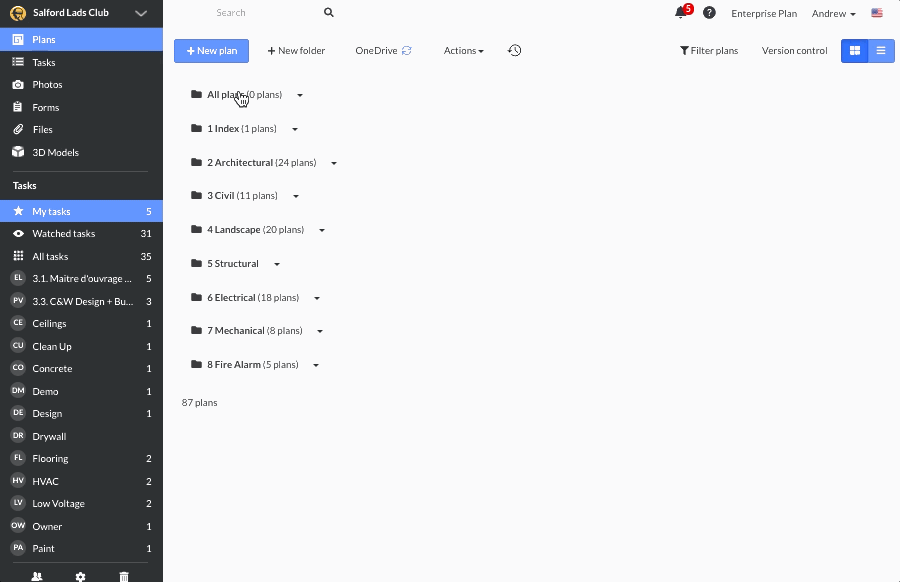

Puoi aprire o chiudere tutte le planimetrie contenute in una cartella facendo clic sul nome della cartella. Puoi aprire o chiudere tutte le planimetrie di tutte le cartelle facendo clic sulla cartella "Tutte le planimetrie":
- Se hai meno di 100 planimetrie: tutte le cartelle vengono espanse al momento del caricamento iniziale; clicca sulla cartella tutte le planimetrie/file, per chiuderle tutte.
- Se hai più di 100 planimetrie: le cartelle rimangono chiuse al momento del caricamento iniziale ed è possibile espanderne solo una alla volta.
Nella scheda "Planimetrie" è inoltre possibile visualizzare il numero totale di planimetrie, comprese tutte le versioni:
Puoi anche vedere il numero di planimetrie uniche in ogni cartella. Questo non conta le versioni uniche, ma solo il numero totale di planimetrie caricate:
Come cercare le planimetrie

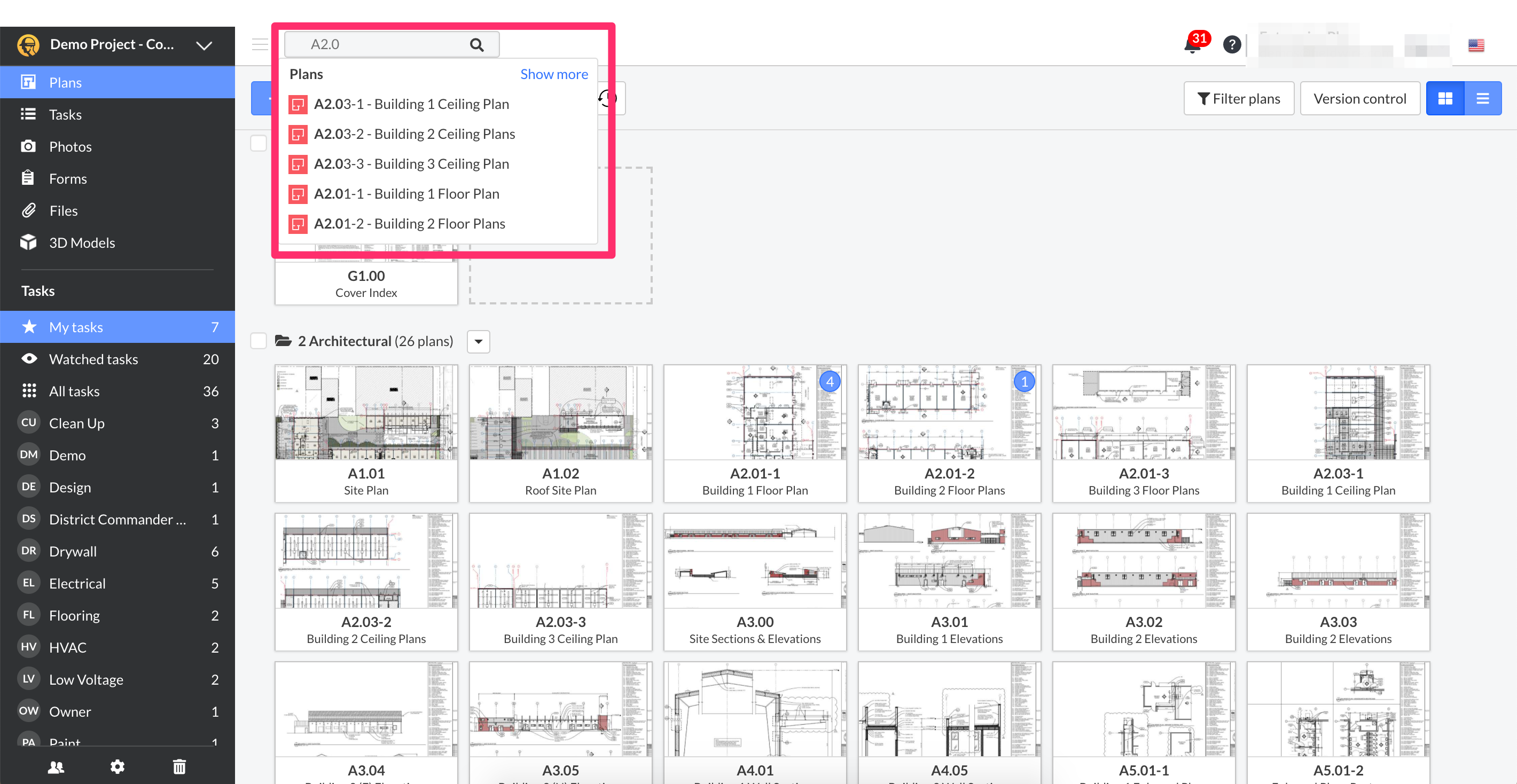

Se le planimetrie sono molte, passarle tutte al setaccio può richiedere troppo tempo. La barra di ricerca ti permette di risparmiare tempo e cercare le planimetrie inserendone il nome:
Nota: per sfruttare appieno la barra di ricerca, è necessario inserire il nome della planimetria esattamente come appare in Fieldwire, compresi i punti, ".", e i trattini, "-".
Come passare dalla vista a miniature a quella a elenco
La modalità a miniature ti permette di avere un'anteprima delle planimetrie per dare una rapida occhiata a quel particolare foglio di planimetria. Se invece preferisci vedere le planimetrie elencate in base al nome, devi attivare la modalità a elenco. La modalità a elenco non include l'anteprima delle planimetrie.

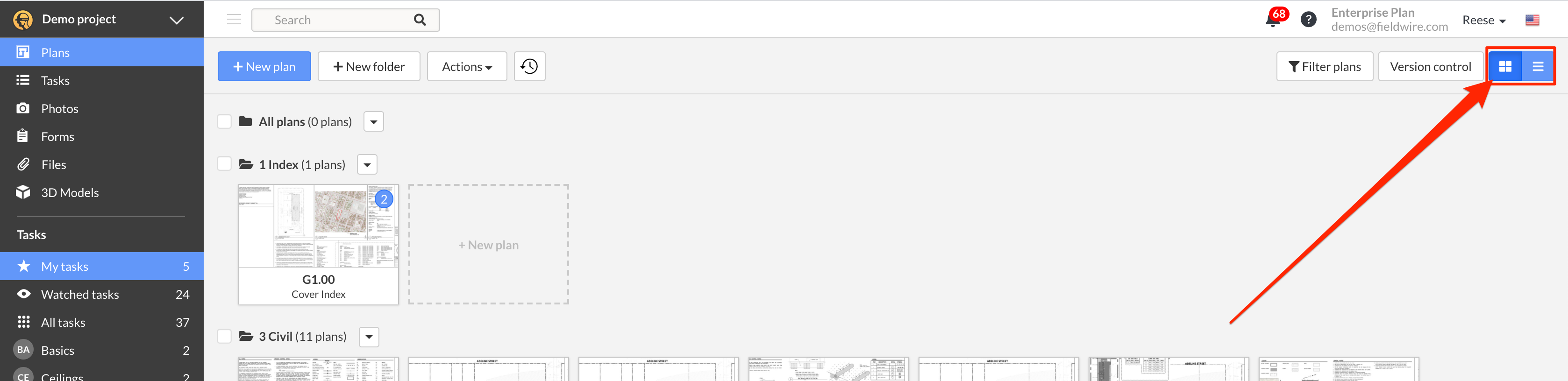

Puoi passare da una modalità all'altra cliccando sull'icona Miniatura o Elenco nell'angolo in alto a destra della scheda delle planimetrie:
Filtrare le planimetrie per tag, set di versioni e orario

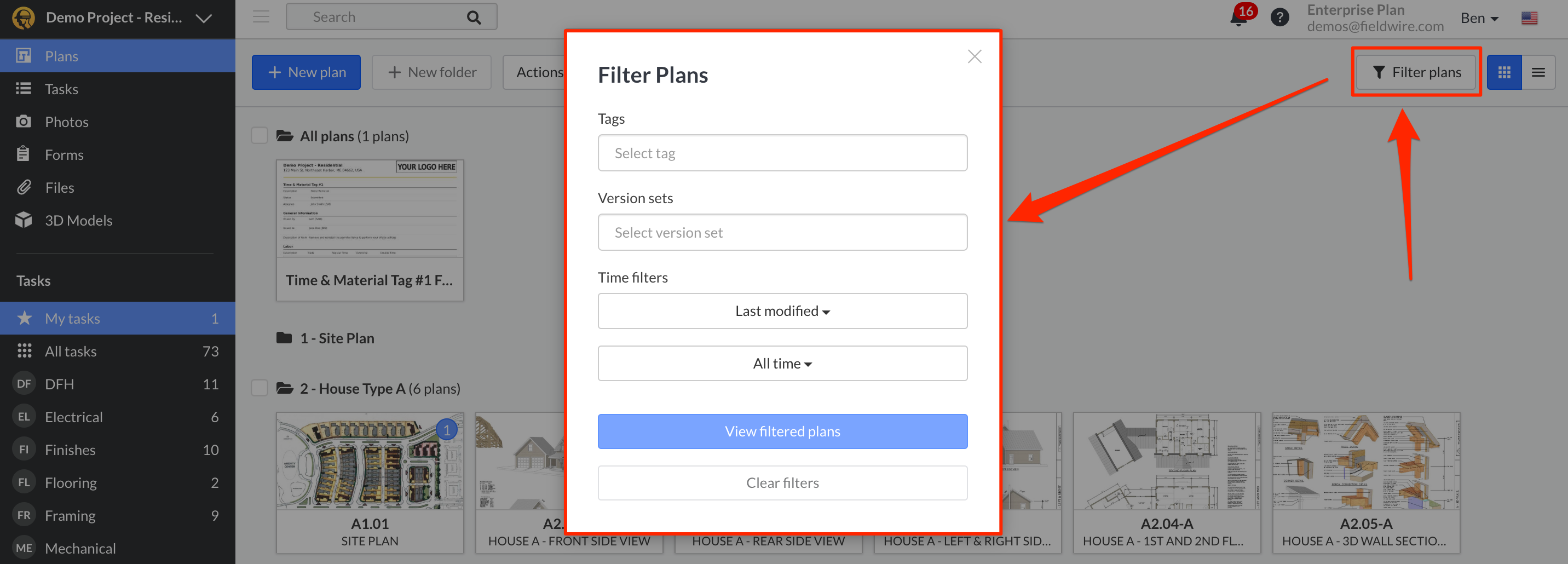

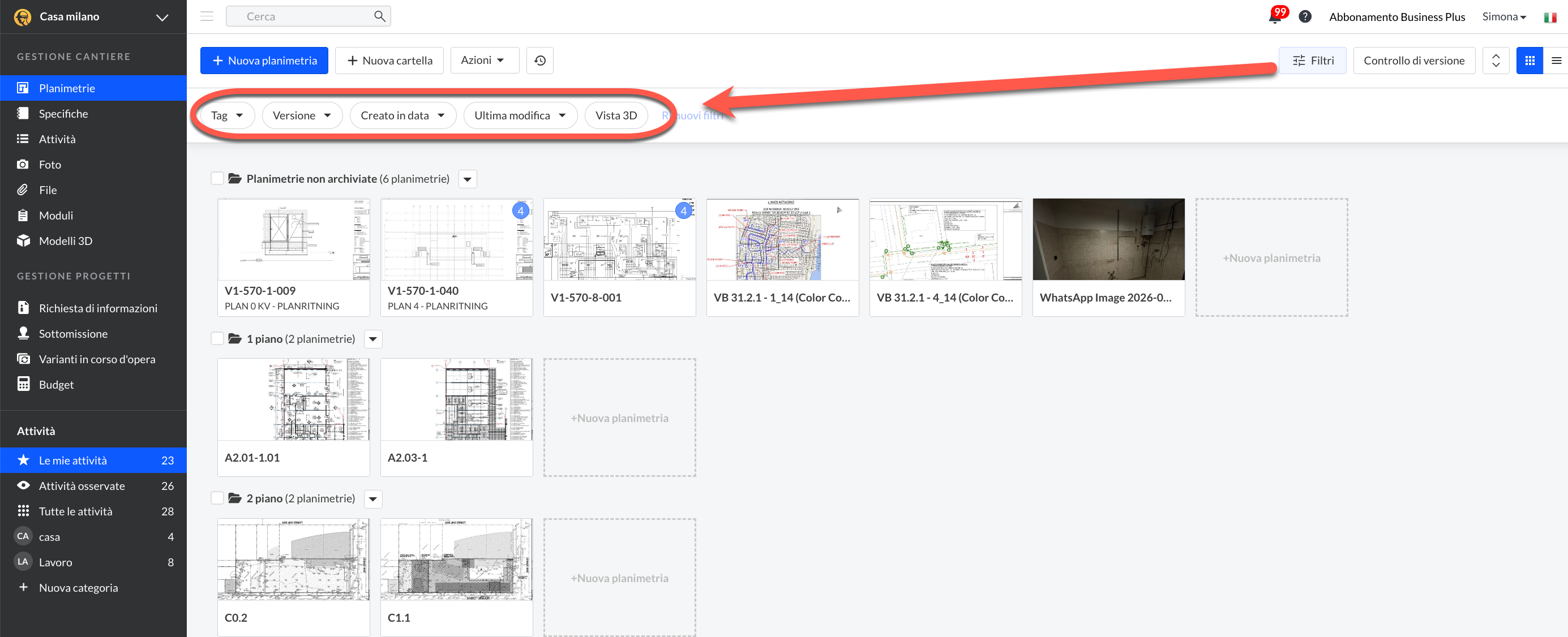

Puoi filtrare le planimetrie selezionando gli hashtag che hai creato, in base al set di versioni (cioè alla denominazione della "descrizione della versione" di una planimetria), in base all'orario (cioè al momento in cui le planimetrie sono state aggiunte o modificate aggiungendone una nuova versione o nuove annotazioni) e in base all'intervallo di date, in modo analogo all'intervallo di date nei filtri delle attività:
- Maggiori informazioni sui tag delle planimetrie.
- Maggiori informazioni sull'uso del filtro per set di versione.
Il menu delle azioni
Dopo aver selezionato un numero qualsiasi di planimetrie utilizzando le caselle di controllo negli angoli in alto a sinistra, puoi fare clic sul pulsante rosso "Azioni".

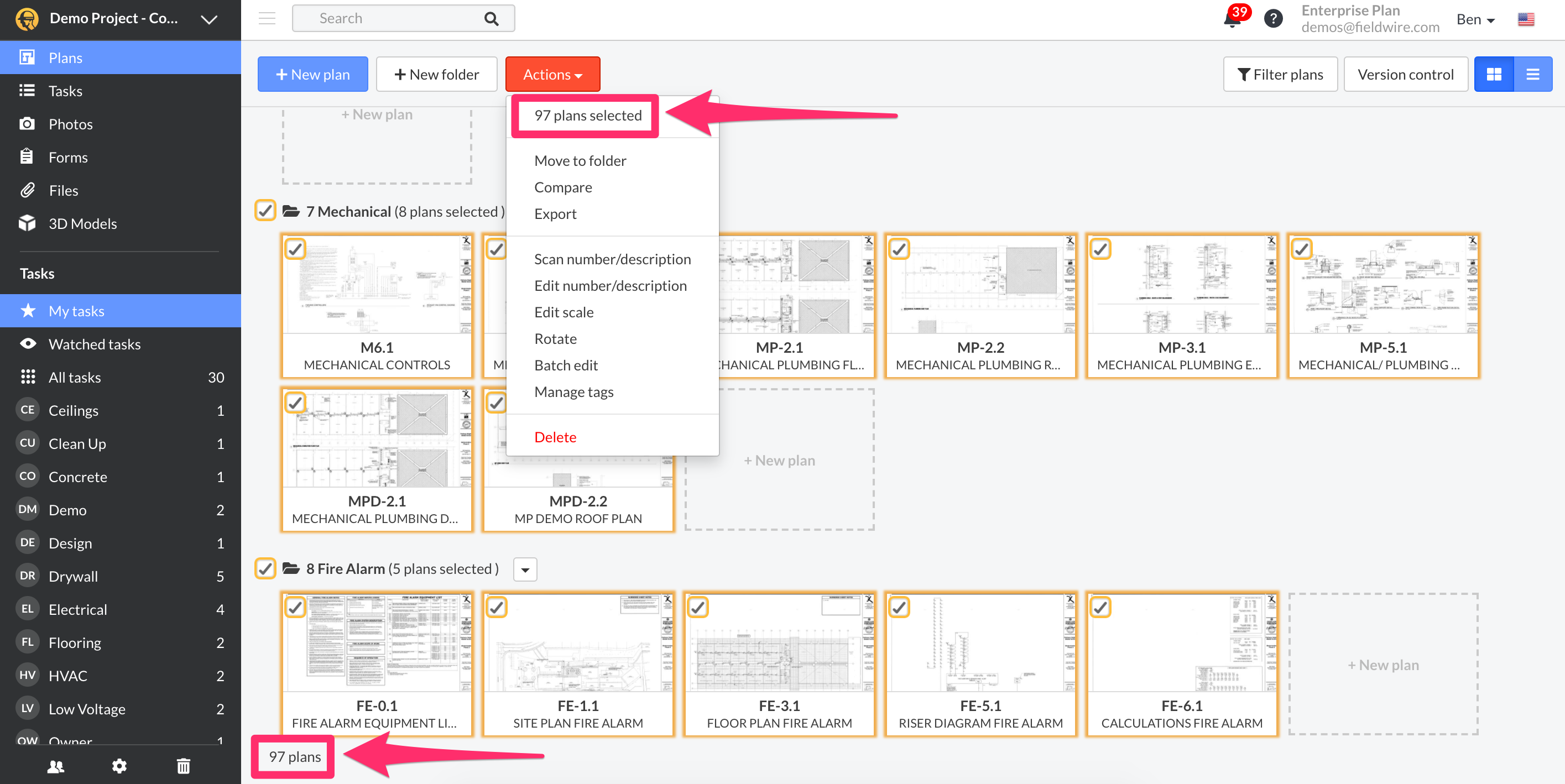

È possibile visualizzare il numero di planimetrie selezionate e un elenco di 10 diverse azioni che è possibile eseguire:
- Maggiori informazioni su "Confronta".
- Maggiori informazioni su "Esporta".
- Maggiori informazioni su "Scansiona numero/descrizione".
- Maggiori informazioni su "Modifica scala".
- Maggiori informazioni su "Modifica di gruppo".
- Maggiori informazioni su "Gestisci tag".
Ruota planimetrie
È possibile ruotare le planimetrie a -90°, 180° o 90°. Ricorda che è necessario ruotare la planimetria prima di aggiungervi pin attività o annotazioni, perché le posizione assegnate ad attività e annotazioni non seguono la rotazione della planimetria. In altre parole, pin attività e annotazioni sono statici.
Ogni volta che si ruota la planimetria, viene creata una nuova versione della planimetria. Puoi modificare (cambiare la sequenza delle versioni o eliminare la versione della planimetria) utilizzando il controllo di versione. Per ulteriori informazioni sul controllo di versione, consulta il seguente articolo: Cos'è il controllo di versione delle planimetrie?

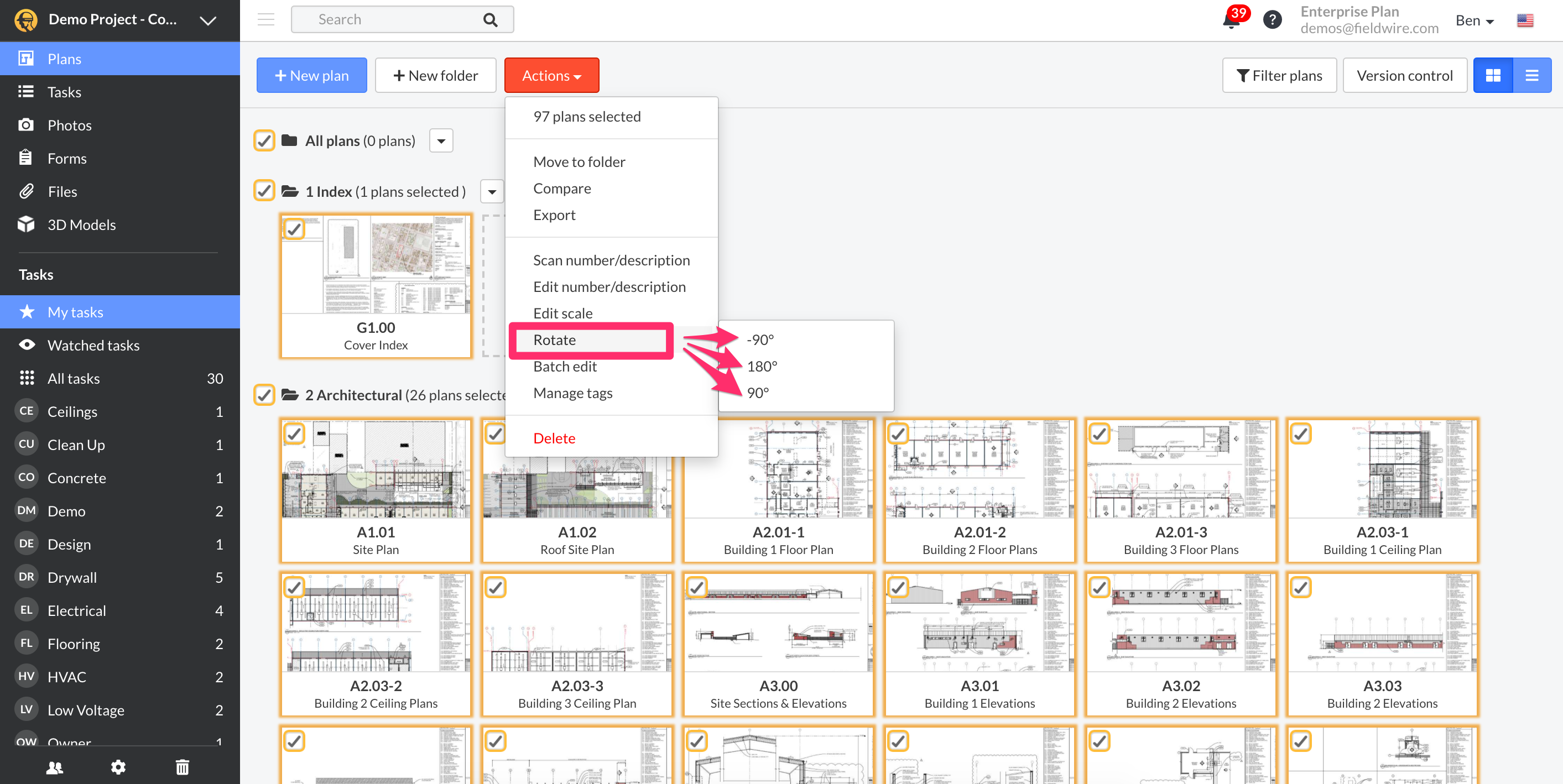

Per ruotare le planimetrie, seleziona la o le planimetrie, clicca sul pulsante delle azioni e seleziona il grado di rotazione da applicare:
Esportare report annotazioni
I clienti di Pro, Business e superiori possono esportare un riepilogo delle modifiche apportate ai loro fogli di piano. Nella scheda Piani, dopo aver selezionato uno o più piani, andare al menu a discesa "Azioni". Lì si troverà l'opzione "Esporta riepilogo delle revisioni". Selezionando questa opzione, verrà visualizzato un messaggio pop-up che indica che l'esportazione verrà inviata via e-mail.

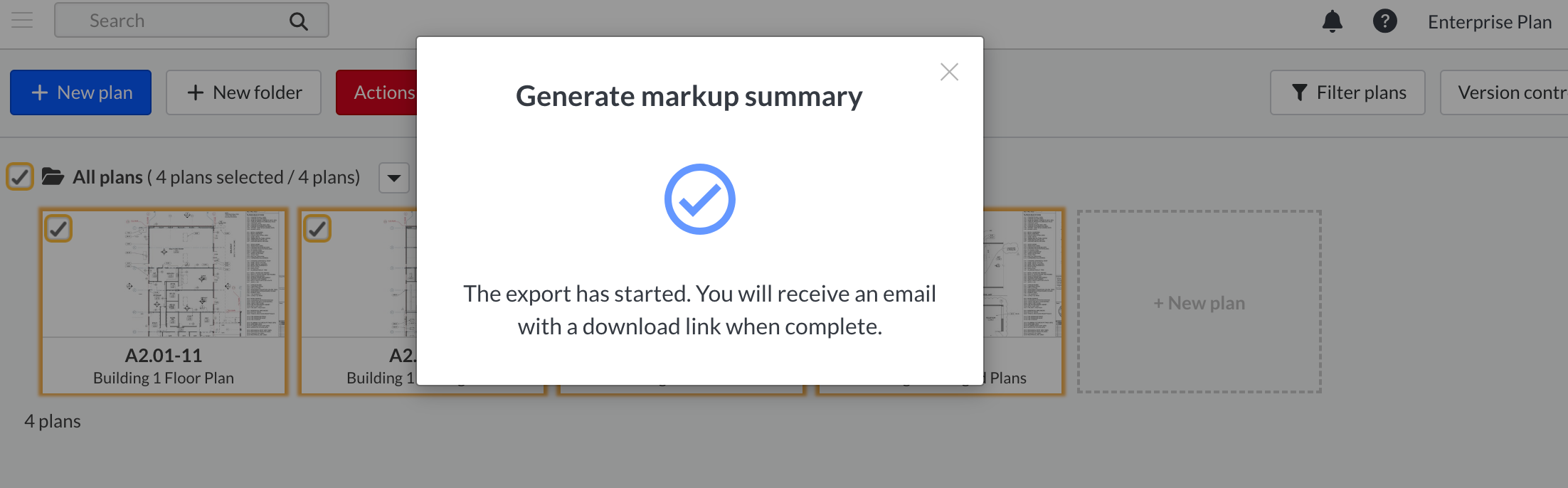

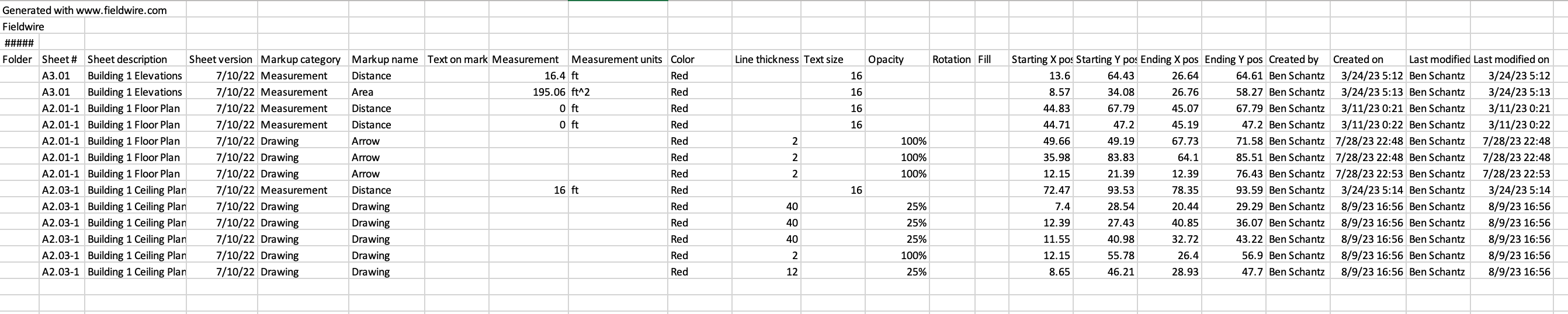

Poco dopo, riceverete un'e-mail con l'esportazione del riepilogo del markup in un file .zip. Fare clic sul link contenuto nell'e-mail per scaricare il file .zip ed estrarre un file .CSV. Nel file .CSV sarà possibile vedere un riepilogo di tutte le annotazioni delle planimetrie selezionate. Per citare alcuni degli attributi delle annotazioni inclusi nel riepilogo, vi sono il "Foglio #", la "Descrizione del foglio", la "Versione del foglio", la "Misura", le "Unità di misura", le coordinate X e Y, chi ha creato l'annotazione e quando, nonché chi ha modificato l'ultima annotazione e quando è stata modificata.
Questa azione può essere eseguita anche nella scheda della singola planimetria.
Generare QR Code
Sebbene Fieldwire non sia ancora in grado di generare un codice QR per un'entità all'interno del prodotto o un pulsante diretto all'interno delle applicazioni mobili Fieldwire per la scansione di un codice QR, è comunque possibile generare un codice QR da uno strumento di terze parti come QR Code Generator o un'estensione di Chrome. Le applicazioni Fieldwire Mobile supportano il deep linking, ovvero la possibilità di aprire automaticamente un link web nell'applicazione mobile, per cui la scansione di un codice QR dalla fotocamera di sistema del dispositivo apre il link all'entità Fieldwire nell'applicazione.

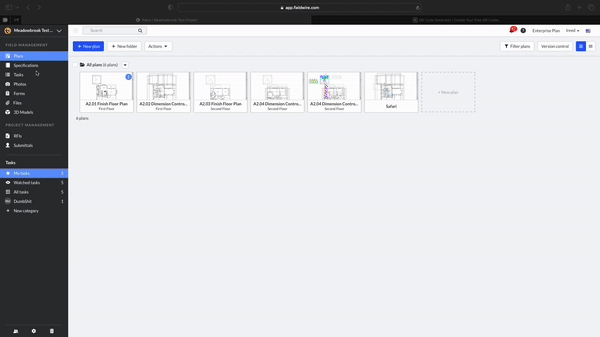

Innanzitutto, è necessario creare un codice QR o un codice a barre utilizzando uno strumento esterno. Nell'esempio che segue, abbiamo usato QR Code Generator per collegarci a un'attività in Fieldwire.
- Da Fieldwire in un browser web desktop, spostarsi sull'attività per la quale si desidera generare un codice QR e copiare l'URL dalla barra degli indirizzi.
- Quindi, aprire lo strumento esterno per i codici QR. Per Generatore di codici QR, selezionare "URL" come tipo di azione.
- Inserire l'URL dell'attività/entità che si desidera aprire dal codice QR.
In questo esempio abbiamo utilizzato l'URL di un'attività, ma è possibile utilizzare anche l'URL di un piano, di una richiesta di informazioni o di un modello 3D. - Scaricare il codice QR come JPG o SVG.
Scannerizza QR Code da telefono

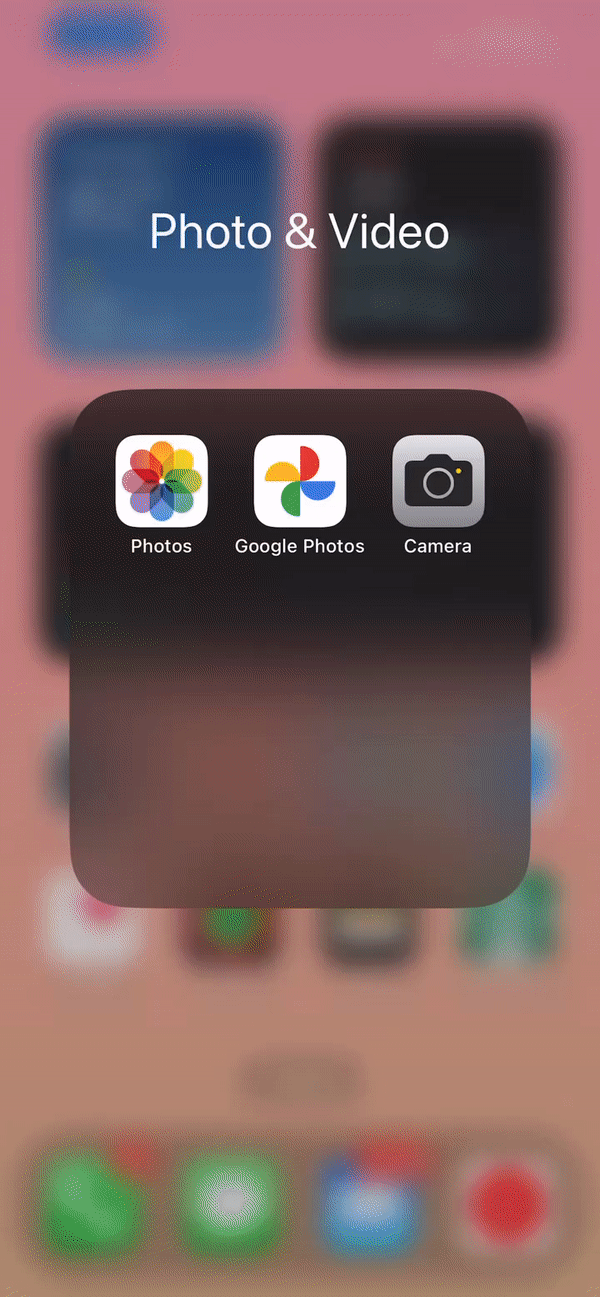

Dalla fotocamera del dispositivo, scansionare il codice QR per aprire automaticamente l'elemento collegato nell'app iOS o Android. Tuttavia, si noti che questa operazione presenta alcune limitazioni:
Se non si ha accesso al progetto collegato o non si ha l'app Fieldwire installata sul dispositivo mobile, il collegamento si aprirà nel browser mobile.
Non è possibile creare un codice QR collegato direttamente a una foto nella scheda Foto, poiché le singole foto non hanno un URL personalizzato. Generando un codice QR per una foto, si aprirà semplicemente la scheda Foto dell'applicazione Fieldwire.
L'apertura di un codice QR collegato a un file specifico nella scheda File non funziona su iOS o Android. Entrambe le applicazioni mobili aprono la scheda File anziché il file designato.
I collegamenti ai documenti e alle specifiche non funzionano.
Attività sulle planimetrie

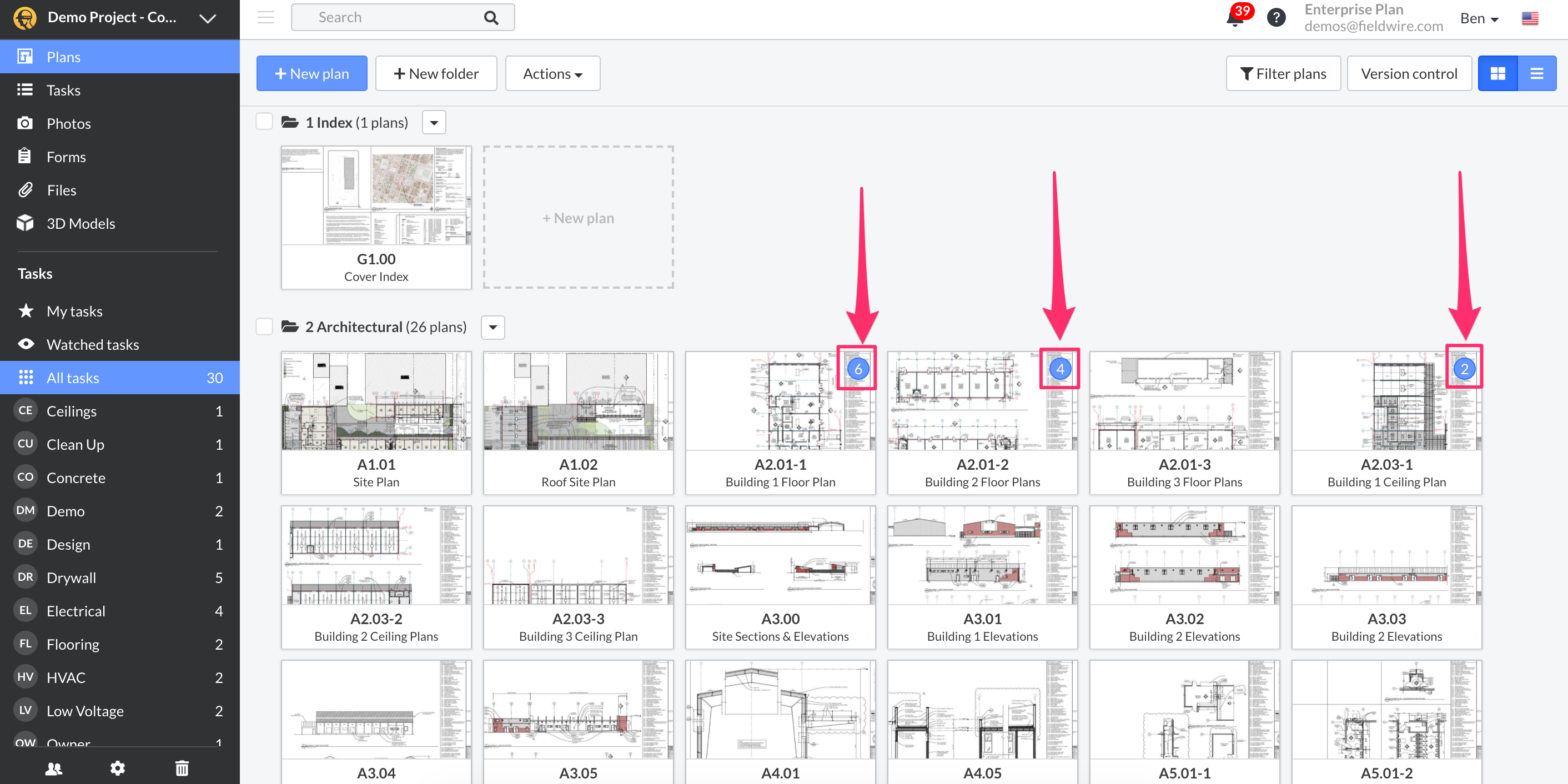

Con la scheda "Planimetrie" aperta, è possibile selezionare "Tutte le attività" per vedere il numero di attività relative a ciascuna planimetria.
Questo numero cambia a seconda della categoria selezionata (puoi selezionare "Tutte le attività" se vuoi vedere tutte le attività di tutte le categorie - vedi in basso):
Maggiori informazioni:
Per ulteriori informazioni su planimetrie, annotazioni e così via, consulta la risorsa aggiuntiva riportata di seguito.
