Panoramica
Nella scheda Planimetrie puoi visualizzare tutte le Planimetrie già caricate e aggiungerne di nuove al tuo progetto! Consulta i contenuti riportati di seguito per una panoramica delle operazioni disponibili.
Requisiti per il caricamento delle Planimetrie
Dalla "Scheda Planimetrie" nella versione Web di Fieldwire, gli amministratori del progetto possono caricare
- Planimetrie in formato PDF (a pagina singola o multipagina),
- PNG oppure
- JPEG
- Attualmente non supportiamo i file DWG
Nota: anche i membri e i follower del progetto possono caricare Planimetrie, ma devono ricevere l'autorizzazione da un amministratore del progetto.
Gli amministratori del progetto possono accedere in Fieldwire a una tabella che mostra cosa possono fare determinati livelli di autorizzazione nelle diverse aree dell'app.
Nota: questa funzione è attualmente disponibile negli abbonamenti Business e Business Plus.
Per accedere a questa tabella:
- Fai clic sull'icona Persone nell'angolo in basso a sinistra dell'interfaccia
- Seleziona Gestisci autorizzazioni

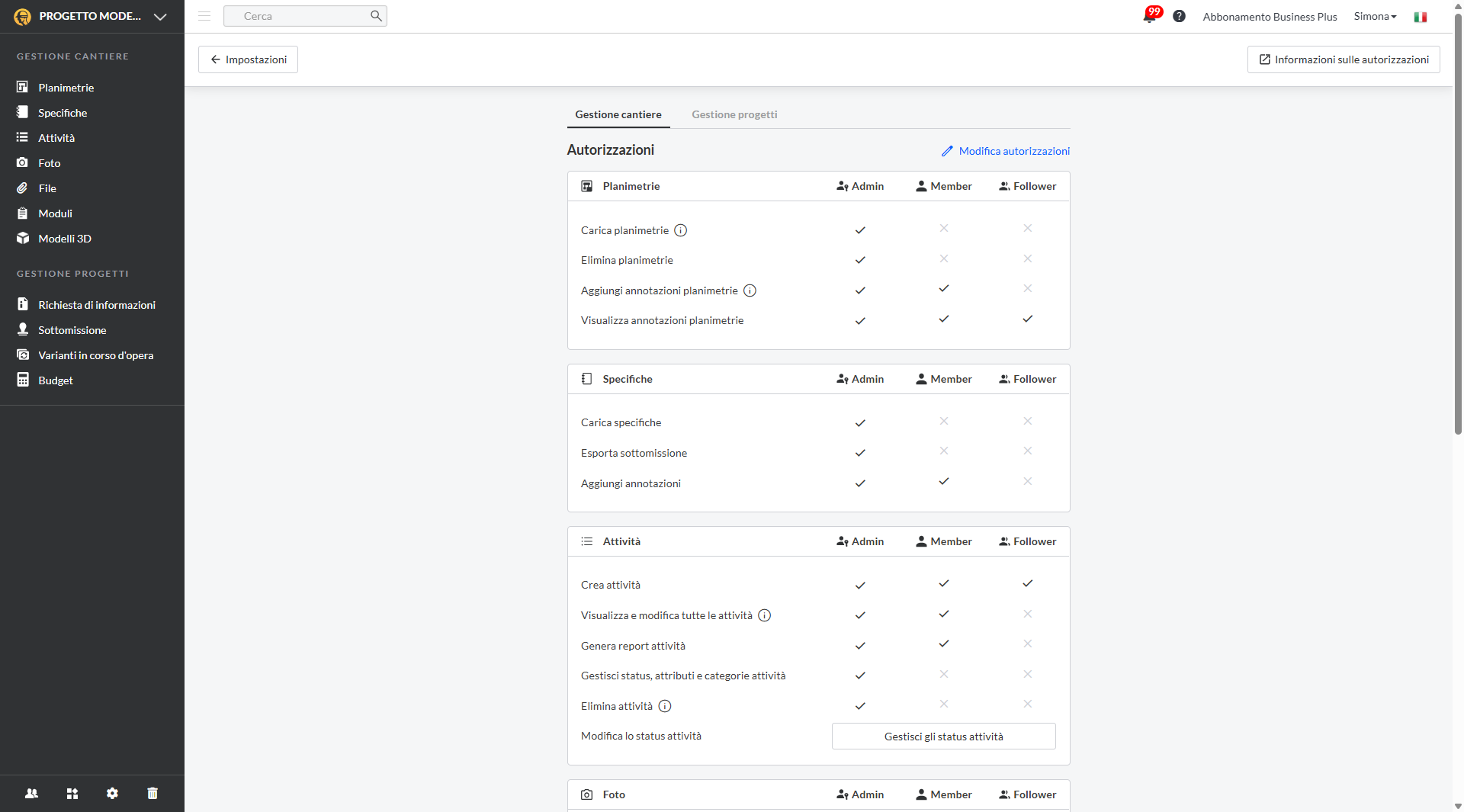

3. Visualizza le autorizzazioni nelle varie schede di Gestione del cantiere di Fieldwire, ovvero Planimetrie, Specifiche, Attività, Foto, Moduli e File. (Sono incluse anche le informazioni sulle autorizzazioni relative alla scheda Impostazioni.)

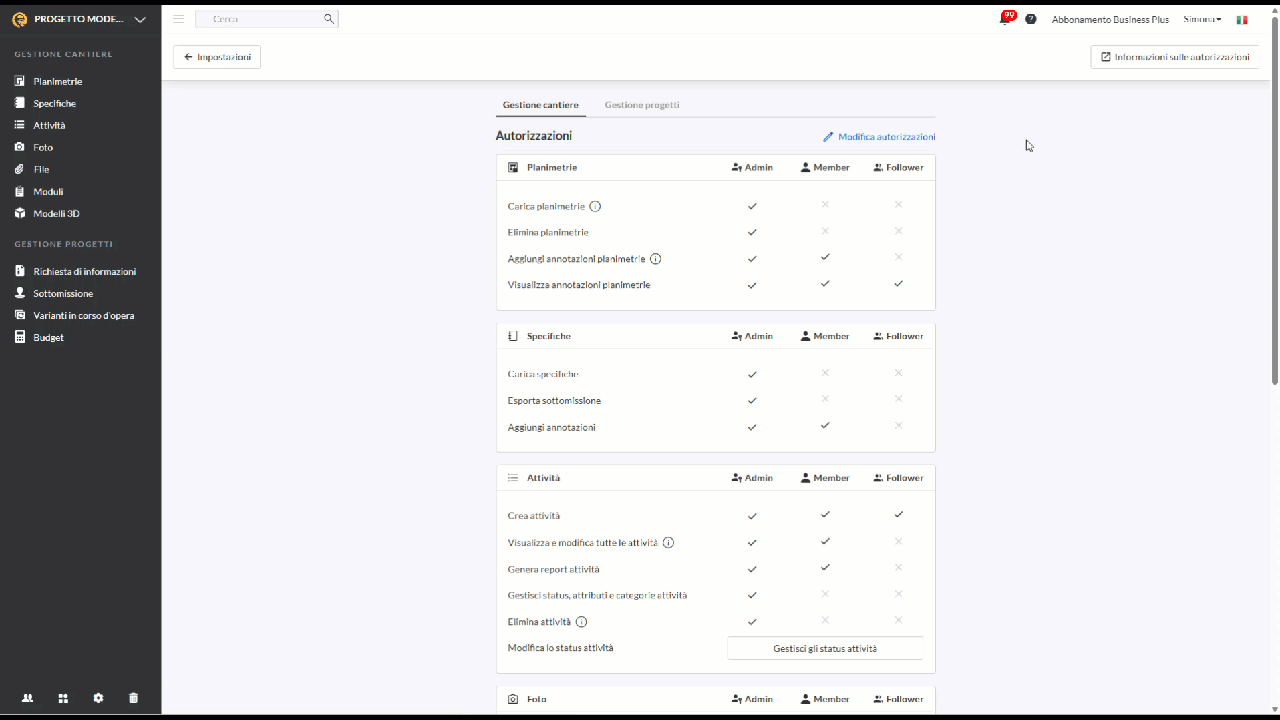

Personalizza determinate autorizzazioni
Per farlo:
- Fai clic su Modifica autorizzazioni
- Fai clic sulla casella sotto Member e/o Follower nella riga Carica planimetrie
- Se selezioni solo la casella sotto Member, devi selezionare anche la casella sotto Follower. Tuttavia, se selezioni prima la casella per Follower, vedrai che la casella sotto Member verrà selezionata automaticamente.
- Fai clic su Salva modifiche
Nota: al momento è possibile modificare solo un numero limitato di autorizzazioni. Se hai commenti o desideri vedere altre autorizzazioni modificabili, invia un'e-mail a support@fieldwire.com.
Guarda la procedura di seguito:
Puoi trovare maggiori informazioni nella sezione "Visualizzare e modificare le autorizzazioni del progetto" dell'articolo Livelli di autorizzazione del progetto. Per ulteriori informazioni su come formattare una Planimetria per Fieldwire, consulta questo articolo: Come devo formattare i file delle mie planimetrie per Fieldwire?
Nota: Le planimetrie ad alta risoluzione sono disponibili per i progetti creati dopo il 30 agosto 2023 (server statunitensi). Se i tuoi progetti si trovano su server UE, questa funzione è disponibile per quelli creati dopo il 28 agosto 2024.
Nota: non è possibile caricare nella scheda Planimetrie i PDF protetti da password. I PDF protetti da password possono essere caricati nella scheda File e aperti inserendo la password.

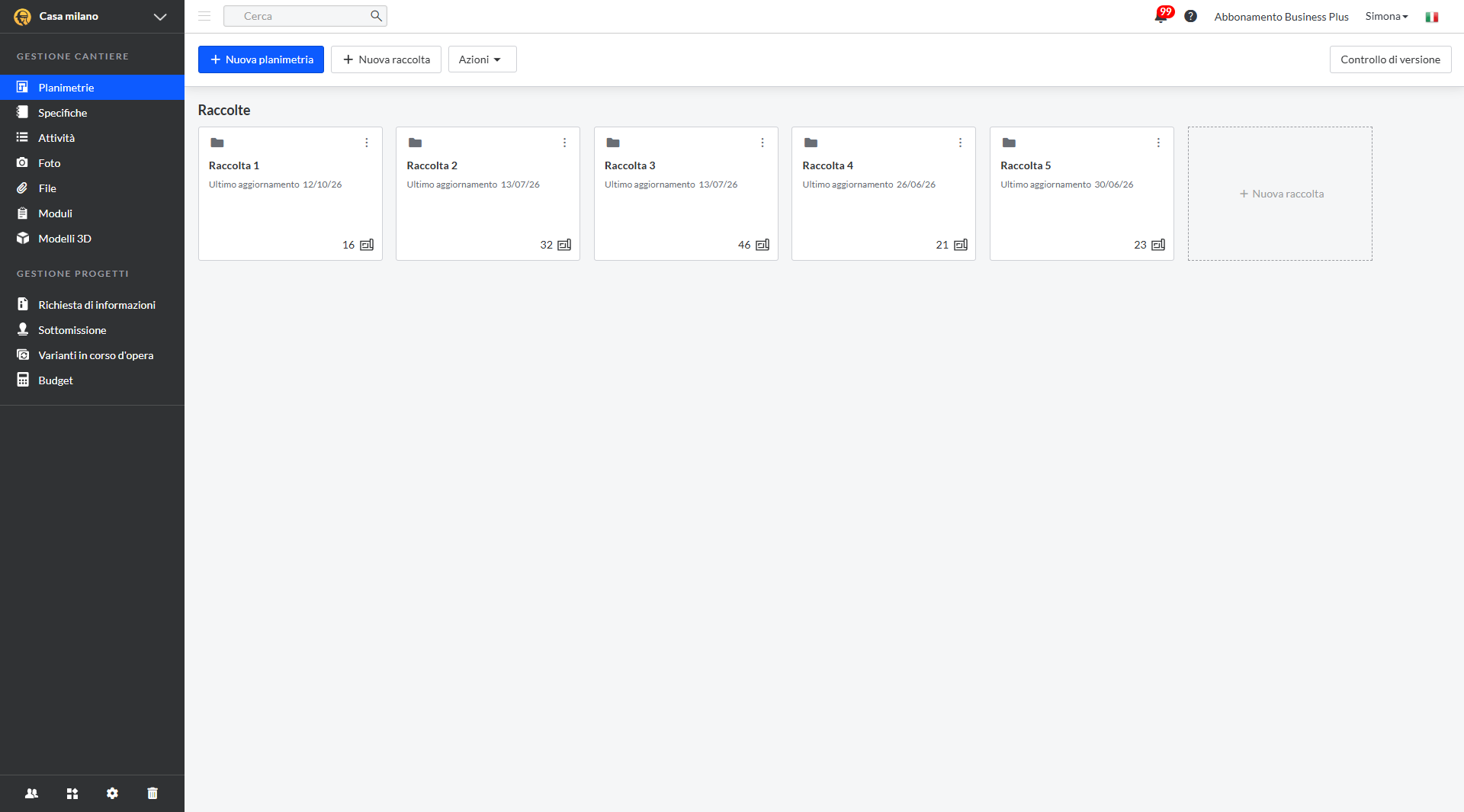

Raccolte (raggruppamento opzionale di primo livello)
Le raccolte forniscono un ulteriore livello organizzativo sopra le cartelle nella scheda Planimetrie. Quando sono abilitate, le raccolte consentono di segmentare un progetto in gruppi di livello superiore, ad esempio edifici, fasi, discipline o qualsiasi altro raggruppamento utile per il progetto.
Nota: le raccolte sono disponibili nel piano Pro e nei piani superiori.
Funzioni delle raccolte
Offrono due vantaggi principali:
Ulteriore livello organizzativo
- Le raccolte offrono un ulteriore livello di raggruppamento sopra le cartelle. Sebbene non siano visualizzate come cartelle tradizionali, funzionano come contenitori di livello superiore che aiutano a suddividere e organizzare le Planimetrie in modo più efficace.
Supporto per numeri di tavola duplicati
- Ora le Planimetrie possono avere lo stesso numero di tavola all'interno di un progetto, purché siano inseriti in raccolte diverse.
- Ad esempio:
- Edificio A → A101
- Edificio B → A101
- Non è più necessario rinominare le tavole o creare più progetti quando si utilizzano numeri di tavola ripetuti per edifici, fasi o discipline diverse.
Come funzionano le raccolte con le cartelle
- Le raccolte non sostituiscono le cartelle.
- Le cartelle delle Planimetrie continuano a esistere all'interno di ogni raccolta.
Abilitazione delle raccolte
Quando le raccolte vengono attivate per un progetto esistente:
- Fieldwire crea automaticamente la prima raccolta.
- Tutti le Planimetrie e le cartelle esistenti vengono spostate nella raccolta iniziale.
- Puoi quindi creare altre raccolte secondo necessità.
Solo gli amministratori del progetto possono:
- Creare raccolte
- Rinominare raccolte
- Eliminare raccolte
Per abilitare le raccolte nel progetto, puoi procedere come segue:
- Vai alle Impostazioni del progetto
- Individua la sezione Planimetrie e fai clic sull'interruttore per attivare le raccolte
- Nel messaggio a comparsa, inserisci un nome per la prima raccolta
- Fai clic su Abilita raccolte
IMPORTANTE: una volta abilitate le raccolte nel progetto, non possono essere disabilitate! Si tratta di un'azione permanente e irreversibile. Pertanto, prova prima le raccolte in un progetto di test, prima di abilitarle in uno dei tuoi progetti attivi, per assicurarti che siano adatte a te e al tuo team!
Note importanti
- E' consentito caricare una Planimetria con nome duplicato tra raccolte diverse, ma non all'interno della stessa raccolta. Potresti comunque riscontrare conflitti di versione (consulta la sezione Risoluzione dei conflitti di versione di seguito)
- Se devi spostare le Planimetrie tra raccolte, i collegamenti ipertestuali delle Planimetrie verranno reimpostate e saranno limitate alla raccolta in cui sposti la Planimetria

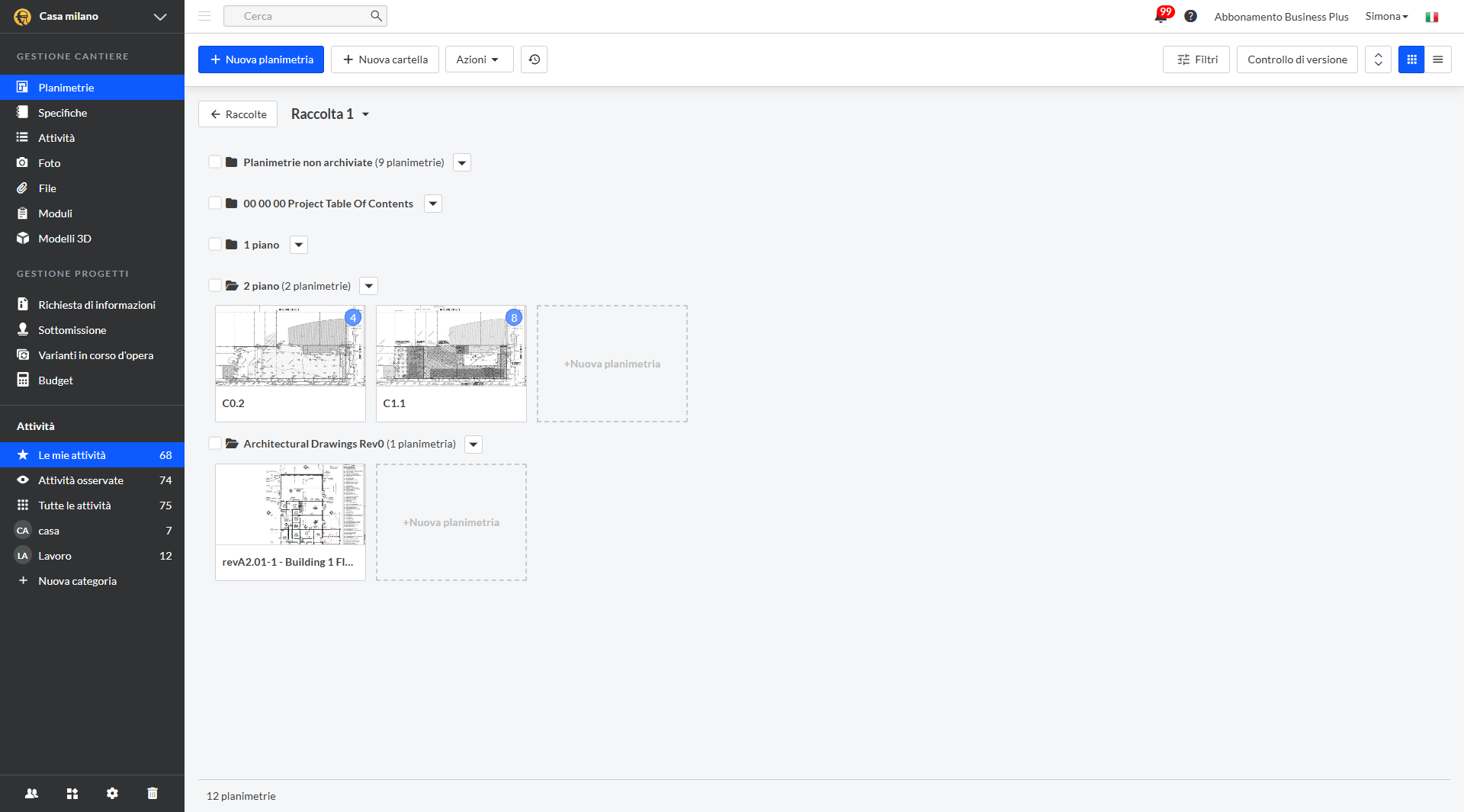

Creare cartelle univoche
IMPORTANTE: se le raccolte sono abilitate, le cartelle esisteranno all'interno di ogni raccolta. Il comportamento delle cartelle rimane invariato, ma il raggruppamento di primo livello sarà determinato dalla raccolta selezionata.
Le cartelle delle Planimetrie vengono create automaticamente quando carichi un PDF multipagina. Gli amministratori del progetto possono aggiungere, rimuovere e rinominare le cartelle.
Nota: se apri il PDF in Adobe e contiene 1 pagina, non creiamo una nuova cartella. Se apri il PDF in Adobe e il file contiene più di 1 pagina, in Fieldwire viene creata una cartella basata sul nome del file PDF.

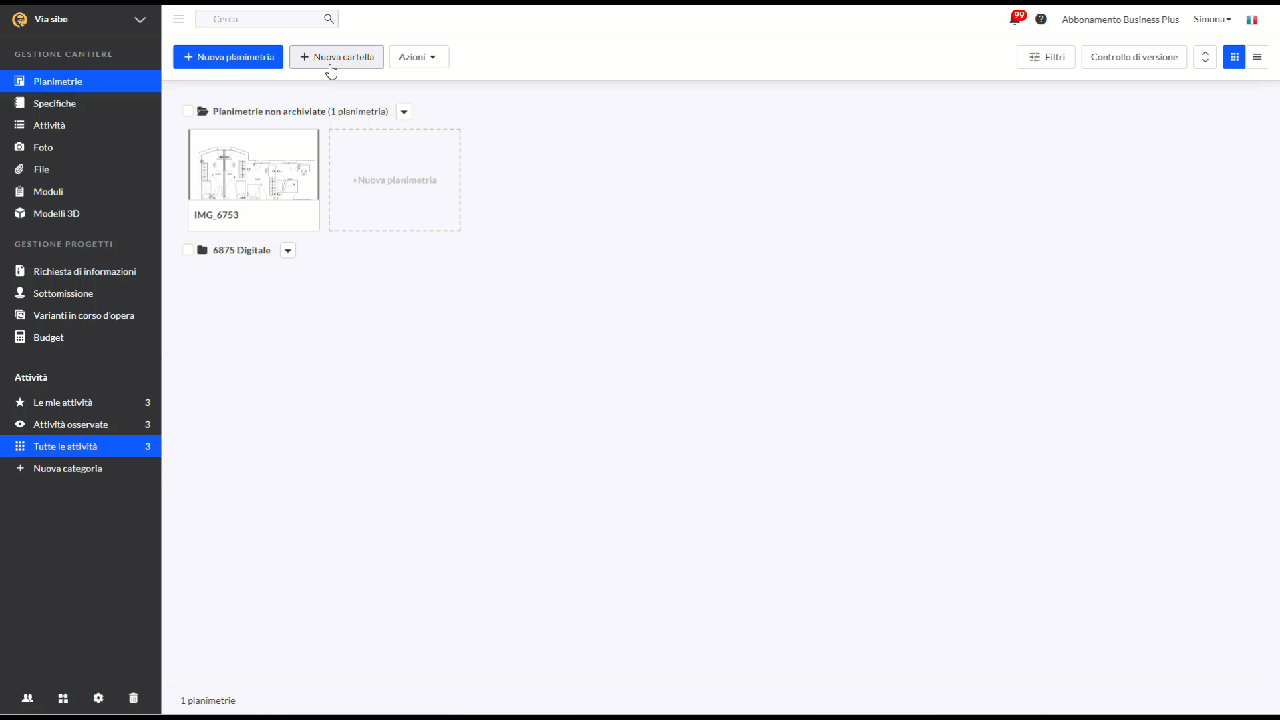

Per aggiungere una nuova cartella:
- Fai clic su '+ Nuova cartella'
- Inserisci un nome per la cartella
- Fai clic su Crea

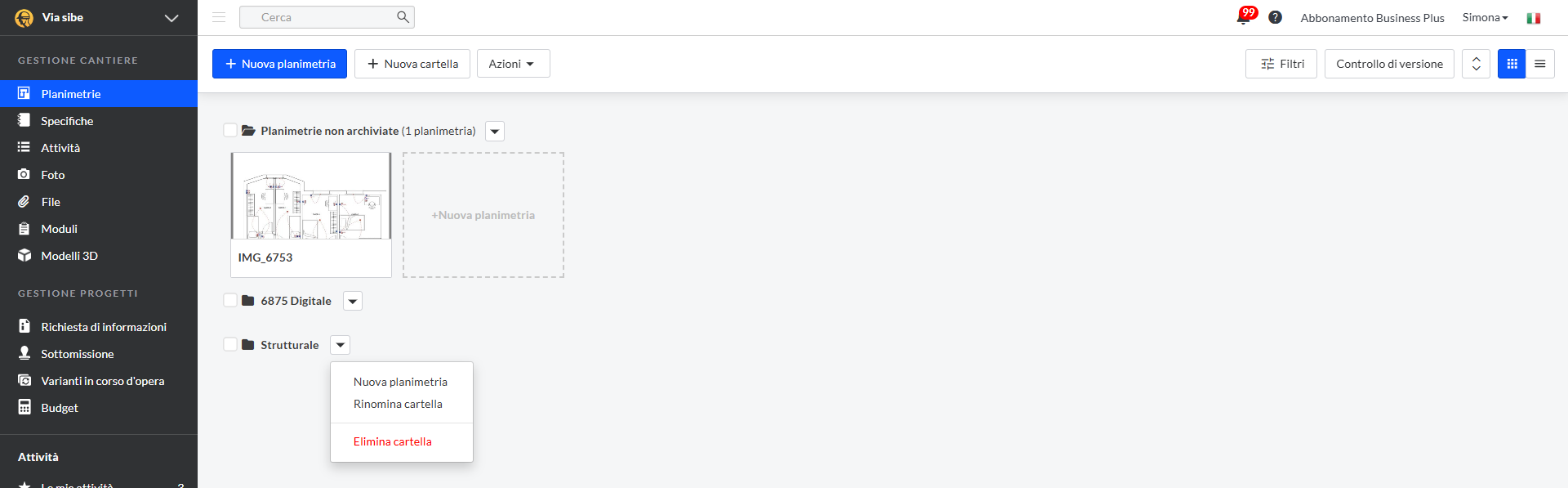

Per eliminare o rinominare una cartella delle Planimetrie:
- Fai clic sulla freccia rivolta verso il basso (menu a discesa) a destra del nome della cartella
- Fai clic su "Rinomina cartella" OPPURE "Elimina cartella"
Nota: se elimini accidentalmente una Planimetria o una cartella della Planimetria contenente le Planimetrie, puoi recuperare la cartella e le Planimetrie al suo interno nella scheda Cestino.
Nota: le cartelle vengono ordinate automaticamente in ordine alfabetico. Se desideri riordinarle, consulta questo articolo: Come posso riordinare le cartelle in modo che non siano in ordine alfabetico?
Nota: la cartella 'Planimetrie non archiviate' non può essere eliminata.

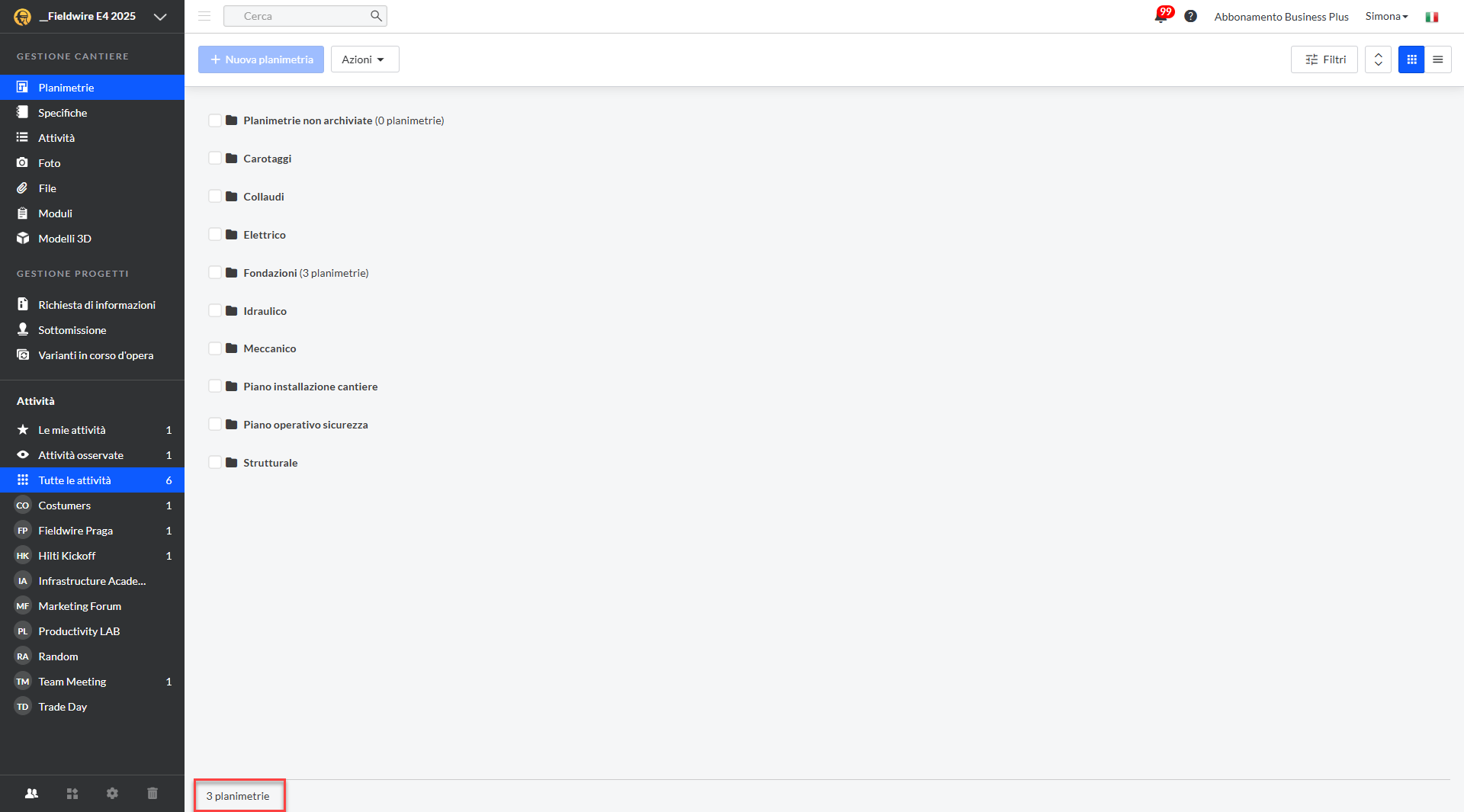

Dal menu a discesa "Azioni" puoi visualizzare il numero totale delle Planimetrie presenti nella scheda Planimetrie quando sono state selezionate tutte le cartelle. Puoi anche visualizzare il numero di Planimetrie univoche in ogni cartella. Questo conteggio non include le versioni univoche, ma solo il numero di Planimetrie caricate nella cartella.

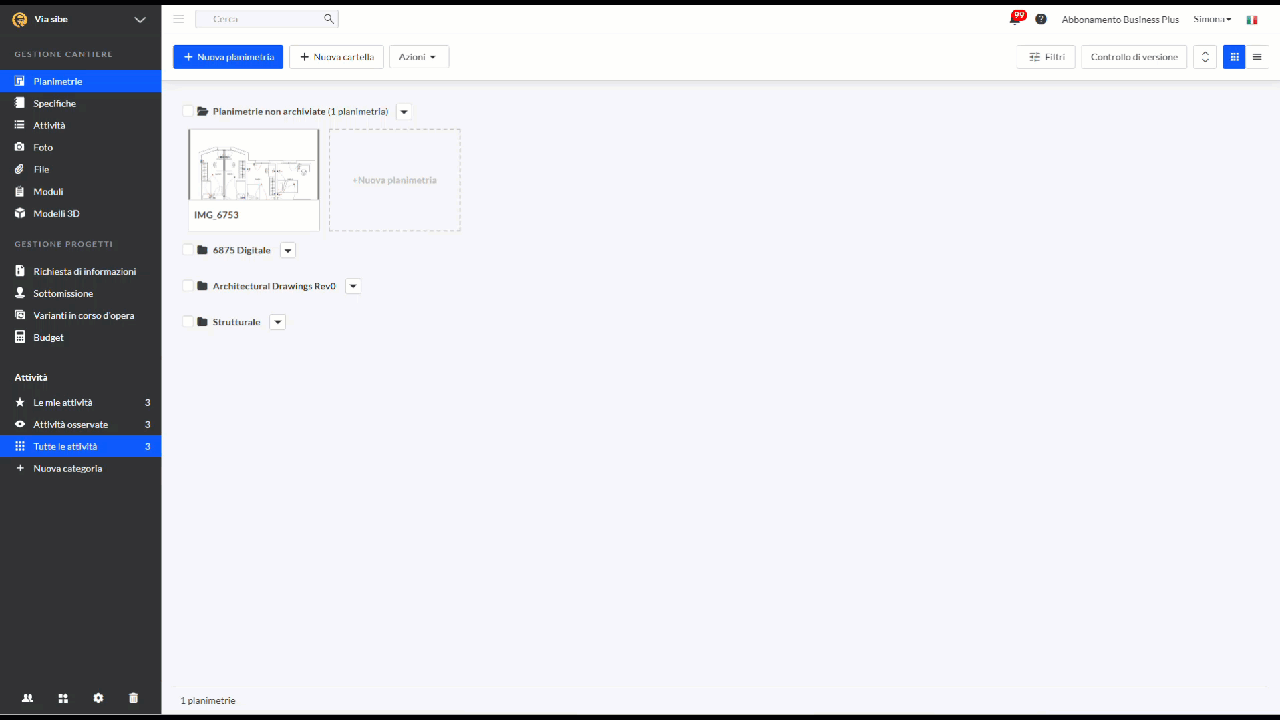

Come aggiungere le Planimetrie

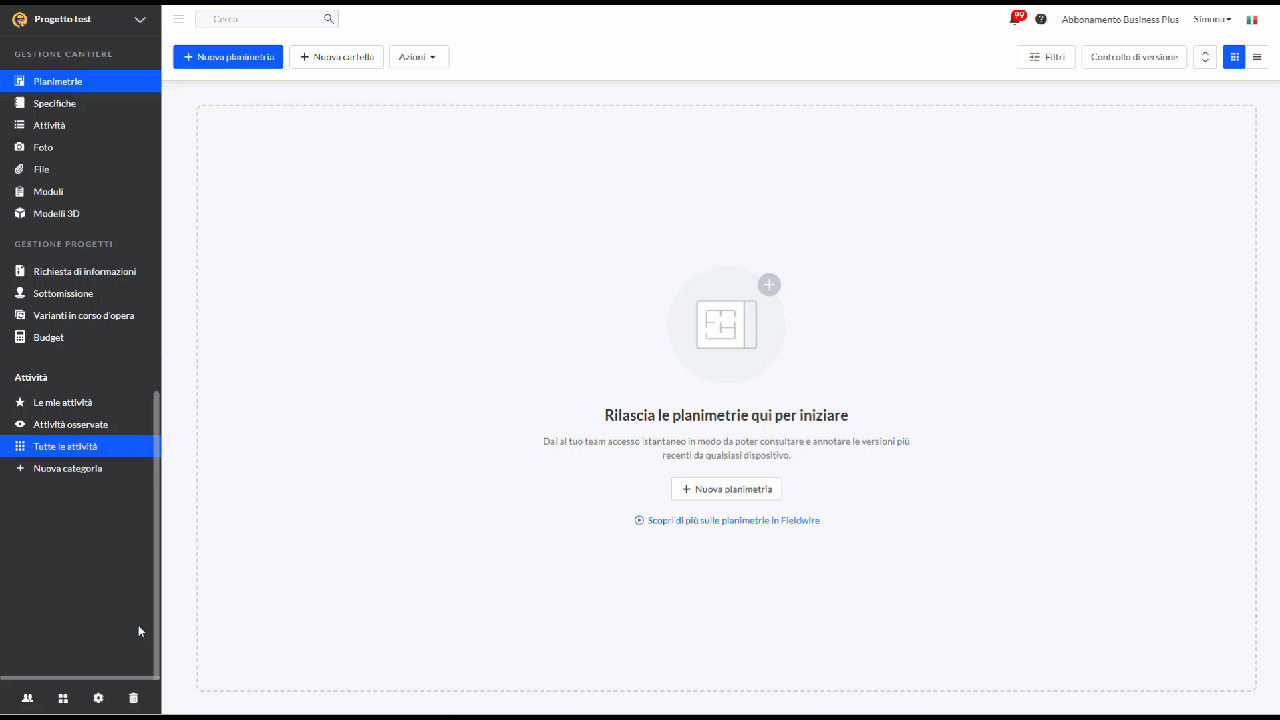

Per caricare le Planimetrie nel progetto, procedi come segue:
- Vai alla scheda Planimetrie
- Fai clic su '+ Nuova Planimetria'
- Scegli un metodo di caricamento
- Le opzioni di caricamento sono: manualmente dal computer, Dropbox, Box, Google Drive, OneNote, Gmail e collegamenti ipertestuali live. Fieldwire offre anche un'integrazione avanzata Dropbox/Box/OneDrive e integrazioni con Google Drive e SharePoint.
- Se carichi i file dal computer, puoi semplicemente trascinarli nella casella apposita
- Se desideri scegliere un metodo alternativo, seleziona Altre opzioni di caricamento
- Quando i file vengono visualizzati nella casella, scegli un nome per la versione
- Per impostazione predefinita verrà sempre utilizzata la data odierna
- Fai clic su Carica file
Nota: per ulteriori informazioni sul caricamento tramite la sincronizzazione bidirezionale Dropbox/Box/OneDrive (per gli abbonamenti Business e Business Plus), consulta questo articolo: Come funziona la sincronizzazione bidirezionale Dropbox / Box / OneDrive? Per informazioni sul caricamento da Google Drive e SharePoint, consulta questo articolo: Scheda Integrazioni: configurazione di SharePoint, Google Drive ed Egnyte
Suggerimento: se carichi un PDF multipagina, assicurati che l'orientamento sia corretto prima del caricamento, poiché ruotare ogni foglio in un secondo momento può essere laborioso.
Nota: il limite di dimensione per i caricamenti delle Planimetrie è di 1 GB e il caricamento può richiedere circa 1 minuto, a seconda delle dimensioni.

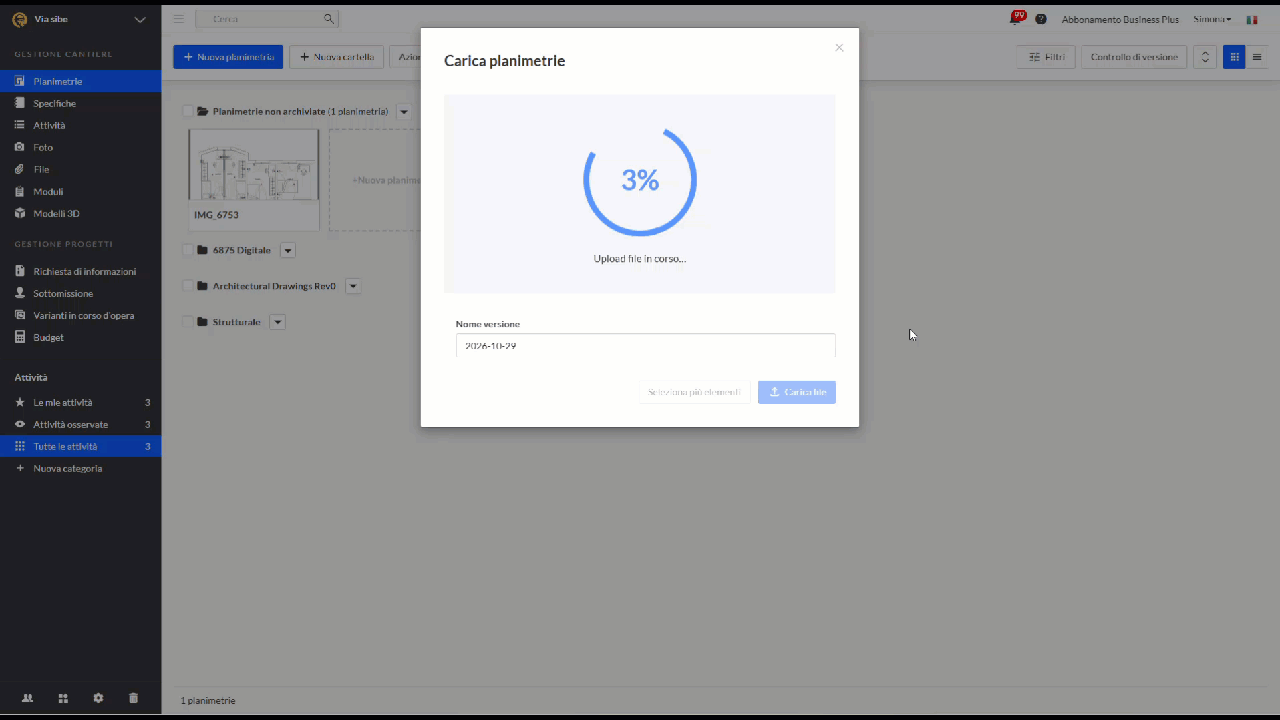

Dopo aver caricato le Planimetrie, queste verranno elaborate e le icone delle Planimetrie appariranno in fase di caricamento: l'OCR assegna i nomi, le versioni e i collegamenti ipertestuali. Tieni presente che l'operazione potrebbe richiedere alcuni minuti se hai caricato un numero elevato di Planimetrie:
Al termine dell'elaborazione, vedrai un piccolo riquadro contenente un'anteprima della Planimetria, insieme ai nomi delle Planimetrie e alle relative descrizioni (se presenti), facilitando la scansione visiva e la selezione degli stessi.
Contemporaneamente, dopo il caricamento, elaboriamo le Planimetrie affinché possano essere visualizzate rapidamente nell'app mobile. Questa operazione viene eseguita intenzionalmente per consentire una migliore visualizzazione e un migliore zoom:
Nota: il tempo necessario per poter aprire la prima Planimetria (ovvero il completamento dell'assegnazione del nome) può essere di circa 10 secondi dalla fine del caricamento. Il tempo necessario per poter aprire il 50% delle Planimetrie può essere di circa 2 minuti, a seconda delle dimensioni dei piani caricati. Il tempo necessario per poter aprire tutte le Planimetrie (ovvero il completamento della gestione delle versioni) può essere di circa 5 minuti. L'attivazione dei collegamenti ipertestuali delle Planimetrie può richiedere diverse ore, a seconda del numero di Planimetrie caricate e già presenti nel progetto. Per ulteriori informazioni sui collegamenti ipertestuali delle Planimetrie, consulta questo articolo: Perché i collegamenti ipertestuali dei miei piani non si attivano?

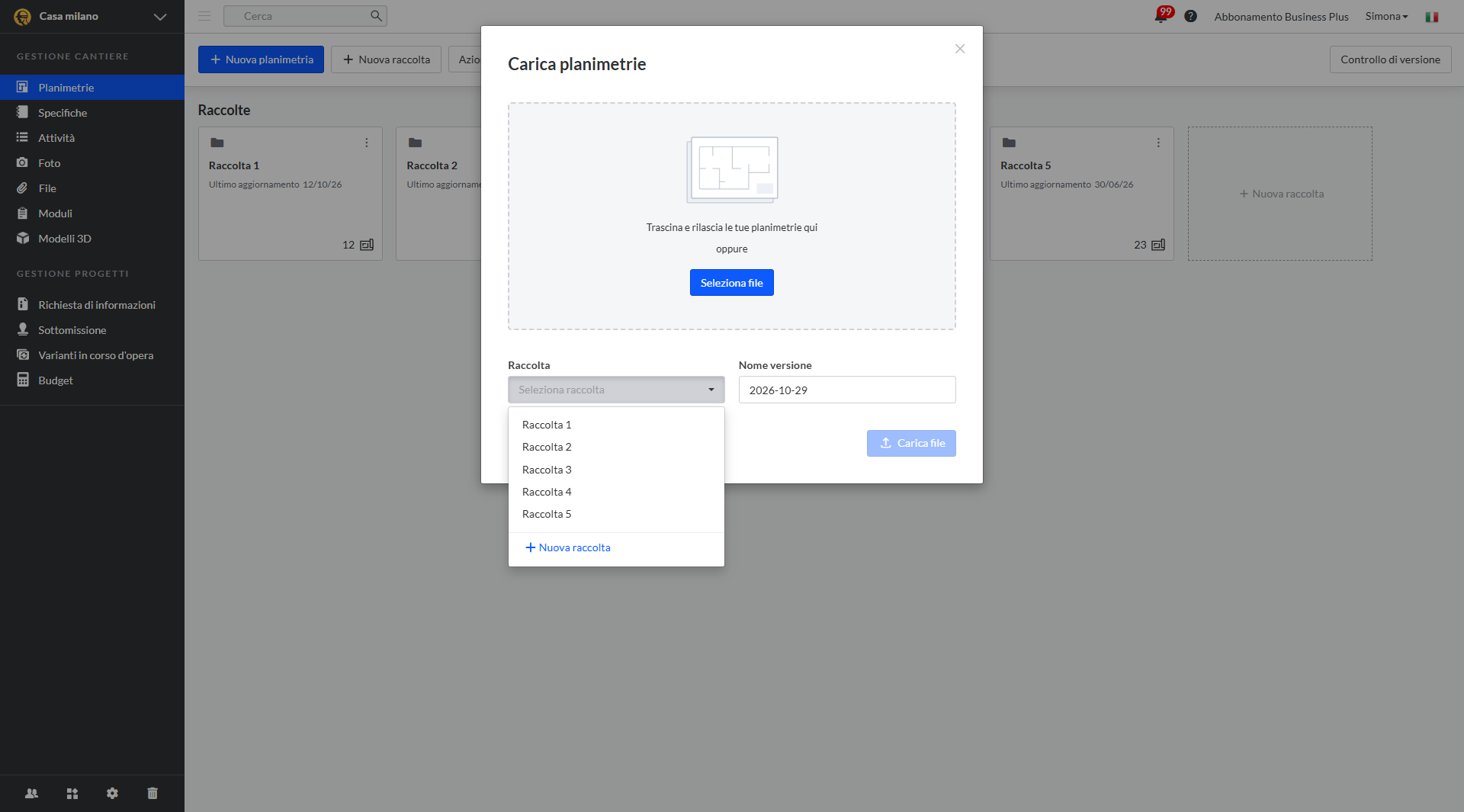

Se le raccolte sono abilitate nel progetto, durante il caricamento ti verrà richiesto di scegliere una raccolta. Se le raccolte non sono abilitate, le Planimetrie verranno caricate normalmente nella struttura di cartelle standard.

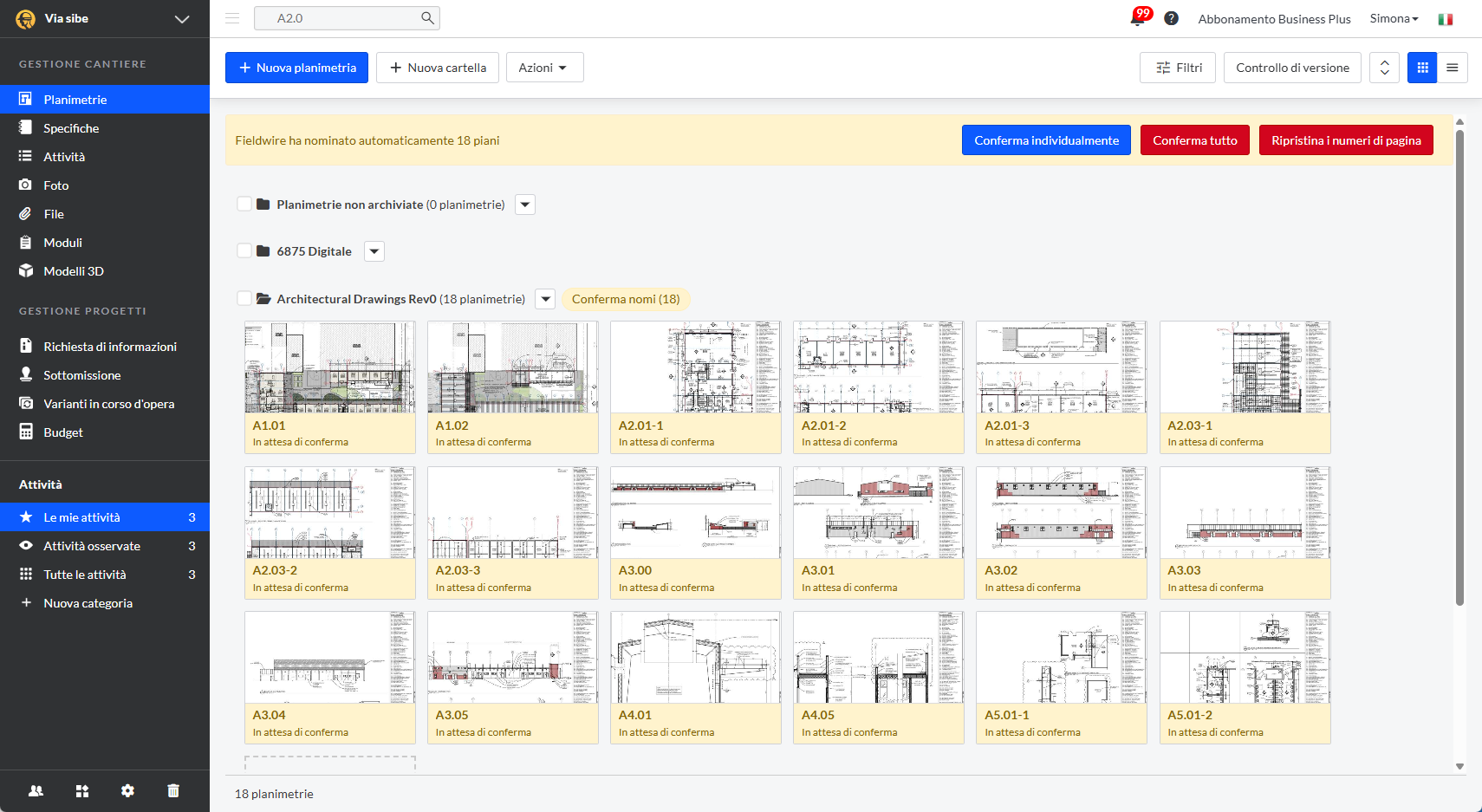

Confermare i nomi delle Planimetrie
Quando carichi PDF multipagina, il sistema assegna automaticamente un nome a tutte le pagine caricate. Tuttavia, prima del completamento, il sistema ti chiederà di confermare i nomi delle pagine caricate.

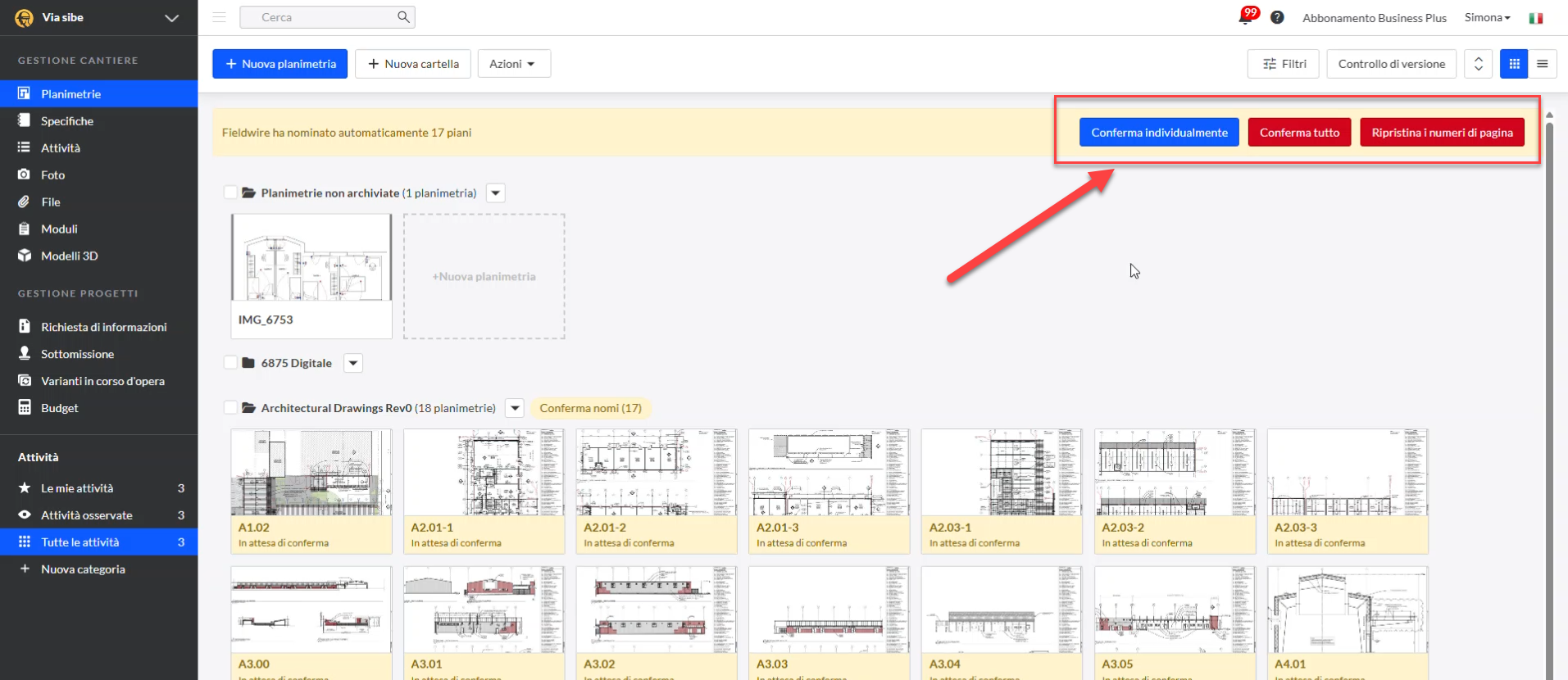

Per confermare i nomi delle Planimetrie, cerca nella parte superiore dello schermo una barra gialla con tre opzioni: "Conferma singolarmente", "Conferma tutto" e "Ripristina numeri di pagina". Questa funzione è particolarmente utile quando noti che una o più pagine sono state denominate in modo errato, poiché potrai modificare o confermare i nomi e le descrizioni una alla volta oppure tutti insieme.
RICORDA: se le raccolte sono abilitate nel progetto, puoi caricare Planimetrie con lo stesso numero di tavola in raccolte diverse dello stesso progetto.
Ripristinare i numeri di pagina
Dopo che l'OCR di Fieldwire ha assegnato il nome a diverse Planimetrie, puoi ripristinare i nomi dei piani utilizzando i numeri di pagina cronologici. Seleziona semplicemente 'Ripristina numeri di pagina', quindi specifica una convenzione di denominazione.
Nota: questa è una funzione estremamente utile se non desideri che le Planimetrie vengano sottoposte automaticamente a gestione delle versioni:
Dopo il ripristino dei numeri di pagina, i nomi delle Planimetrie saranno numeri di pagina anziché numeri di piano:

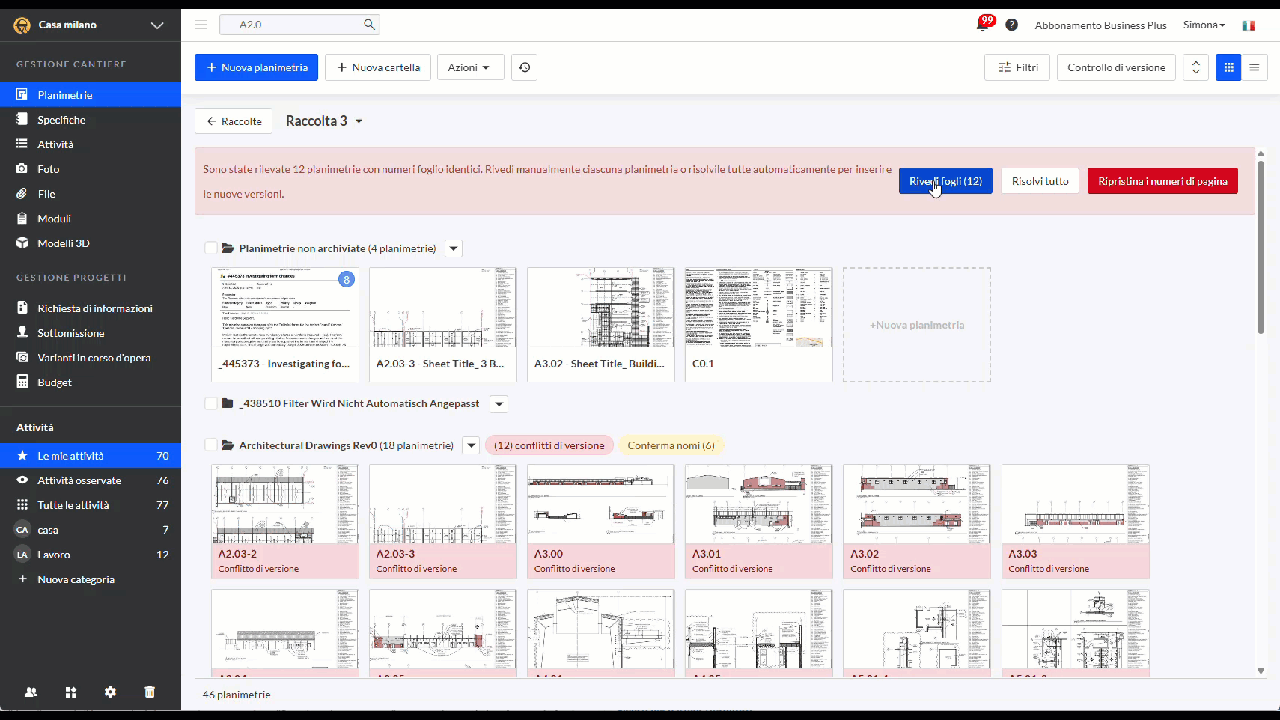

Risoluzione dei conflitti di versione
IMPORTANTE: nei progetti con raccolte abilitate, la gestione delle versioni e la risoluzione dei conflitti avvengono all'interno di ogni raccolta. Se più raccolte contengono lo stesso numero di tavola, visualizzerai i conflitti solo per la raccolta in cui stai lavorando.
Quando carichi nuove versioni delle Planimetrie, Fieldwire esegue la scansione e assegna i nomi ai piani. Se l'OCR rileva che il nome di un nuovo piano corrisponde a quello di un piano esistente, vengono attivati i conflitti di versione.
Un conflitto di versione si verifica quando Fieldwire vuole una conferma che il lavoro svolto dall'OCR è corretto e avvisa che la nuova versione verrà associata a quella esistente. Per risolvere il conflitto, devi confermare il nome della tavola delle nuove versioni, in modo che i nuovi fogli vengano sovrapposti a quelli esistenti. Questa azione trasferisce annotazioni e attività alla versione più recente; potrai inoltre fare riferimento a tutte le versioni precedenti su qualsiasi piattaforma, mantenendo l'organizzazione.

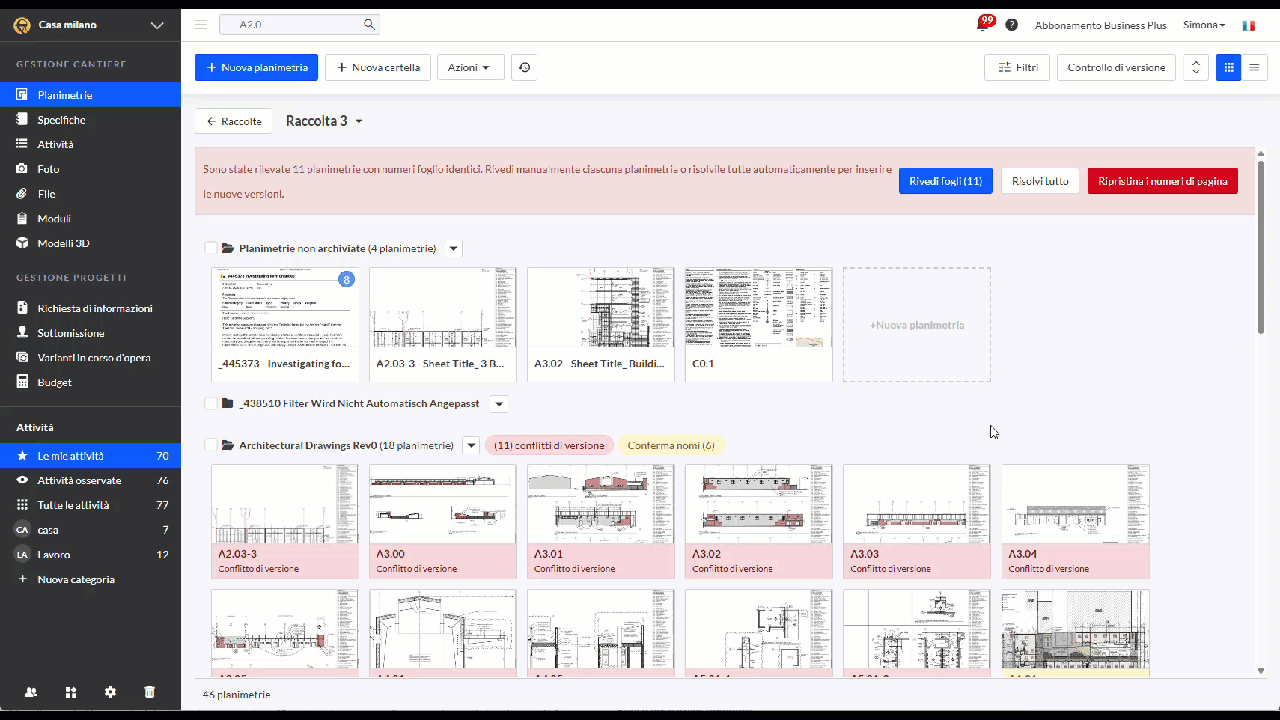

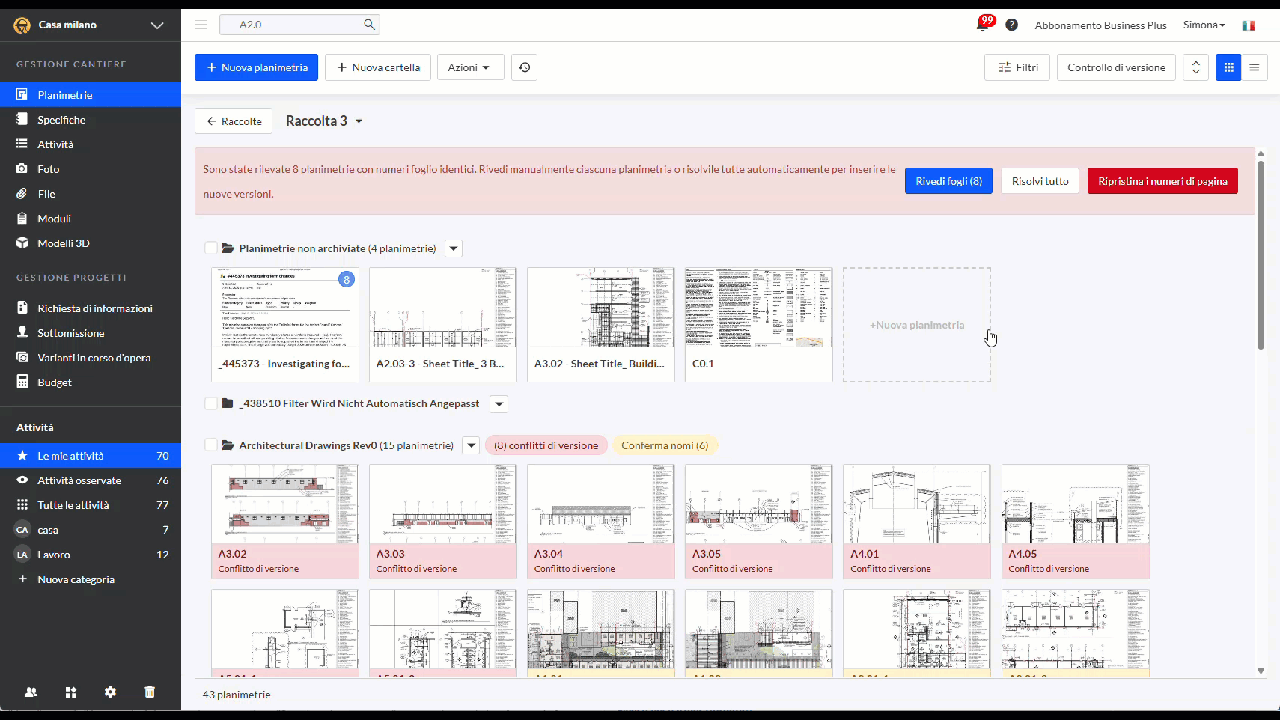

Quando devi risolvere le versioni delle Planimetrie, nella parte superiore della pagina viene visualizzato un avviso rosso.
Non puoi visualizzare le Planimetrie prima di aver risolto i conflitti relativi alle descrizioni.
Per iniziare ad approvare i nomi delle Planimetrie, fai clic sul pulsante 'Rivedi fogli':
Verrà visualizzata una nuova schermata con i fogli nuovi ed esistenti e i relativi nomi. Qui puoi visualizzare un piano ritagliato, inclusa l'area in cui Fieldwire ha identificato il nome della tavola.
Mentre l'OCR cerca di assegnare un nome al piano sulla base del contenuto del foglio, a volte l'operazione non riesce o non è possibile a causa della formattazione del piano o del tipo di file. In entrambi i casi, devi 'aggiungere [il foglio] come nuova versione' se il foglio a sinistra è una nuova versione di quello a destra:
In alternativa, rinomina il nuovo foglio in modo che il nome non corrisponda a quello del foglio esistente e 'conferma' il piano come univoco:
- Per ulteriori informazioni su come l'OCR assegna i nomi alle Planimetrie, consulta questo articolo: Come vengono denominati i piani in Fieldwire?
- Per ulteriori informazioni su come impostare manualmente la posizione della scansione OCR e modificare i nomi delle Planimetrie, consulta questo articolo: Come posso modificare più nomi di piano per sfruttare i collegamenti ipertestuali automatici dei richiami e le funzioni di gestione delle versioni dei piani di Fieldwire?
- Per ulteriori informazioni sulla gestione automatica delle versioni e sul controllo delle versioni, consulta questo articolo: Che cos'è il controllo delle versioni per i piani?

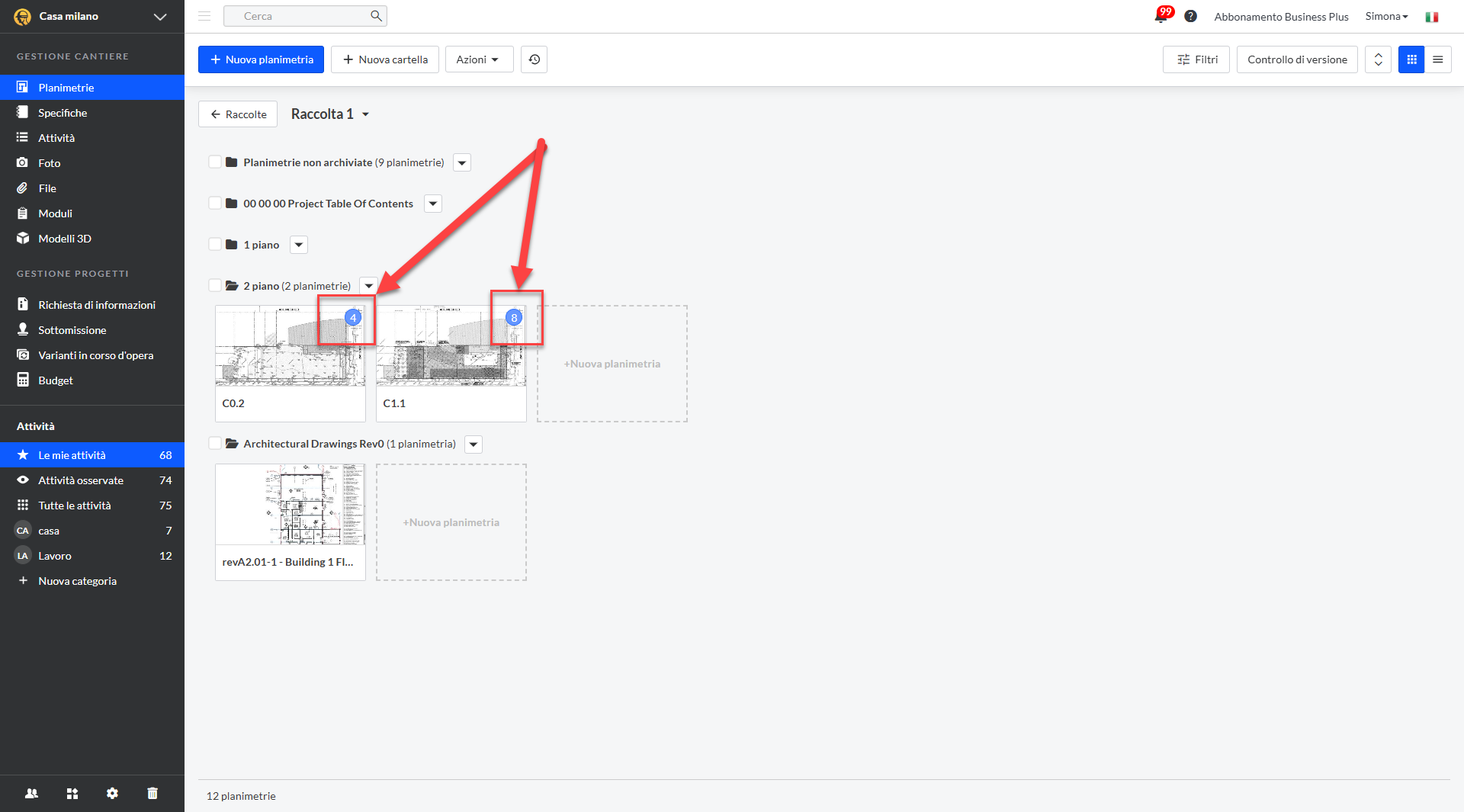

Controllo delle versioni

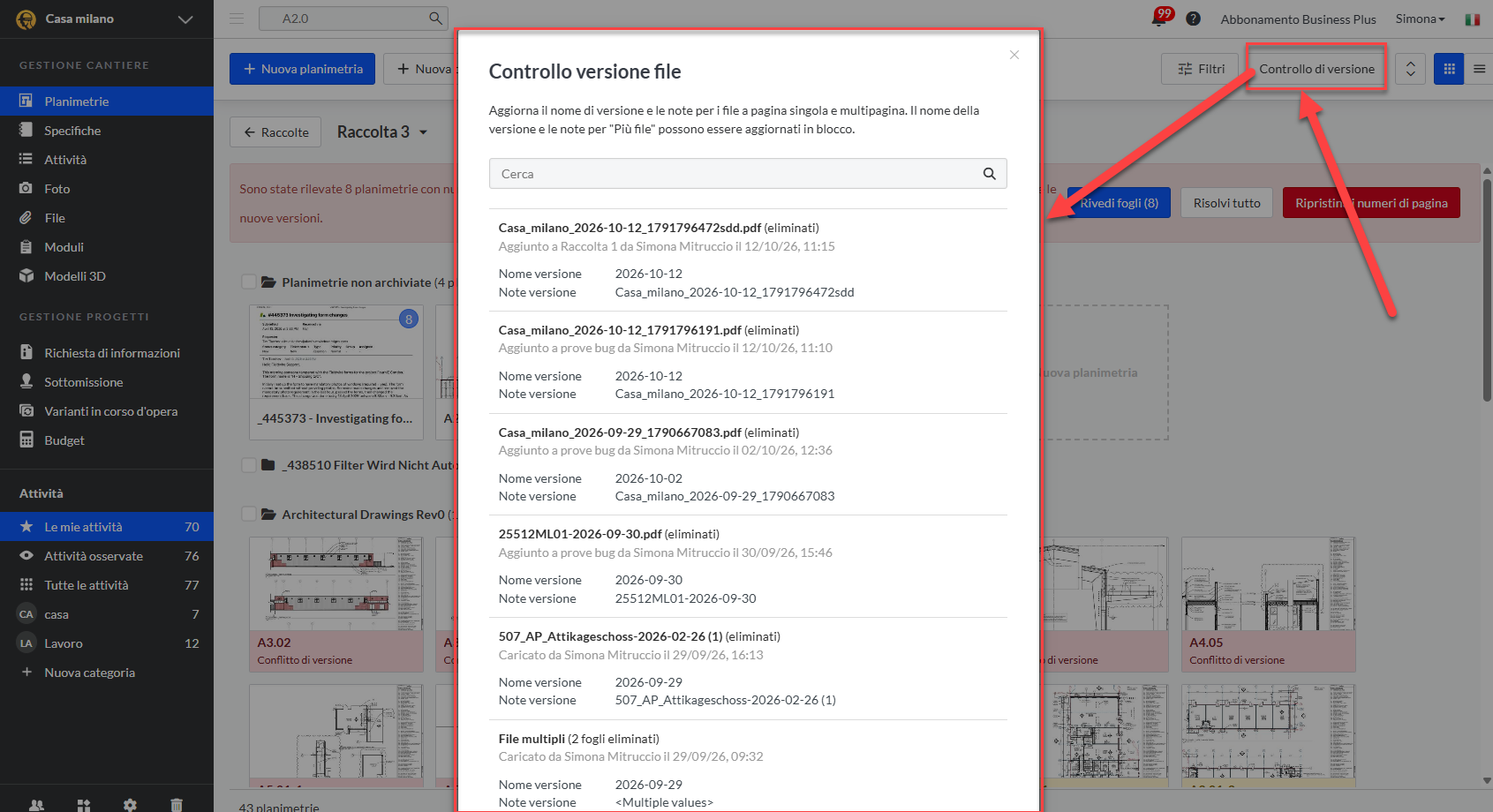

Gli amministratori del progetto possono accedere al controllo delle versioni delle Planimetrie. Il controllo delle versioni mostra la cronologia di tutte le Planimetrie caricate nel progetto. I dati sono suddivisi in base alla data di caricamento e includono i caricamenti delle Planimetrie degli ultimi 90 giorni. Qui puoi visualizzare il nome del file della Planimetria, la descrizione della versione e le note sulla versione:
Puoi anche esportare un 'registro dei disegni' o un record .csv che indica quando sono stati caricati i piani e a quali versioni sono associati.
Nota: se le raccolte sono abilitate, ogni raccolta dispone della propria cronologia delle versioni. Il controllo delle versioni visualizzerà solo le versioni della raccolta selezionata.
Eliminare i fogli delle Planimetrie
I fogli delle Planimetrie possono essere eliminati accedendo a Fieldwire tramite un computer o il browser Internet del dispositivo.

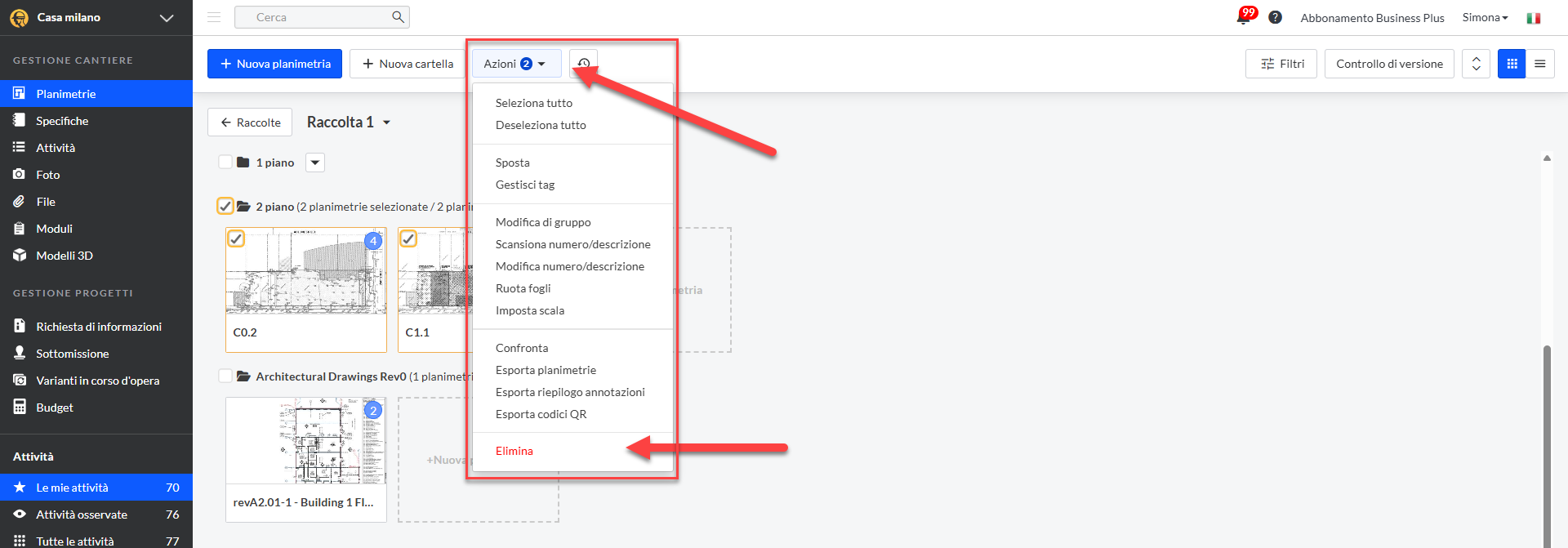

Seleziona le Planimetrie desiderate, quindi fai clic sul pulsante Azioni; l'opzione "Elimina" verrà visualizzata in fondo all'elenco:

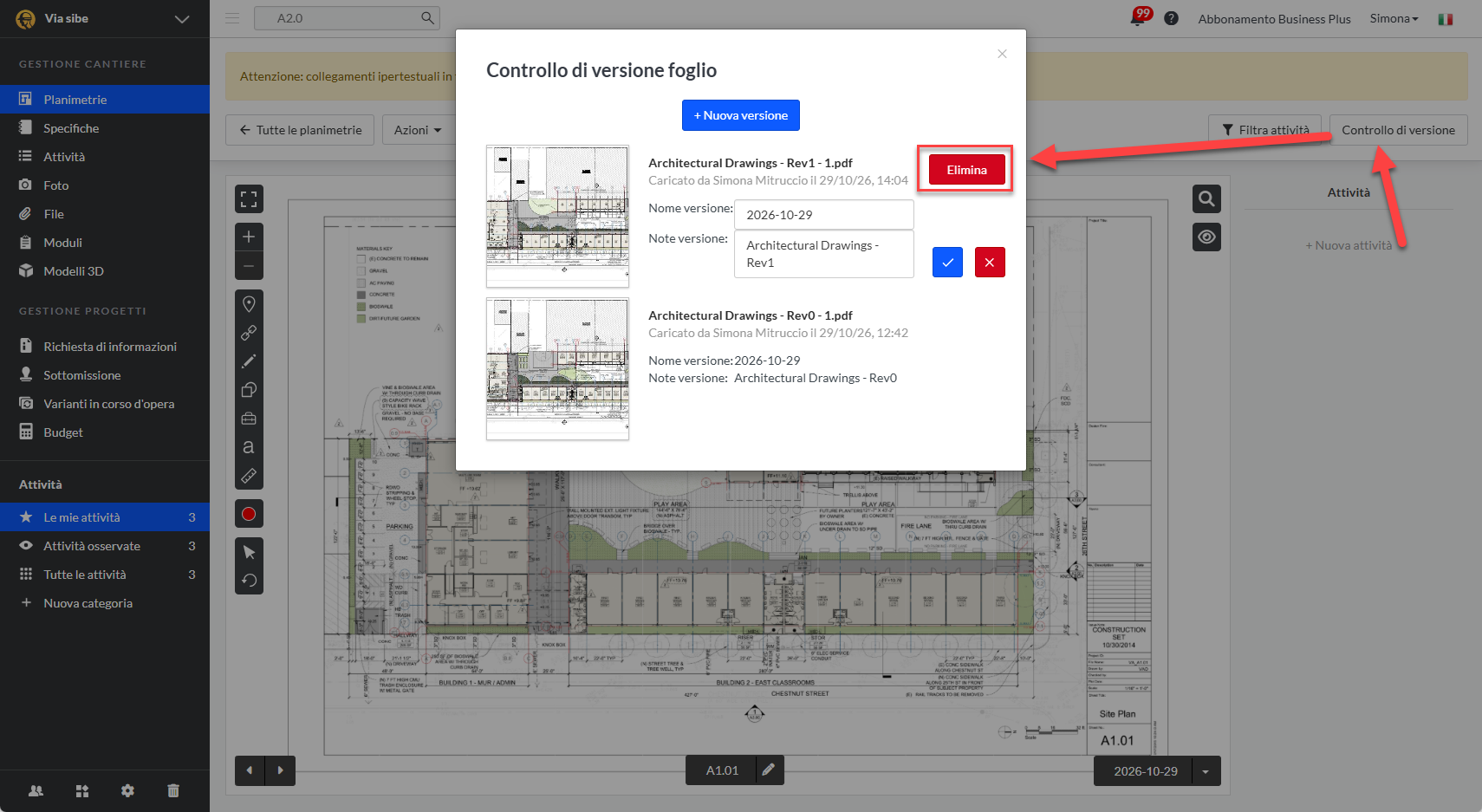

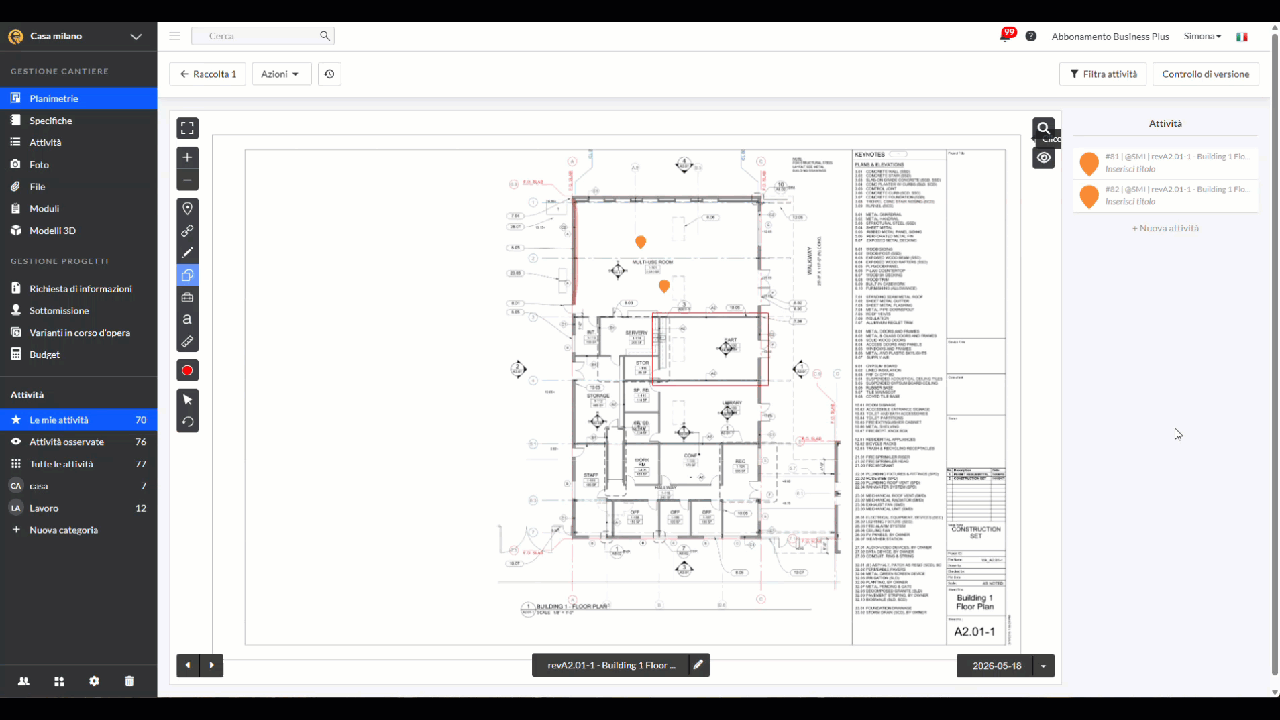

Per eliminare una versione della Planimetria, fai clic sulla Planimetria desiderata, quindi fai clic sul pulsante Controllo delle versioni. Da qui, passa il cursore sulla versione del foglio di piano che desideri eliminare e fai clic su "Modifica". Dopo aver fatto clic su Modifica, puoi selezionare la versione da eliminare.
Nota: se elimini singole versioni dei fogli di piano dal pulsante Controllo delle versioni nella visualizzazione del singolo piano, questi fogli di piano non possono essere recuperati dalla scheda Cestino.
Nota: nei progetti che utilizzano le raccolte, l'eliminazione di un piano riguarda solo il piano presente nella raccolta selezionata. I numeri di tavola duplicati nelle altre raccolte non vengono modificati.
Risoluzione delle Planimetrie
Il 30 agosto 2023 è stato rilasciato un miglioramento della risoluzione delle Planimetrie, che consente di visualizzare una risoluzione migliore per i piani grandi ed extra large durante lo zoom. Qualsiasi progetto creato prima del 30 agosto 2023 non disporrà della risoluzione migliorata per i fogli di piano sul Web.
Sui dispositivi mobili, per visualizzare questa risoluzione migliorata delle Planimetrie, devi assicurarti che la versione dell'app Fieldwire sia aggiornata. Se dopo aver aggiornato l'app non noti miglioramenti nella risoluzione dei fogli di piano, devi rimuovere il progetto dal dispositivo e quindi riabilitarlo sul dispositivo.

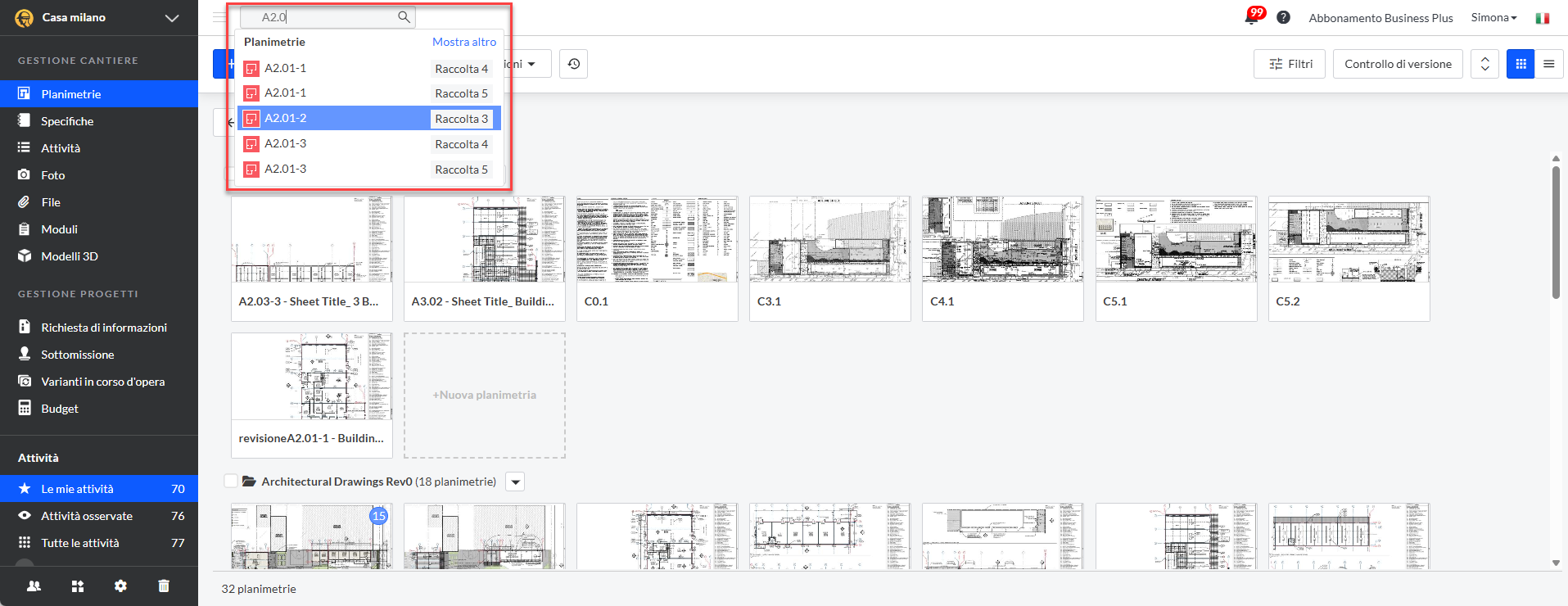

Come cercare le Planimetrie
Se hai molte Planimetrie, esaminarle tutte potrebbe richiedere tempo. Per semplificare l'operazione, utilizza la barra di ricerca per cercare le Planimetrie in base al nome:
Nota: per sfruttare al meglio la barra di ricerca, devi inserire il nome della Planimetria esattamente come viene visualizzato in Fieldwire, inclusi punti "." e trattini "-".
Nota: se il progetto utilizza le raccolte, nei risultati di ricerca verrà indicata la raccolta a cui appartiene ogni Planimetria.

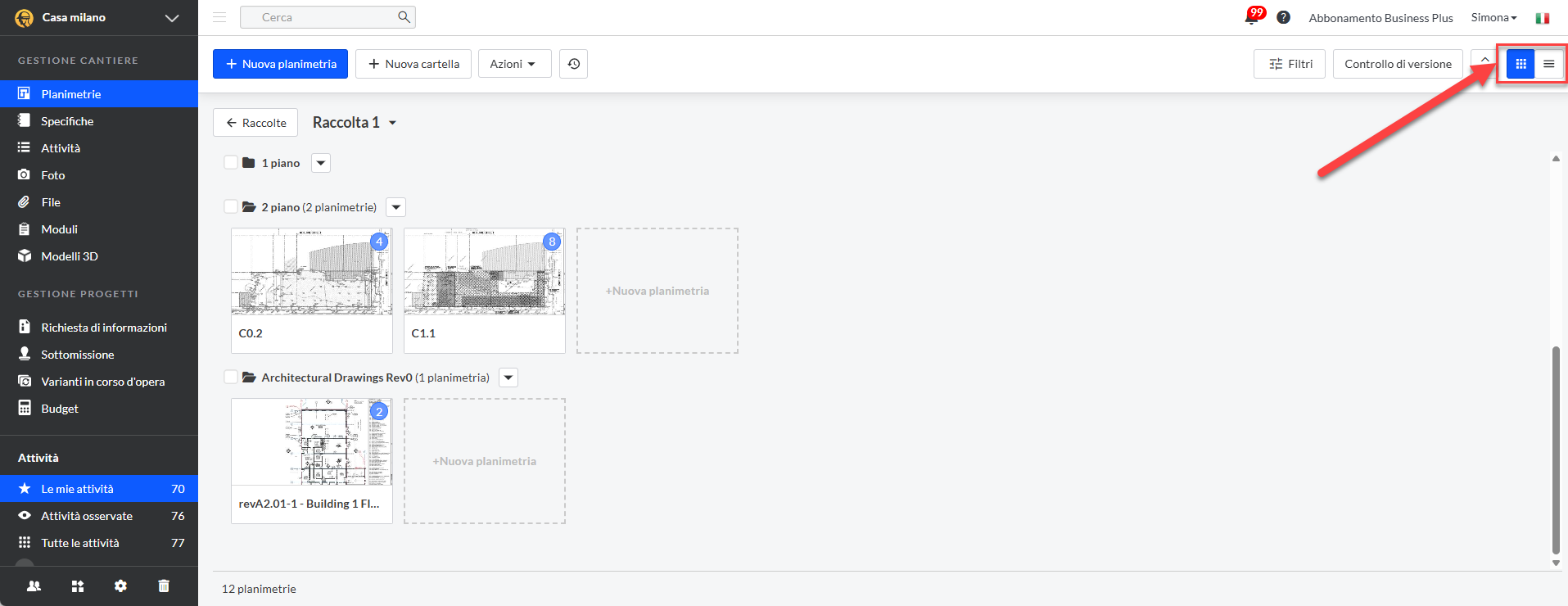

Come alternare la visualizzazione in miniatura e quella a elenco
Puoi visualizzare un'anteprima delle Planimetrie utilizzando la modalità Miniatura, per dare una rapida occhiata al foglio della Planimetria. Tuttavia, se desideri visualizzare le Planimetrie in un elenco tramite il relativo titolo, puoi attivare la modalità Elenco. La modalità Elenco non include un'anteprima dei piani.
Puoi passare da una modalità all'altra facendo clic sull'icona della visualizzazione Miniatura o Elenco nell'angolo in alto a destra della scheda Planimetrie:

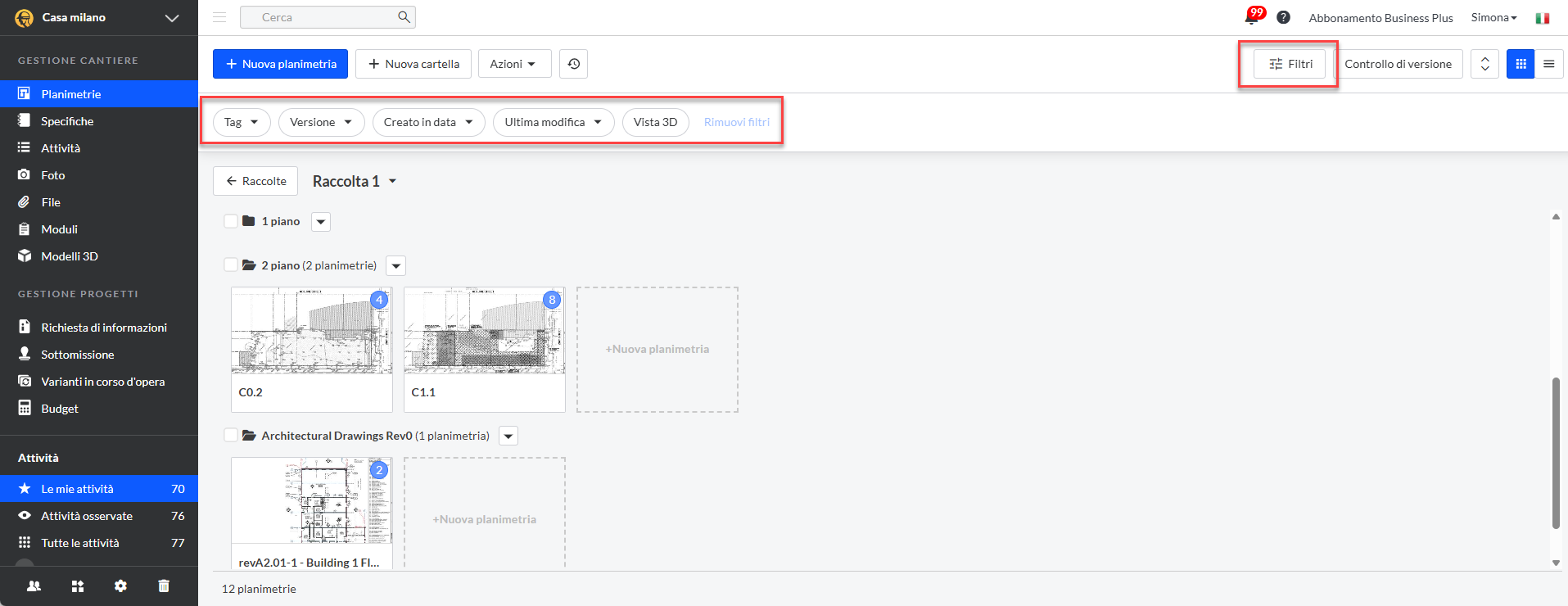

Filtrare le Planimetrie per tag, versione e data
Puoi filtrare le Planimetrie in base a quanto segue:
- Tag
-
Versione: l'insieme di versioni corrisponde alla denominazione della "descrizione della versione" di una Planimetria. Per impostazione predefinita, Fieldwire mostra le versioni delle Planimetrie degli ultimi 90 giorni. In questo modo è più rapido trovare e filtrare le versioni utilizzate attivamente dal team.
- Quando viene applicato un filtro Versione, l'apertura di un foglio di Planimetria visualizza automaticamente la versione corrispondente alla selezione del filtro.
- Ciò consente di esaminare rapidamente le revisioni storiche dei disegni e aprire i piani direttamente da specifici insiemi di versioni, senza dover cambiare manualmente versione dopo aver aperto il foglio.
| Selezione del filtro Versione | Comportamento all'apertura di un piano |
|---|---|
| Una singola versione selezionata | Il piano viene aperto direttamente nella versione selezionata. |
| Più versioni selezionate | Se il foglio contiene più versioni selezionate, il piano viene aperto nella versione più recente tra gli insiemi di versioni selezionati. |
| Nessun filtro Versione applicato | Il piano viene aperto per impostazione predefinita nella versione corrente (più recente). |
- Data (data di creazione e/o ultima modifica): indica quando le Planimetrie sono state aggiunte o modificate (nuova versione o nuove annotazioni), nonché l'intervallo di date, che funziona esattamente come l'intervallo di date nei filtri delle attività.
- Visualizzazione 3D: Planimetrie collegate a un modello 3D caricato in Fieldwire
Nota: quando le raccolte sono abilitate, i filtri vengono applicati all'interno della raccolta attualmente selezionata. Cambia raccolta per visualizzare o filtrare le Planimetrie di altre aree del progetto.
- Per ulteriori informazioni sui tag delle Planimetrie, consulta questo articolo: Cosa sono i tag dei piani?
- Per ulteriori informazioni sul filtro per insieme di versioni, consulta questo articolo: Che cos'è il controllo delle versioni per i piani?

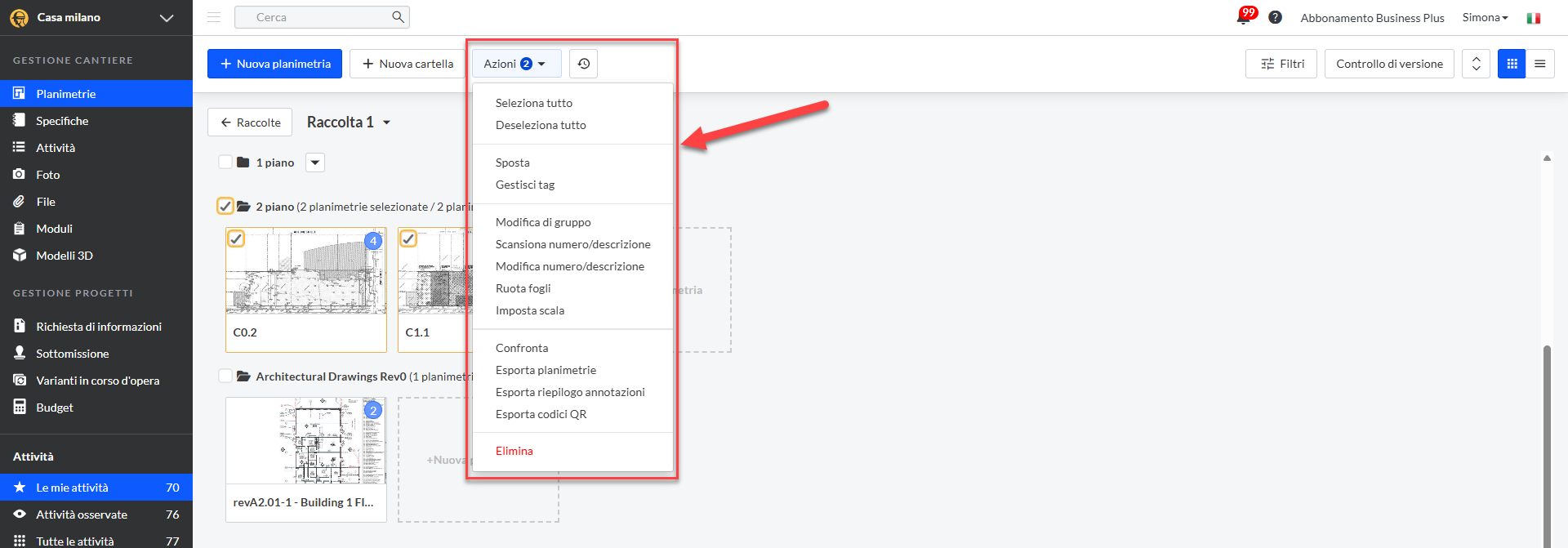

Menu "Azioni"
Dopo aver selezionato un numero qualsiasi di Planimetrie tramite le caselle di controllo nell'angolo in alto a sinistra, puoi fare clic sul pulsante rosso "Azioni".
Puoi visualizzare il numero di Planimetrie selezionate e un elenco di 13 azioni diverse che puoi eseguire.
Nota: se le raccolte sono abilitate nel progetto, le azioni si applicano solo alle Planimetrie selezionate all'interno della raccolta attiva. Le Planimetrie con numeri di tavola corrispondenti in altre raccolte non verranno modificati.
- Per ulteriori informazioni su "Gestisci tag", consulta questo articolo: Cosa sono i tag dei piani?
- Per ulteriori informazioni sulla funzione "Confronta", consulta questo articolo: Come confrontare i piani
- Per ulteriori informazioni su "Esporta Planimetrie", consulta questo articolo: Come esportare (e stampare) i piani in formato PDF e visualizzare le annotazioni?
- Per ulteriori informazioni su "Scansiona numero/descrizione" e "Modifica in batch", consulta questo articolo: Come posso modificare più nomi di piano per sfruttare i collegamenti ipertestuali automatici dei richiami e le funzioni di gestione delle versioni dei piani di Fieldwire?
- Per ulteriori informazioni su "Imposta scala", consulta questo articolo: Come utilizzare gli strumenti di misurazione e calibrazione
Come ruotare piani/disegni in Fieldwire (Web)
Se devi ruotare un disegno, girare un foglio di piano o correggere l'orientamento di un piano caricato in Fieldwire, utilizza l'opzione Ruota fogli nella scheda Planimetrie. Questo è il metodo consigliato per ruotare le Planimetrie sul Web.
Puoi ruotare le Planimetrie di -90°, 180° o 90°. Ogni volta che ruoti una Planimetria, le attività e le annotazioni ruotano insieme al piano e viene creata una nuova versione della Planimetria. Puoi modificare la versione (cambiarne la sequenza o eliminarla) utilizzando il controllo delle versioni. Per ulteriori informazioni sul controllo delle versioni, consulta il seguente articolo: Che cos'è il controllo delle versioni per i piani?

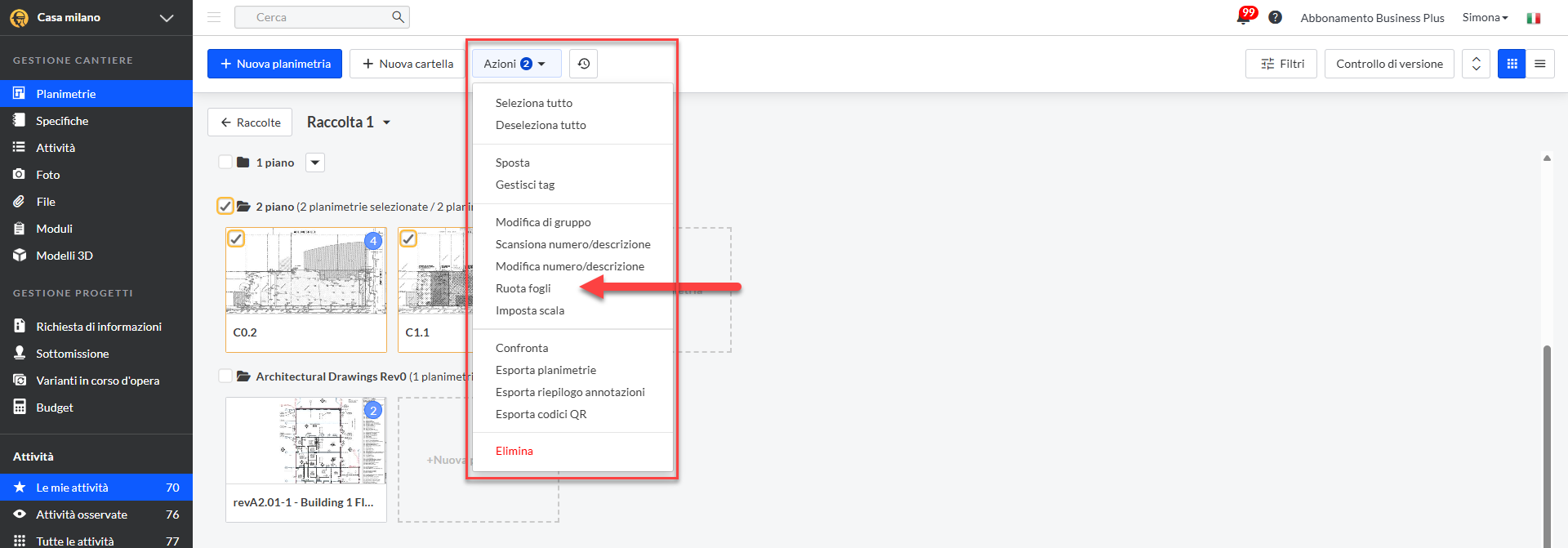

Per ruotare le Planimetrie, seleziona le Planimetrie desiderate nella scheda Planimetrie, fai clic sul pulsante rosso Azioni, sposta il cursore su "Ruota fogli" e seleziona il grado di rotazione desiderato:
Nota: questo metodo si applica ai fogli di piano nella scheda Planimetrie. Se devi ruotare un documento nella scheda File, consulta Introduzione alla scheda File.

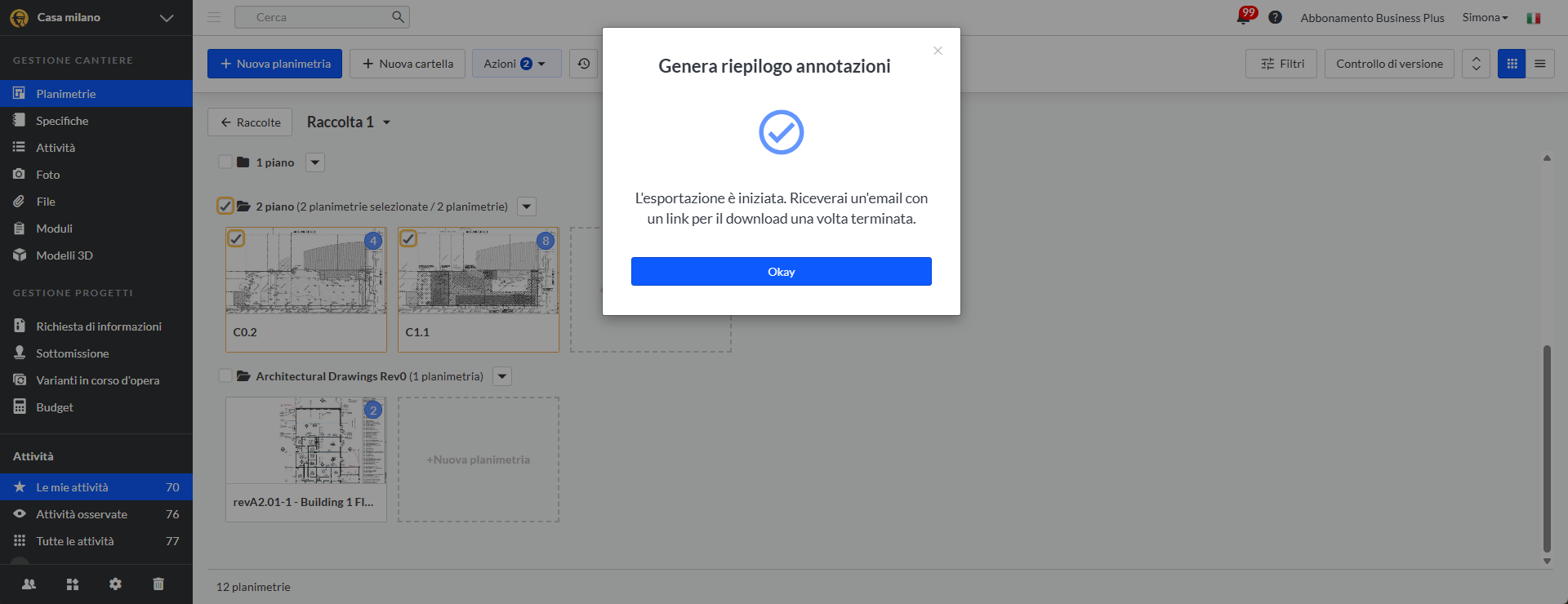

Esportare il riepilogo delle annotazioni
I clienti con piani Pro, Business e superiori possono esportare un riepilogo delle annotazioni sui fogli di piano. Nella scheda Planimetrie, dopo aver selezionato uno o più Planimetrie, vai al menu a discesa "Azioni". Qui troverai l'opzione "Esporta riepilogo annotazioni". Selezionando questa opzione, verrà visualizzato un messaggio a comparsa che informa che l'esportazione verrà inviata tramite e-mail.
Poco dopo riceverai un'e-mail con l'esportazione del riepilogo delle annotazioni in un file .zip. Fai clic sul collegamento nell'e-mail per scaricare il file .zip ed estrarre un file .CSV. Nel file .CSV potrai visualizzare un riepilogo di tutte le annotazioni sui fogli di piano selezionati. Tra gli attributi delle annotazioni inclusi nel riepilogo sono presenti "N. tavola", "Descrizione tavola", "Versione tavola", "Misurazione", "Unità di misura", le coordinate X e Y dell'annotazione, chi l'ha creata e quando, nonché chi l'ha modificata per ultimo e quando.
Questa azione può essere eseguita anche nella scheda della singola Planimetria, se desideri ottenere un riepilogo delle annotazioni di quel foglio di piano.
Codici QR per i piani
Generare codici QR sul Web
I codici QR sono un modo utile per fornire agli utenti sul campo l'accesso immediato a una Planimetria specifica, assicurando che venga utilizzato il piano corretto per ogni area del cantiere. Per generare un codice QR per un piano specifico dal Web:
- Da Fieldwire in un browser Web desktop, vai al foglio di piano per il quale desideri generare un codice QR e fai clic su di esso.
- Seleziona quindi il menu Azioni del piano.
- Seleziona "Esporta codice QR".
- Il PDF del codice QR verrà aperto in una nuova scheda del browser.
Dopo aver generato il PDF di un codice QR per una Planimetria, puoi stamparlo e appenderlo nella posizione appropriata del cantiere.
Generare e visualizzare i codici QR su dispositivi mobili
I codici QR per Planimetrie specifiche possono essere visualizzati e scaricati anche dalle applicazioni iOS e Android. I codici QR possono essere utilizzati sui dispositivi mobili per condividere rapidamente un riferimento a una Planimetria con qualcuno nelle vicinanze oppure per scaricarlo e stamparlo direttamente dal dispositivo mobile.
Per visualizzare un codice QR su dispositivo mobile:
- Dall'applicazione Fieldwire per iOS o Android, vai al piano desiderato per il quale vuoi generare un codice QR.
- Seleziona l'icona "Condividi" nell'angolo in alto a destra del piano.
- Seleziona "Codice QR".
Da qui puoi condividere il codice QR di base con qualcuno nelle vicinanze come riferimento rapido. Se desideri scaricare il codice QR dal dispositivo mobile, seleziona "Scarica come PDF" nella visualizzazione del codice QR di base. I download PDF dei codici QR sono disponibili solo quando il dispositivo è online e connesso tramite Wi-Fi o dati cellulare. Per visualizzare il codice QR di un'attività, l'attività deve essere stata precedentemente sincronizzata.
Dopo aver scaricato il PDF, seleziona l'icona "Condividi" nell'angolo in alto a destra del PDF per inviarlo o stamparlo direttamente dal dispositivo mobile.
Scansionare i codici QR su dispositivi mobili
I codici QR possono essere scansionati e aperti dalla fotocamera del dispositivo o dallo scanner di codici QR incluso nelle app mobili Fieldwire. Per scansionare un codice QR dall'app Fieldwire:
- Dall'elenco dei progetti, dall'elenco delle attività o dall'elenco dei piani, apri la barra di ricerca.
- Tocca l'icona dello scanner di codici QR all'estrema destra della barra di ricerca.
- Nota: l'icona dello scanner di codici QR viene visualizzata solo quando la barra di ricerca non contiene testo.
- Inquadra il codice QR con lo scanner.
- Il piano collegato verrà aperto automaticamente nell'app iOS o Android.
Tieni presente che esistono alcune limitazioni quando si esegue la scansione di un codice QR dal dispositivo o dallo scanner mobile Fieldwire:
- Se non hai accesso al progetto collegato, non potrai accedere al piano collegato.
- Se l'app Fieldwire non è installata sul dispositivo mobile, il collegamento verrà aperto nel browser mobile.
Oltre alle limitazioni indicate sopra, è importante tenere presenti anche le seguenti:
- Non è possibile creare un codice QR collegato direttamente a una foto nella scheda Foto, poiché le singole foto non dispongono di un URL personalizzato. La generazione di un codice QR per una foto aprirebbe semplicemente la scheda Foto dell'app Fieldwire.
- L'apertura di un codice QR collegato a un file specifico nella scheda File non funziona su iOS o Android. Entrambe le app mobili aprono la scheda File anziché il file designato.
- I collegamenti a Invii e Specifiche non funzionano.
Attività sui piani
Con la scheda Planimetrie aperta, puoi selezionare "Le mie attività" per visualizzare il numero di attività associate a ciascun piano.
Questo numero cambia a seconda della categoria selezionata:
Ulteriori informazioni:
Per ulteriori informazioni su Piani, Annotazioni e altro, consulta la risorsa aggiuntiva riportata di seguito.
Caricamento dei piani
