Översikt

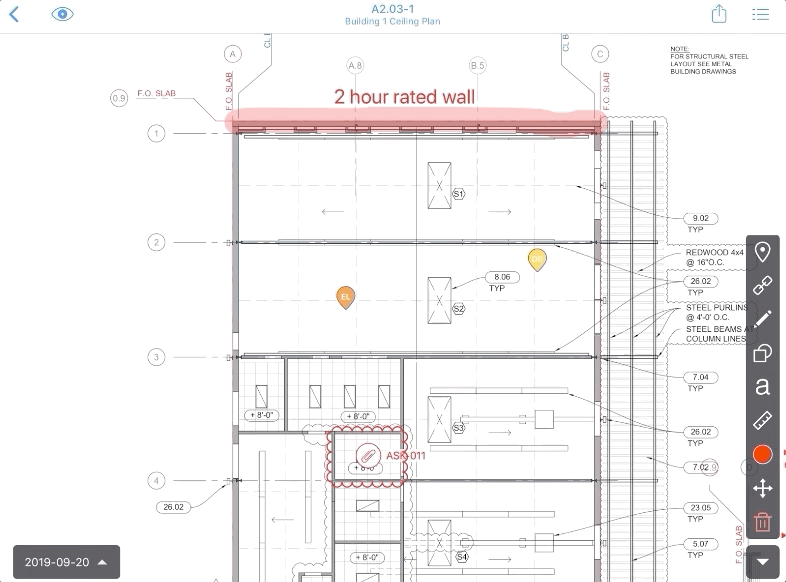

Att granska och göra markeringar på ritningar är en central funktion i Fieldwire. Använd markeringar på relationsritningar för att peka ut specifika arbetsområden och för att spåra arbete.
Alla i ditt Fieldwire-projekt kan se samma publika markeringar på dina ritningar oavsett om de loggar in via Fieldwires webbplats eller våra mobilappar. Markeringarna kommer också att överföras automatiskt till nya versioner av ritningar när du laddar upp dem, så att du kan hålla reda på när markeringarna lades till.
Den här artikeln tar upp hur man använder markeringar i den mobila versionen av Fieldwire.
- Prenumerationspaket: Basic, Pro, Business och Business Plus
- Behörigheter: Projektadministratörer och medlemmar kan skapa publika och privata markeringar, medan projektföljare kan endast skapa privata markeringar. Mer information om projektbehörigheter finns i dessa artiklar: Introduktion om projektets behörighetsnivåer: Administratörer, medlemmar och följare, What can I do as a Project Follower?
- Plattform: iOS/Android, men är samma på webben (för mer information kring webb, se följande artikel: Använda en enskild ritningsvy och markeringsverktyget (webb)).
Innehållsförteckning
- Ritningsvyn
- Se tidigare versioner
- Dela en ritning
- Markeringsverktyget
- "Tryck och håll" på fästa uppgifter och markeringar
- Filtrera markeringar

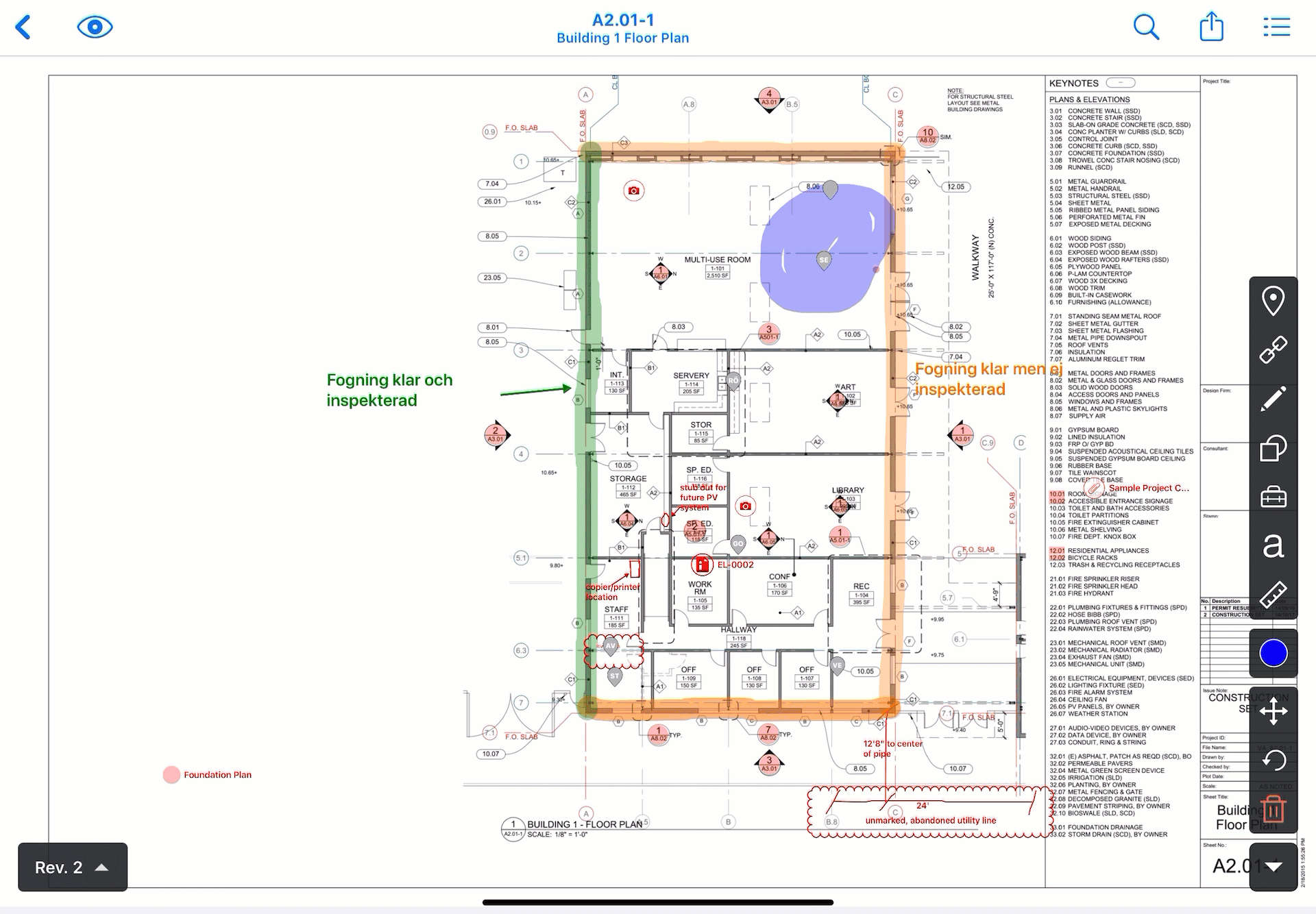

Ritningsvyn

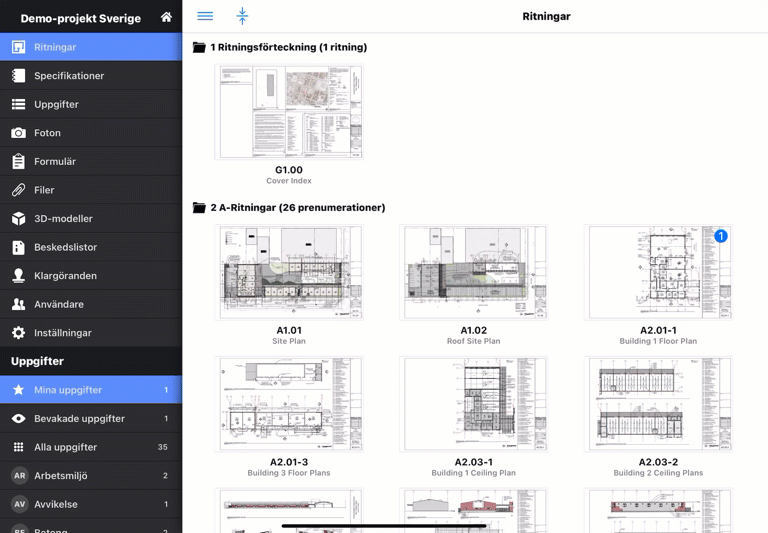

När ritningar har laddats upp till respektive projekt kommer du att kunna se dem i mobilversionen av Fieldwire, mer specifikt under fliken ”Ritningar”. Klicka på en av ritningarna för att öppna ritningsvyn.
Obs! Den blåa siffran, i det nedre högra hörnet av rutan på ritningen, anger antalet uppgifter i själva ritningen. Du kan välja kategori för att visa uppgifter som är kopplade till just den kategorin.

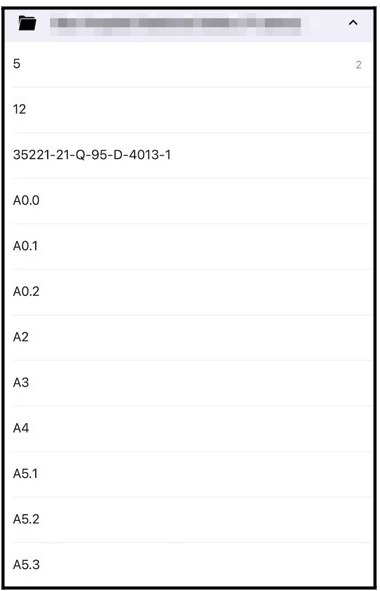

Om du använder en iPhone kommer dina ritningar att visas i en listvy.

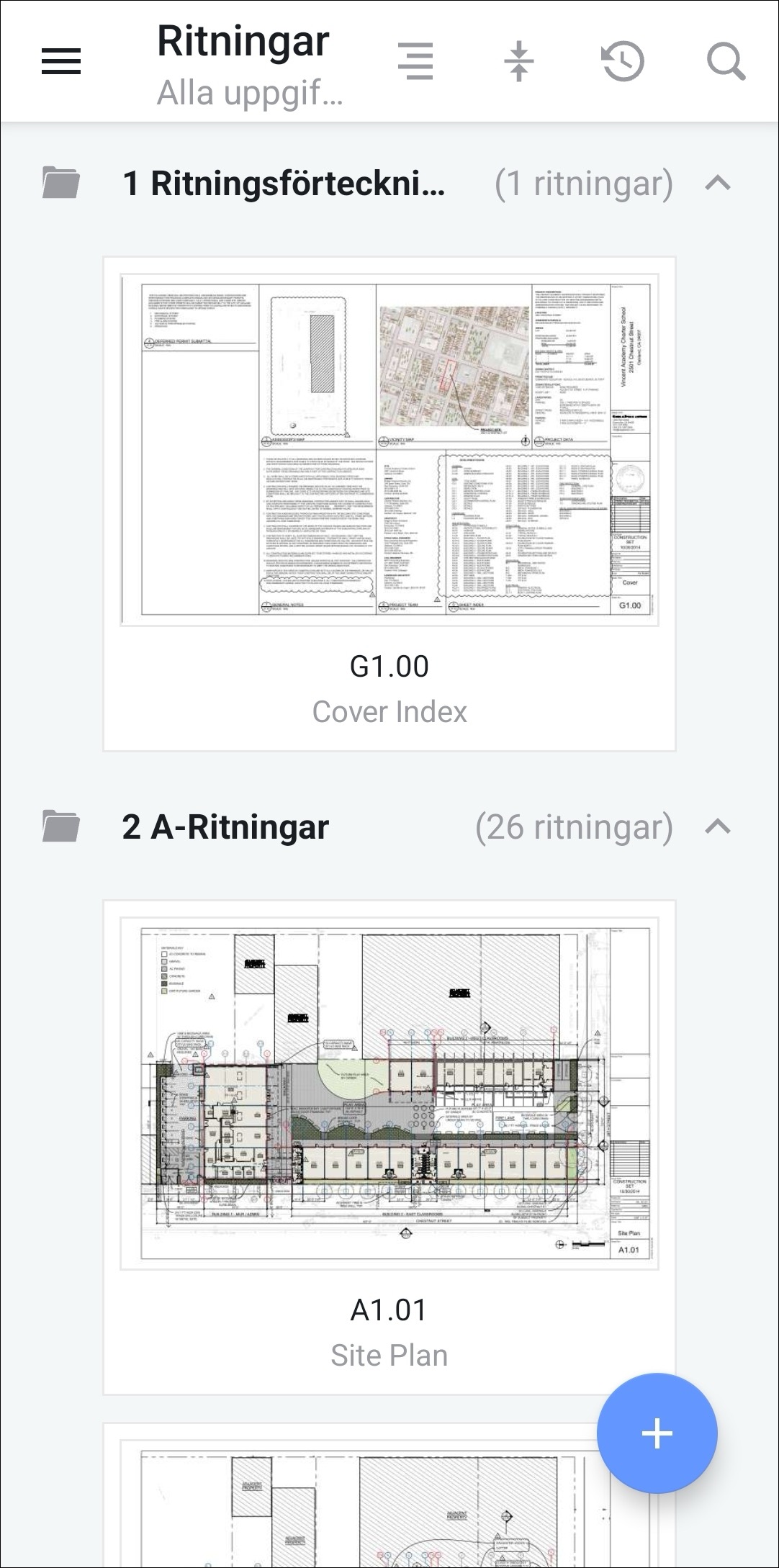

Om du använder en Android-enhet kommer dina ritningar att visas som miniatyrbilder.
Se tidigare versioner

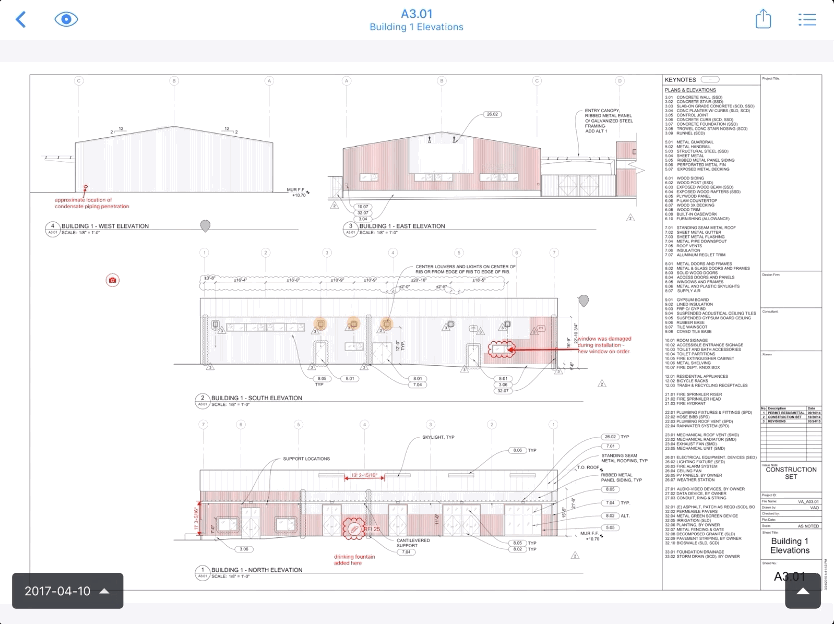

Svep uppåt för att se tidigare versioner av en ritning. Det finns en vattenstämpel mitt på sidan som visar att detta är en gammal version.
Du kan också ändra vilken version du tittar på, eller jämföra versionerna (eller andra ritningar), genom att välja versionsväljaren i det nedre vänstra hörnet.
Obs! Möjligheten att jämföra en ritning är tillgänglig för projekt som omfattas av våra Pro- och Business-paket.
Dela en ritning

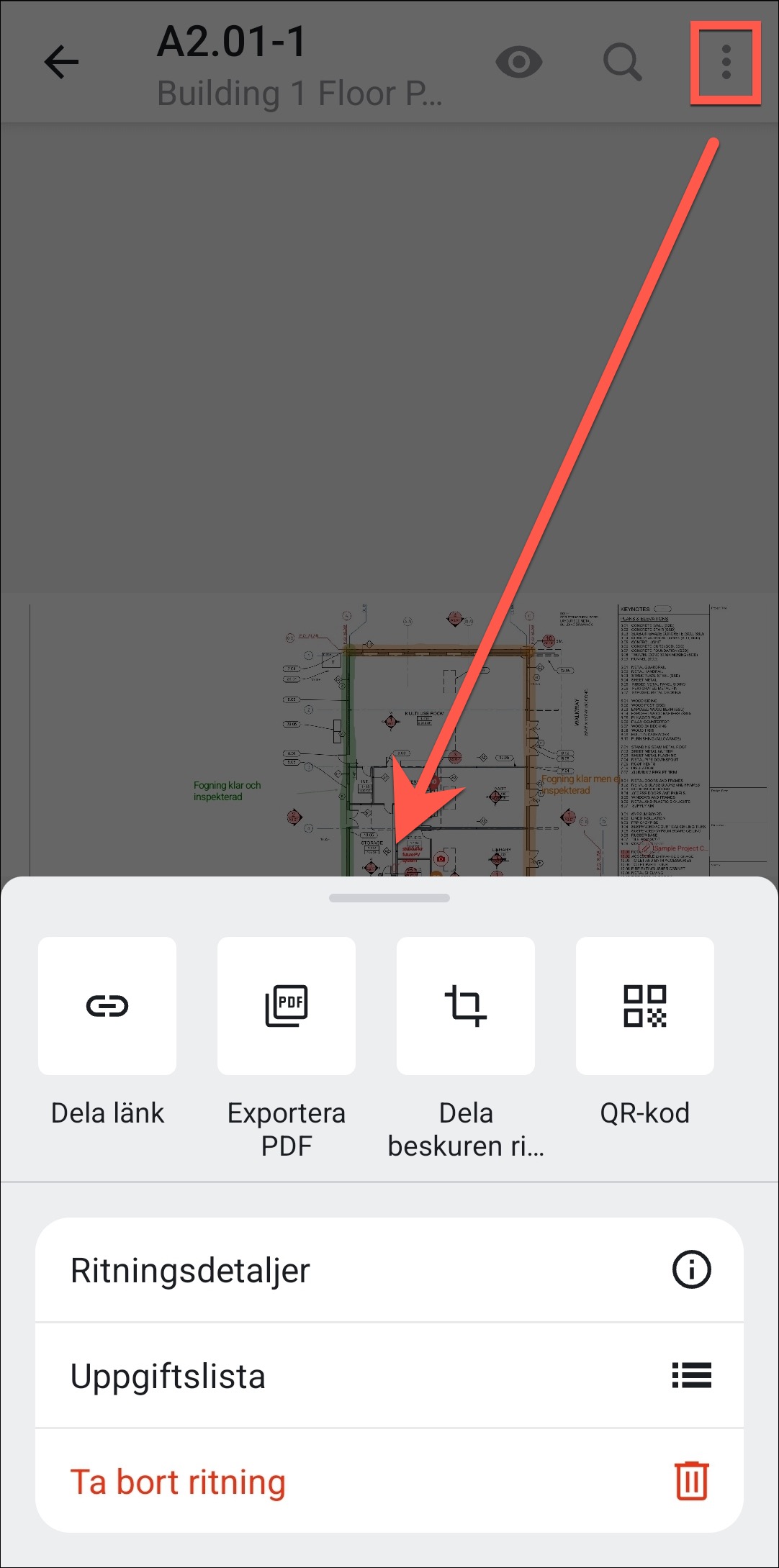

När du granskar en enskild ritning på din mobila enhet, kan du klicka på de 3 prickarna i det övre högra hörnet, vilket ger dig alternativ för hur du kan dela den ritningen med andra. Du kan använda alternativet ”Exportera PDF” för att ladda ner en PDF-version av ritningen eller "Dela beskuren ritning" för att dela en del av ritningen. Du kan också använda "Dela länk" till ritningen.

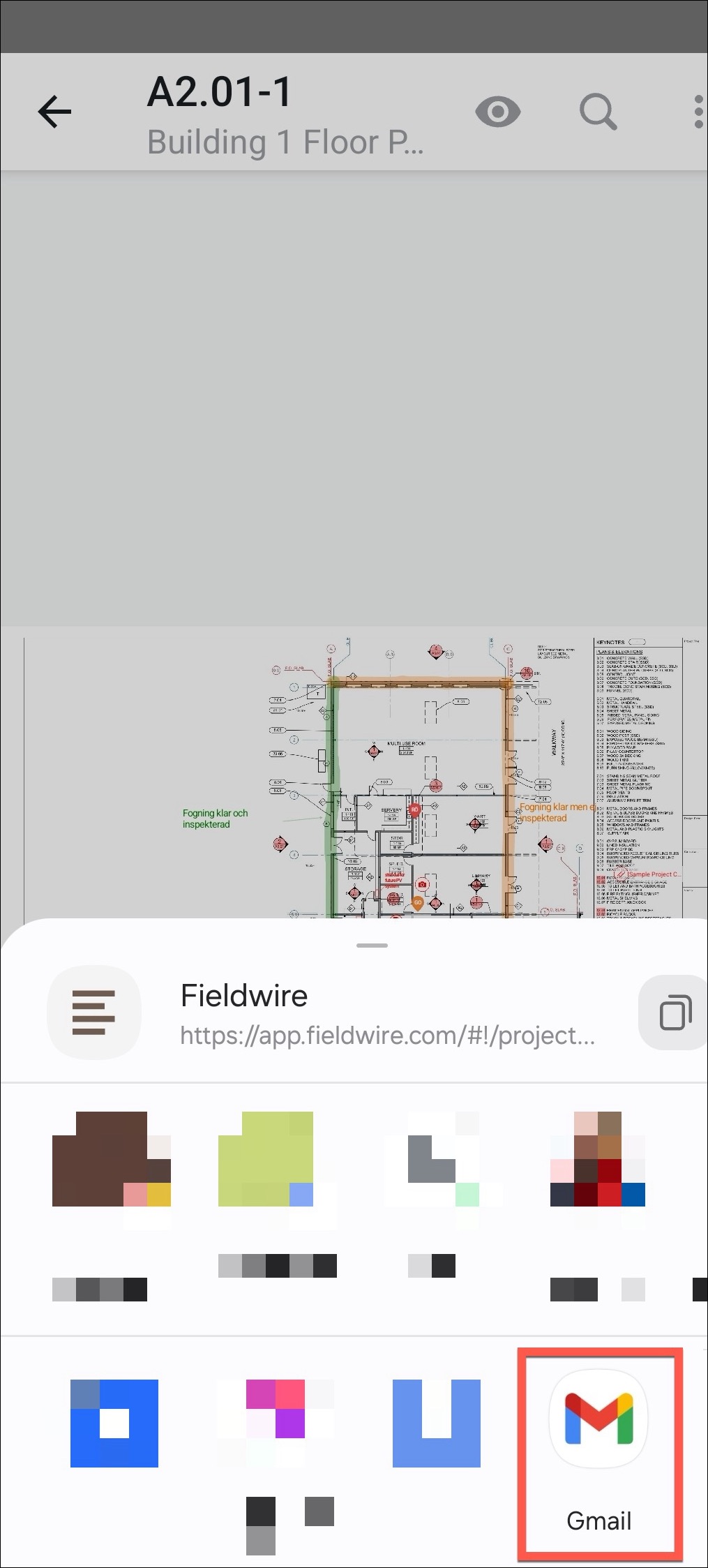

Om du väljer ”Dela länk" får du välja mellan olika appar, varav en i exemplet nedan är ”Gmail”. Du kan också välja att skicka ritningslänken via andra metoder, t.ex. andra e-post- eller meddelandeappar.

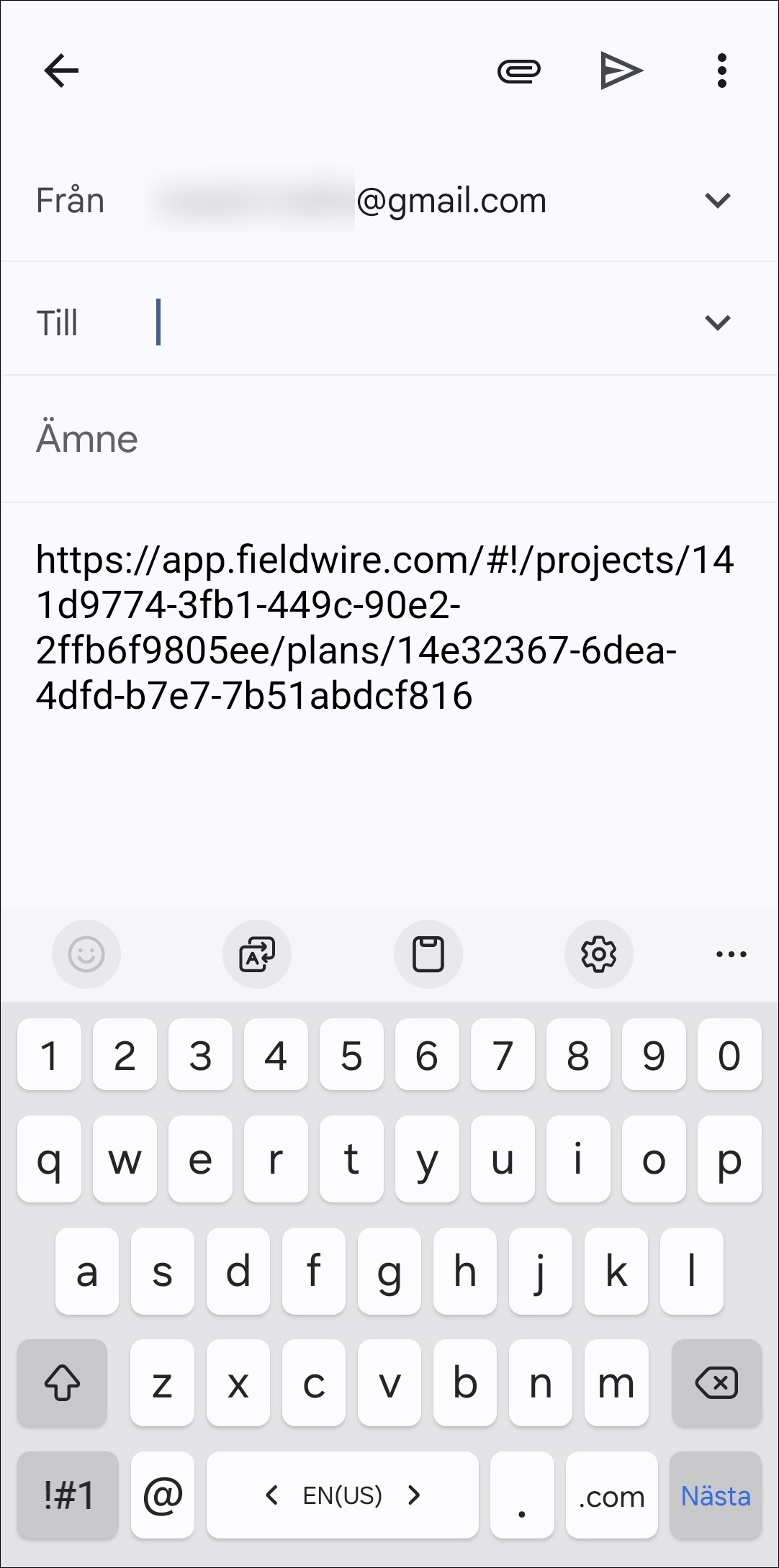

När du har valt app, t.ex. Gmail, kommer du att skickas vidare till en plats där du kan mejla en direktlänk till ritningen. Tänk dock på att den eller de personer som du skickar länken till måste ha tillgång till ditt Fieldwire-projekt för att kunna se ritningen.

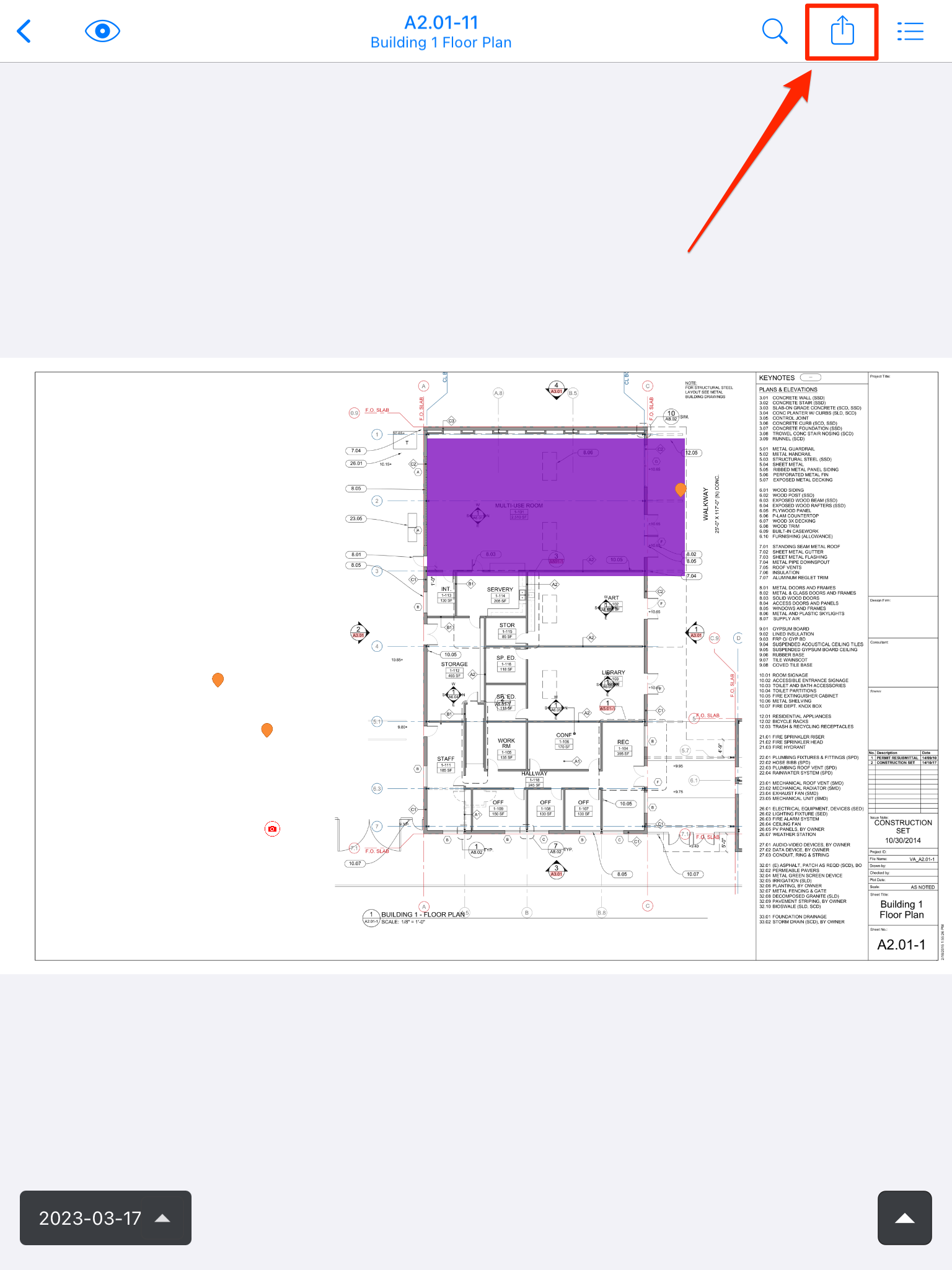

Obs! På iOS måste du klicka på knappen ”Dela”, som visas i skärmbilden nedan, för att komma åt dessa alternativ.

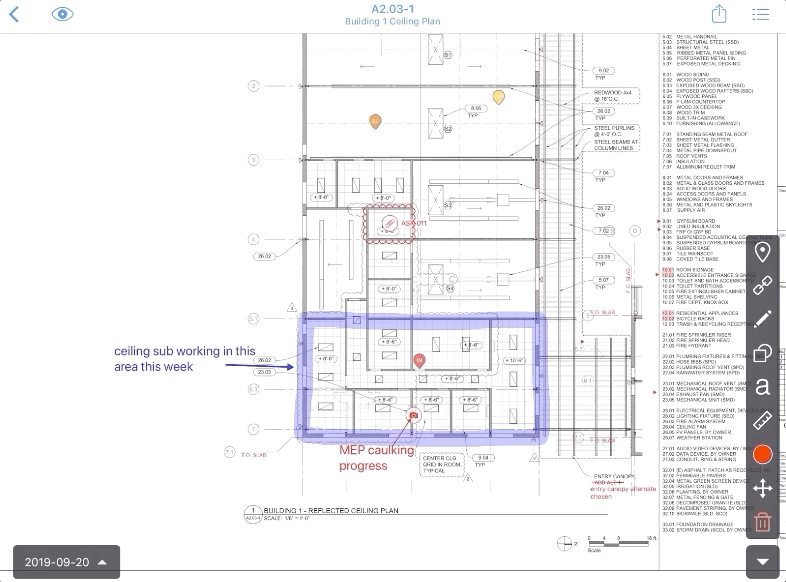

Markeringsverktyget

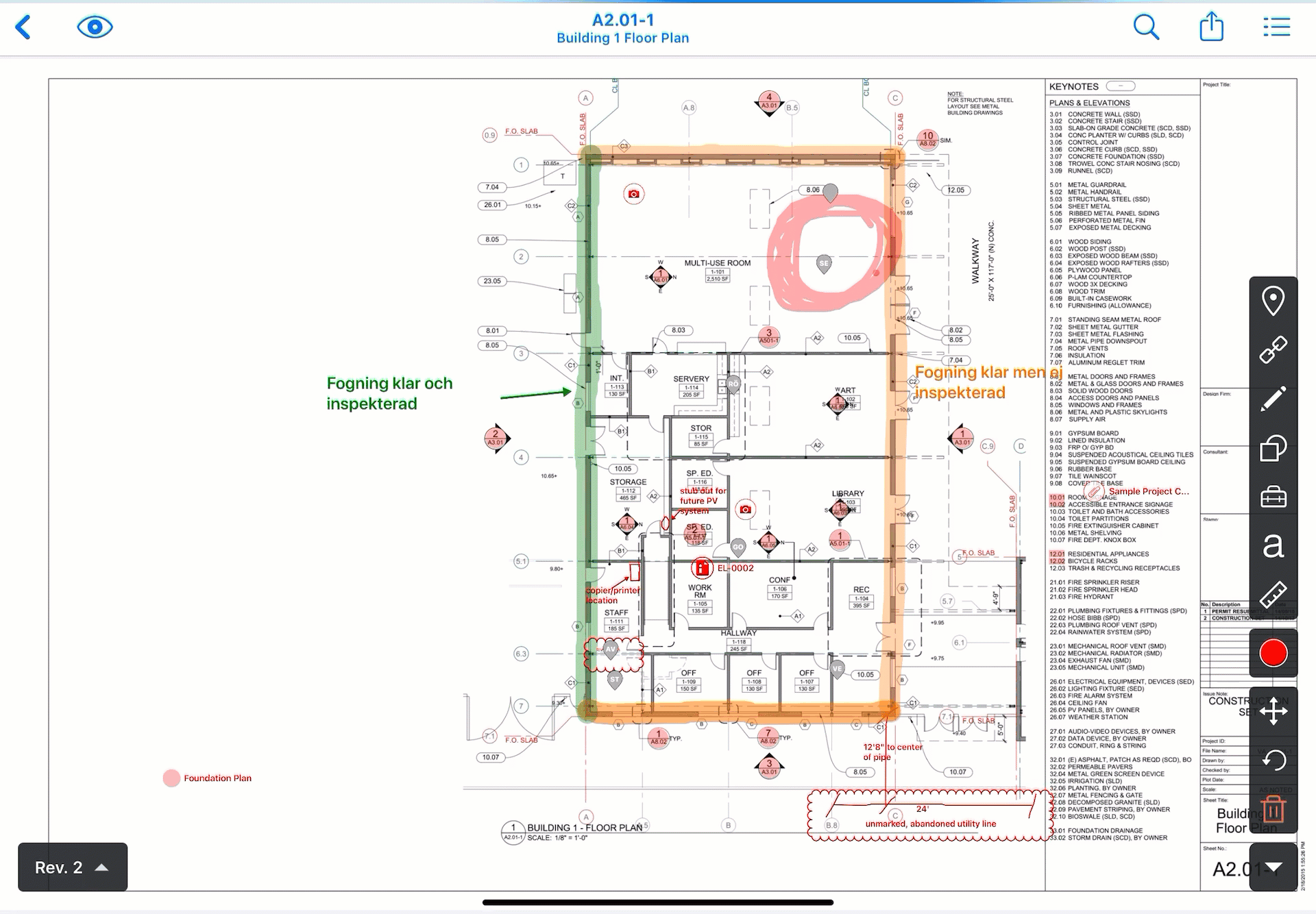

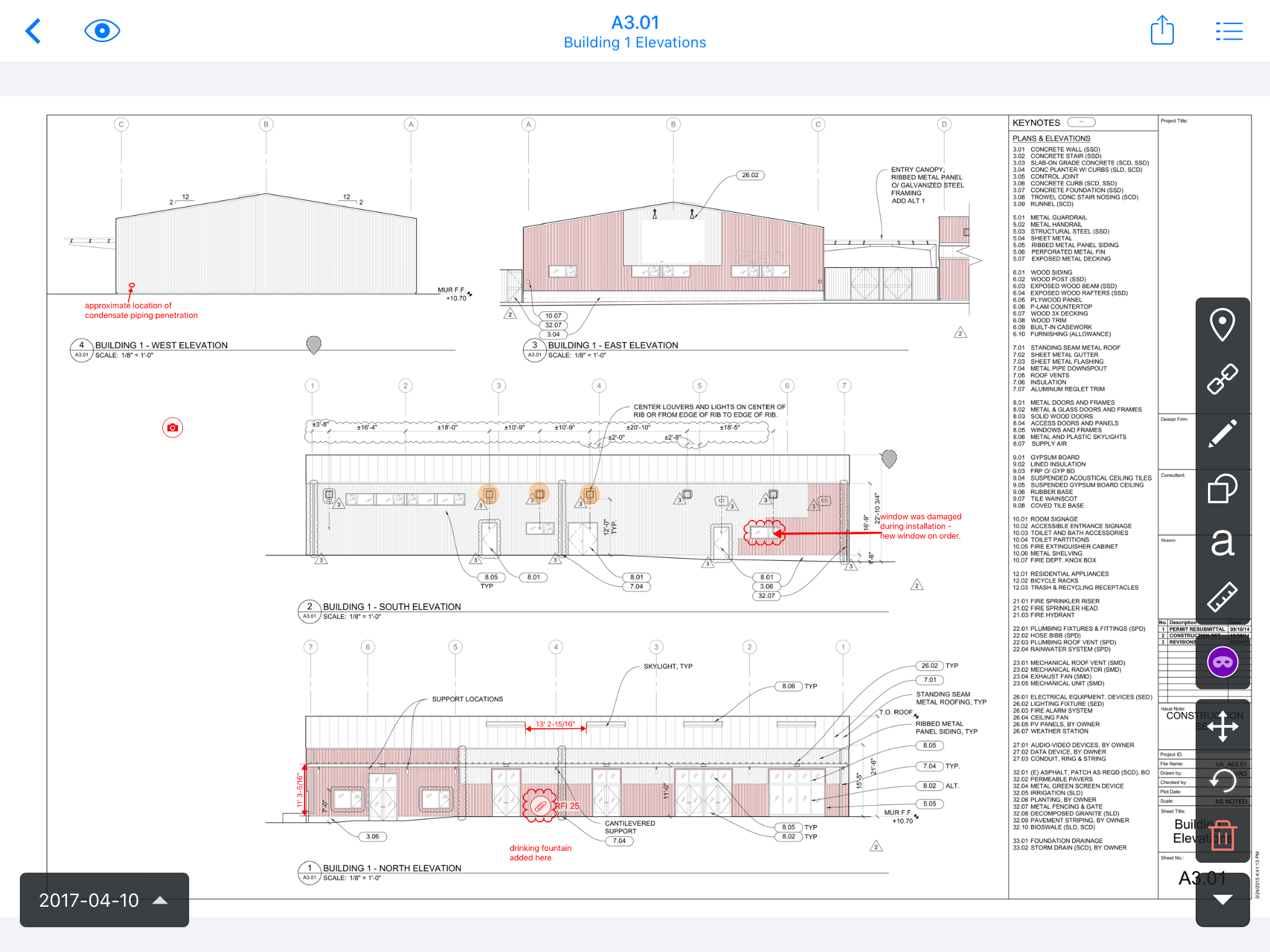

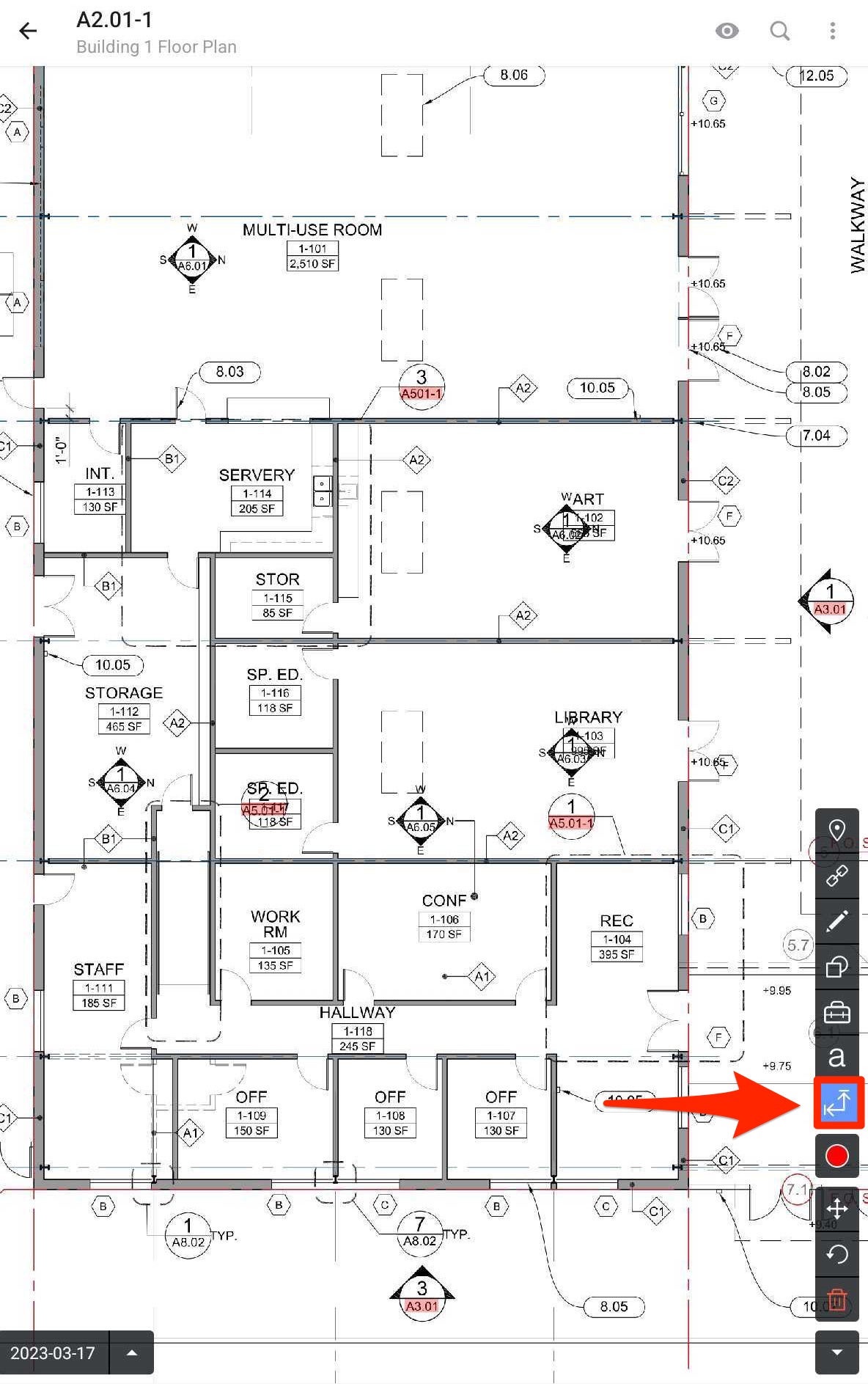

Klicka på pilknappen i det nedre högra hörnet för att utöka markeringsverktygsfältet. Projektadministratörer och medlemmar kan se alla markeringsverktyg.
Projektföljare har tillgång till uppgifter och kan skapa privata markeringar.

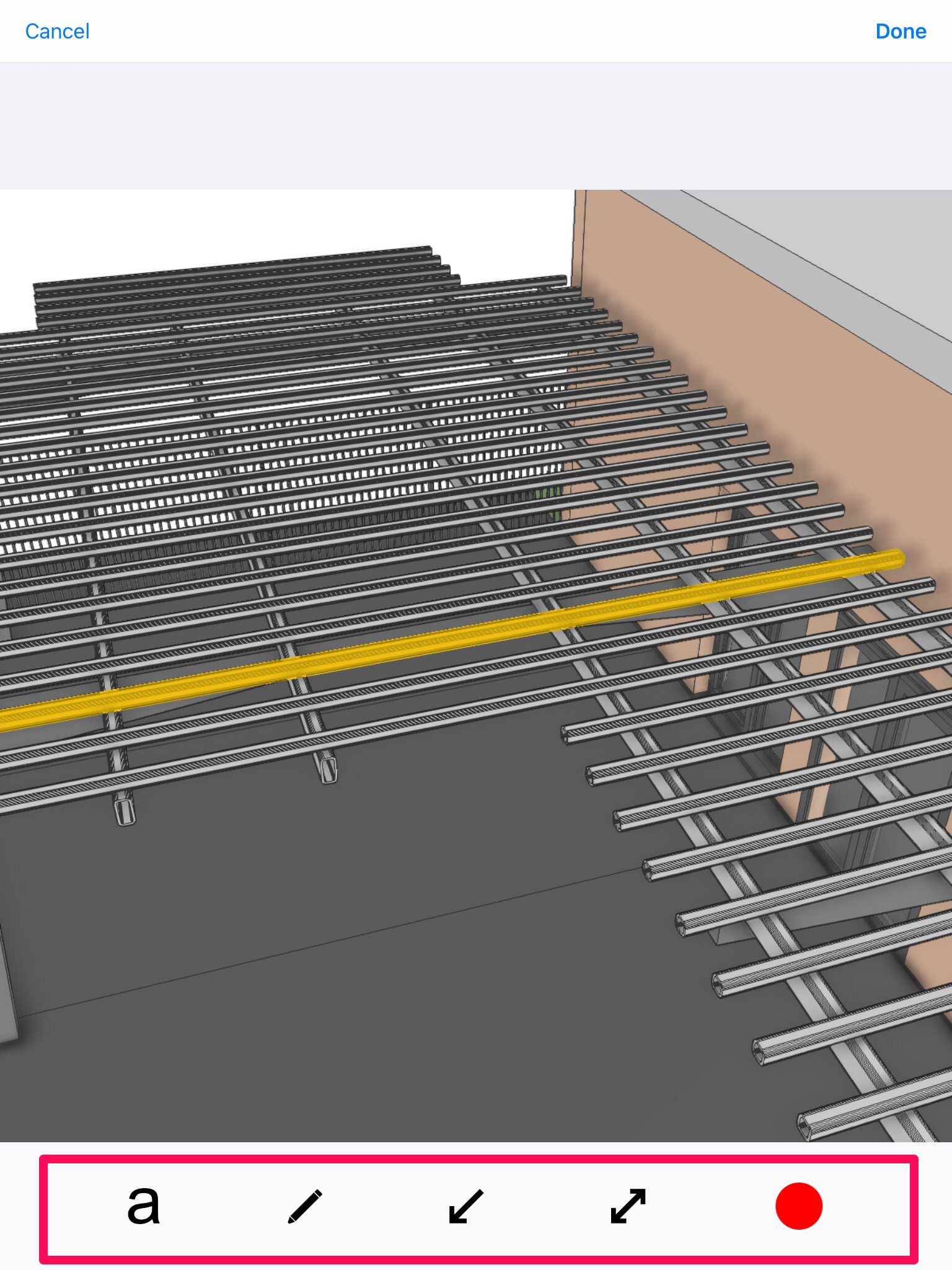

Obs! Foton, som bifogas direkt till ritningar, formulär och Fråga/Svar, kan nu göras markeringar på. För att ta bort en markering behöver du klicka och hålla inne på markeringen på fotot. Då kommer det upp ett popup-meddelande och du kan radera markeringen på samma sätt som när du tar bort ett meddelande från en uppgift på mobilen.
Uppgifter
Uppgifter är ett öppet och neutralt sätt att dokumentera frågor, observationer och problem som behöver åtgärdas på ett synligt och enkelt sätt. Du kan skapa uppgifter direkt från markeringsverktygsfältet och släppa dem på specifika platser på dina ritningar.
I det högra sidofältet kan du se alla uppgifter som är kopplade till ritningen. Du kan filtrera uppgifter efter kategori, mottagare eller status och du kan sortera de efter gemensamma attribut. Om du vill att en uppgift ska vara kopplad till en ritning, men inte nödvändigtvis ”fäst” på ett område i ritningen, kan du använda plustecknet till höger för att skapa en uppgift.
Obs! Utseendet på en uppgift är en indikation på om den är kopplad till en ritning eller inte. En ballongformad uppgift innebär att uppgiften är kopplad till en specifik plats på ritningen, medan en diamantformad uppgift är associerad med en ritning, men inte nödvändigtvis med en specifik plats.
Obs! Med grupperade platser ordnas platser tillsammans med andra grupperade platser, i stället för att ordnas efter liknande namn (se följande artikel för mer information om grupperade platser: Introduktion till grupperade platser).
Läs mer om uppgifter i dessa artiklar:
- Introduktion till uppgifter
- What do the task shapes represent?
- Practical Guide: How to configure tasks for great reports
Bilagor
Med länkverktyget kan du lägga till hyperlänkar, foton, filer och formulär direkt på den önskade ritningen.
Obs! Lägesbilder är bara till för dokumentationsändamål. Om det finns ett problem eller en åtgärd som måste följas upp, eller om du bevakar en komplettering, kan du lägga till en uppgift som innehåller foton istället. Precis som hyperlänkar med foton kan uppgifter innehålla så många bilder som du önskar.
Det första alternativet i länkverktyget, enligt bilden nedan, möjliggör länkning till en annan ritning.

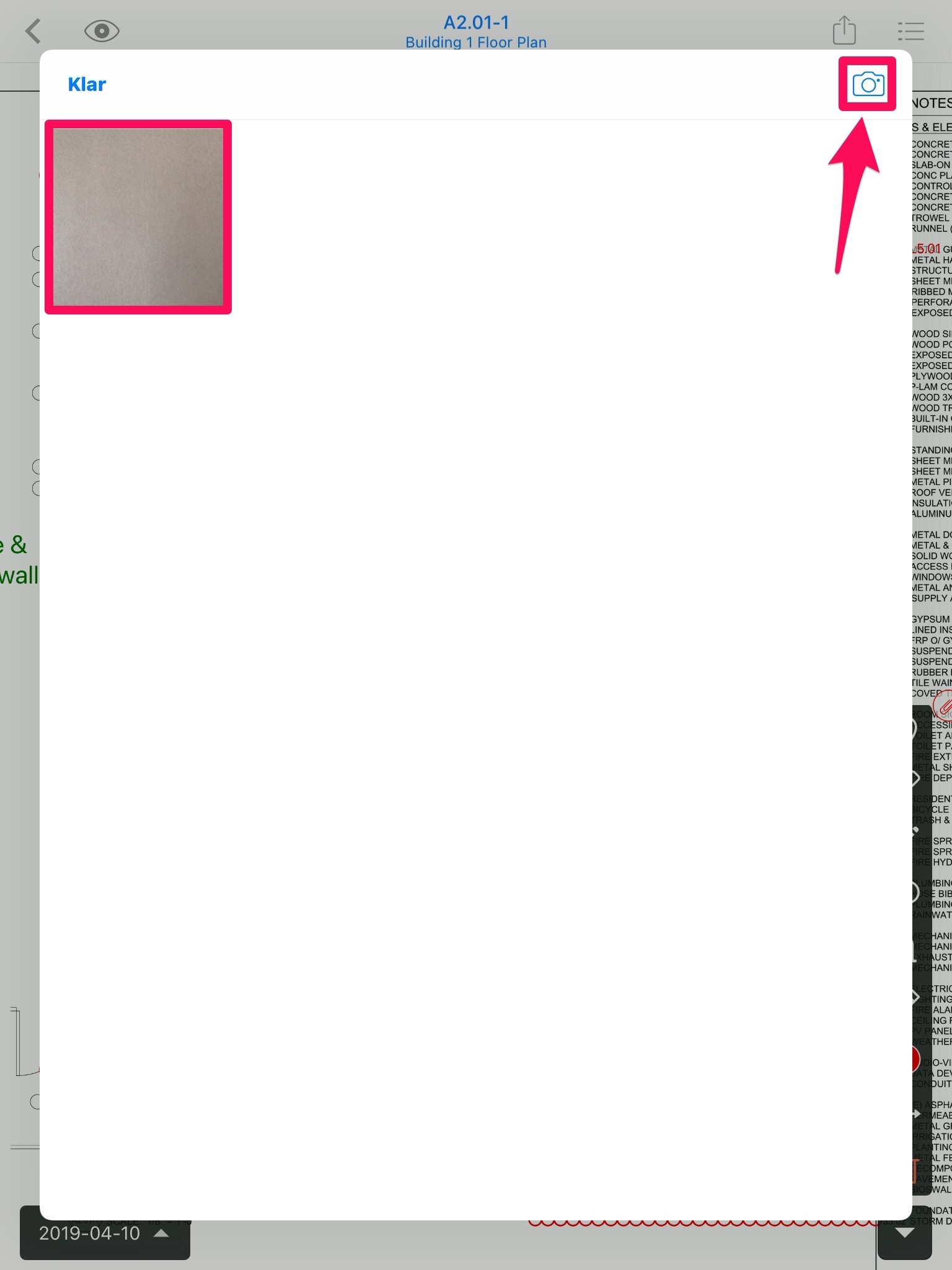

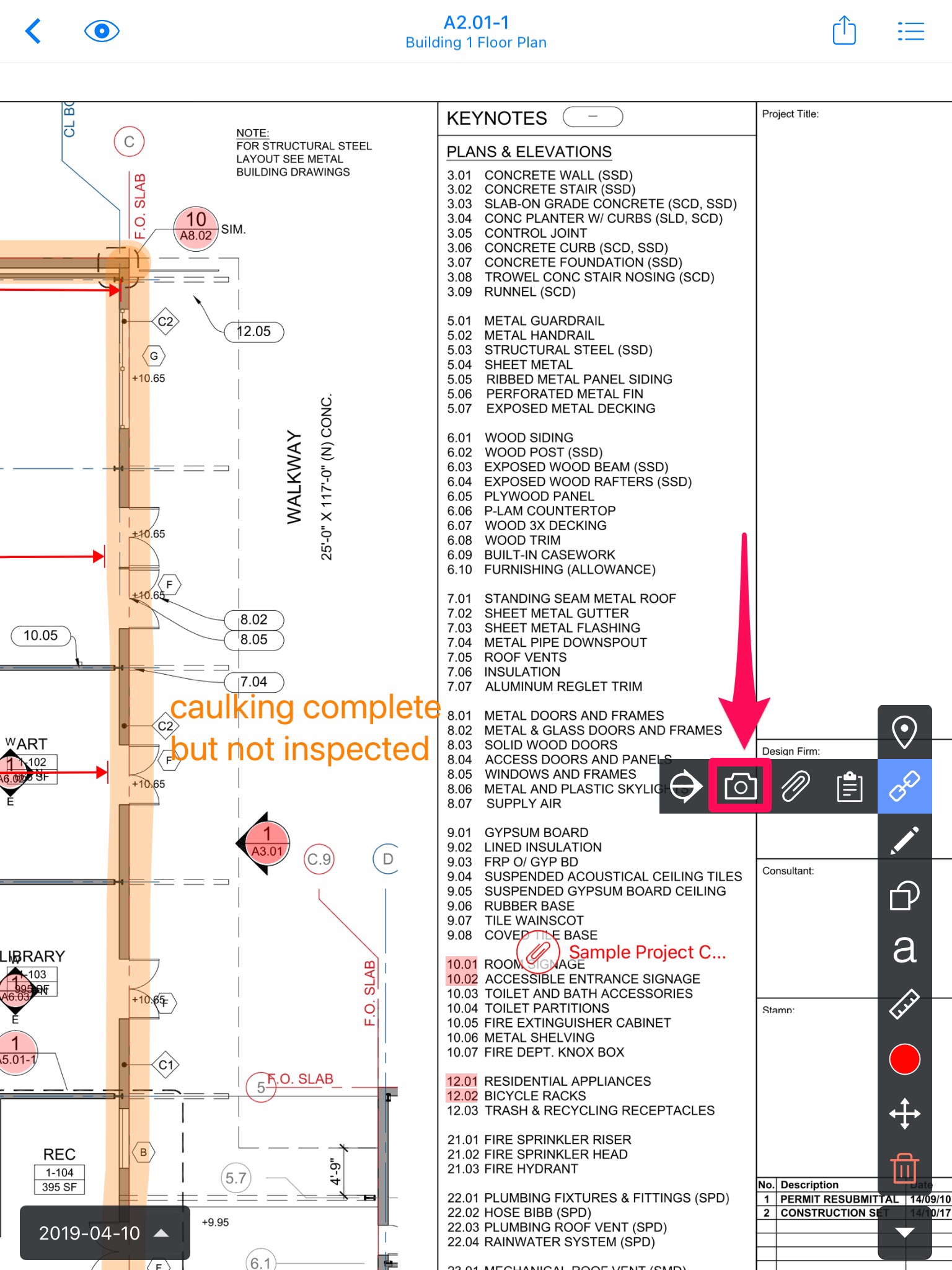

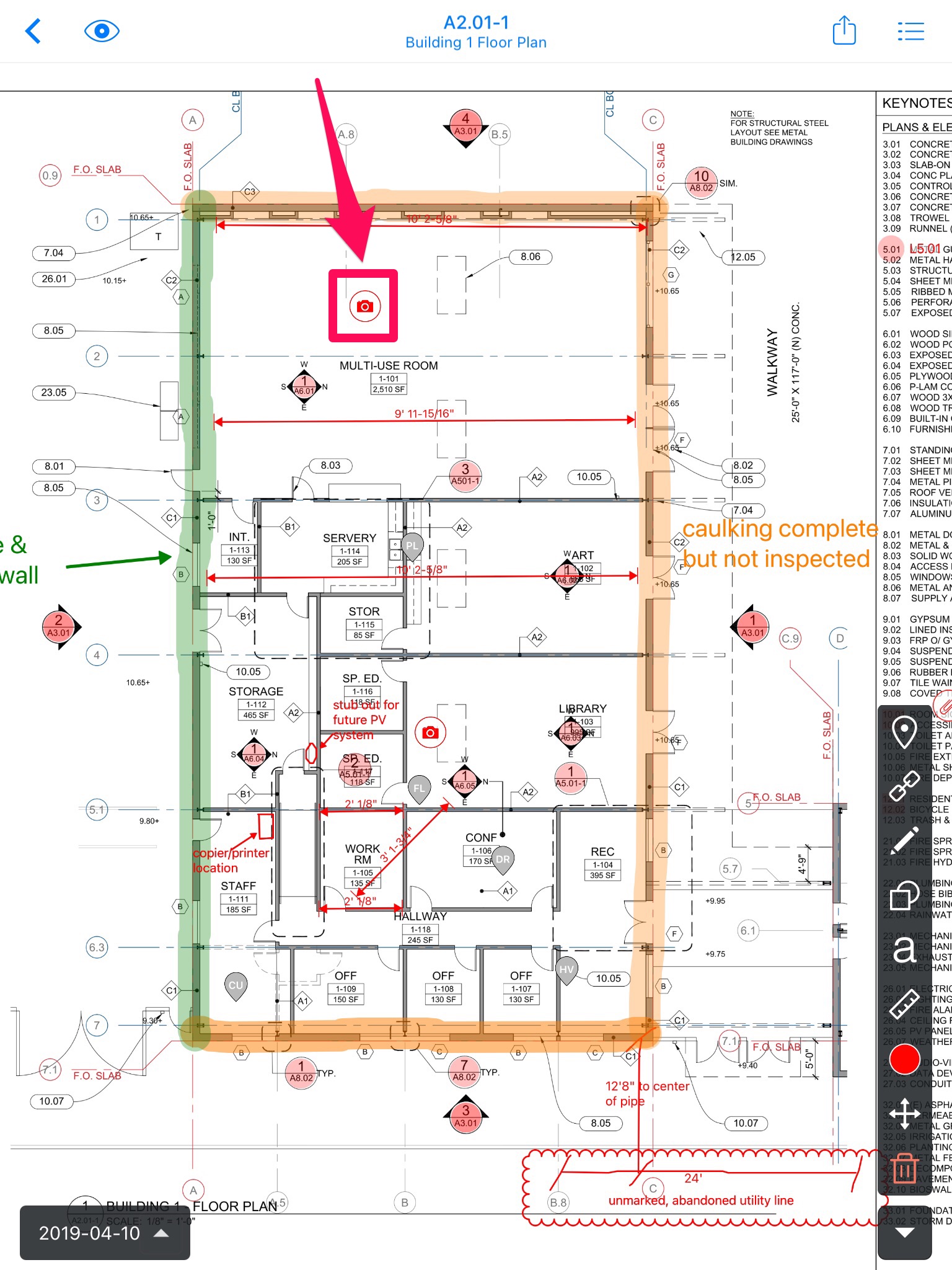

Det andra alternativet låter dig bifoga ett foto till din ritning med hjälp av kameraikonen.
Obs! I mobilversionen av Fieldwire kan du inte länka ett redan befintligt foto, från fliken Foton till en ritning, med den här metoden. Du kan dock ta foton med kameran på din mobila enhet, vilket visas med kameraikonen i bilden ovan. Dessa foton lagras sedan i fliken Foton i Fieldwire. För mer information om fliken Foton, se följande artikel: Fliken Foton.

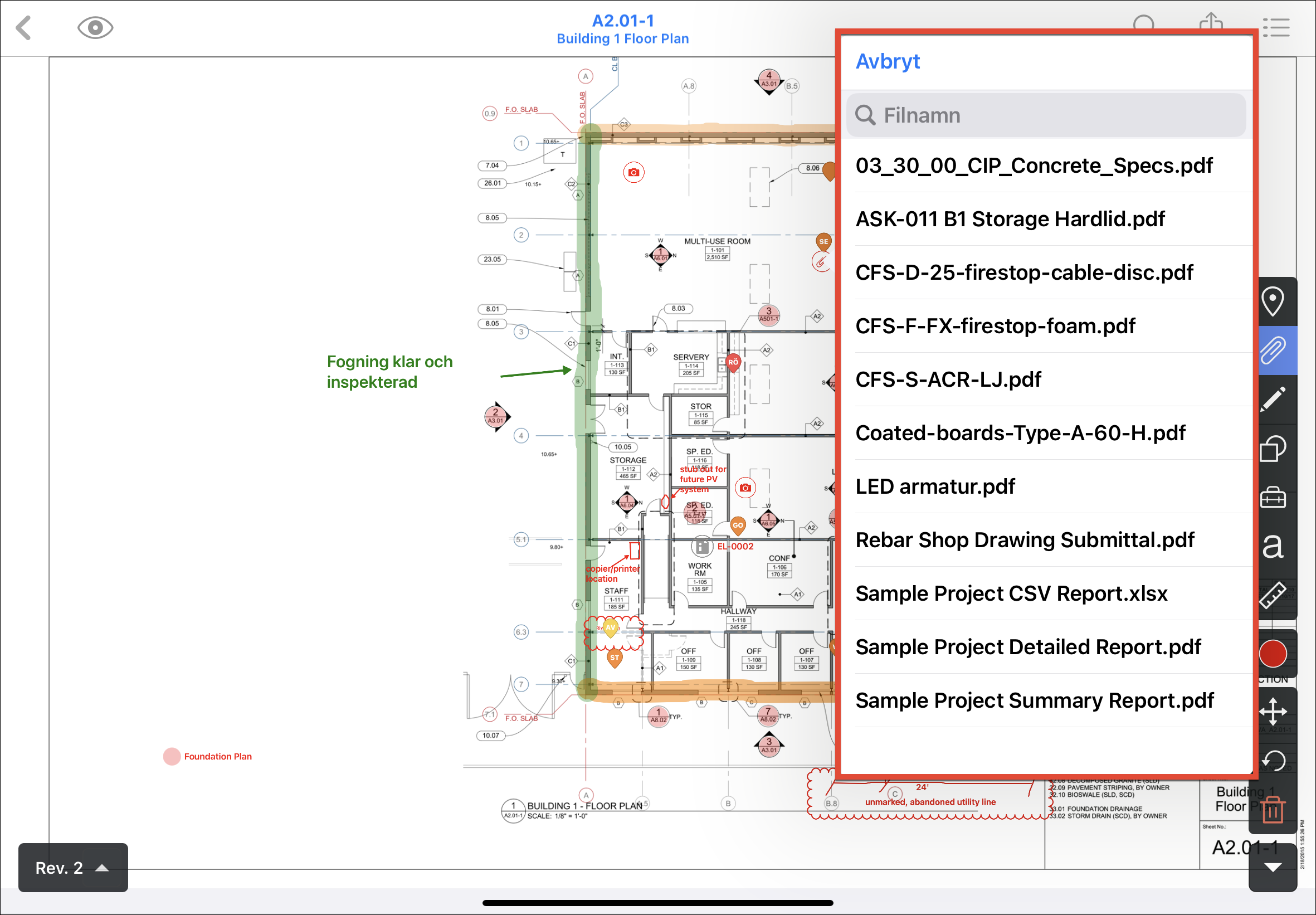

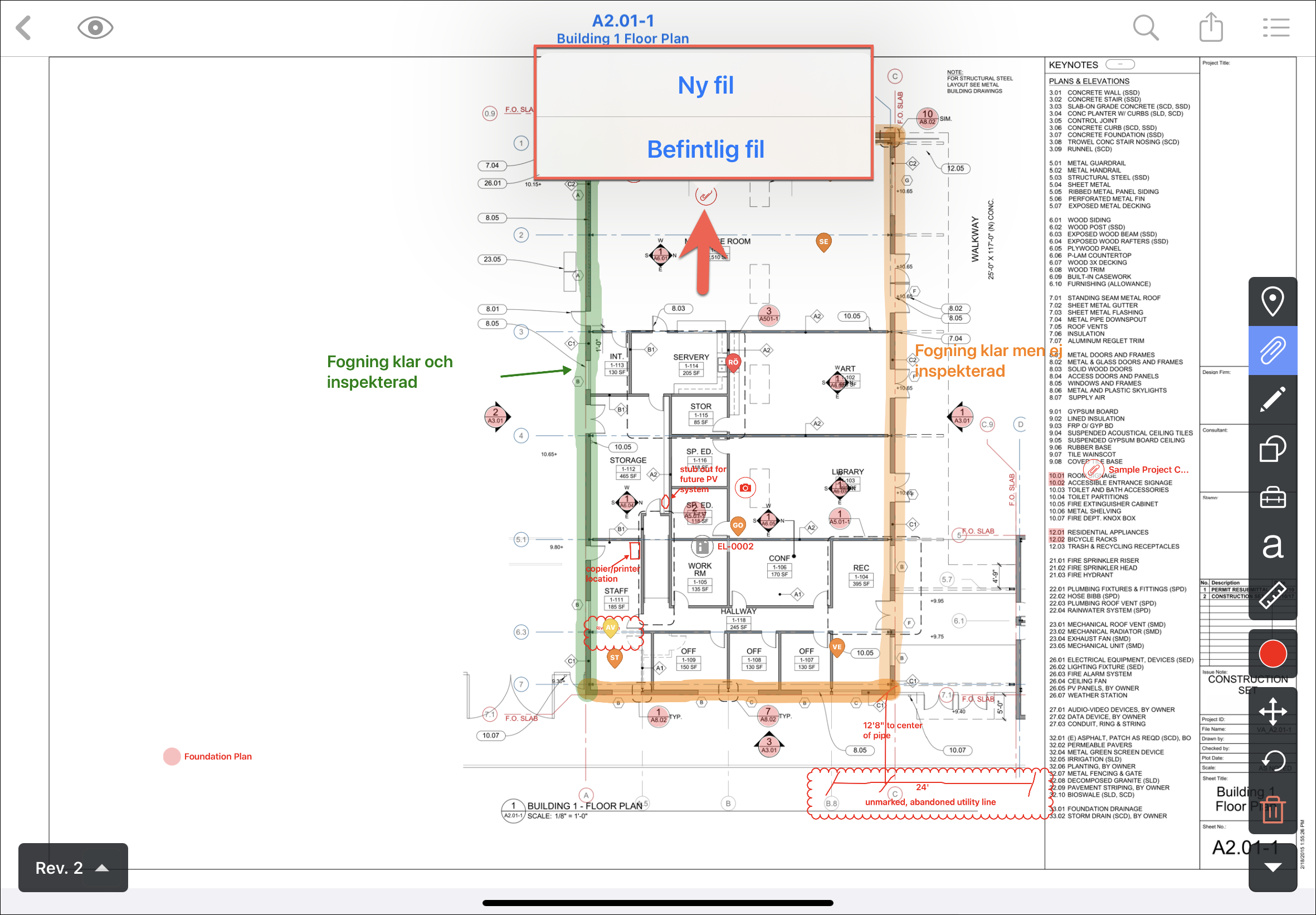

Det tredje alternativet låter dig bifoga filer med hjälp av gem-ikonen. Genom att välja detta alternativ kan du lägga till en ny eller befintlig fil till dina ritningar.

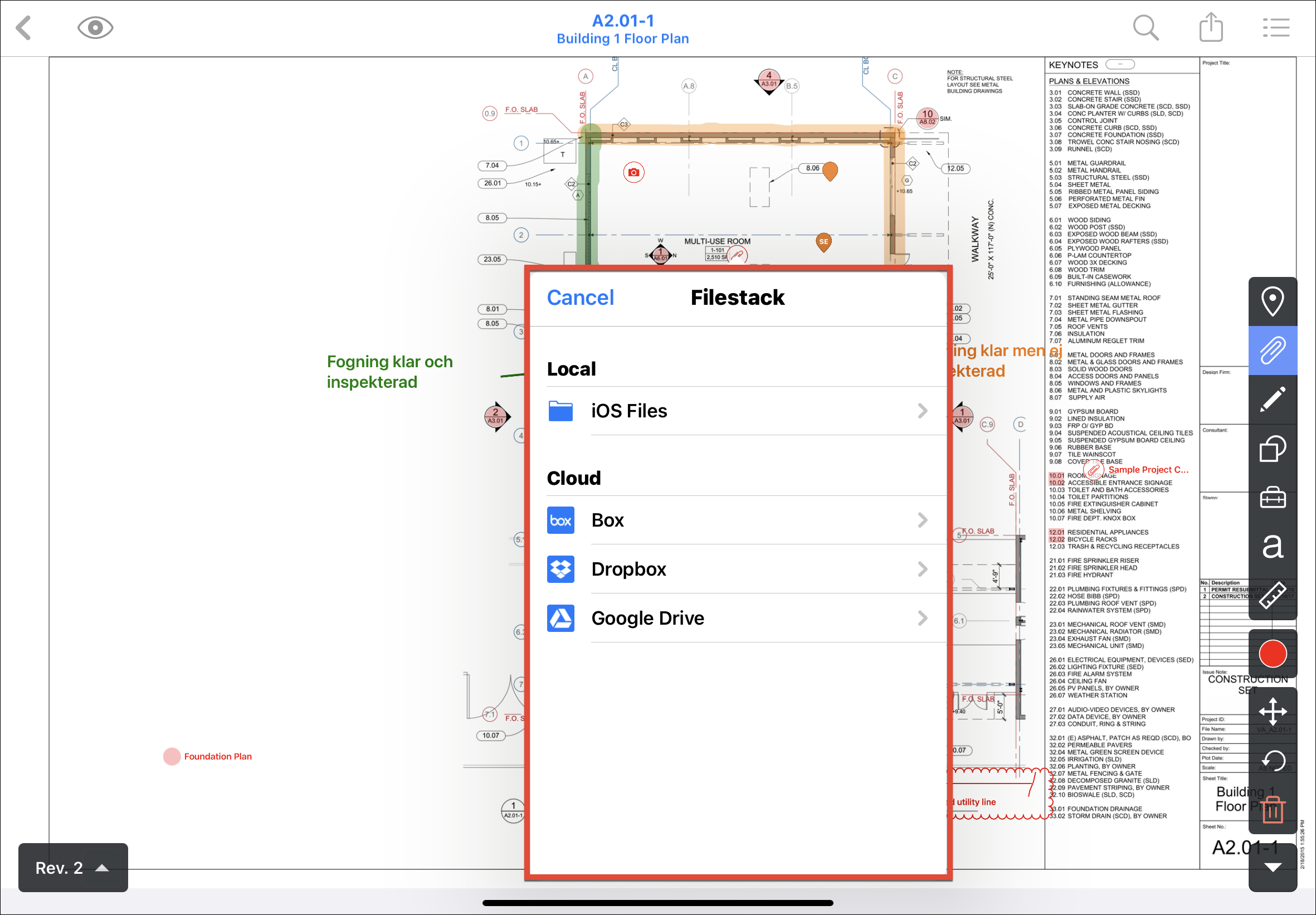

Genom att välja ”Ny fil” kan du ladda upp en pdf-fil från din enhet, eller Box / Dropbox / Google Drive om du har dem kopplade till Fieldwire.
Genom att klicka på "Befintlig fil" kan du välja en fil som du redan har i fliken Filer i Fieldwire.

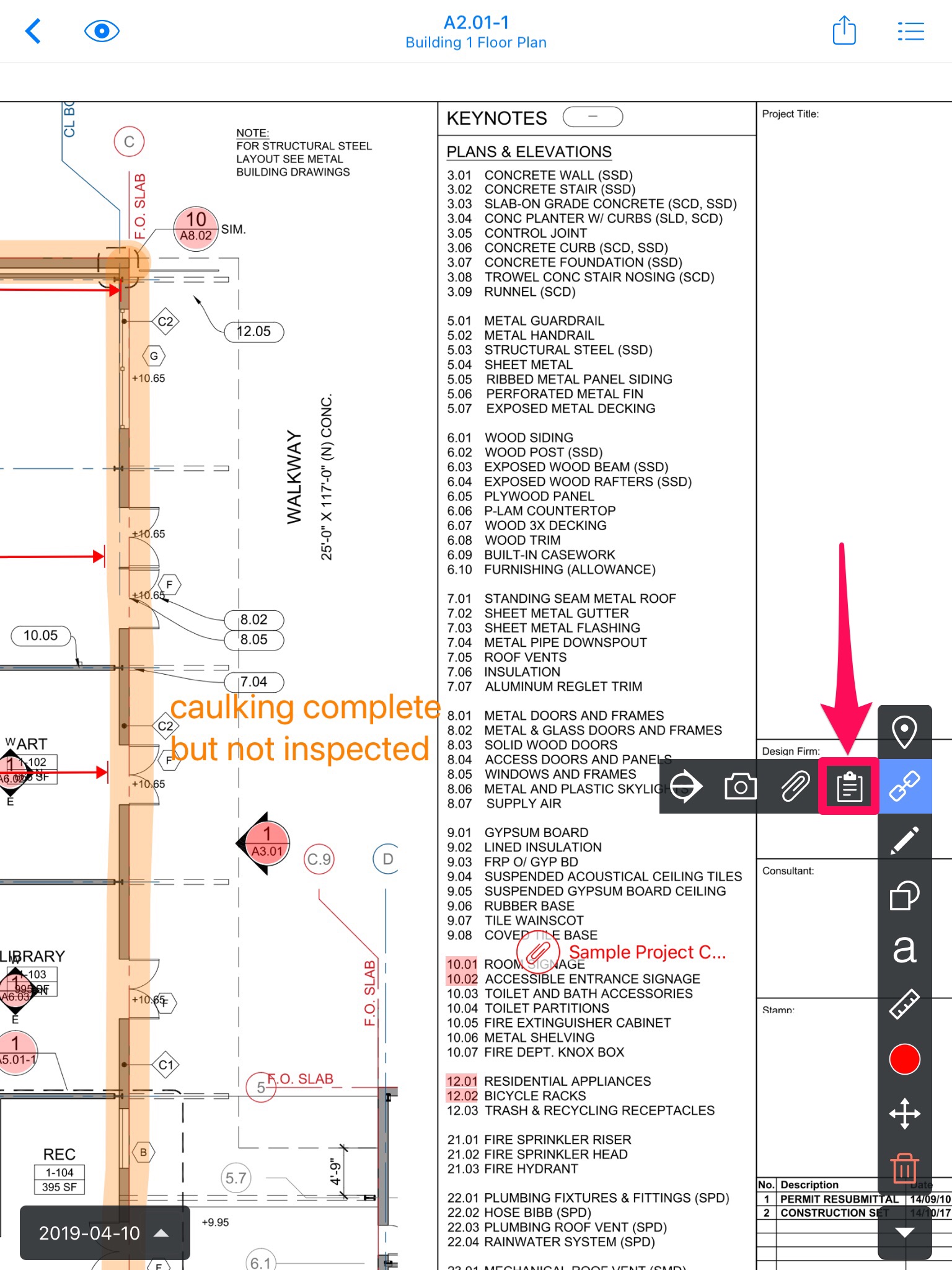

Det fjärde länkningsalternativet är ikonen för urklipp, som gör att du kan bifoga formulär till dina ritningar. Detta alternativ är tillgängligt för användare av vårt Business-paket.

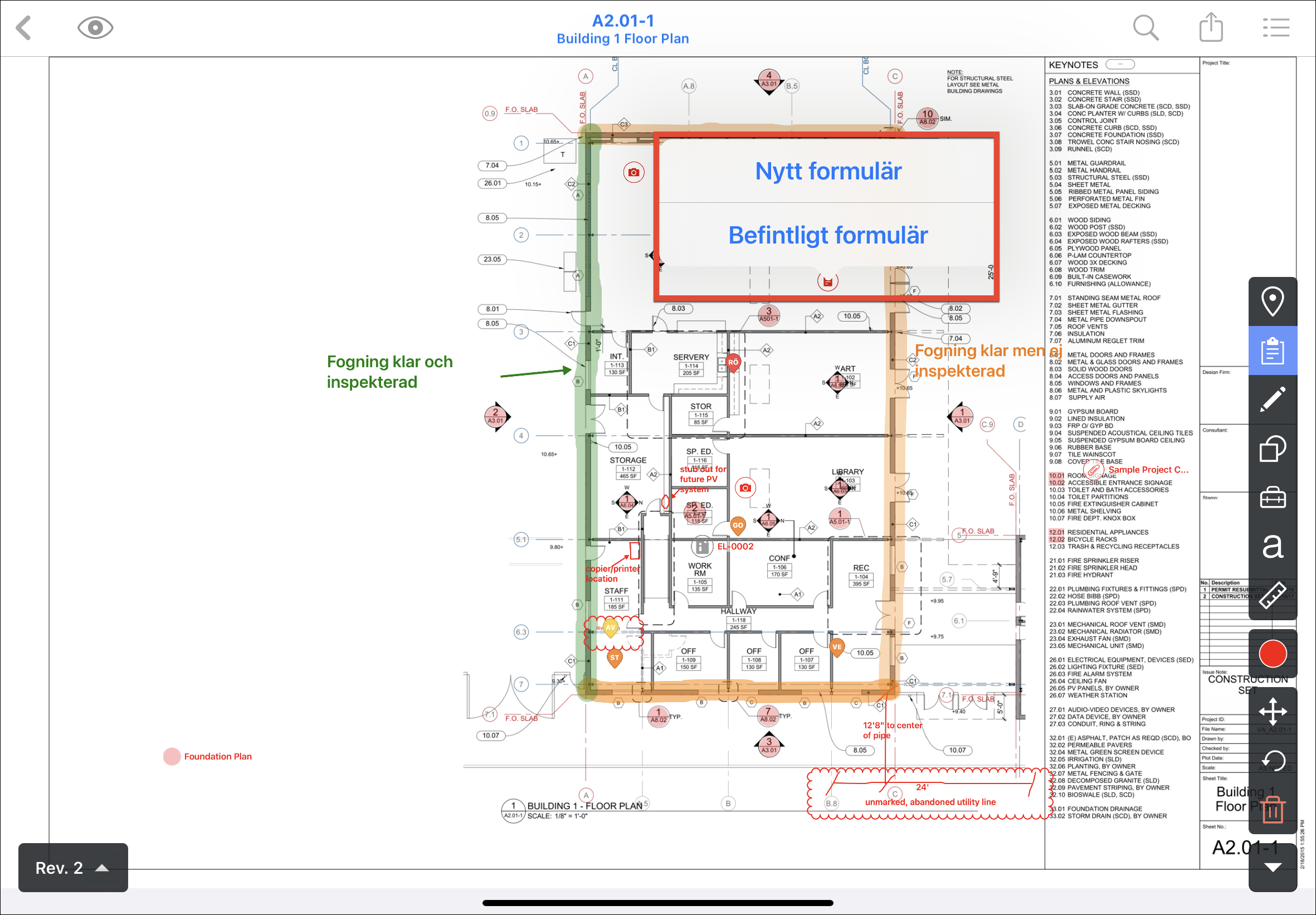

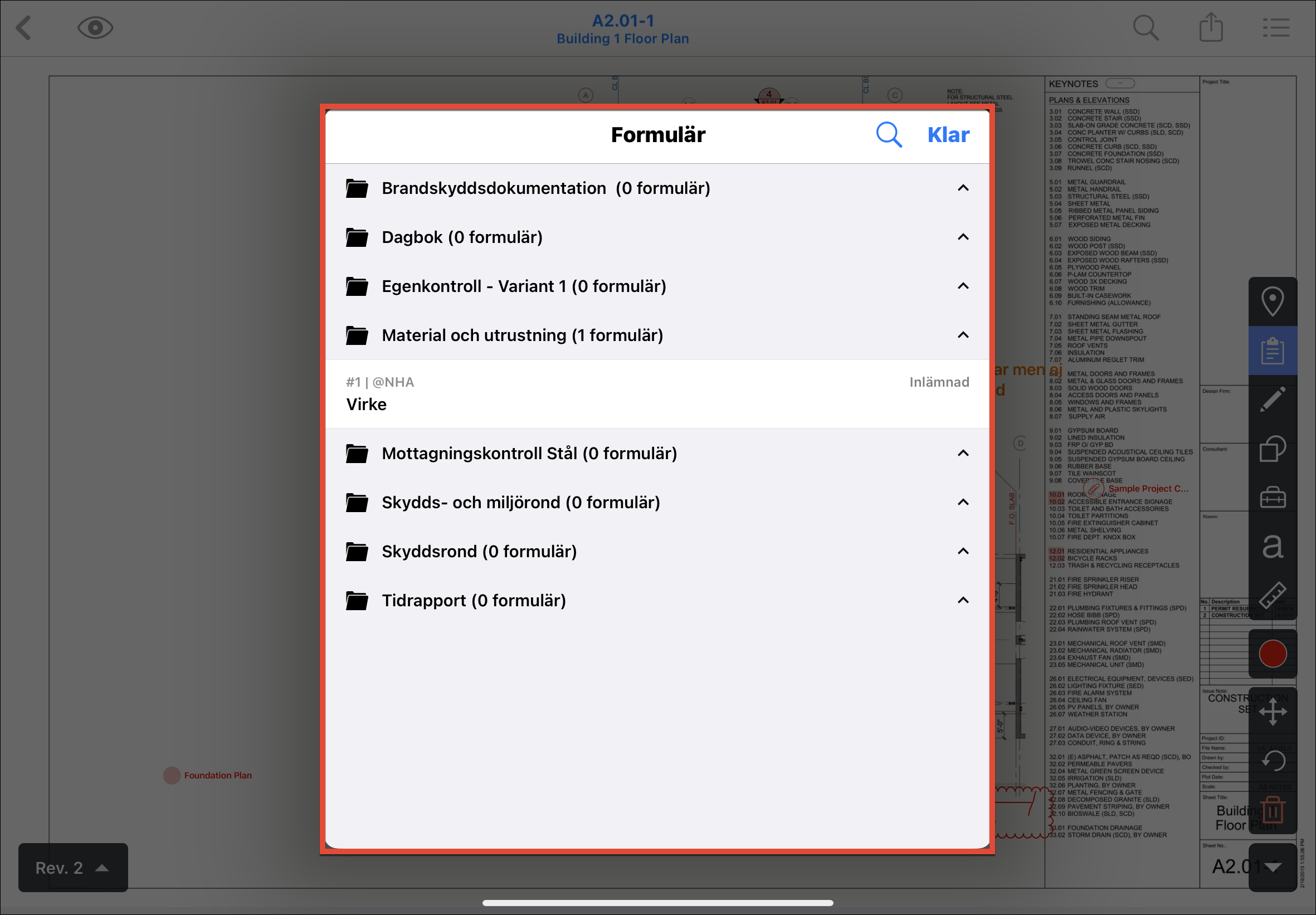

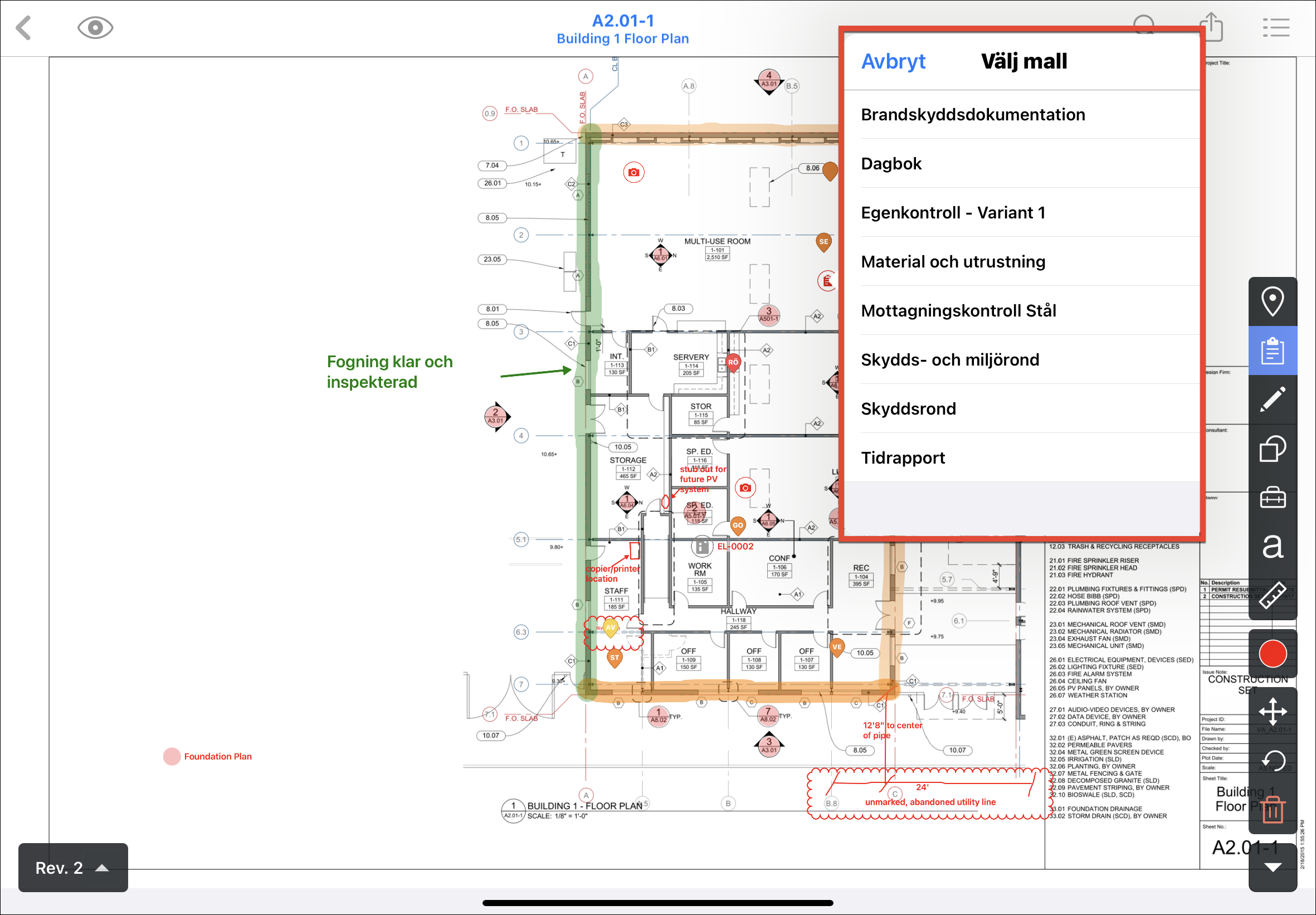

När du lägger till formulärikonen på ritningen kan du välja mellan att lägga till ett nytt eller ett redan befintligt formulär. Om du väljer “Nytt formulär” uppmanas du att välja vilken formulärmall du vill använda och sedan kan du skapa och fylla i ett nytt formulär.
Om du väljer "Befintligt formulär" kan du bifoga formulär som redan har skapats och som finns i fliken Formulär.

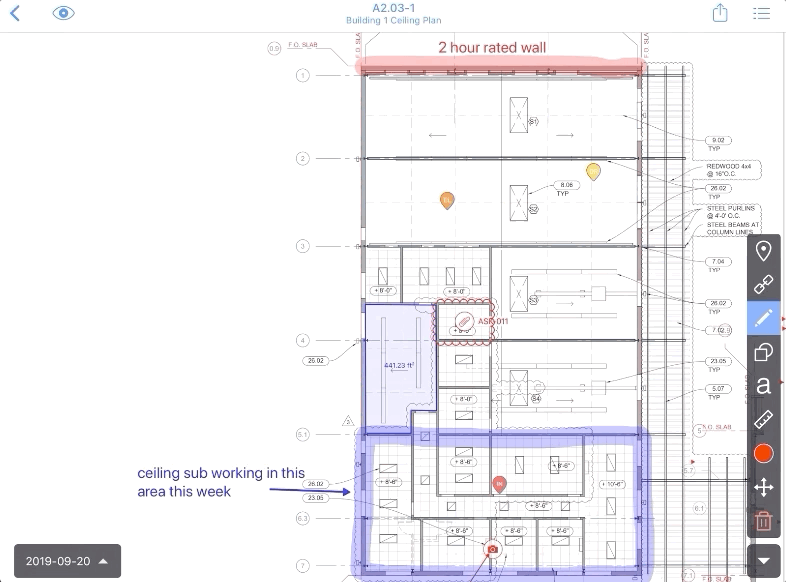

Markeringar

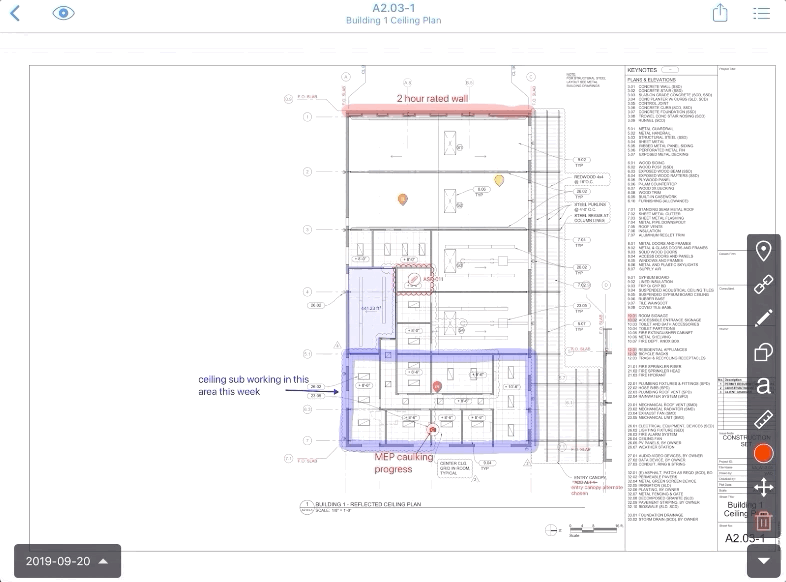

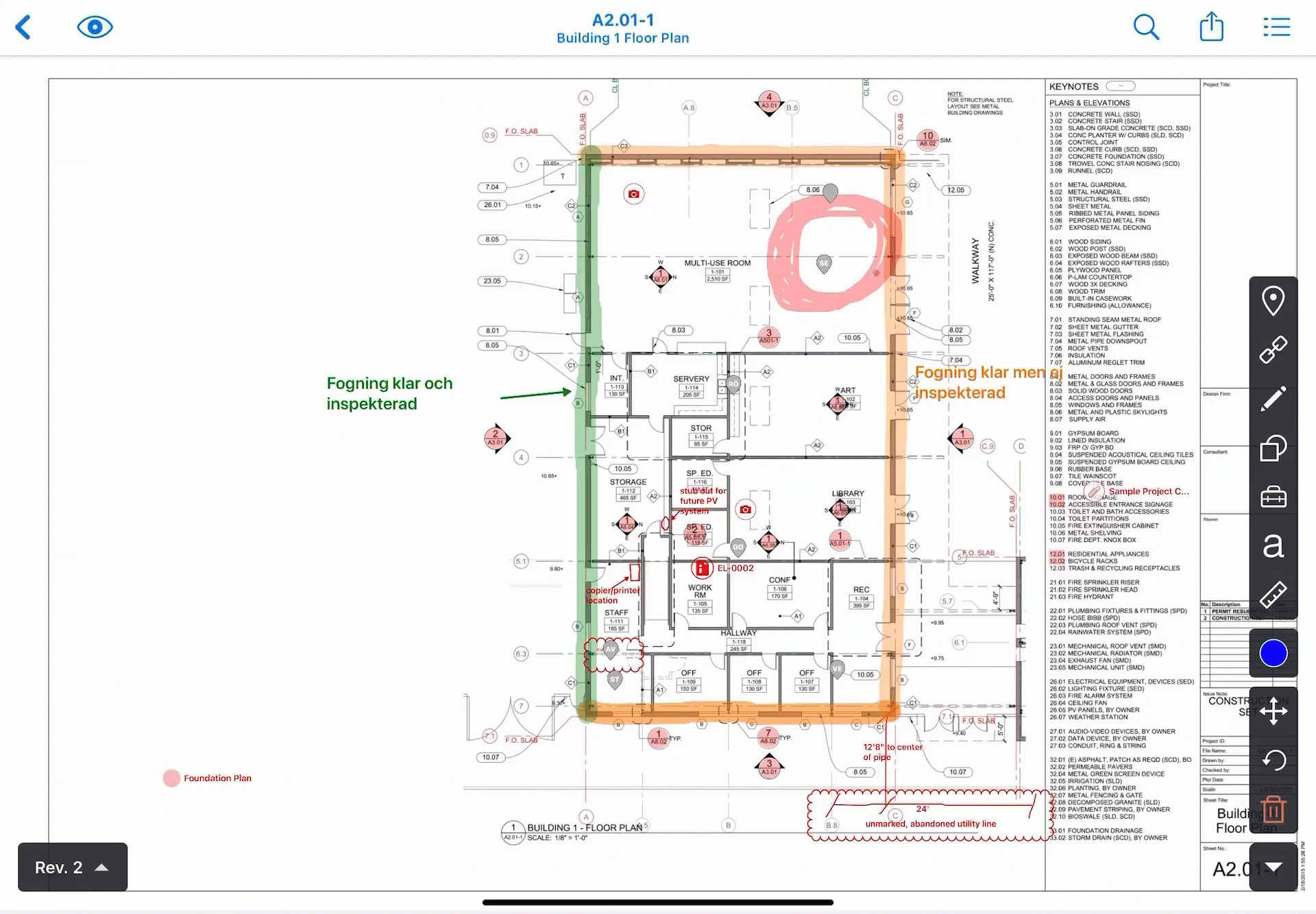

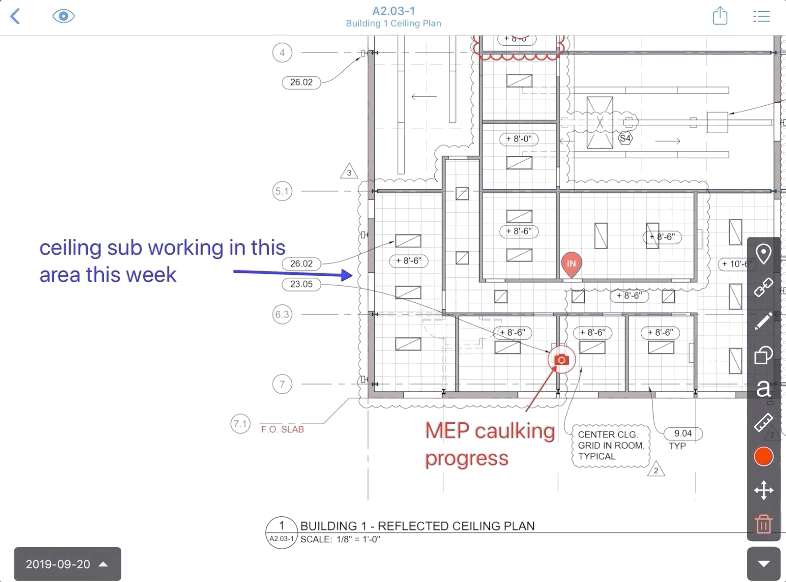

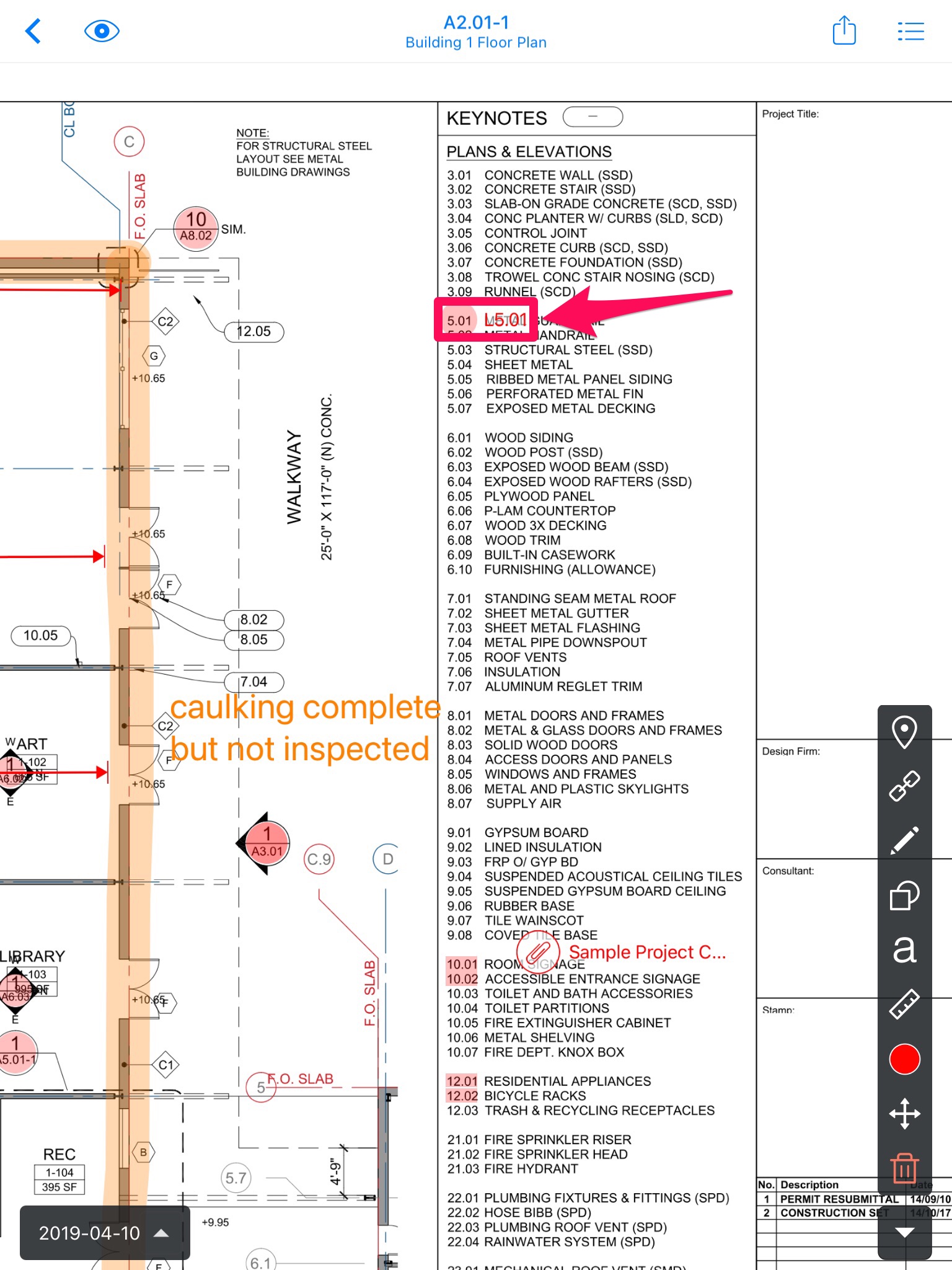

Använd markeringsverktygen för att skapa linjer och markeringar i olika tjocklekar och färger. Du kan lägga till raka linjer, pilar och en mängd olika former, bland annat moln, rektanglar, cirklar och ett formverktyg med flera linjer.
När du använder en rak linje, flera linjer eller en pil, kan du använda ett förstoringsglas för att se till att dina markeringar blir korrekta.
Du kan också lägga till textmarkeringar för att göra anteckningar på ritningarna.
Administratörer och medlemmar kan justera färg och tjocklek på en rak linje eller klottermarkering genom att trycka och hålla inne på en specifika markering och sedan ändra dess ”Detaljer”. Om det är en textmarkering kan du också justera färg, tjocklek, teckenstorlek eller till och med själva texten.
Administratörer och medlemmar kan också välja att duplicera eller ändra storlek på dessa markeringar.
Obs! Projektföljare kan bara justera detaljerna eller duplicera / ändra storlek på sina egna privata markeringar. Läs mer om detta i den här artikeln: What can I do as a Project Follower?
Ångra markeringar
Nyligen skapade markeringar kan raderas genom att klicka på knappen "Ångra". När du klickar på knappen raderas omedelbart den senaste markeringen som du gjorde på ritningen under den senaste tiden.
Symboler för markeringar

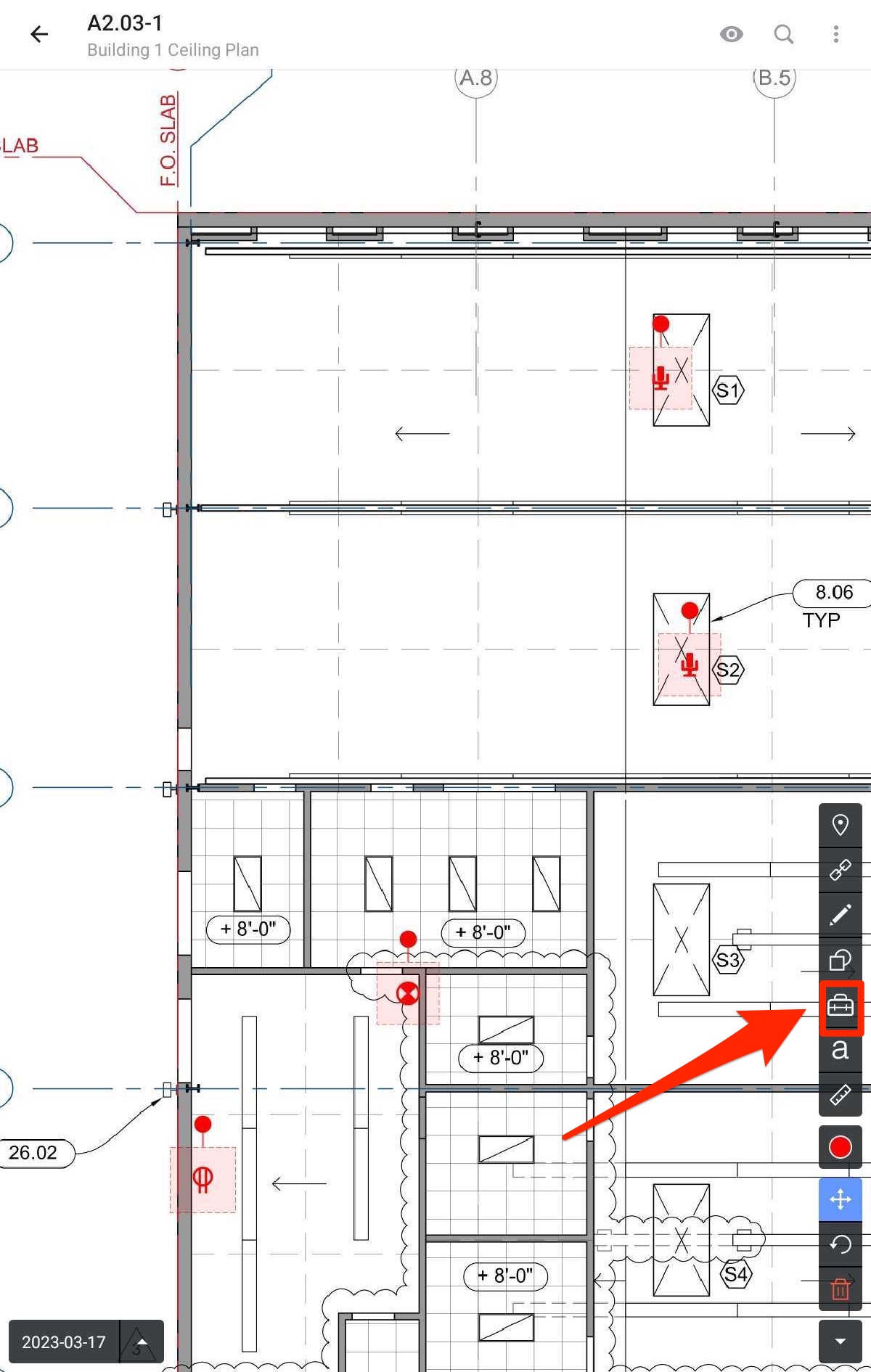

Fieldwire ger nu användarna möjlighet att lägga till markeringssymboler i sina ritningar på sina mobila iOS- och Android-enheter.
iOS:
Android:

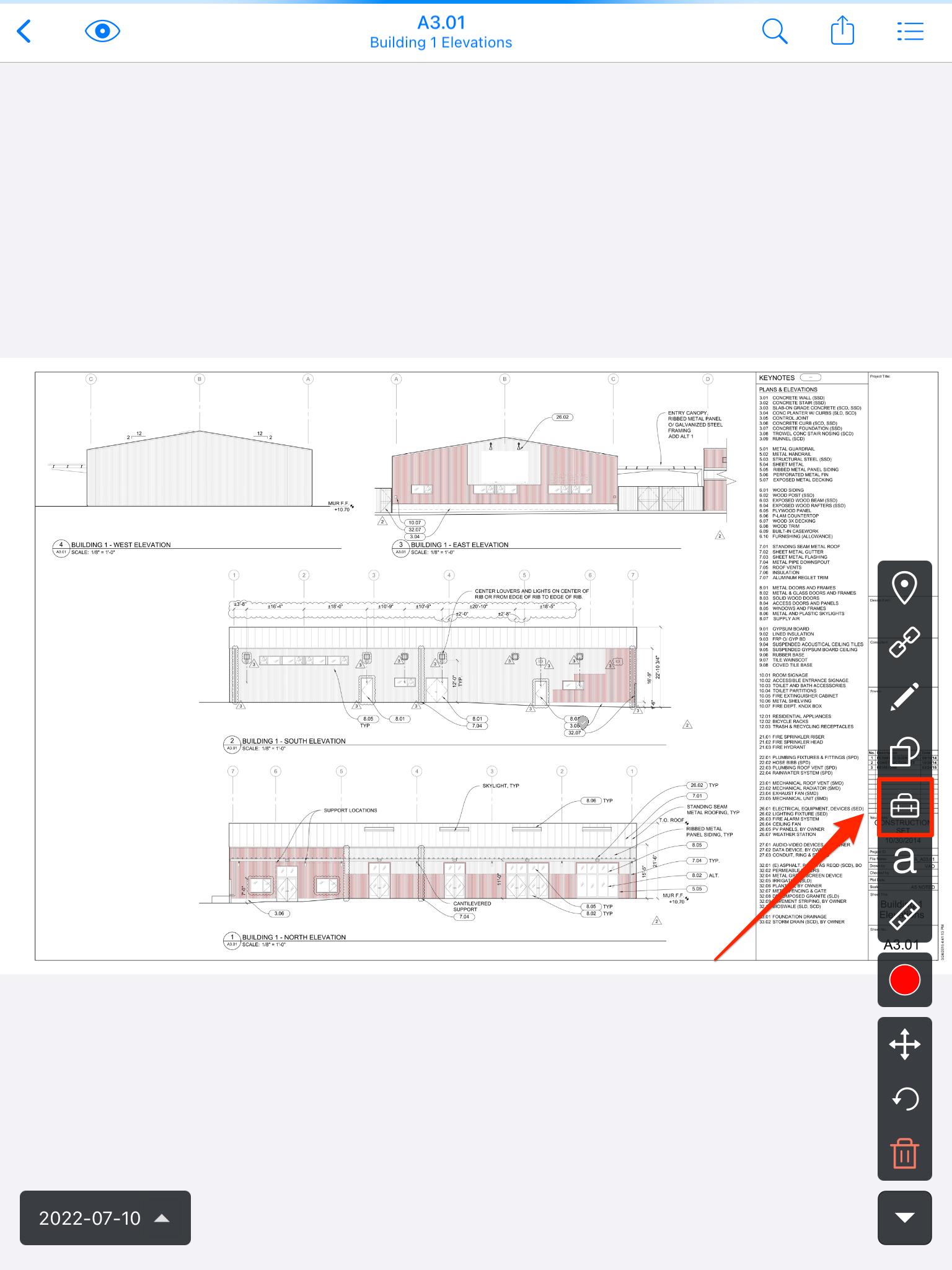

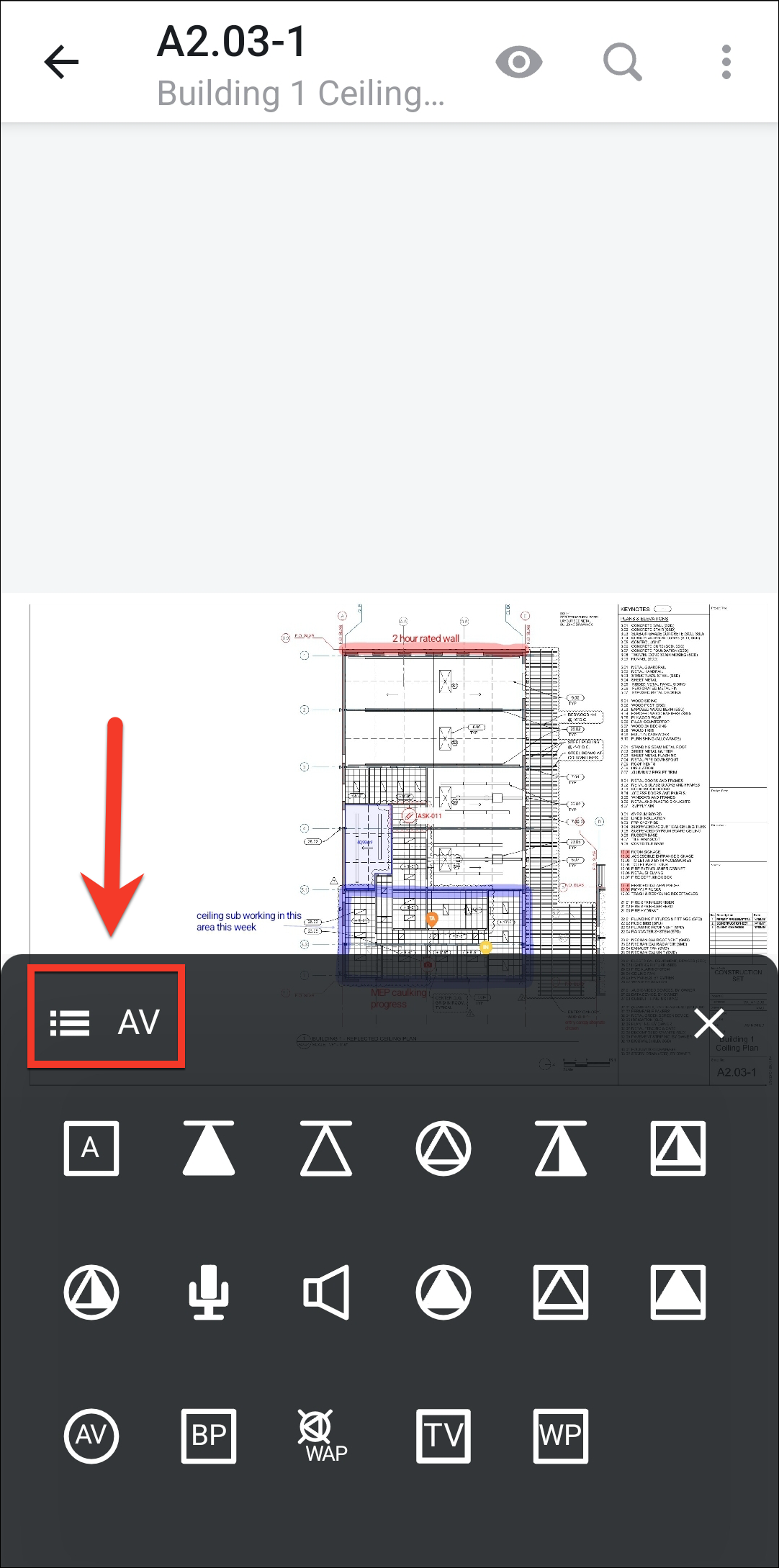

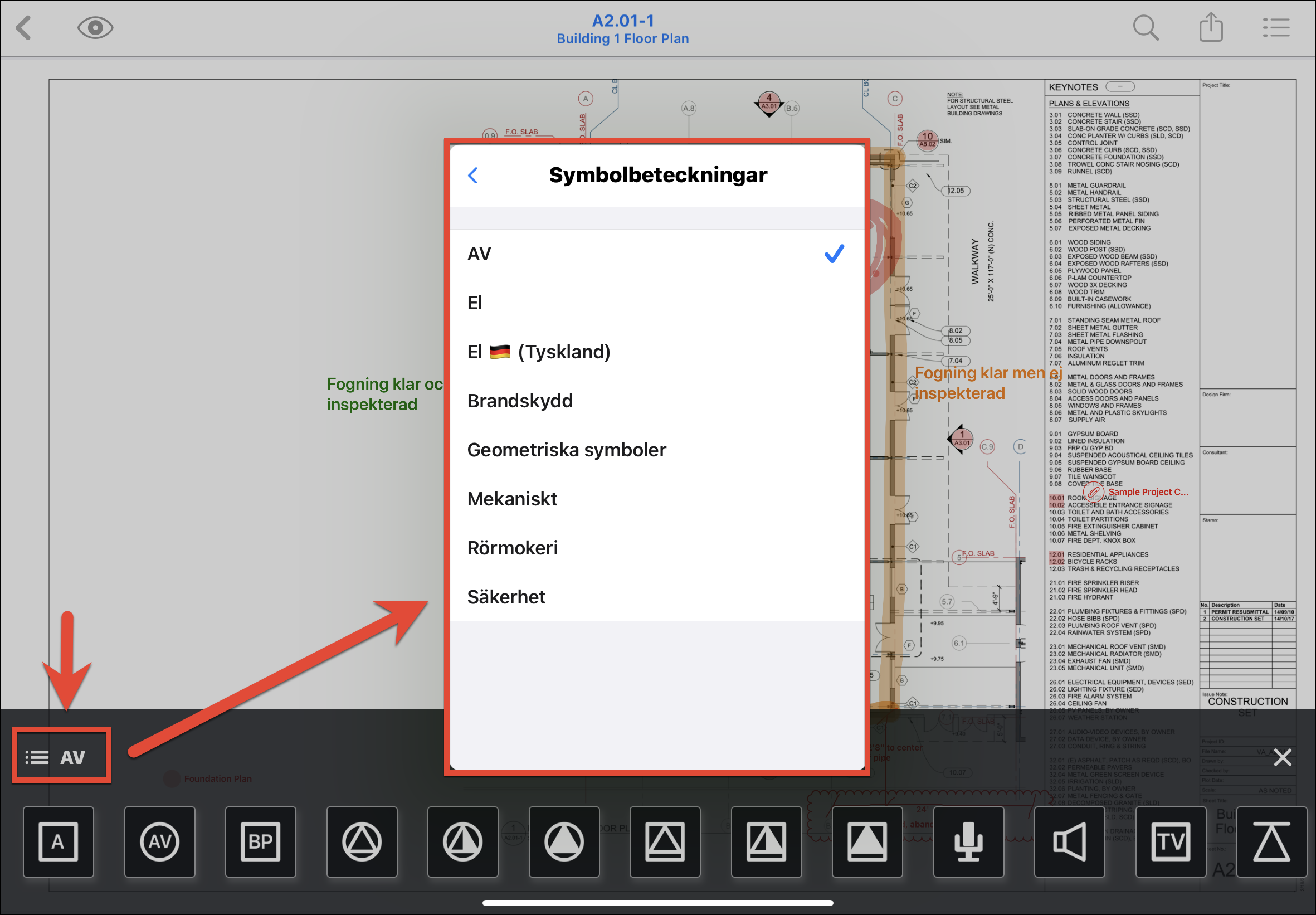

Den här nya funktionen är tillgänglig för alla användare och markeringssymbolerna är uppdelade i bland annat följande kategorier: Audiovisuella, Elektriska, Brandskydd, Geometriska symboler och Säkerhet. För att använda markeringssymbolerna klickar du på ikonen längst ned till vänster, enligt skärmbilden nedan, väljer vilken kategori du vill ha, väljer en symbol och klickar på ritningen för att placera symbolen. Du kan klicka var som helst på ritningen för att fortsätta lägga till symbolen.
iOS:

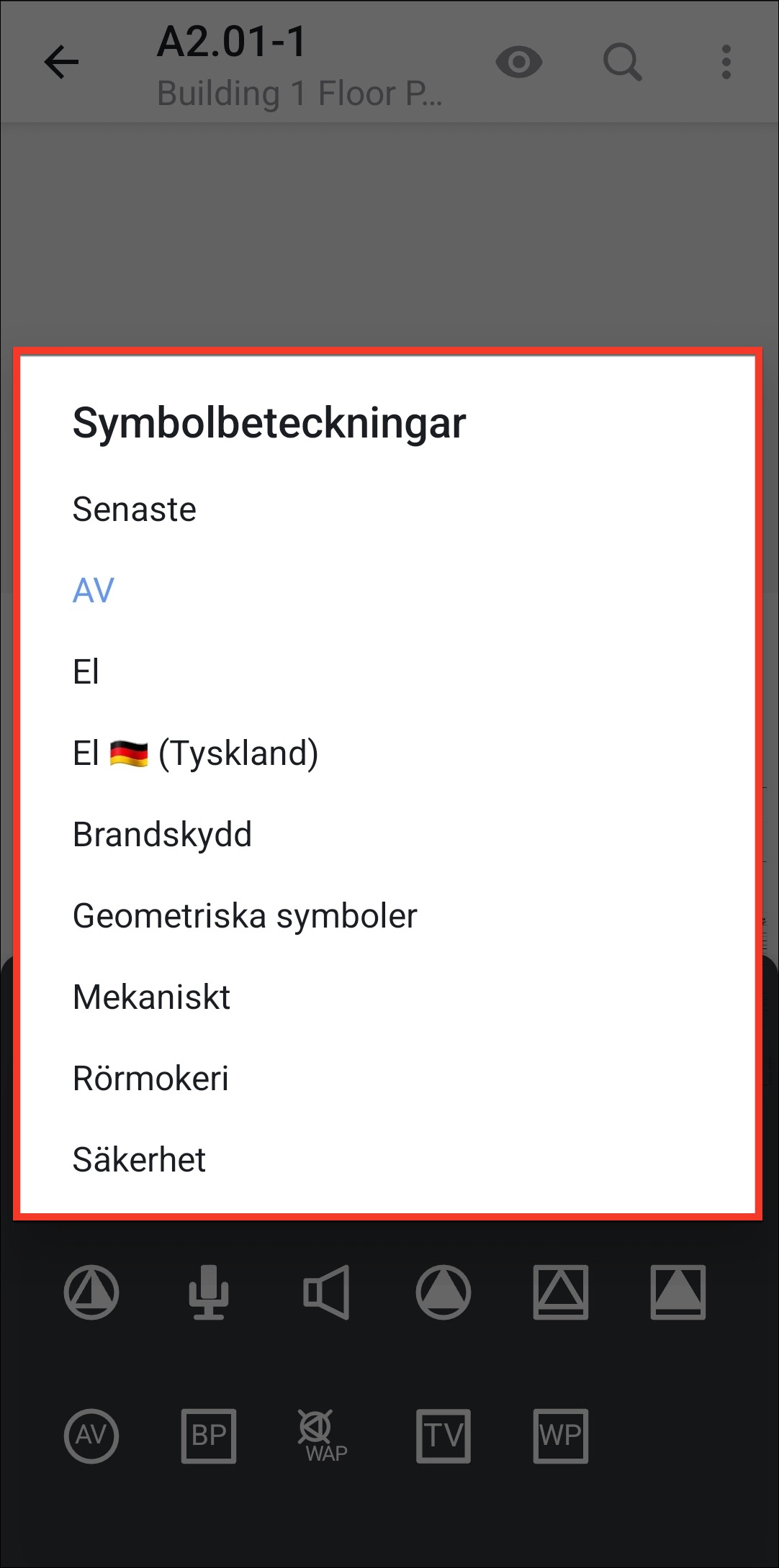

Android:
Obs! För information om markeringssymboler på webben, se vår artikel här.
Ett par saker till att notera angående markeringssymboler:
- För närvarande kan du inte skapa egna symboler. Vi har lagt till kategorin "Geometriska former" så att du kan lägga till dessa former som platshållare/generiska symboler. Vi har börjat med ett litet bibliotek av symboler, och vi är öppna för förfrågningar om att lägga till fler! Om du vill att fler symboler ska läggas till kan du skicka ett e-postmeddelande till support@fieldwire.com med ett exempel på symbolen. Vi ser fram emot att höra vilka andra symboler som borde finnas i Fieldwire!
- Markeringssymboler finns endast på ritningar, inte på foton.
Mätningar

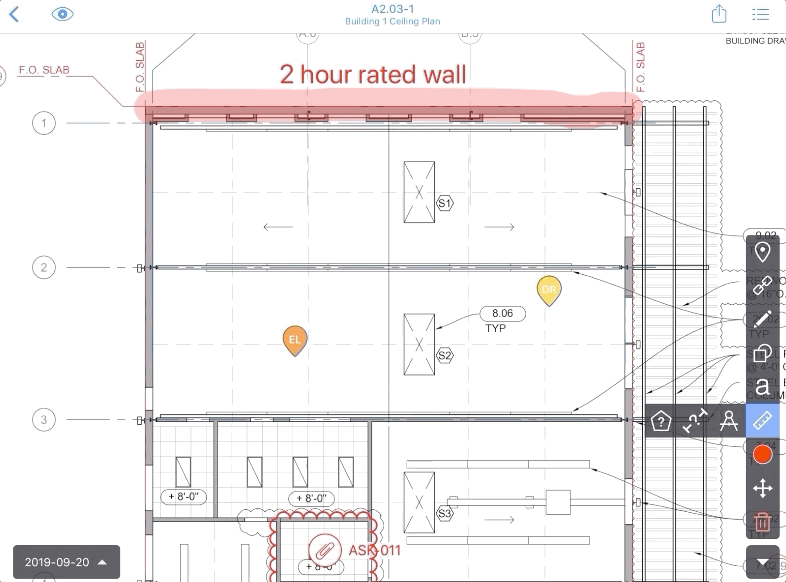

Fieldwire kalibrerar automatiskt din ritning när du laddar upp den, om det är en vektor- eller textbaserad PDF med en skala. Du kan också kalibrera dina ritningar manuellt med hjälp av mätverktyget. När ritningen är kalibrerad kan du använda verktygen för mätning av yta och längd för att lägga till mått i ritningen.
Du kan dessutom använda mätverktyget för flera linjer, som gör att du kan mäta vägar, omkretsar eller andra kontinuerliga linjer med flera punkter.

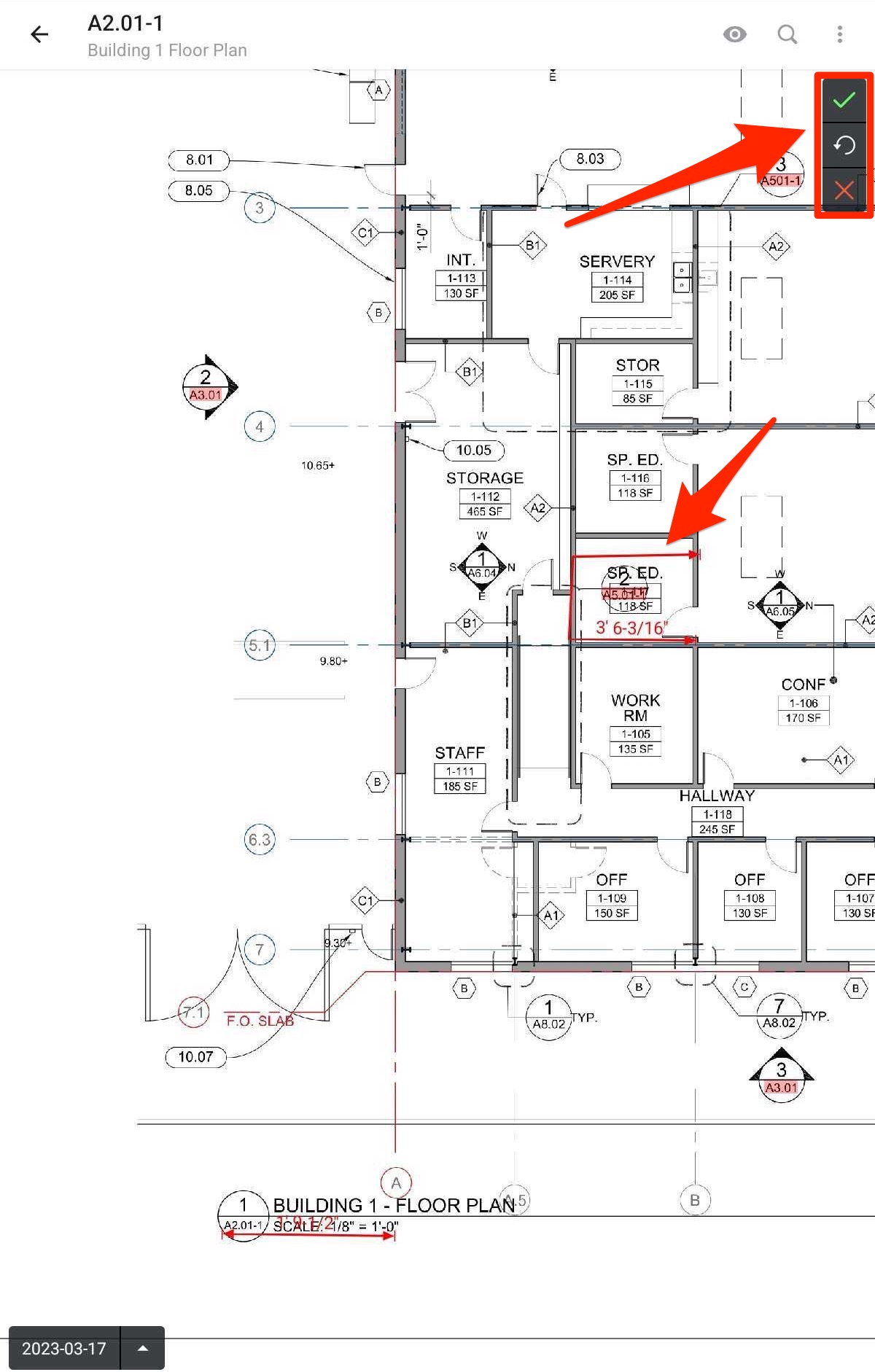

Se till att du klickar på den gröna bocken, som visas i skärmdumpen nedan, för att bekräfta och lägga till markeringen, annars sparas inte markeringen (endast på Android). Du behöver inte göra detta steg på iOS-enheter.
När du skapar en områdes- eller avståndsmätning kan du använda förstoringsverktyget för att se till att måtten blir korrekt.
Obs! Om du bara ser kalibreringsverktyget när du klickar på mätverktyget betyder det att din ritning inte har kalibrerats. Då behöver du använda kalibreringsverktyget, för att mäta skalan över en känd måttangivelse, för att kalibrera ritningen.
Färgväljare
Använd färgväljaren för att ändra färg på dina markeringar. Många använder olika färger på anteckningar för att särskilja arbetsuppgifter eller för att markera specifika arbetsområden.
Obs! Projektföljare kan endast använda privata markeringar.
Flytta och radera
När du använder verktygen ”Flytta” eller ”Ta bort” kan du flytta eller radera specifika markeringarna. Observera att om du raderar en markering finns det inget sätt att återställa den, så var försiktig när du raderar.
”Tryck och håll” på fästa uppgifter och markeringar
När du öppnar ett ritning på din mobila enhet är det möjligt att "trycka och hålla" på fästa uppgifter, och på vissa markeringar på ritningen, för att få fram en meny med åtgärder.
”Tryck och håll” på fästa markeringar

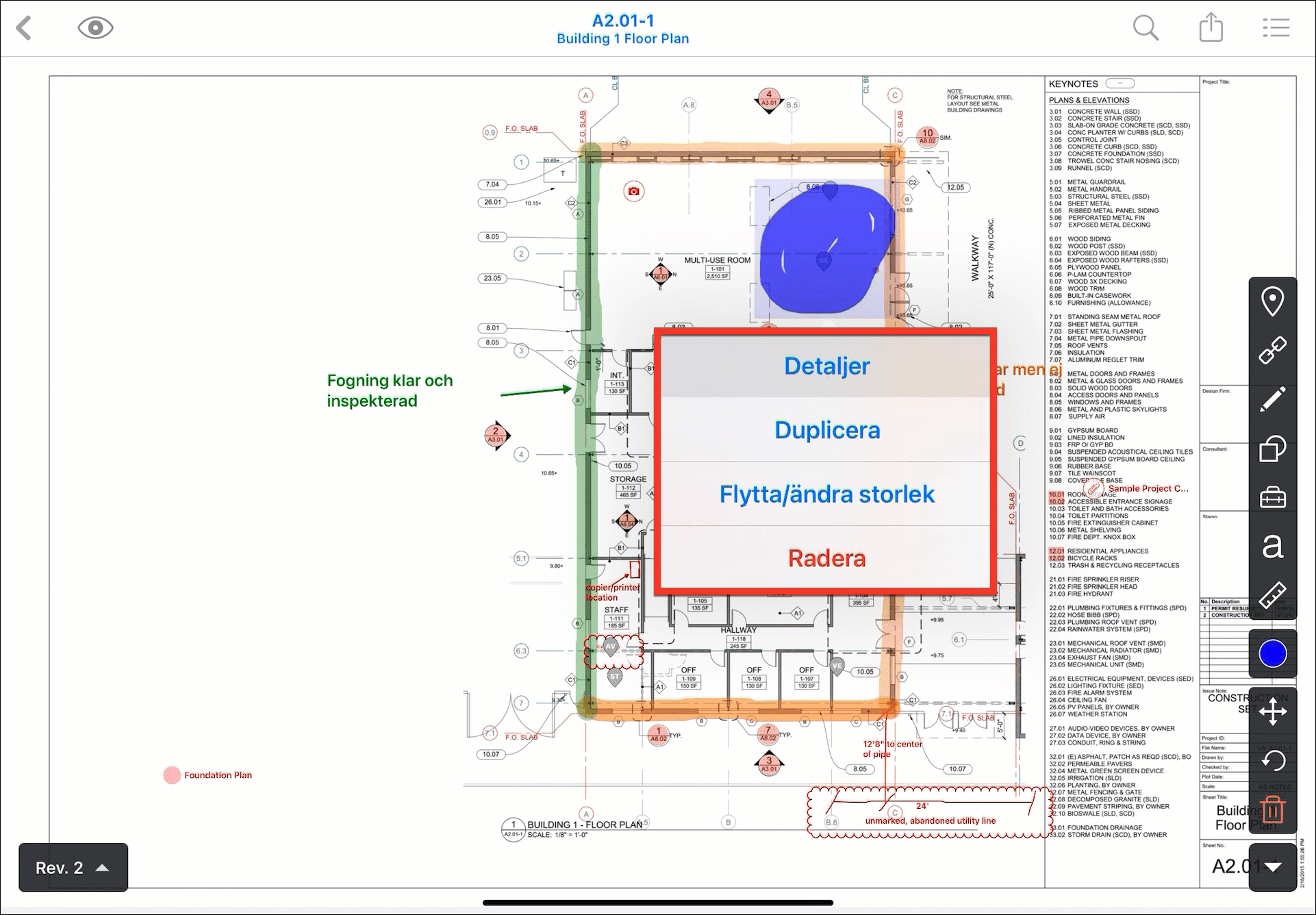

När du trycker på och håller nere vissa markeringar, t.ex. markeringar med överstrykningspenna, linjer och former, visas en meny med åtgärder. Dessa åtgärder inkluderar: Detaljer, Duplicera, Flytta/ändra storlek och Radera.
Formfyllning

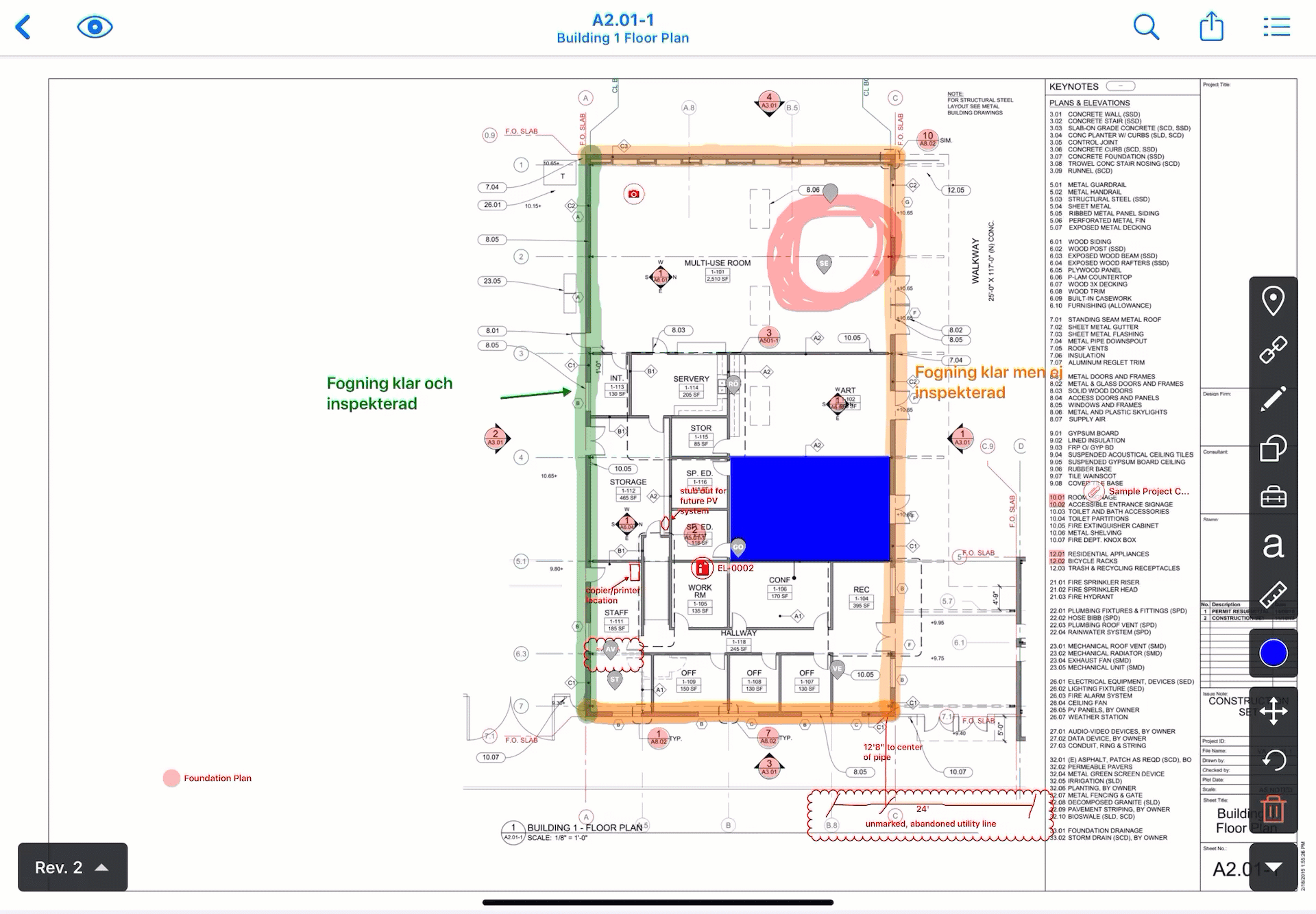

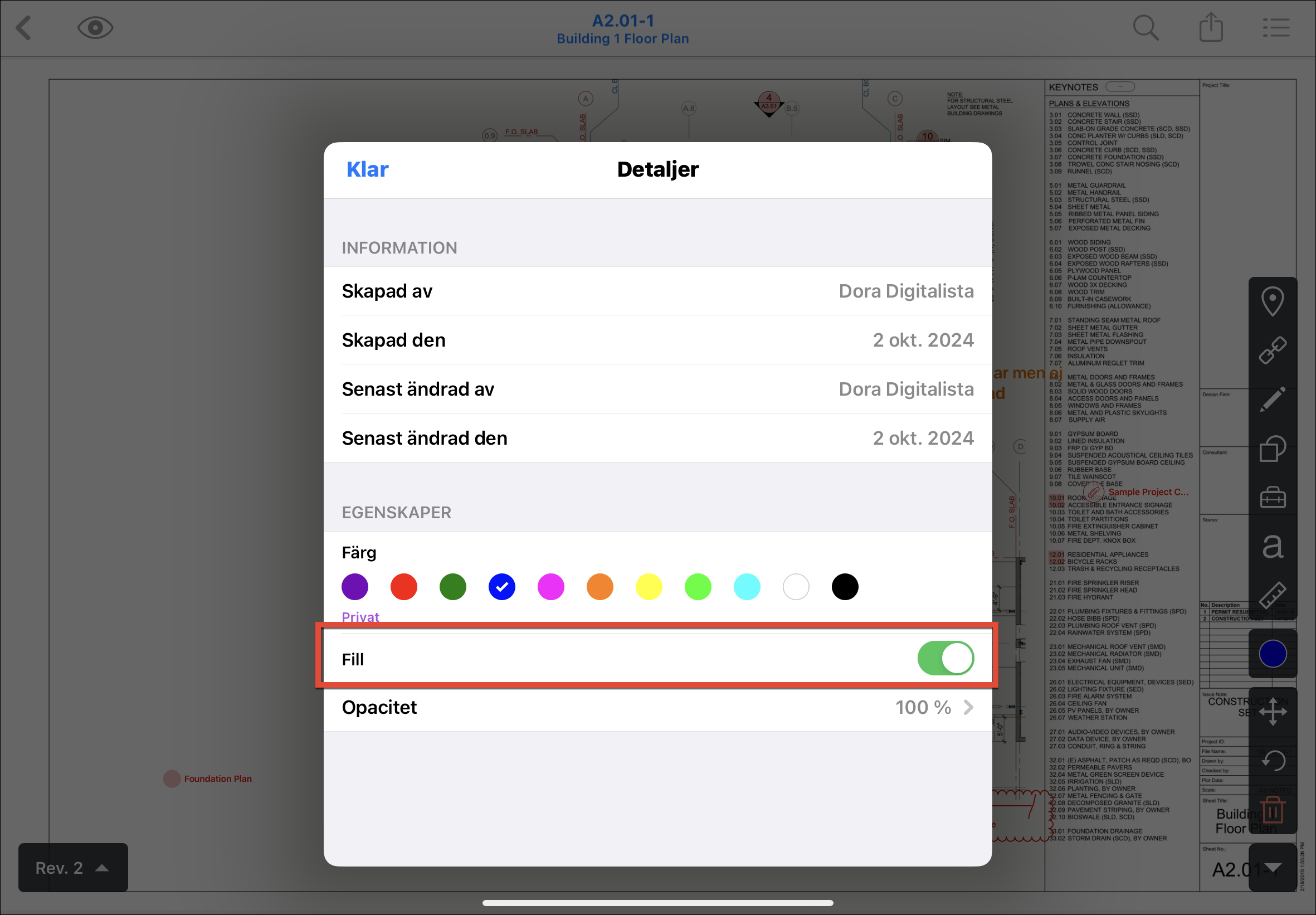

Fieldwire låter dig fylla i dina formmarkeringar. Genom att trycka och hålla på formmarkeringarna ser du alternativet ”Detaljer”. När du har klickat på "Detaljer" ser du knappen för "Fill". För att aktivera formfyllningen behöver du helt enkelt klicka på knappen. När du har klickat på knappen blir formen enfärgad, men du kan göra den mer genomskinlig genom att ändra opacitetsprocenten. Ju lägre procentsats, desto mer transparent (mer genomskinlig) blir formen.
Förutom att fylla i formen kan du, genom att klicka på ”Detaljer”, ändra färg samt se markeringsdetaljer så som ”Skapad av”, ”Skapad den”, ”Senast ändrad av” och ”Senast ändrad den”.
Filtrera markeringar

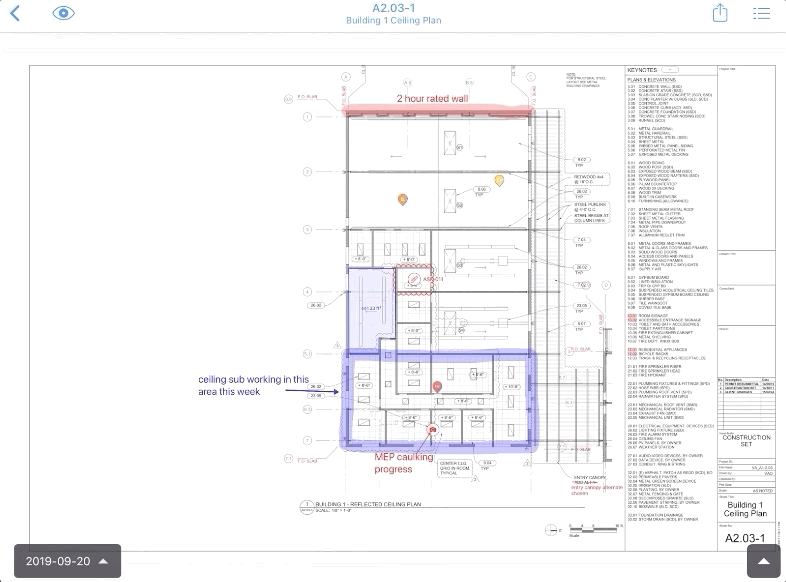

När du har många uppgifter och markeringar på dina ritningar kanske du vill ha möjlighet att se en helt ren version av ritningen, eller bara visa vissa lager eller färger av markeringar. Du hittar en ögonikon i det övre vänstra hörnet, som låter dig göra just det.

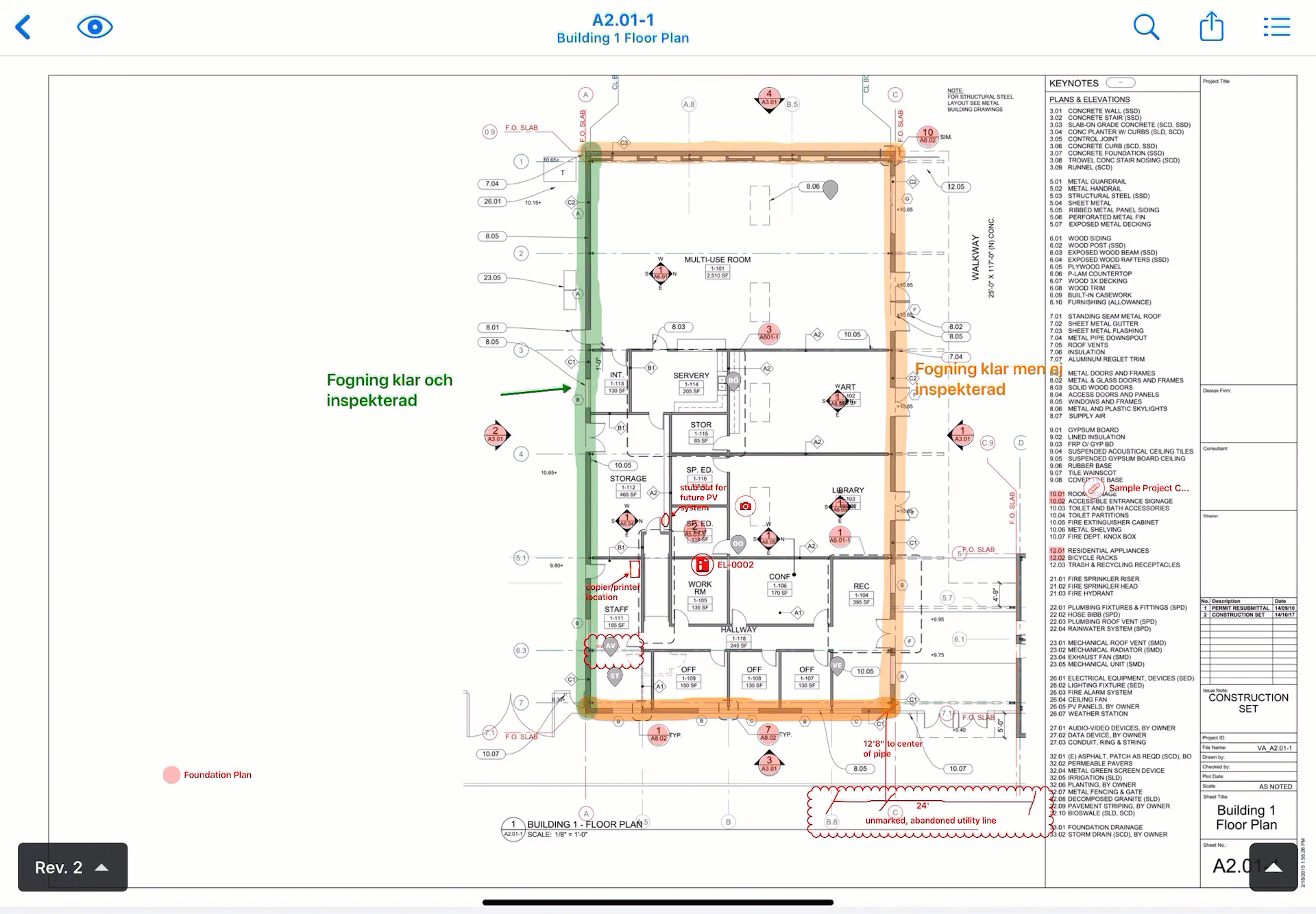

Avmarkera rutan ”Alla lager” för att visa din ritning med alla dolda markeringar, eller välj de uppgiftstyper, markeringsfärger och länktyper som du vill se.
Mer information
I följande artiklar finns mer information om hur du använder dig av markeringar i Fieldwire:
