¿Cómo uso la pestaña de Planos en la web? – Centro de Ayuda

Resumen

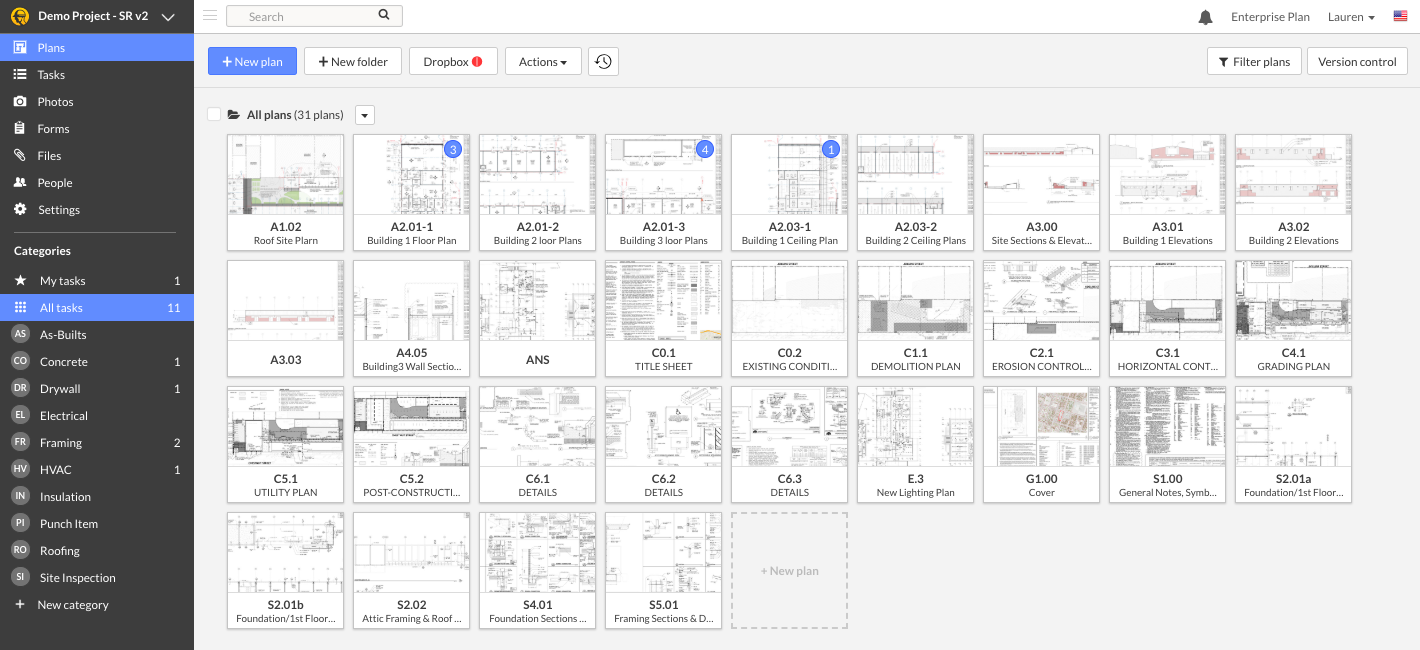

La visualización y versionado de planos es la columna vertebral de Fieldwire. En la pestaña Planos, puedes ver todos los planos subidos y agregar nuevos al proyecto. También puedes buscar planos por número de hoja y descripción en la barra de búsqueda en la parte superior de la página:

Funciones de la pestaña Planos

Agregar planos

Puedes subir planos que sean PDFs (de una o varias páginas), PNG o JPEG (actualmente no soportamos DWGs). Para más información sobre cómo formatear un plano para Fieldwire, haz clic aquí.

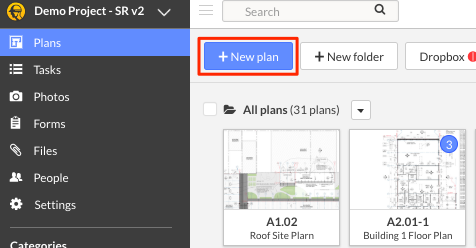

Haz clic en el botón '+ Nuevo plano' en la esquina superior izquierda de la página para subir tus archivos de planos a Fieldwire:

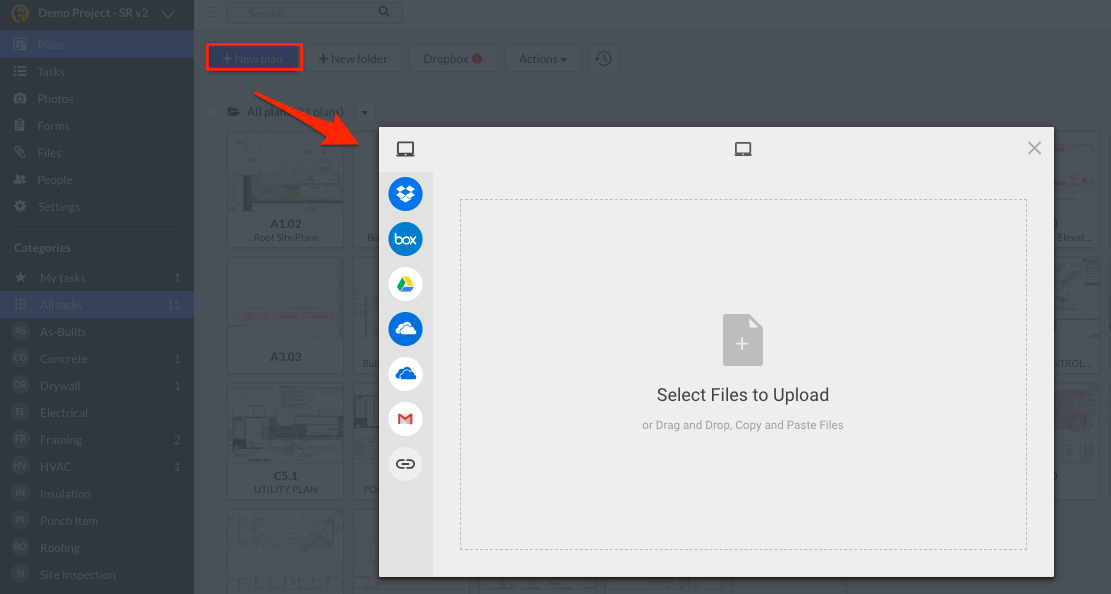

Luego elige entre varias fuentes útiles donde probablemente ya tengas almacenados tus planos para seleccionar los archivos de hojas de plano que quieres subir a Fieldwire:

Nota: Puedes subir archivos 'manualmente' desde tu computadora, Dropbox, Box, Google Drive, One Note, Gmail y desde hipervínculos activos de esta forma. Fieldwire ofrece una integración avanzada con Dropbox/ Box /OneDrive. Para más información sobre subir desde nuestra sincronización automatizada bidireccional de Dropbox/ Box / OneDrive (solo para suscripciones Business y Custom de planos), haz clic aquí.

Escaneo de planos

Cuando seleccionas archivos, son escaneados automáticamente por nuestro escáner OCR y se crean enlaces entre los diferentes planos. Fieldwire también versiona automáticamente los planos por ti.

Para más información sobre el escaneo, haz clic aquí.

Para más información sobre el versionado automático, haz clic aquí.

Quién puede agregar planos y carpetas de planos

Solo los administradores del proyecto pueden agregar o eliminar planos.

Solo los administradores del proyecto pueden agregar o eliminar carpetas de planos.

Nota: No puedes crear subcarpetas.

Cómo alternar entre vista en miniatura y vista en lista

Puedes previsualizar tus planos usando el modo Miniatura. O ver los planos por su título usando el modo de vista en lista. El modo de vista en lista no incluye una previsualización de tus planos.

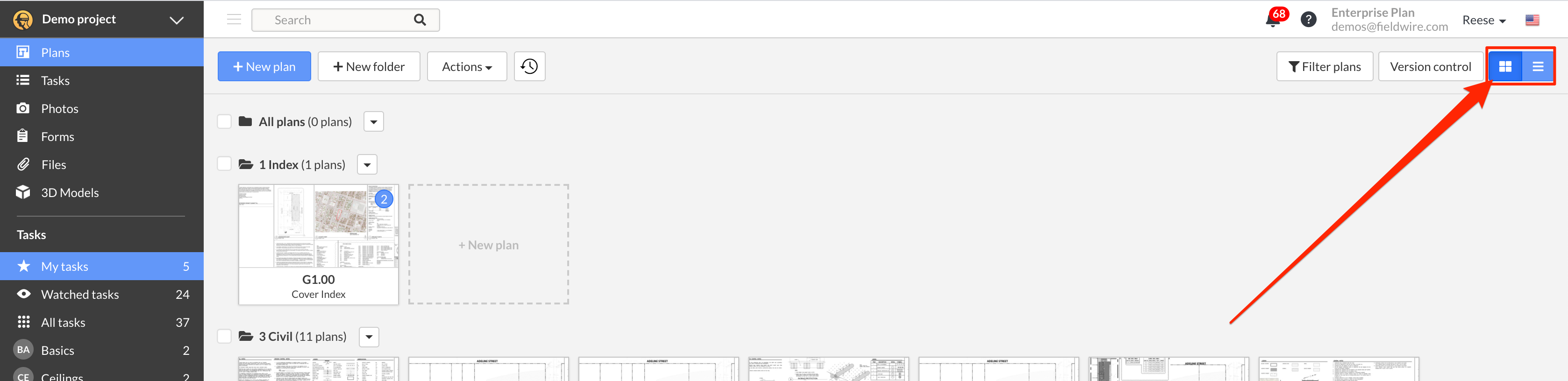

Puedes alternar entre ambos haciendo clic en el ícono de Miniatura o el ícono de Vista en lista en la esquina superior derecha de la pestaña Planos:

Abrir o colapsar planos desde el título de la carpeta

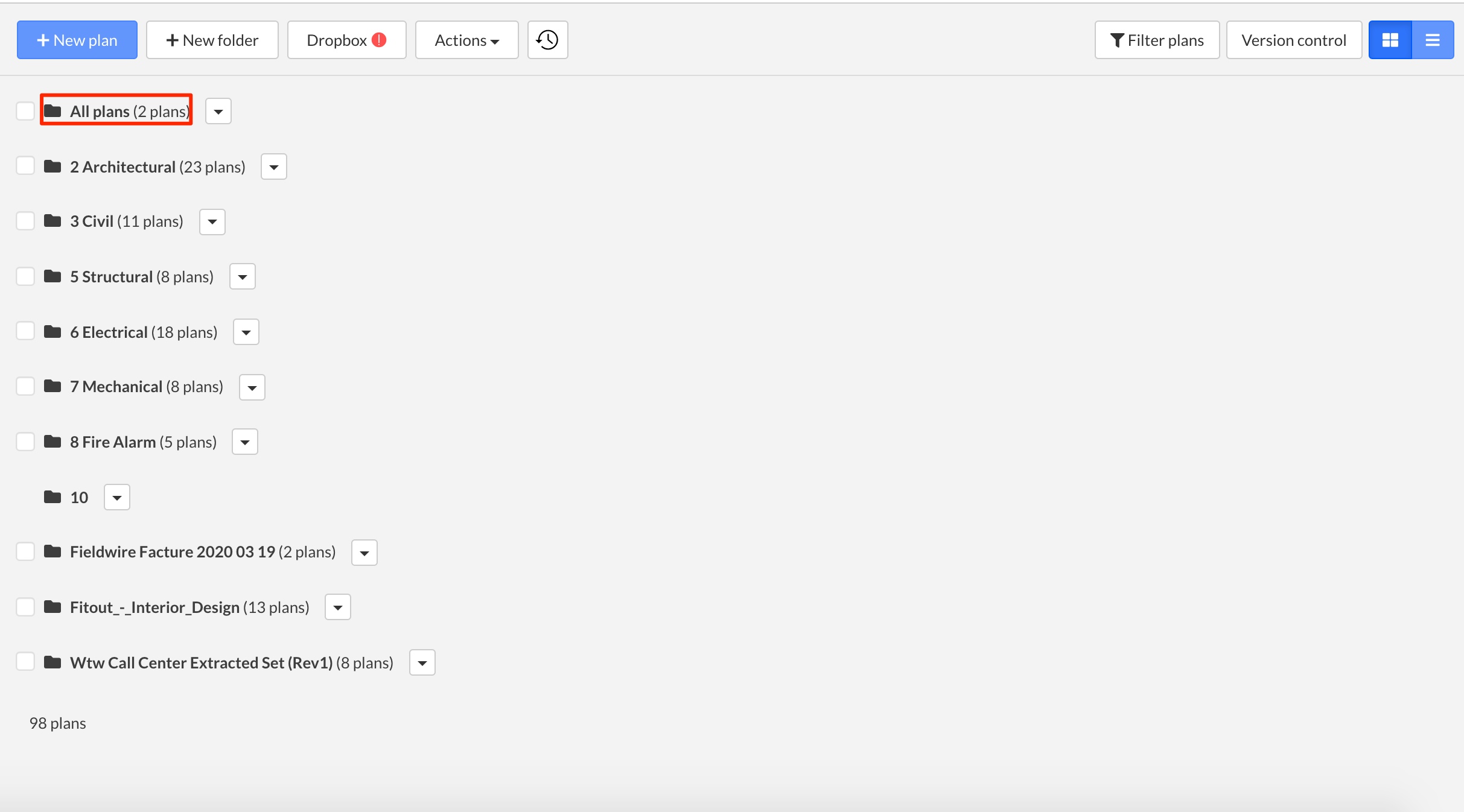

Puedes abrir todos los planos de una sola carpeta o cerrarlos haciendo clic en el título de esa carpeta. También puedes abrir o cerrar todos los planos de todas las carpetas haciendo clic en la carpeta 'Todos los planos':

Si tienes menos de 100 planos: todas las carpetas están expandidas al cargar inicialmente, hacer clic en la carpeta de todos los planos/archivos colapsa todas las carpetas.
Si tienes más de 100 planos: todas las carpetas están colapsadas al cargar inicialmente, solo una carpeta puede estar expandida a la vez.

Menú 'Acciones'

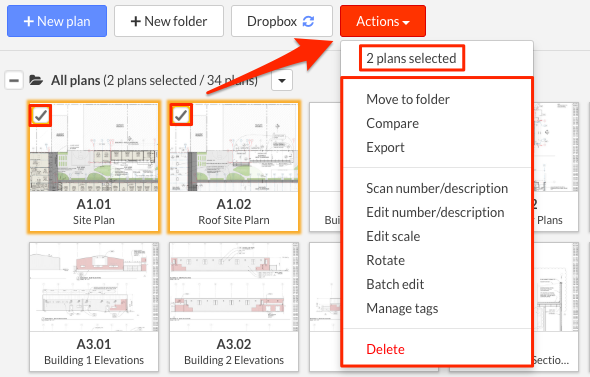

Una vez que selecciones cualquier número de planos usando las casillas de verificación en sus esquinas superiores izquierdas, puedes hacer clic en el botón rojo 'Acciones'.

Podrás ver el número de planos seleccionados así como una lista de 10 acciones diferentes que puedes realizar:

Para más información sobre 'Comparar', haz clic aquí.

Para más información sobre 'Exportar', haz clic aquí.

Para más información sobre 'Escanear número/descripción', haz clic aquí.

Para más información sobre 'Editar escala', haz clic aquí.

Para más información sobre 'Edición por lotes', haz clic aquí.

Para más información sobre 'Gestionar etiquetas', haz clic aquí.

Rotar Planos

Puedes rotar tus planos a -90, 180 o 90 grados. Ten en cuenta que debes rotar el plano antes de agregar cualquier tarea con pin o marcas porque las tareas con pin y las marcas no se mueven con la rotación. En otras palabras, los pines de las tareas y las marcas son estáticos.

Cada vez que rotas tu plano, se crea una nueva versión del plano. Puedes modificar (cambiar la secuencia de versiones o eliminar esa versión del plano) usando el control de versiones. Por favor, consulta el siguiente artículo para más información sobre el control de versiones: ¿Qué es el Control de Versiones para Planos?

Para rotar planos selecciona el/los plano(s), haz clic en el botón de acción y selecciona el grado de rotación que deseas usar.

Número total de planos

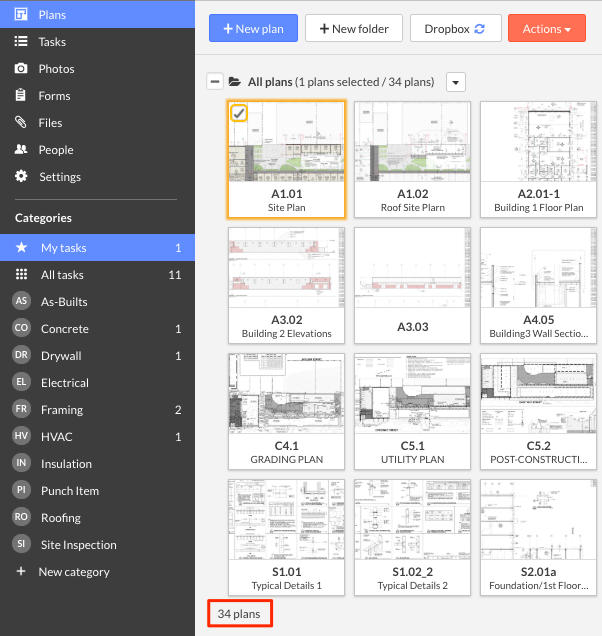

Puedes ver el número total de planos, incluyendo todas las versiones, en la pestaña Planos.

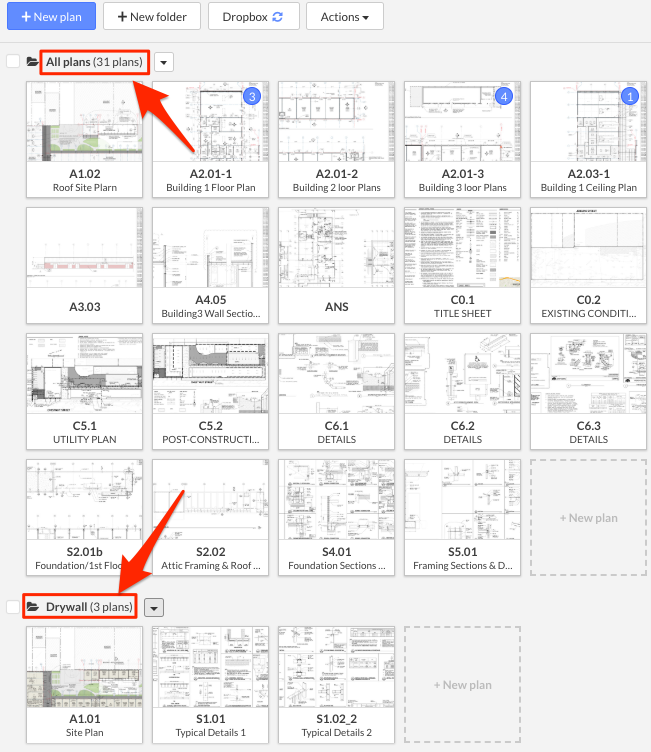

Número de planos en carpetas

Ve el conteo de planos únicos en cada carpeta. Esto no cuenta versiones, solo la cantidad de planos subidos:

si tienes menos de 100 planos: todas las carpetas están expandidas al cargar inicialmente, hacer clic en la carpeta de todos los planos colapsa todas las carpetas.
si tienes >100 planos, todas las carpetas están colapsadas al cargar inicialmente, solo una carpeta puede estar expandida a la vez (por razones de rendimiento).

Tareas en planos

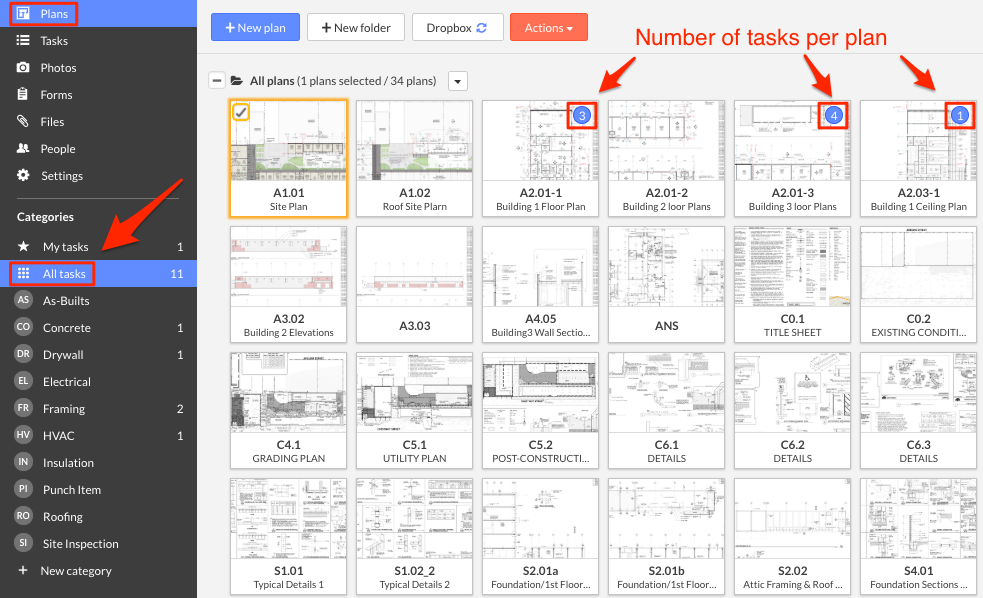

Con la pestaña Planos abierta, puedes seleccionar 'Todas las tareas' para ver el número de tareas relacionadas con cada plano.

Este número cambia dependiendo de la categoría que tengas seleccionada (puedes seleccionar 'Todas las tareas' para mostrar todas las tareas en todas las categorías - ver abajo):

Control de versiones

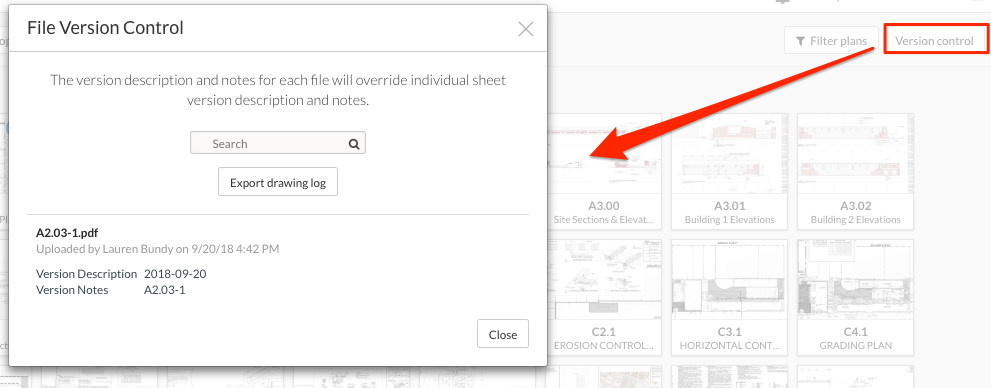

Accede al control de versiones para planos (si eres administrador del proyecto). El Control de Versiones muestra el historial de todos los planos que se han subido al proyecto. Estos están divididos por la fecha de subida y te proporcionarán los últimos 90 días de subidas de planos. Aquí, puedes ver el nombre del archivo del plano, la descripción de la versión y las notas de la versión:
