Overzicht
In het tabblad Tekeningen kunt u alle geüploade tekeningbladen zien en nieuwe aan het project toevoegen, zodat u kunt beginnen met het bouwen van grootse dingen! Bekijk de onderstaande informatie voor uitleg over hoe u dit doet.
Inhoudsopgave
- Functies van het tabblad Tekeningen
- Unieke mappen aanmaken
- Tekeningen opzoeken
- 'Acties'-menu
- Tekeningen draaien
- Overzicht van markeringen exporteren
- Taken op tekeningen
-
Meer informatie
Functies van het tabblad Tekeningen

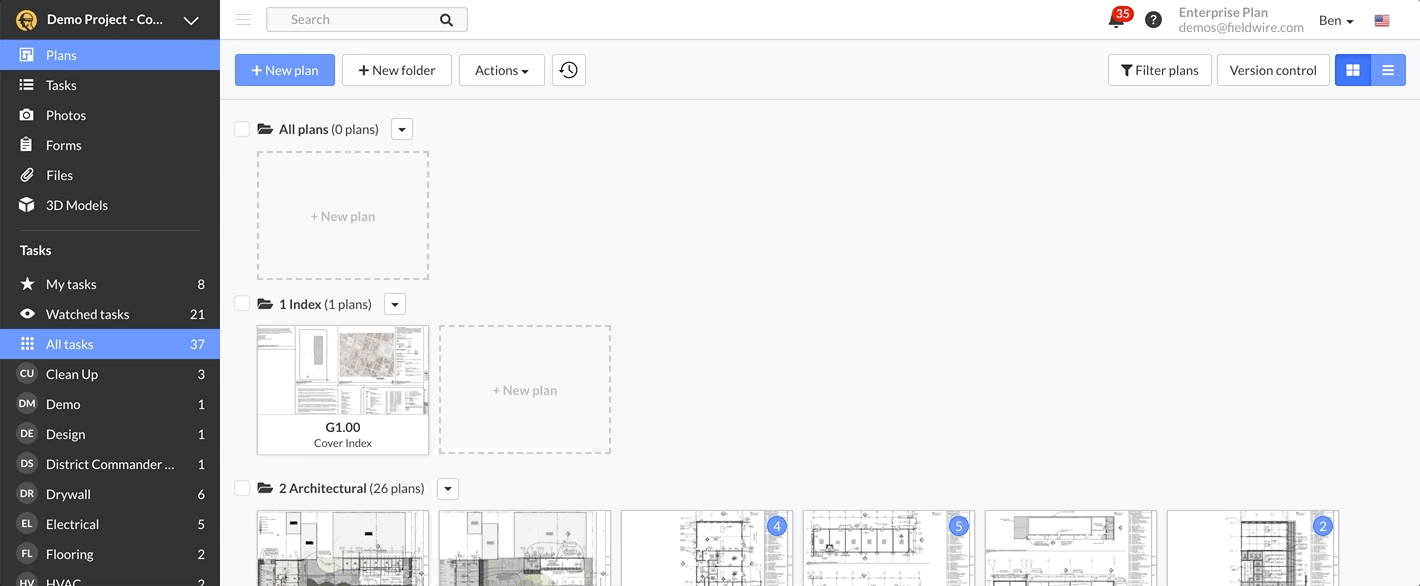

Hoe tekeningen toe te voegen
Vanuit het tabblad Tekeningen in de webversie van Fieldwire kunnen Project Administrators tekeningen uploaden in pdf- (één of meerdere pagina's), PNG- of JPEG-indeling (de DWG-indeling wordt momenteel niet ondersteund). Lees voor meer informatie over het formatteren van een tekening voor Fieldwire het artikel Hoe moet ik mijn tekeningbestanden formatteren voor Fieldwire?
Opmerking: Pdf's met wachtwoordbeveiliging kunnen niet geüpload worden naar het tabblad Tekeningen. Pdf's met wachtwoordbeveiliging kunnen worden geüpload naar het tabblad Bestanden en worden geopend door het wachtwoord in te voeren.

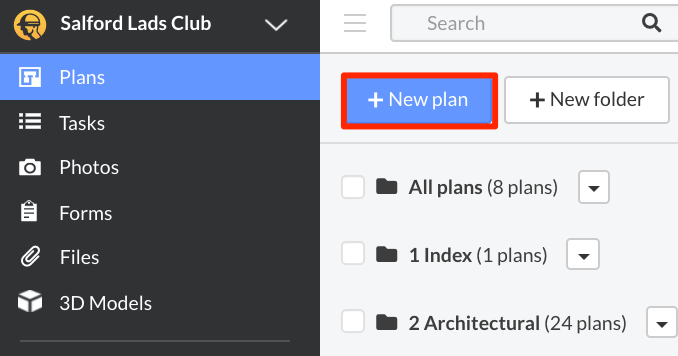

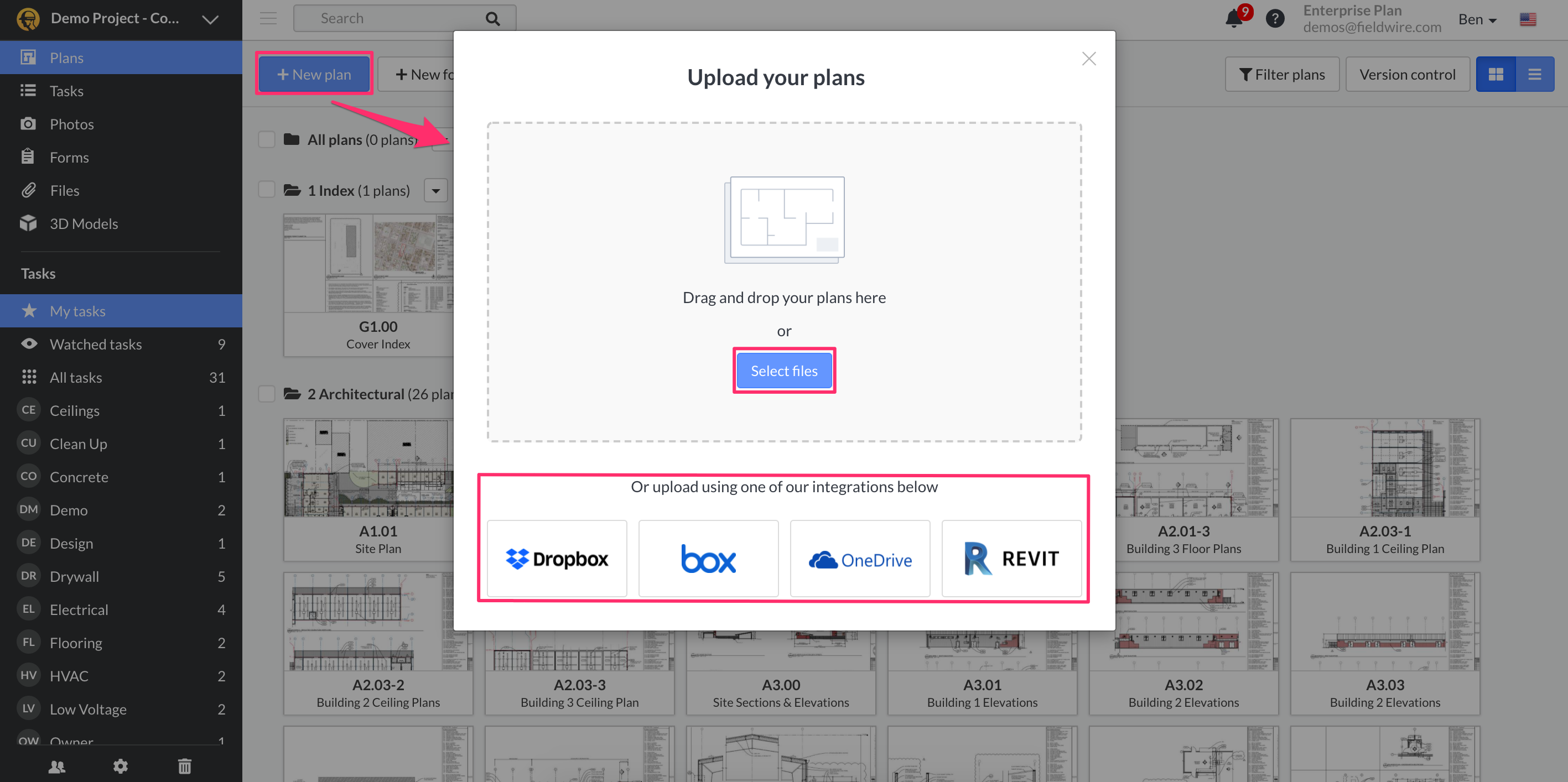

Stap 1: Klik op de knop '+ Nieuwe tekening' in de linkerbovenhoek van de pagina om uw tekeningbestanden te uploaden naar Fieldwire:
Stap 2: Kies voor uploaden vanaf uw computer of vanuit een aantal bronnen waar u mogelijk al tekeningen hebt opgeslagen:
U kunt bestanden 'handmatig' uploaden vanaf uw computer of vanuit Dropbox, Box, Google Drive, One Note, Gmail en via live-hyperlinks. Fieldwire biedt ook een geavanceerde Dropbox-/Box-/OneDrive-integratie. Lees voor meer informatie over onze 2-weg-synchronisatie met Dropbox/Box/OneDrive (voor Business- en Premier-abonnementen) dit artikel: Hoe werkt 2-weg-synchronisatie met Dropbox / Box / OneDrive?

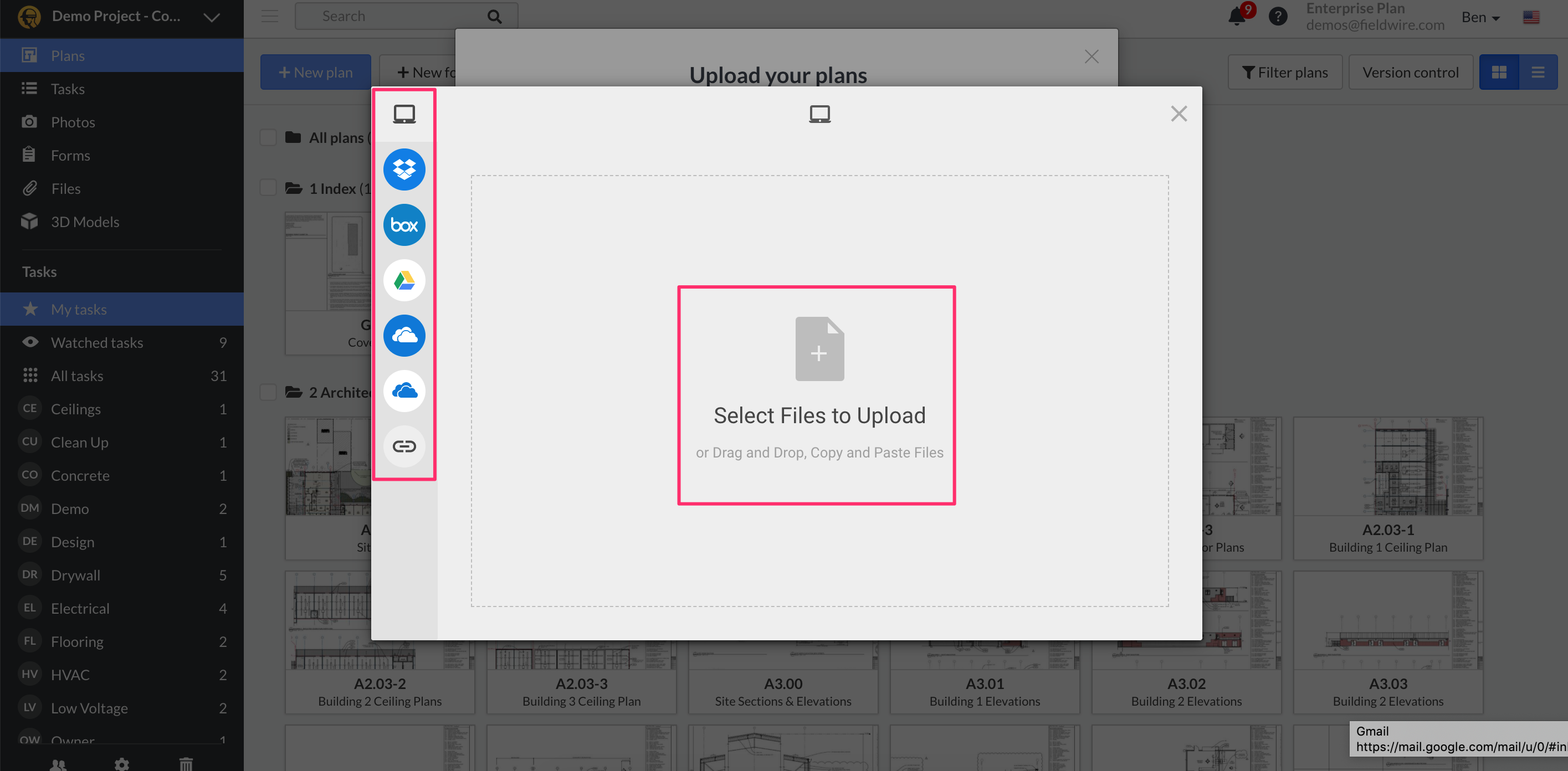

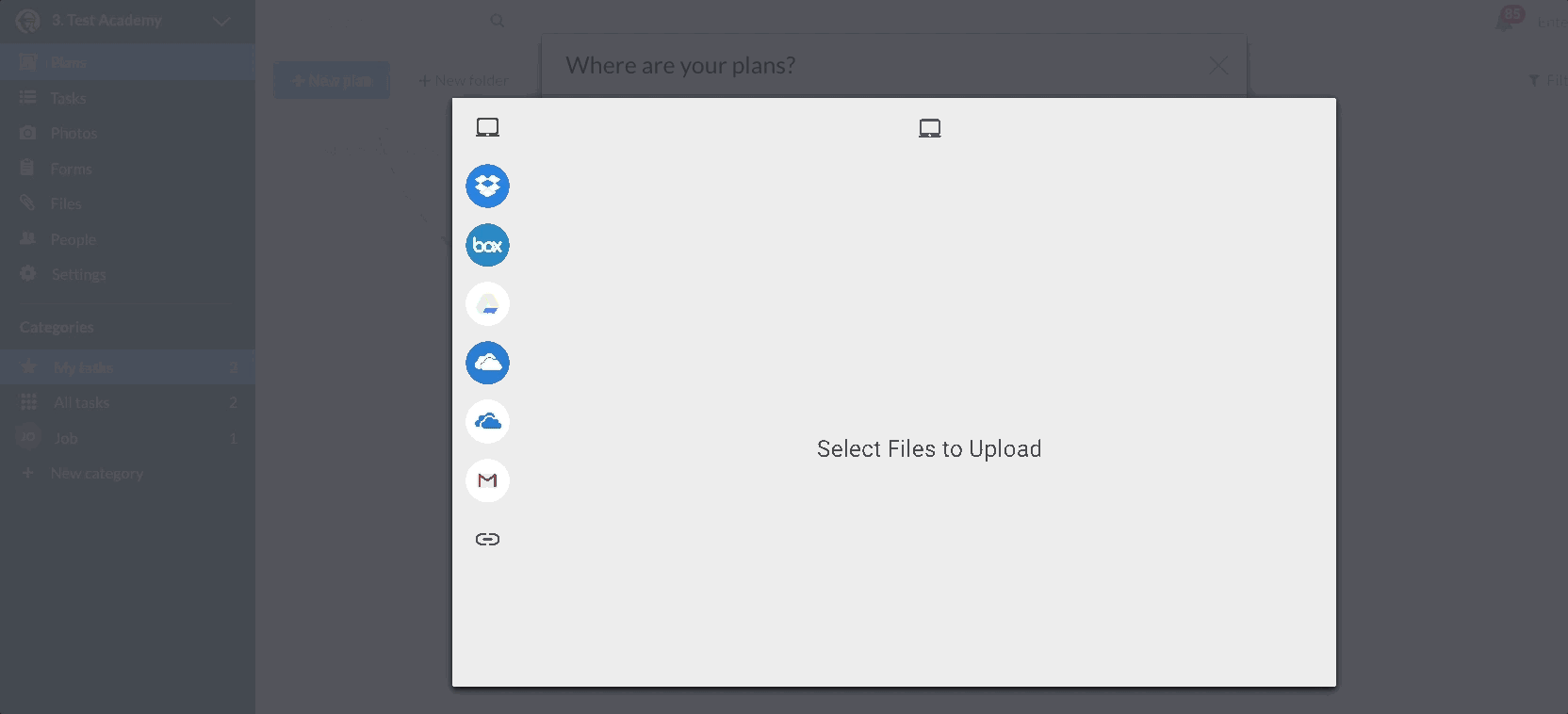

Voor uploaden vanaf uw computer selecteert (of sleept) u het (de) betreffende tekeningbestand(en) naar het uploadvenster en selecteert u 'Uploaden':
Tip: Als u een pdf met meerdere pagina's gaat uploaden, zorg er dan voor dat de stand klopt, aangezien het achteraf draaien van elk blad erg tijdrovend kan zijn.
Opmerking: De maximale grootte voor het uploaden van tekeningbestanden is 1 GB en het uploaden kan ongeveer 1 minuut duren, afhankelijk van de grootte van uw tekeningen.

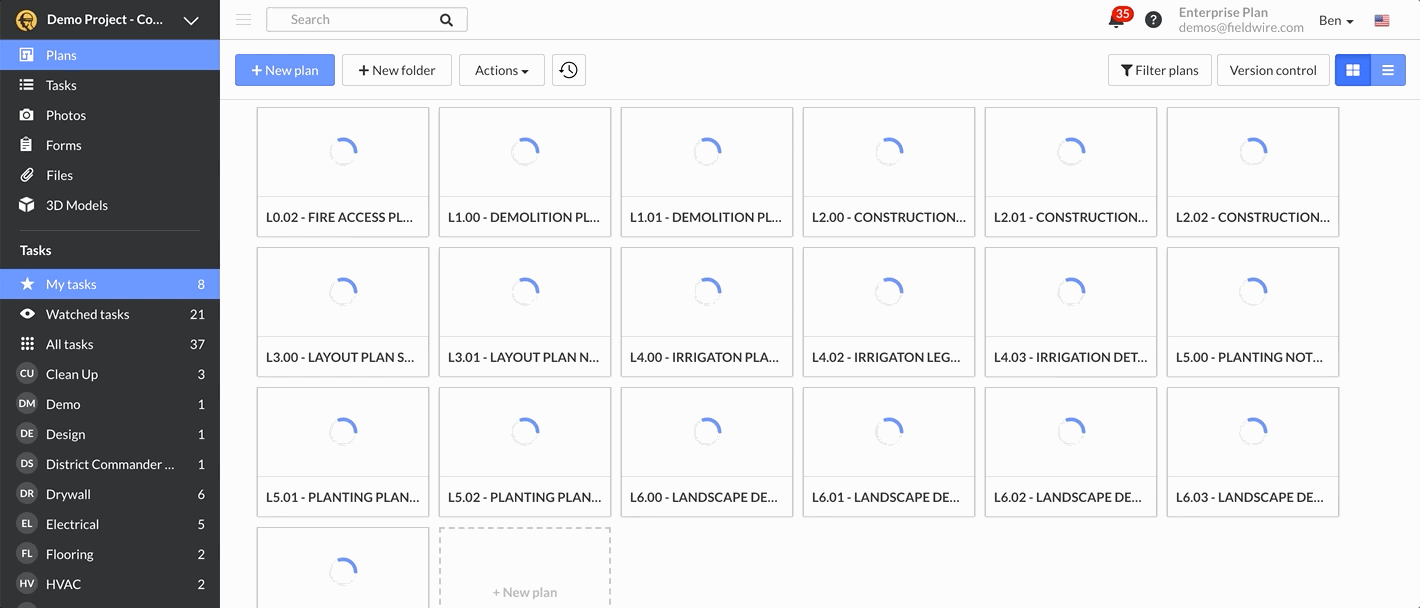

Stap 3: De tekeningen worden verwerkt en de tekeningpictogrammen verschijnen als draaiende cirkels. Dit betekent dat de OCR bezig is de namen, versies en hyperlinks van uw tekeningen te bepalen. Let op, dit kan een aantal minuten duren als u een groot aantal tekeningen hebt geüpload:

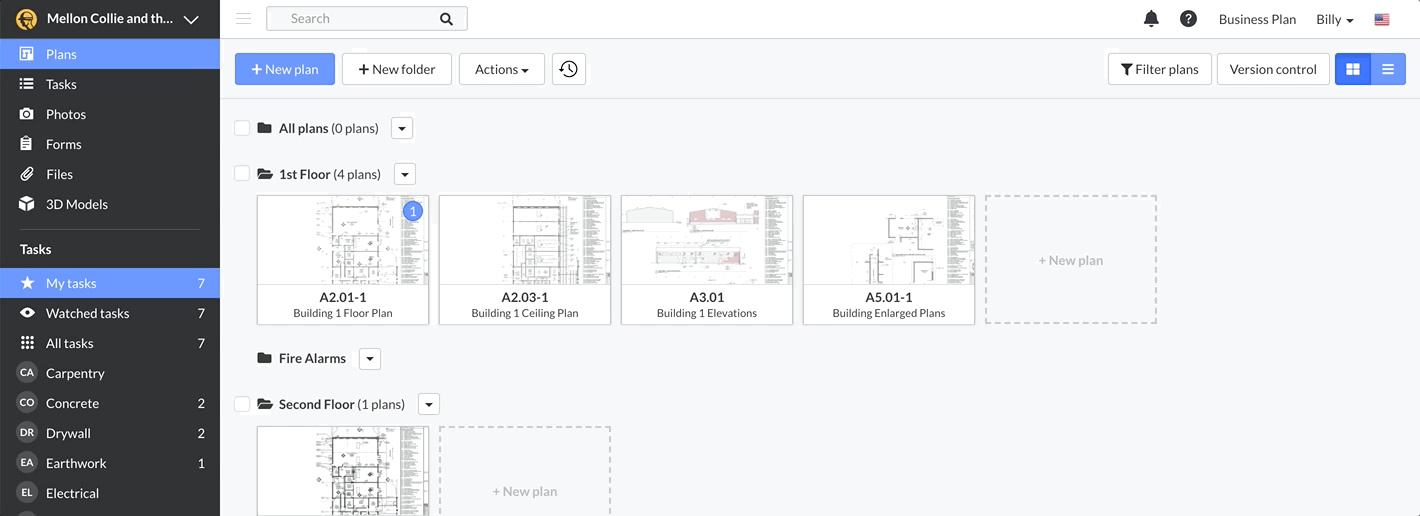

Na het verwerken van de tekeningen ziet u een kleine tegel met een voorbeeldweergave van de tekening, samen met de naam van de tekening en bijbehorende omschrijvingen (voor zover aanwezig). Nadat uw tekeningen zijn geüpload, worden deze verwerkt zodat ze snel zichtbaar zijn in de mobiele app. Dit wordt bewust zo gedaan om beter te kunnen bekijken en inzoomen:
Opmerking: Het openen van de eerste tekening (d.w.z. nadat de naamgeving is voltooid) kan na afloop van het uploaden ongeveer 10 seconden duren. Het openen van 50% van de tekeningen kan ongeveer 2 minuten duren, afhankelijk van de grootte van de tekeningen die u uploadt. Het openen van alle tekeningen (d.w.z. nadat de versionering voltooid is) kan ongeveer 5 minuten duren. Het kan enkele uren duren voordat hyperlinks naar de tekeningen actief zijn, afhankelijk van het aantal tekeningen dat u hebt geüpload en die al in het project aanwezig zijn. Meer informatie over hyperlinks naar tekeningen is te vinden in dit artikel: Waarom worden mijn tekeninghyperlinks niet actief?
Namen van tekeningen bevestigen
Bij het uploaden van pdf's met meerdere pagina's geeft ons systeem automatisch een naam aan alle pagina's die geüpload zijn. Voordat dit klaar is, zal ons systeem u echter vragen de namen van de door u geüploade pagina's te bevestigen.

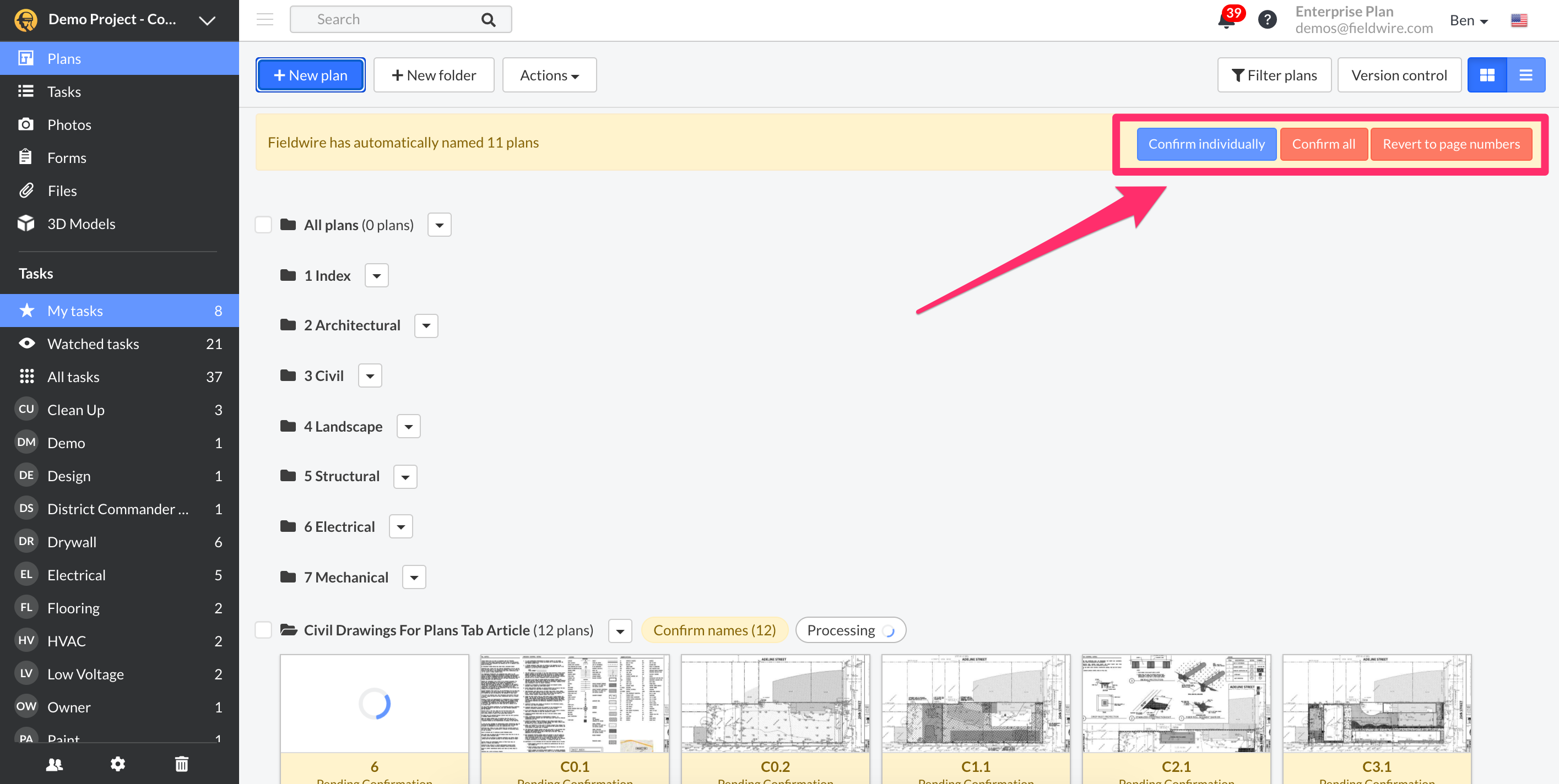

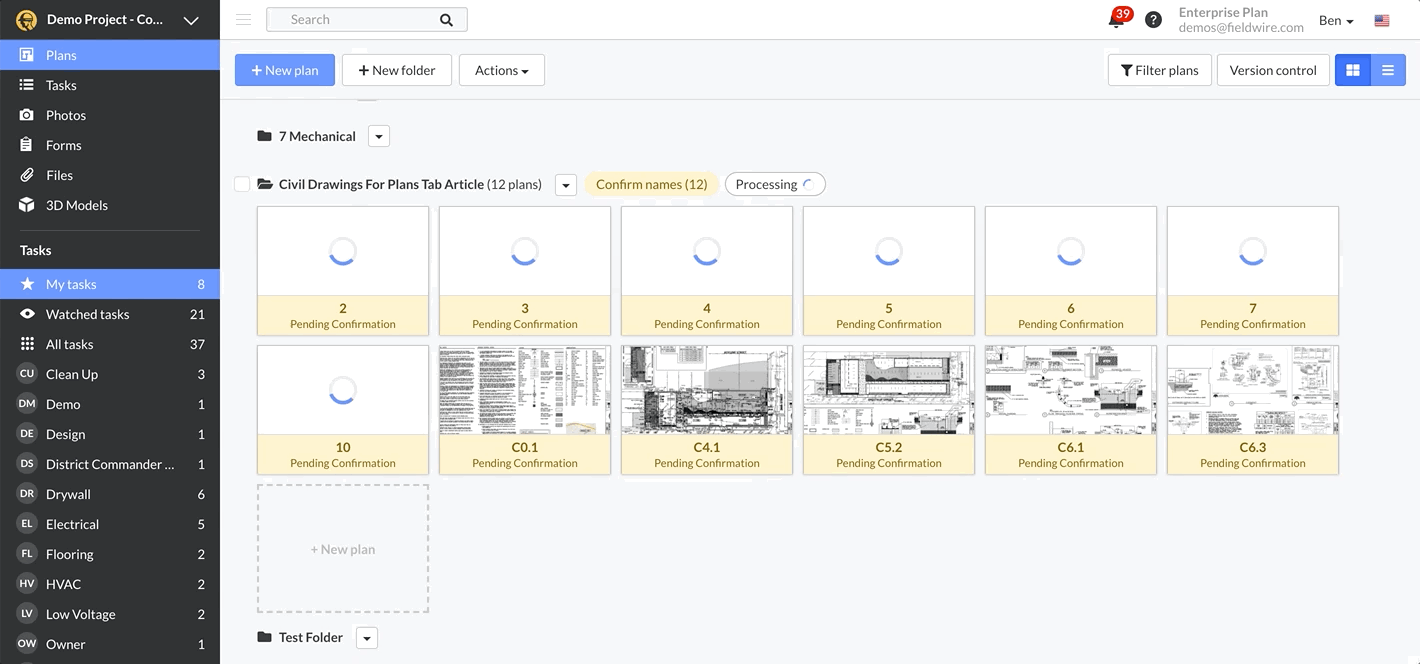

De tekeningnamen kunnen bevestigd worden door boven in het scherm te kijken naar een gele balk die drie opties biedt: 'Individueel bevestigen', 'Alle bevestigen' en 'Terugzetten naar paginanummers'. Dit is vooral erg handig als u ziet dat een of meer pagina's een verkeerde naam hebben gekregen, omdat u de mogelijkheid hebt om de namen/omschrijvingen een voor een of allemaal tegelijk te wijzigen/bevestigen.
Terugzetten naar paginanummers

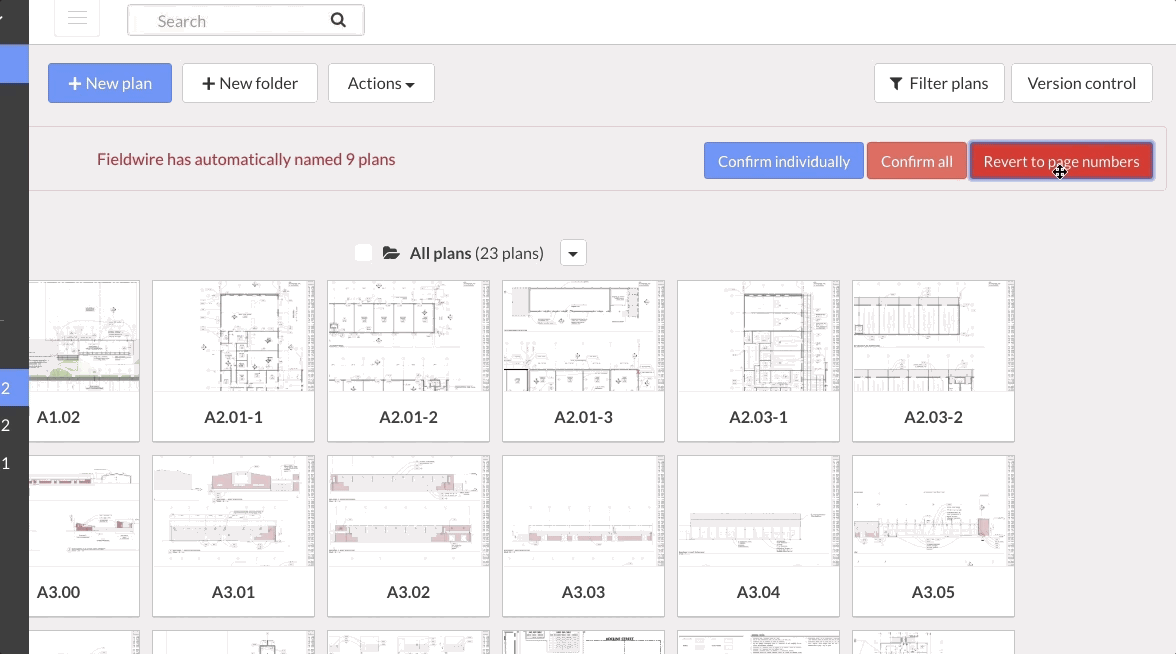

Nadat het OCR-programma van Fieldwire een aantal tekeningen heeft voorzien van een naam, hebt u de mogelijkheid om de namen van de tekeningen terug te zetten naar opeenvolgende paginanummers. Om dit te doen, selecteert u simpelweg 'Terugzetten naar paginanummers' en geeft u een nummeropmaak op.
Opmerking: Dit is een enorm handige functie als u de tekeningen niet automatisch wilt laten versioneren:

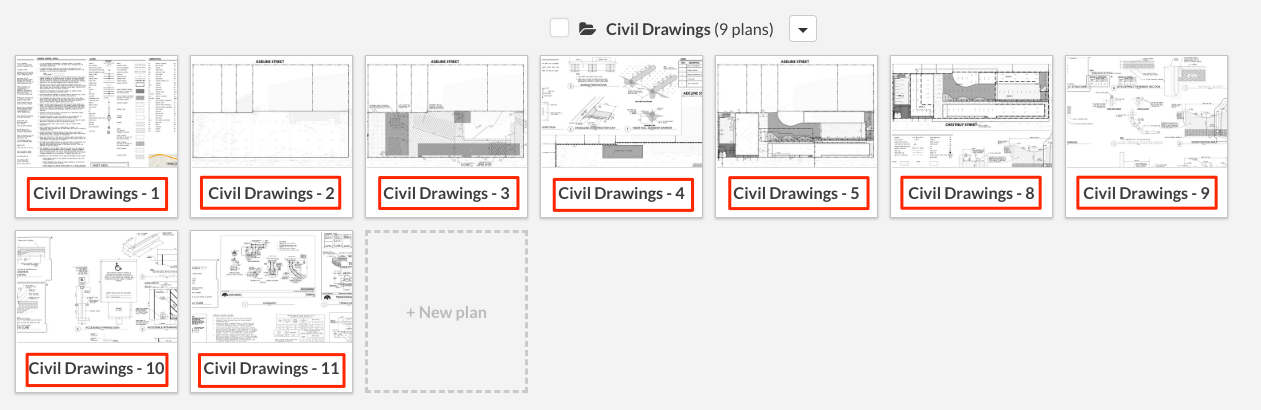

Na het terugzetten naar paginanummers zijn de tekeningnamen paginanummers i.p.v. tekeningnummers:
Versieconflicten oplossen
Als u nieuwe tekeningversies uploadt, zal Fieldwire deze scannen en ze een naam geven. Als het OCR-programma detecteert dat de naam van een nieuwe tekening overeenkomt met de naam van een bestaande tekening, ontstaat er een versieconflict.
Bij een versieconflict wil Fieldwire bevestigen dat het OCR-resultaat correct is en wordt de nieuwe versie aan de bestaande versie gekoppeld. Om dit conflict op te lossen, moet u de bladnaam van de nieuwe versie bevestigen, zodat de nieuwe bladen als inlegvel boven op de bestaande bladen komen. Deze actie heeft tot gevolg dat markeringen en taken worden overgebracht naar de nieuwste versie. Ook kunt u altijd op elk platform naar alle oudere versies verwijzen om de zaken op orde te houden.

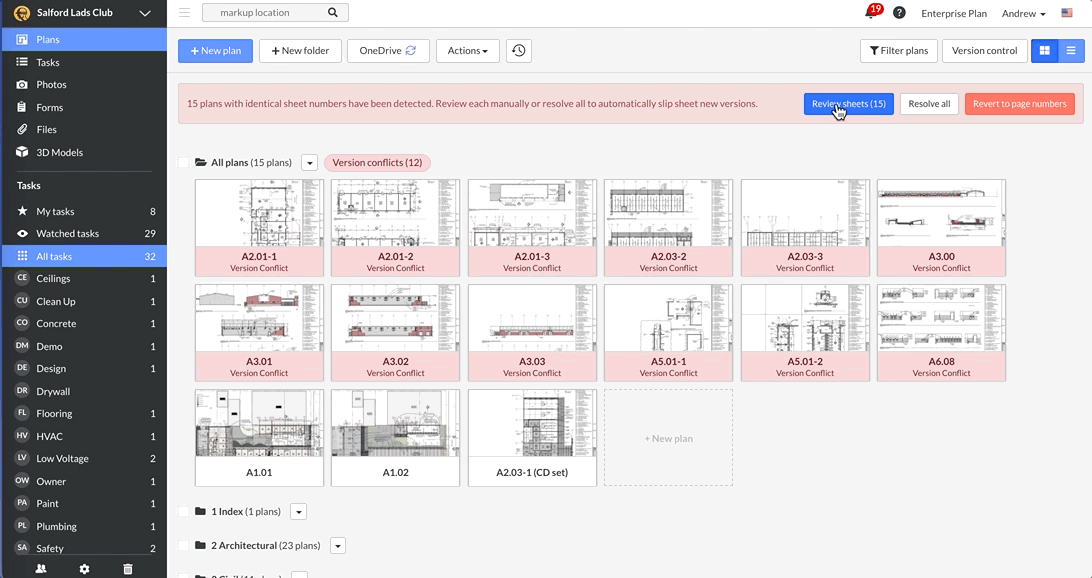

Wanneer u versieconflicten voor tekeningen moet oplossen, verschijnt er een rode waarschuwing bovenaan de pagina.
U kunt de tekeningen niet bekijken voordat de betreffende conflicten zijn opgelost.
Klik op de knop 'Bekijk bladen' om te beginnen met het bevestigen van de tekeningnamen:

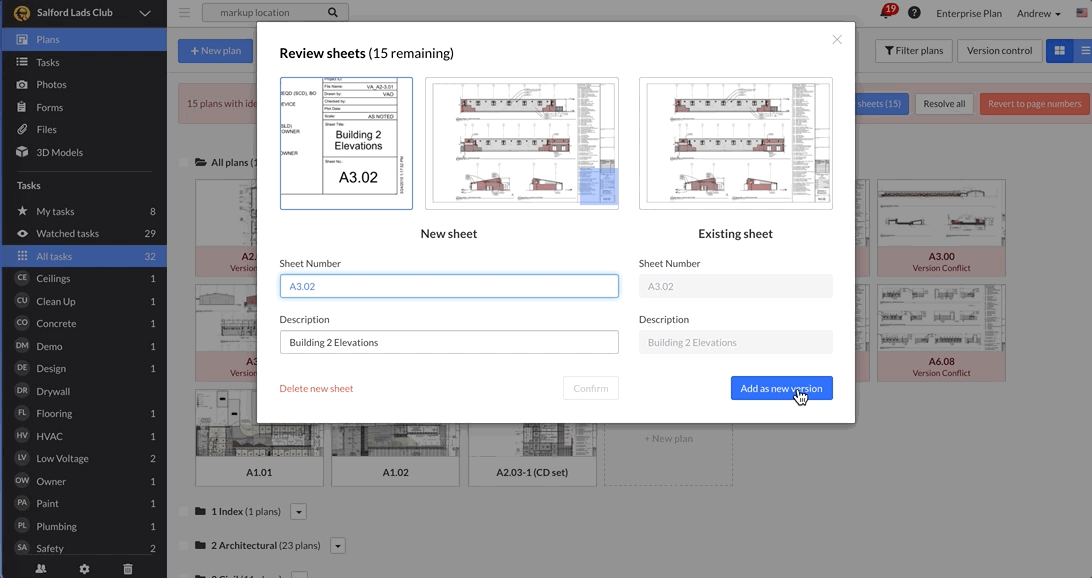

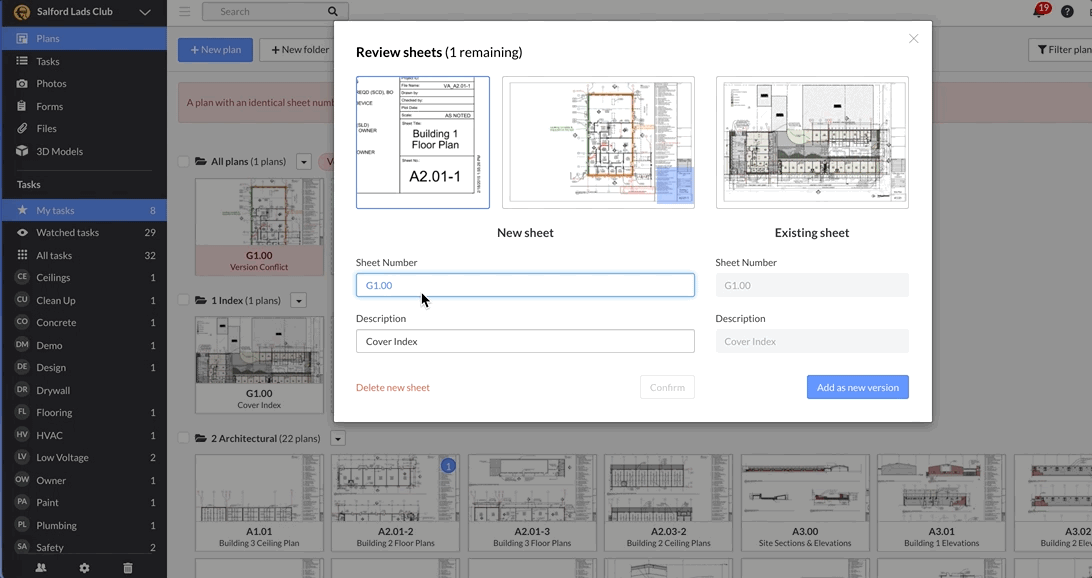

Er verschijnt een nieuw venster waarin de nieuwe en bestaande bladen en de tekeningnamen van elk worden weergegeven. Hier kunt u een uitsnede van een tekening bekijken, inclusief het deel waar Fieldwire de naam van het blad heeft geïdentificeerd.
Hoewel het OCR-programma de tekening een naam probeert te geven op basis van wat er op het blad staat, mislukt dat soms of is dat niet mogelijk vanwege de indeling of het bestandstype van de tekening. In beide gevallen moet u kiezen voor [blad] 'Als nieuwe versie toevoegen' als het blad links een nieuwe versie is van het blad rechts:
Of geef het blad een nieuwe naam, zodat de naam niet overeenkomt met die van het bestaande blad, en 'bevestig' het als een unieke tekening:
- Lees voor meer informatie over hoe de OCR tekeningen een naam geeft dit artikel: Hoe krijgen tekeningen een naam in Fieldwire?
-
Meer informatie over het handmatig instellen van de OCR-scanpositie en het bewerken van tekeningnamen vindt u in dit artikel: Hoe kan ik meerdere tekeningnamen bewerken om te profiteren van Fieldwire's automatische functies voor bijschrifthyperlinks en tekeningversionering?
-
Lees voor meer informatie over automatisch versioneren en versiebeheer dit artikel: Wat is Versiebeheer voor tekeningen?
Versiebeheer

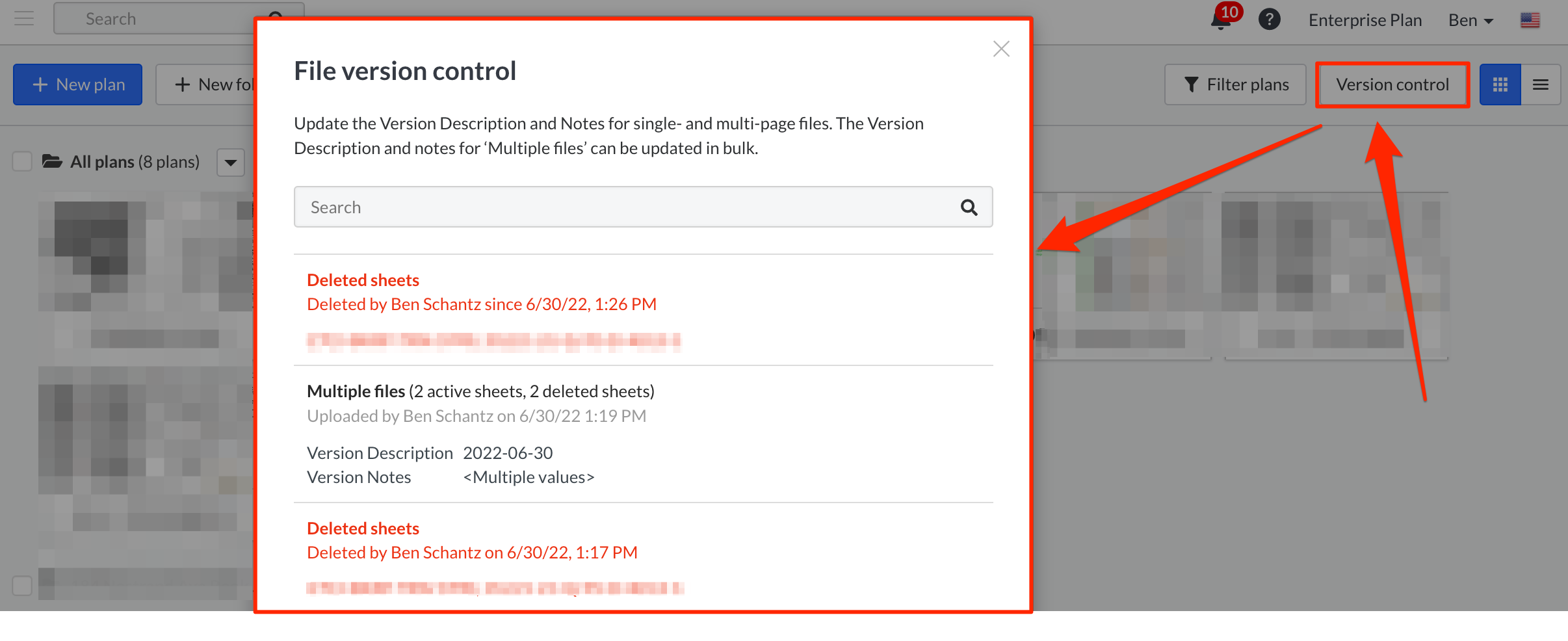

Project Administrators hebben toegang tot het versiebeheer voor tekeningen. Versiebeheer toont de geschiedenis van alle tekeningen die naar het project zijn geüpload. Deze zijn uitgesplitst naar uploaddatum en tonen de tekeninguploads van de afgelopen 90 dagen. Hier kunt u de naam van het tekeningbestand, de versiebeschrijving en de versienotities zien:
U kunt ook een 'Tekeningenlogbestand' of .csv-bestand exporteren met informatie over wanneer de tekeningen zijn geüpload en welke versies eraan gekoppeld zijn.
Tekeningbladen verwijderen
Tekeningbladen kunnen worden verwijderd door u aan te melden bij Fieldwire via een computer of de internetbrowser van uw apparaat.
Selecteer de gewenste tekeningen en klik dan op de Acties-knop:
De optie 'Verwijderen' verschijnt onderaan de lijst.
Klik op de gewenste tekening om een versie ervan te verwijderen, en klik dan op de knop Versiebeheer. Vervolgens beweegt u met de cursor over de versie van het tekeningblad die u wilt verwijderen en klikt u op 'Bewerken'. Nadat u op Bewerken hebt geklikt, kunt u de versie selecteren die u wilt Verwijderen.
Opmerking: Als u individuele versies van tekeningbladen verwijdert via de knop Versiebeheer in de enkele-tekeningweergave, kunnen deze tekeningbladen niet worden teruggezet vanuit het tabblad Prullenbak.
Resolutie van tekeningbladen
Sinds onze update van 30 augustus 2023 ziet u een verbeterde resolutie op grote en extra grote tekeningbladen. U krijgt dus veel meer details te zien als u inzoomt op uw tekeningbladen.
Om deze verbeteringen in de webversie te kunnen zien, moet u een nieuw project hebben aangemaakt na 30 augustus 2023. Elk project dat vóór die datum is aangemaakt, beschikt niet over de verbeterde resolutie voor tekeningbladen in de webversie.
Om de verbeterde tekeningresolutie op uw mobiele apparaten te zien, moet u uw Fieldwire-app updaten naar de meest recente versie. Als u na het updaten van de app geen verbetering ziet in de resolutie van uw tekeningbladen, moet u het project verwijderen van uw apparaat en daarna opnieuw inschakelen op uw apparaat.
Unieke mappen aanmaken

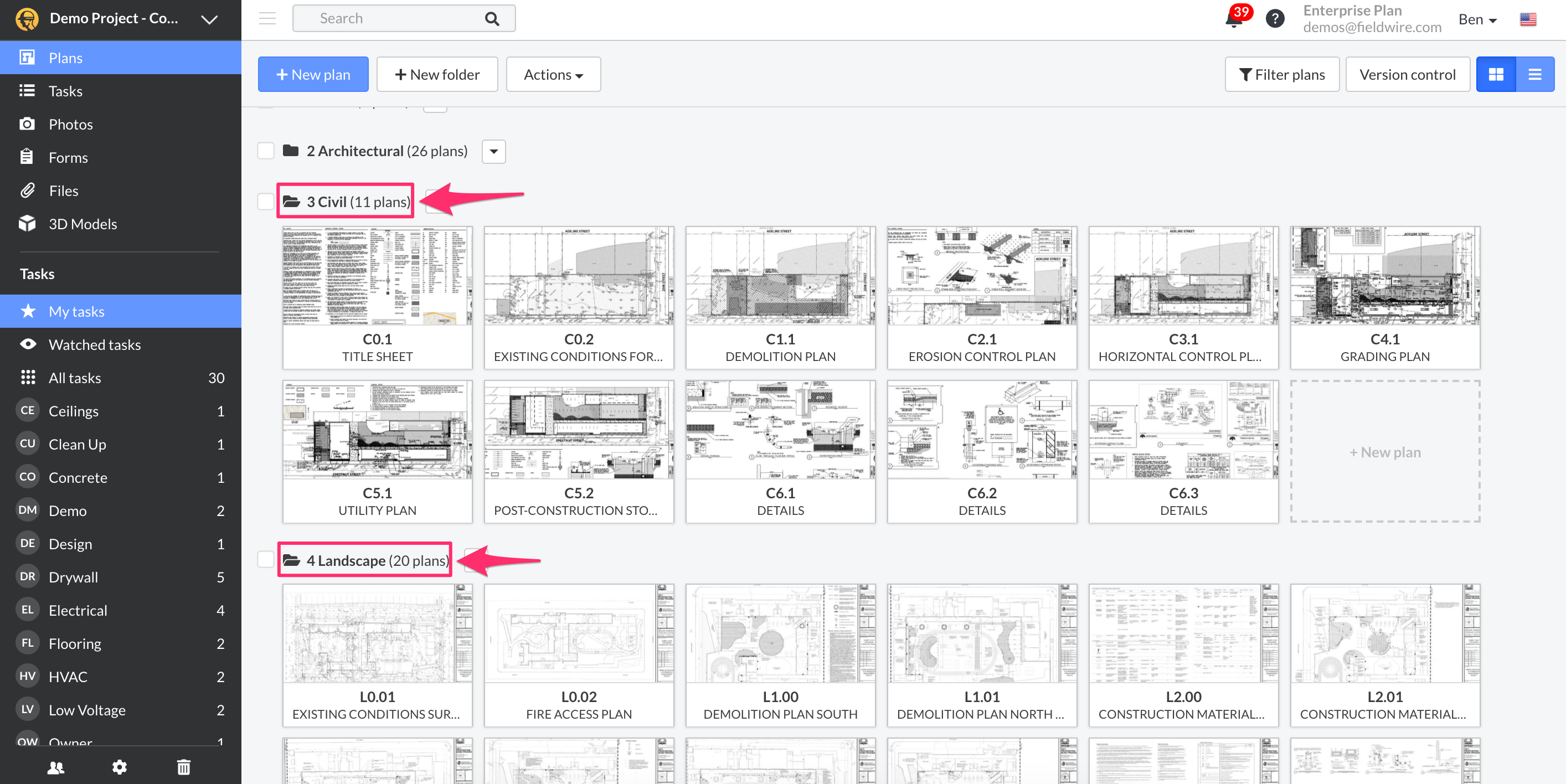

Bij het uploaden van pdf's met meerdere pagina's worden automatisch tekeningmappen aangemaakt, maar Project Administrators kunnen zelf ook mappen toevoegen, verwijderen en hernoemen. De meeste gebruikers maken tekeningmappen per vakgebied aan, maar u kunt dit aanpassen zoals u wilt.
Selecteer de optie '+ Nieuwe map' om een nieuwe map aan te maken vanuit het tabblad Tekeningen:
Om een tekeningmap te verwijderen, klikt u rechts naast de mapnaam op het pijltje naar beneden om het dropdownmenu te openen en kiest u 'Map verwijderen':
Opmerking: Als u per ongeluk een tekening of tekeningmap (met daarin tekeningbladen) verwijdert, kunt u ze herstellen via het tabblad Prullenbak.
Om de naam van een map te wijzigen, klikt u rechts naast de mapnaam op het pijltje naar beneden om het dropdownmenu te openen en kiest u 'Map hernoemen':
Opmerking: Mappen worden automatisch in alfabetische volgorde gezet. Als u de volgorde wilt veranderen, lees dan het artikel Hoe kan ik mijn mappen in een andere volgorde zetten dan alfabetisch? voor meer informatie.

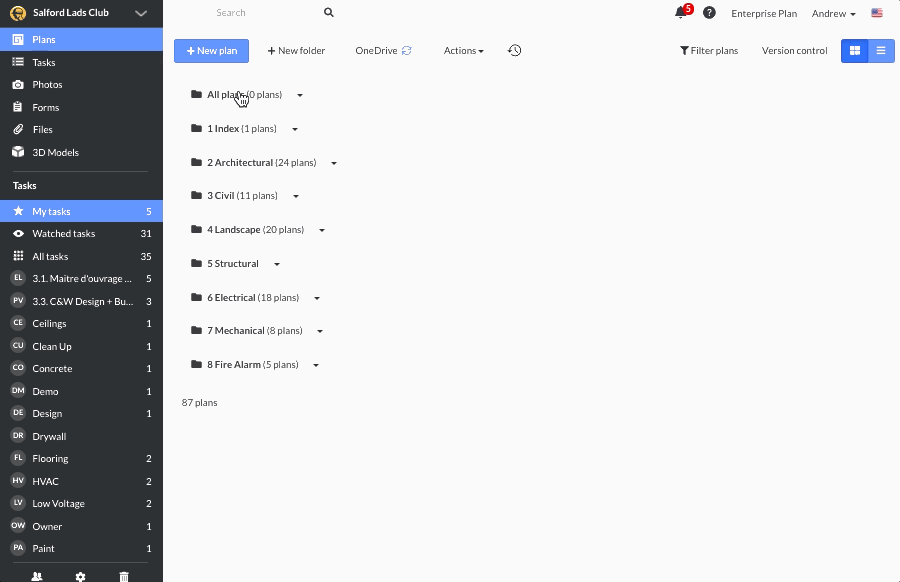

U kunt alle tekeningen in een enkele map openen of sluiten door op de naam van die map te klikken. U kunt ook alle tekeningen van alle mappen openen of sluiten door op de 'Alle tekeningen'-map te klikken:
- Als u minder dan 100 tekeningen hebt: alle mappen worden bij de eerste keer laden uitgeklapt, wanneer u op de 'Alle tekeningen/bestanden'-map klikt worden alle mappen ingeklapt.
- Als u meer dan 100 tekeningen hebt: alle mappen worden bij de eerste keer laden ingeklapt, er kan slechts één map tegelijk worden uitgeklapt.
U kunt het totale aantal tekeningen, inclusief alle versies, zien in het tabblad Tekeningen:
Ook kunt u het aantal unieke tekeningen in elke map zien. Hier worden niet de unieke versies geteld, alleen het totale aantal geüploade tekeningen:
Tekeningen opzoeken

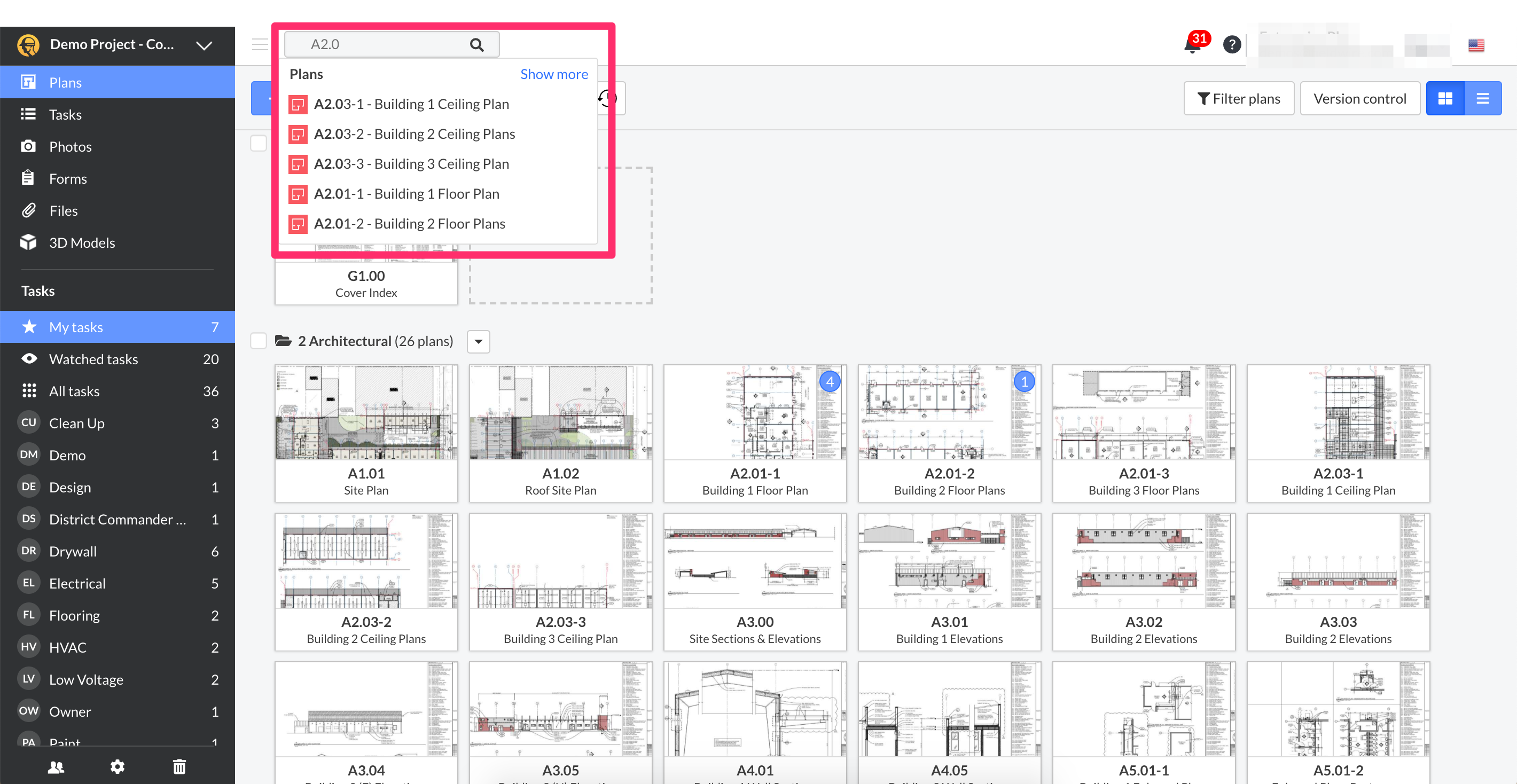

Als u veel tekeningen hebt, kan het tijd kosten om ze te doorlopen. Om dit gemakkelijker te maken, kunt u de zoekbalk gebruiken om tekeningen terug te vinden op naam:
Opmerking: Om de zoekbalk optimaal te benutten, moet u de naam van de tekening exact zo opgeven als die in Fieldwire wordt getoond, inclusief punten '.', en streepjes, '-'.
Wisselen tussen miniatuur- en lijstweergave

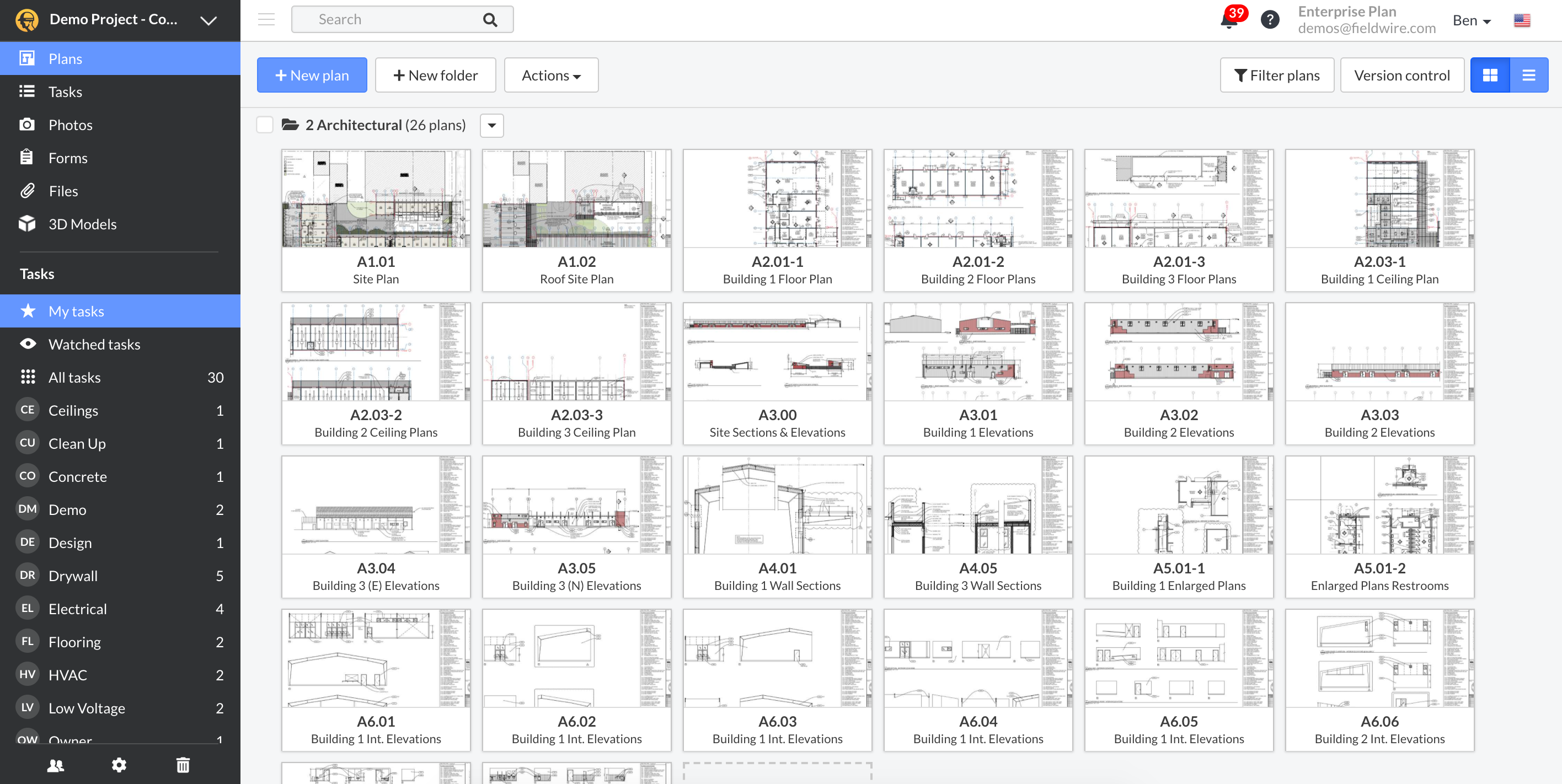

U kunt een voorbeeld van uw tekeningen bekijken door de miniatuurweergave te gebruiken om snel een blik te werpen op dat tekeningblad. Mocht u de tekeningen liever per titel in een lijst zien, dan kunt u de Lijstweergavemodus inschakelen. De Lijstweergavemodus toont geen voorbeeld van uw tekeningen.

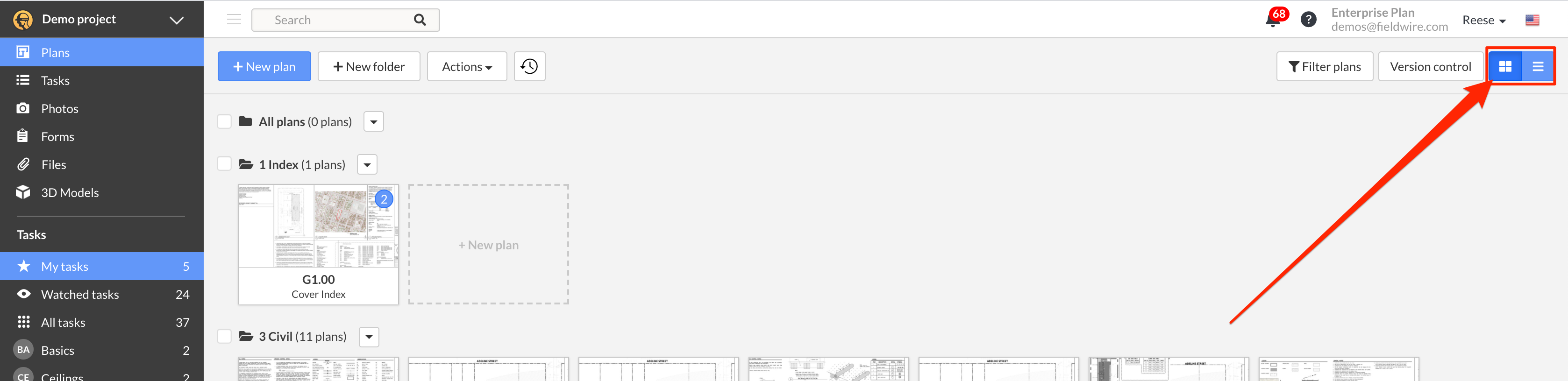

U kunt wisselen tussen beide weergaven door te klikken op het Miniatuurweergave- of Lijstweergave-pictogram in de rechterbovenhoek van het tabblad Tekeningen:
Tekeningen filteren op labels, versiesets en tijd

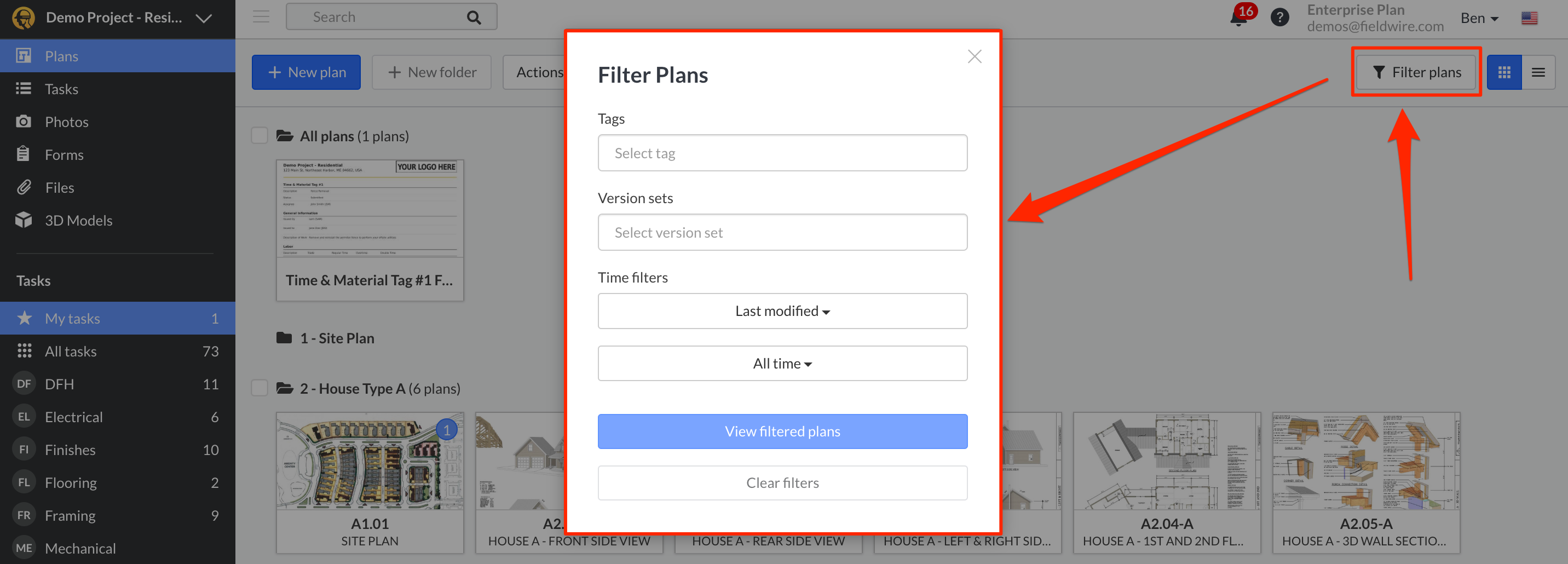

U kunt tekeningen filteren door hashtags te selecteren die u hebt gemaakt of ze filteren op versieset (dat is de benaming van de 'versiebeschrijving' van de tekening), op tijd (d.w.z. het tijdstip waarop tekeningen zijn toegevoegd, gewijzigd (nieuwe versie of nieuwe markeringen)) en op het datumbereik, dat net zo werkt als het datumbereik in onze taakfilters:
- Lees voor meer informatie over tekeninglabels dit artikel: Wat zijn tekeninglabels?
- Meer informatie over filteren op versieset vindt u in dit artikel: Wat is Versiebeheer voor tekeningen?
'Acties'-menu
Nadat u een aantal tekeningen hebt geselecteerd door het aanvinken van de selectievakjes in de linkerbovenhoek, kunt u klikken op de rode 'Acties'-knop.

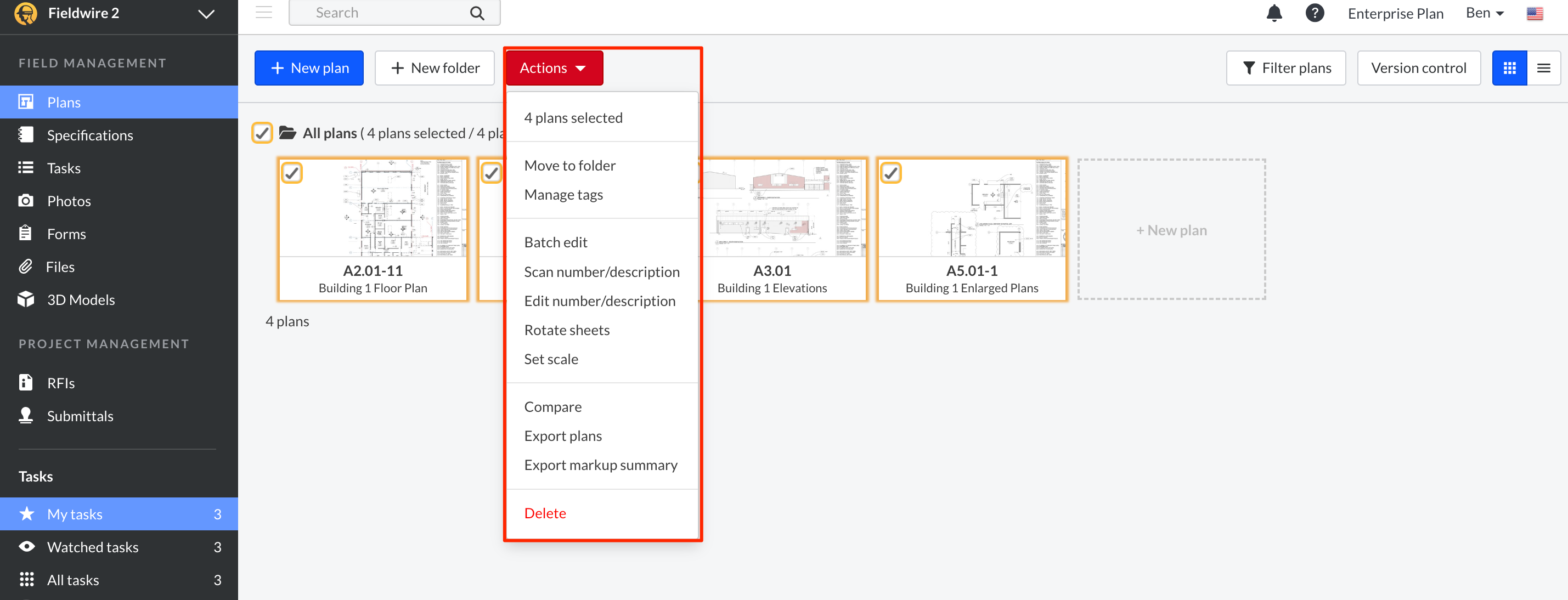

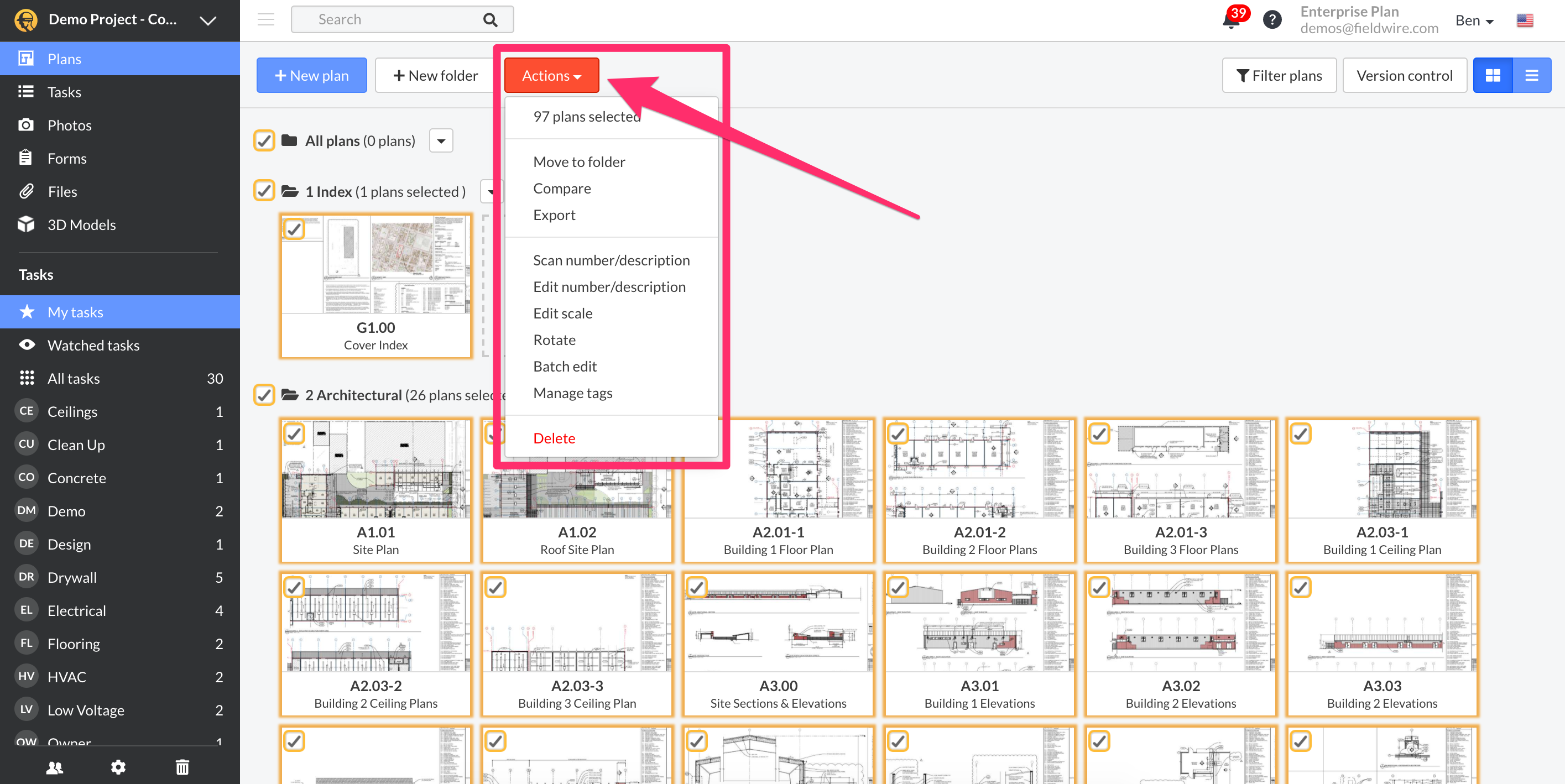

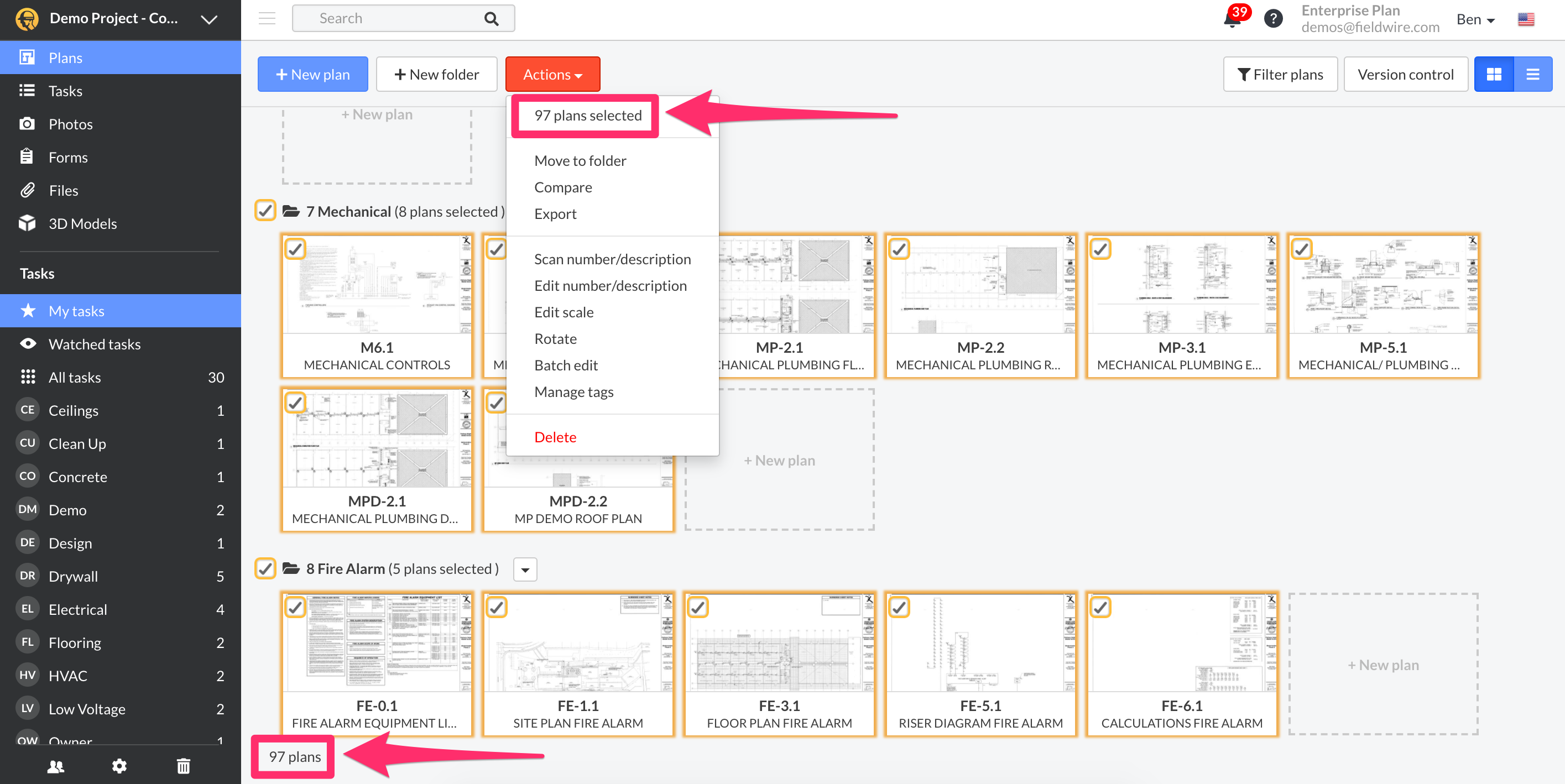

U kunt het aantal tekeningen zien dat u hebt geselecteerd, evenals een lijst van 10 verschillende acties die u kunt uitvoeren:
- Lees voor meer informatie over 'Vergelijken' dit artikel: Hoe tekeningen te vergelijken
- Lees voor meer informatie over 'Exporteren' dit artikel: Hoe kunt u tekeningen als pdf exporteren (en afdrukken) en markeringen bekijken?
- Bekijk voor meer informatie over 'Nummer/omschrijving scannen' en 'Batchbewerking' dit artikel: Hoe kan ik meerdere tekeningnamen bewerken om te profiteren van Fieldwire's automatische functies voor bijschrifthyperlinks en tekeningversionering?
- Lees voor meer informatie over 'Schaal aanpassen' dit artikel: Hoe de meet- en kalibratietools te gebruiken
- Lees voor meer informatie over 'Labels beheren' dit artikel: Wat zijn tekeninglabels?
Tekeningen draaien
U kunt uw tekeningen 90°, 180° of 90° graden draaien. Let erop dat u de tekening eerst moet draaien voordat u er taakpinnen of markeringen aan toevoegt, omdat taakpinnen en markeringen niet met het draaien meebewegen. Met andere woorden, taakpinnen en markeringen zijn statisch.
Telkens als u de tekening draait, wordt er een nieuwe versie gemaakt. U kunt aanpassingen doen via versiebeheer (de versievolgorde wijzigen of die tekeningversie verwijderen). Lees het volgende artikel voor meer informatie over versiebeheer: Wat is Versiebeheer voor tekeningen?

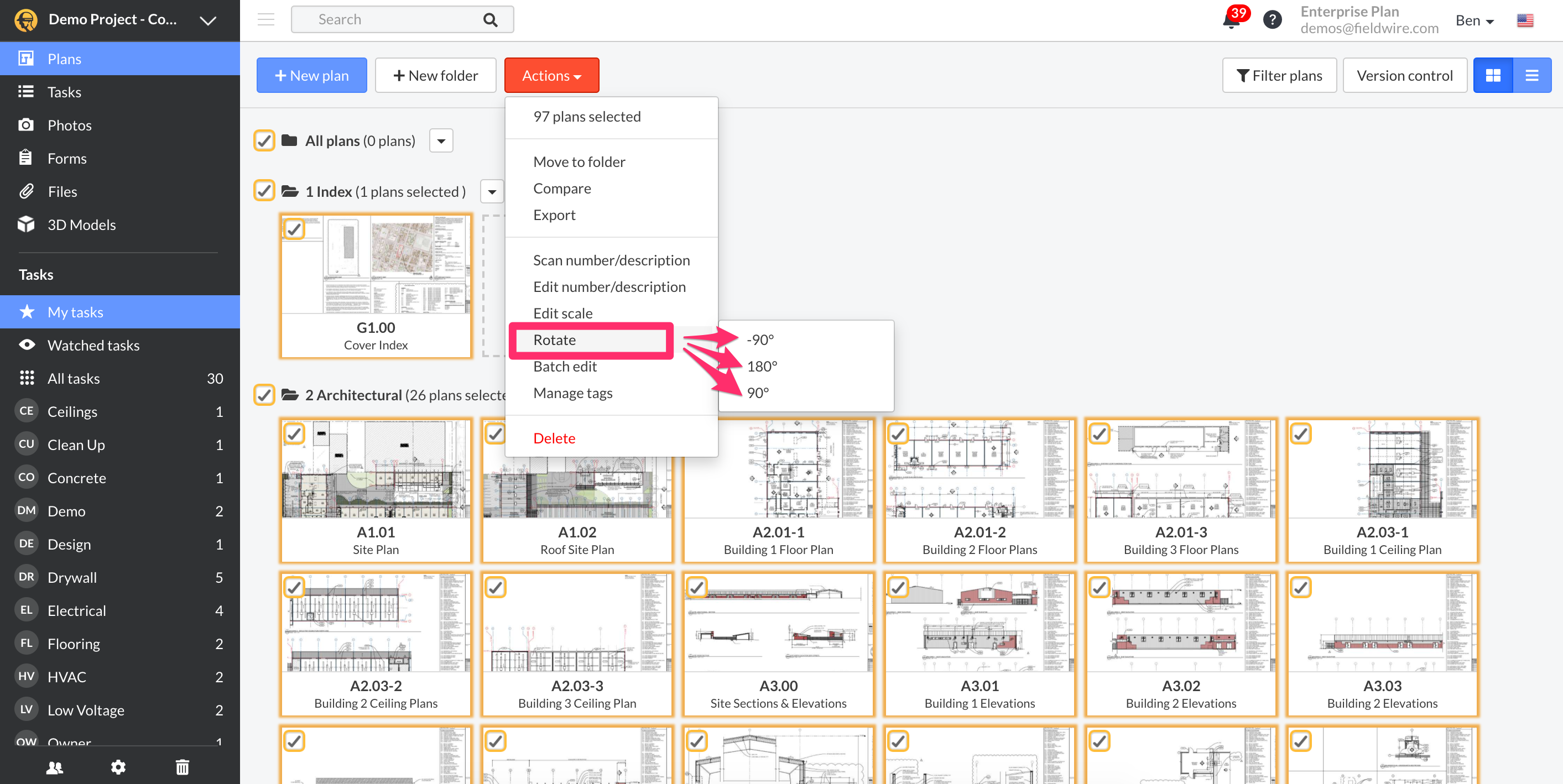

Om tekeningen te draaien, selecteert u de tekening(en), klikt u op de actieknop en selecteert u het aantal graden dat u wilt draaien:
Overzicht van markeringen exporteren
Klanten met een Pro-, Business- en hoger abonnement kunnen een overzicht van alle markeringen op hun tekeningbladen exporteren. Ga vanuit het tabblad Tekeningen, na het selecteren van een of meer tekeningen, naar het 'Acties'-dropdownmenu. Daar ziet u de optie 'Overzicht van markeringen exporteren'. Wanneer u deze optie selecteert, verschijnt er een pop-up waarin staat dat u de export per e-mail ontvangt.

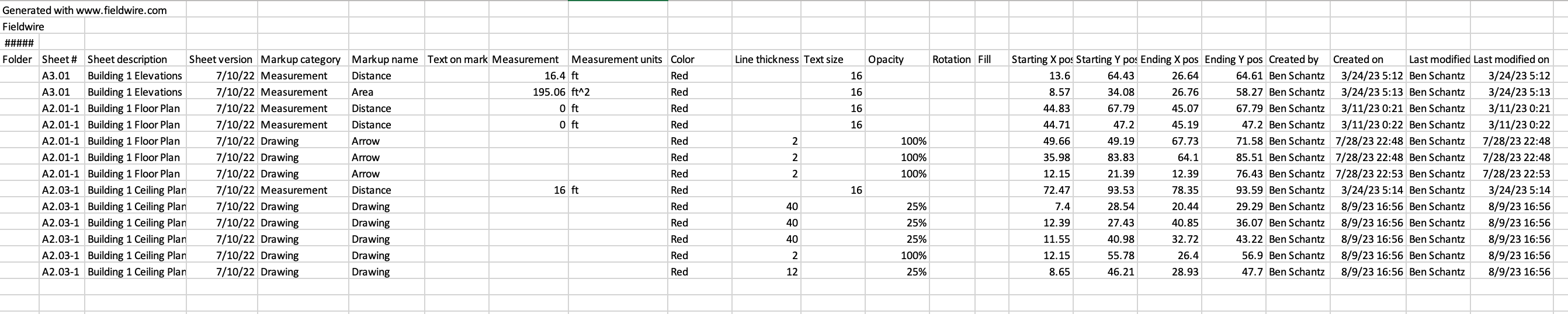

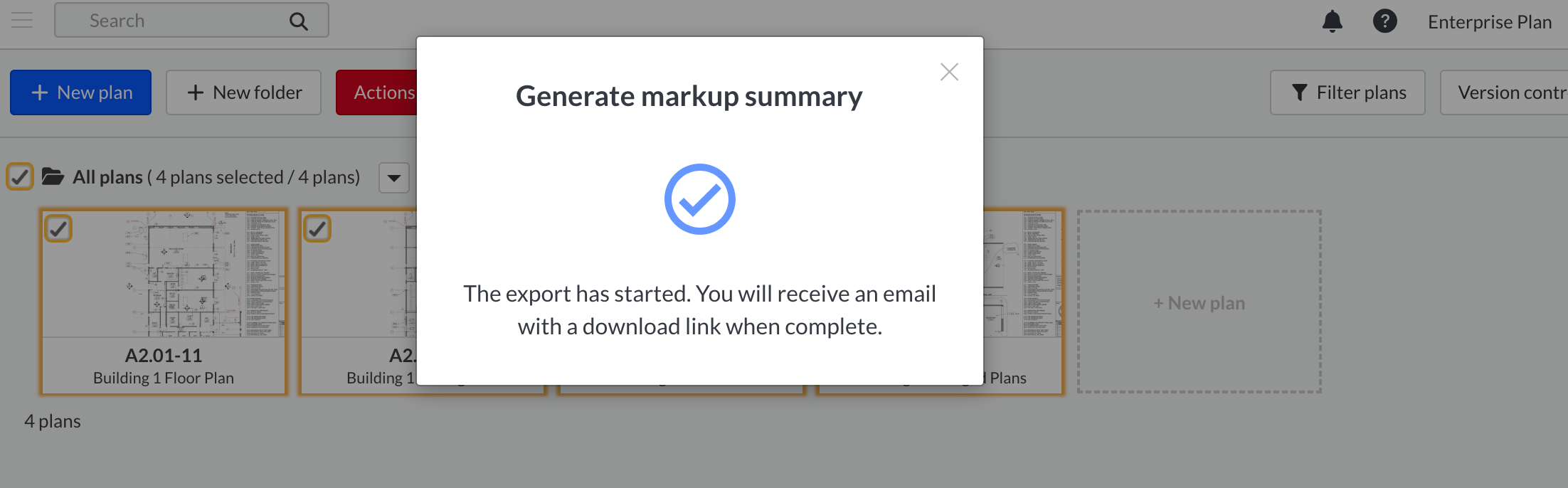

Kort daarna ontvangt u een e-mail met de export van het overzicht van markeringen in een .zip-bestand. Als u op de link klikt en het .zip-bestand opent, ziet u een .CSV-bestand. In het .CSV-bestand ziet u een overzicht van alle markeringen op het(de) geselecteerde tekeningblad(en). Enkele markeringskenmerken die voorkomen in het overzicht, zijn 'Bladnr.', 'Bladomschrijving', 'Bladversie', 'Afmeting', 'Meeteenheden', de X- en Y-coördinaten van de markering, wie de markering heeft gemaakt en wanneer deze werd gemaakt, en ook door wie en wanneer de markering voor het laatst is aangepast.
Deze actie kan ook worden uitgevoerd in het individuele-tekeningtabblad als u een markeringsoverzicht voor dat ene tekeningblad wilt.
Taken op tekeningen
Als het tabblad Tekeningen geopend is, kunt u 'Alle taken' selecteren om het aantal taken te zien dat aan elke tekening gekoppeld is.
Dit aantal hangt af van welke categorie u geselecteerd hebt (u kunt 'Alle taken' selecteren om alle taken in alle categorieën te tonen - zie hieronder):
