Przegląd
W zakładce Rysunki możesz przeglądać wszystkie przesłane karty planów i dodawać nowe do projektu, umożliwiając rozpoczęcie podróży tworzenia wspaniałych rzeczy! Zapoznaj się z poniższym artykułem, aby dowiedzieć się, jak możesz to zrobić.
Spis treści
- Funkcje zakładki Rysunki
- Tworzenie unikalnych folderów
- Wyszukiwanie rysunków
- Menu „Akcje”
- Obracanie rysunków
- Podsumowanie eksportu znaczników
- Kody QR do rysunków
- Zadania na rysunkach
-
Więcej informacji
Funkcje zakładki Rysunki
Dodawanie rysunków
W zakładce „Rysunki” w internetowej wersji Fieldwire administratorzy projektów mogą przesyłać rysunki w formacie PDF (jedno- lub wielostronicowe), PNG lub JPEG (obecnie nie obsługujemy plików DWG). Więcej informacji na temat formatowania rysunku dla Fieldwire można znaleźć w artykule Jak sformatować pliki rysunków dla Fieldwire?
Uwaga: Plików PDF chronionych hasłem nie można przesłać do zakładki rysunków. Pliki PDF zabezpieczone hasłem mogą być przesyłane do zakładki Pliki i otwierane po wprowadzeniu hasła.
Krok 1: Kliknij przycisk „Nowy rysunek” w lewym górnym rogu strony, aby przesłać pliki rysunku do Fieldwire:
Krok 2: Wybierz przesyłanie z komputera lub kilku źródeł, w których przechowujesz swoje rysunki:
Pliki można przesyłać „ręcznie” z komputera, Dropbox, Box, Dysku Google, One Note, Gmaila i z hiperłączy. Fieldwire oferuje również zaawansowaną integrację z Dropbox/Box/OneDrive. Więcej informacji na temat przesyłania za pomocą dwukierunkowej synchronizacji Dropbox/Box/OneDrive (dla subskrypcji Business i Premier) można znaleźć w tym artykule: Jak działa synchronizacja dwukierunkowa z serwisami Dropbox / Box / OneDrive?
W przypadku przesyłania z komputera wybierz (lub przeciągnij) odpowiednie pliki rysunków w oknie przesyłania i wybierz opcję „Prześlij”:
Wskazówka: Jeśli przesyłasz wielostronicowy plik PDF, upewnij się, że orientacja jest prawidłowa przed jego przesłaniem, ponieważ późniejsze obracanie każdej strony może być uciążliwe.
Uwaga: Limit rozmiaru przesyłanych rysunków wynosi 1 GB, a czas przesyłania może zająć około 1 minuty w zależności od rozmiaru rysunku.
Krok 3: Rysunki zostaną przetworzone, a ikony rysunków będą obracającymi się okręgami. Na tym etapie OCR dodaje nazwy, wersje i hiperłącza rysunków. Pamiętaj, że może to potrwać kilka minut, jeśli przesłano dużą liczbę rysunków:
Po przetworzeniu rysunków pojawi się kafelek zawierający podgląd rysunku wraz z nazwami rysunków i opisami warunkowymi (jeśli takie istnieją). Po przesłaniu rysunków, są one przetwarzane tak, aby można je było szybko wyświetlić w aplikacji mobilnej. Jest to celowe działanie umożliwiające lepsze wyświetlanie i powiększanie:
Uwaga: Czas potrzebny do otwarcia pierwszego rysunku (tj. zakończenia nadawania nazwy) może zająć około 10 sekund po zakończeniu przesyłania. Czas potrzebny do otwarcia 50% rysunków może wynieść około 2 minut, w zależności od rozmiaru przesyłanych rysunków. Czas potrzebny na otwarcie wszystkich rysunków (tj. ukończenia nadawania wersji) może wynieść około 5 minut. Aktywacja hiperłączy rysunków może potrwać kilka godzin, w zależności od liczby przesłanych rysunków, które już znajdują się w projekcie. Więcej informacji na temat hiperłączy rysunków można znaleźć w tym artykule: Dlaczego hiperłącza moich rysunków nie są aktywne?
Potwierdzenie nazw rysunku
Podczas przesyłania wielostronicowych plików PDF nasz system automatycznie nada nazwy wszystkim przesłanym stronom. Jednak przed zakończeniem procesu system poprosi o potwierdzenie nazw przesłanych stron.
Aby potwierdzić nazwy rysunków, należy spojrzeć na żółty pasek u góry ekranu, który zawiera trzy opcje: „Zatwierdź pojedynczo”, „Potwierdź wszystko” i „Wróć do numerów stron”. Jest to szczególnie pomocne, gdy zauważysz, że jedna lub więcej stron została nazwana nieprawidłowo i będziesz zmieniać / potwierdzać nazwy / opisy pojedynczo lub wszystkie naraz.
Powrót do numerów stron
Po nadaniu przez OCR Fieldwire nazw kilku rysunkom istnieje możliwość przywrócenia nazw rysunkom zgodnie z chronologią numerów stron. Wystarczy wybrać opcję „Powrót do numerów stron”, a następnie określić schemat nadawania nazw.
Uwaga: Jest to niezwykle przydatna funkcja, jeśli nie chcesz, aby rysunki były automatycznie aktualizowane:
Po przywróceniu numeracji stron nazwy rysunków będą numerami stron, a nie numerami rysunków:
Rozwiązywanie konfliktów wersji
Po przesłaniu nowych wersji rysunków Fieldwire przeskanuje je i nada im nazwy. Jeśli OCR wykryje, że nazwa nowego rysunku pasuje do nazwy istniejącego rysunku, wystąpi konflikt wersji.
Konflikt wersji ma miejsce, gdy Fieldwire chce potwierdzić, że OCR jest dokładny, a nowa wersja zostanie powiązana z istniejącą wersją. Aby rozwiązać konflikt, należy potwierdzić nazwę karty planu nowej wersji, tak aby nowe karty zostały umieszczone na istniejących kartach planu. Ta czynność przenosi wszelkie znaczniki i zadania do najnowszej wersji - zyskasz także możliwość odwoływania się do wszystkich poprzednich wersji na dowolnej platformie, zachowując porządek w dokumentacji.
Gdy trzeba rozwiązać konflikt wersji rysunku, w górnej części strony pojawi się czerwone ostrzeżenie.
Nie można przeglądać rysunków przed rozwiązaniem konfliktów.
Aby rozpocząć zatwierdzanie nazw rysunków, kliknij przycisk „Przeglądaj karty planu”:
Pojawi się nowy ekran wyświetlający nowe i istniejące karty planu oraz nazwy rysunków dla każdej z nich. Tutaj można wyświetlić skadrowany rysunek, w tym obszar, w którym aplikacja Fieldwire zidentyfikowała nazwę karty planu.
Chociaż OCR stara się nazwać rysunek na podstawie tego, co znajduje się na karcie planu, czasami nie udaje się to lub nie jest możliwe ze względu na formatowanie rysunku lub typ pliku. W obu przypadkach konieczne będzie „dodanie [karty planu] jako nowej wersji”, jeśli karta planu po lewej stronie jest nową wersją karty planu po prawej stronie:
Można też zmienić nazwę nowej karty planu tak, aby nie pokrywała się z nazwą istniejącej karty planu i „potwierdzić”, że jest to unikalny rysunek:
- Więcej informacji na temat tego jak OCR nadaje nazwy rysunkom znajdziesz w tym artykule: Jak nazywane są rysunki w Fieldwire?
-
Więcej informacji na temat ręcznego ustawiania lokalizacji skanowania OCR i edytowania nazw rysunków można znaleźć w tym artykule: Jak mogę edytować wiele nazw rysunków, aby skorzystać z automatycznych hiperłączy do objaśnień i funkcji wersji rysunków Fieldwire?
-
Więcej informacji na temat automatycznej obsługi wersji i wersji rewizji można znaleźć w tym artykule: Czym jest wersja rewizji rysunków?
Wersja rewizji
Administratorzy projektu mają dostęp do wersji rewizji rysunków. Wersja rewizji wyświetla historię wszystkich rysunków, które zostały przesłane do projektu. Są one podzielone według daty przesłania i zapewniają dostęp do przesłanych rysunków z ostatnich 90 dni. W tym miejscu można wyświetlić nazwę pliku rysunku, opis wersji i uwagi dotyczące wersji:
Można również wyeksportować „Dziennik rysunków” lub plik .csv z informacją, kiedy rysunki zostały przesłane i z którymi wersjami są powiązane.
Usuwanie kart planu
Karty planu można usunąć, logując się do Fieldwire za pośrednictwem komputera lub przeglądarki internetowej urządzenia.
Wybierz żądane rysunki, a następnie kliknij przycisk Akcje:
Opcja „Usuń” zostanie wyświetlona na dole listy.
Aby usunąć wersję rysunku, kliknij wybrany rysunek, a następnie kliknij przycisk Wersja rewizji. W tym miejscu należy najechać kursorem na wersję karty planu, którą chce się usunąć i kliknąć przycisk „Edytuj”. Po kliknięciu przycisku Edytuj można wybrać wersję do usunięcia.
Uwaga: W przypadku usunięcia poszczególnych wersji kart planu za pomocą przycisku Wersja rewizji w widoku pojedynczego rysunku, te karty planów nie mogą zostać odzyskane z zakładki Usunięte.
Rozdzielczość karty planu
Ulepszenie rozdzielczości rysunków zostało wydane 30 sierpnia 2023 roku, umożliwiając wyświetlanie w większej rozdzielczości dużych i bardzo dużych rysunków po powiększeniu. Każdy projekt utworzony przed 30 sierpnia 2023 roku nie będzie miał ulepszonej rozdzielczości kart planu w wersji internetowej.
Na urządzeniach mobilnych, aby skorzystać z poprawionej rozdzielczości rysunku, należy upewnić się, że wersja aplikacji Fieldwire jest aktualna. Jeśli po aktualizacji aplikacji nie widać poprawy rozdzielczości karty planu, konieczne będzie usunięcie projektu z urządzenia, a następnie ponowne włączenie projektu na urządzeniu.
Tworzenie unikalnych folderów
Foldery rysunku zostaną utworzone automatycznie po przesłaniu wielostronicowego pliku PDF - administratorzy projektu mogą jednak dodawać, usuwać i zmieniać nazwy folderów. Większość użytkowników tworzy foldery rysunków według dziedzin, jednak można je dostosować według własnego uznania.
Aby dodać nowy folder, wybierz opcję „Nowy folder” w zakładce rysunków:
Aby usunąć folder rysunku, wybierz strzałkę skierowaną w dół (menu rozwijane) po prawej stronie nazwy folderu i wybierz opcję „Usuń folder”:
Uwaga: W razie przypadkowego usunięcia rysunku lub folderu rysunku (zawierającego karty planu) można je odzyskać w zakładce Usunięte.
Aby zmienić nazwę folderu, wybierz strzałkę skierowaną w dół (menu rozwijane) po prawej stronie nazwy folderu i wybierz opcję „Zmień nazwę folderu”:
Uwaga: Foldery są automatycznie porządkowane w kolejności alfabetycznej. Jeśli chcesz zmienić ich kolejność, zapoznaj się z tym artykułem: Jak mogę zmienić kolejność folderów, aby nie była alfabetyczna?, aby dowiedzieć się więcej.
Możesz otworzyć wszystkie rysunki z jednego folderu lub zamknąć je, klikając tytuł folderu. Możesz także otworzyć lub zamknąć wszystkie rysunki ze wszystkich folderów, klikając folder „Wszystkie rysunki”:
- Jeśli masz mniej niż 100 rysunków: wszystkie foldery są rozwijane przy pierwszym załadowaniu, kliknięcie folderu wszystkich rysunków/plików powoduje zwinięcie wszystkich folderów.
- Jeśli masz więcej niż 100 rysunków: wszystkie foldery są zwinięte przy pierwszym załadowaniu, jednocześnie może być rozwinięty tylko jeden folder.

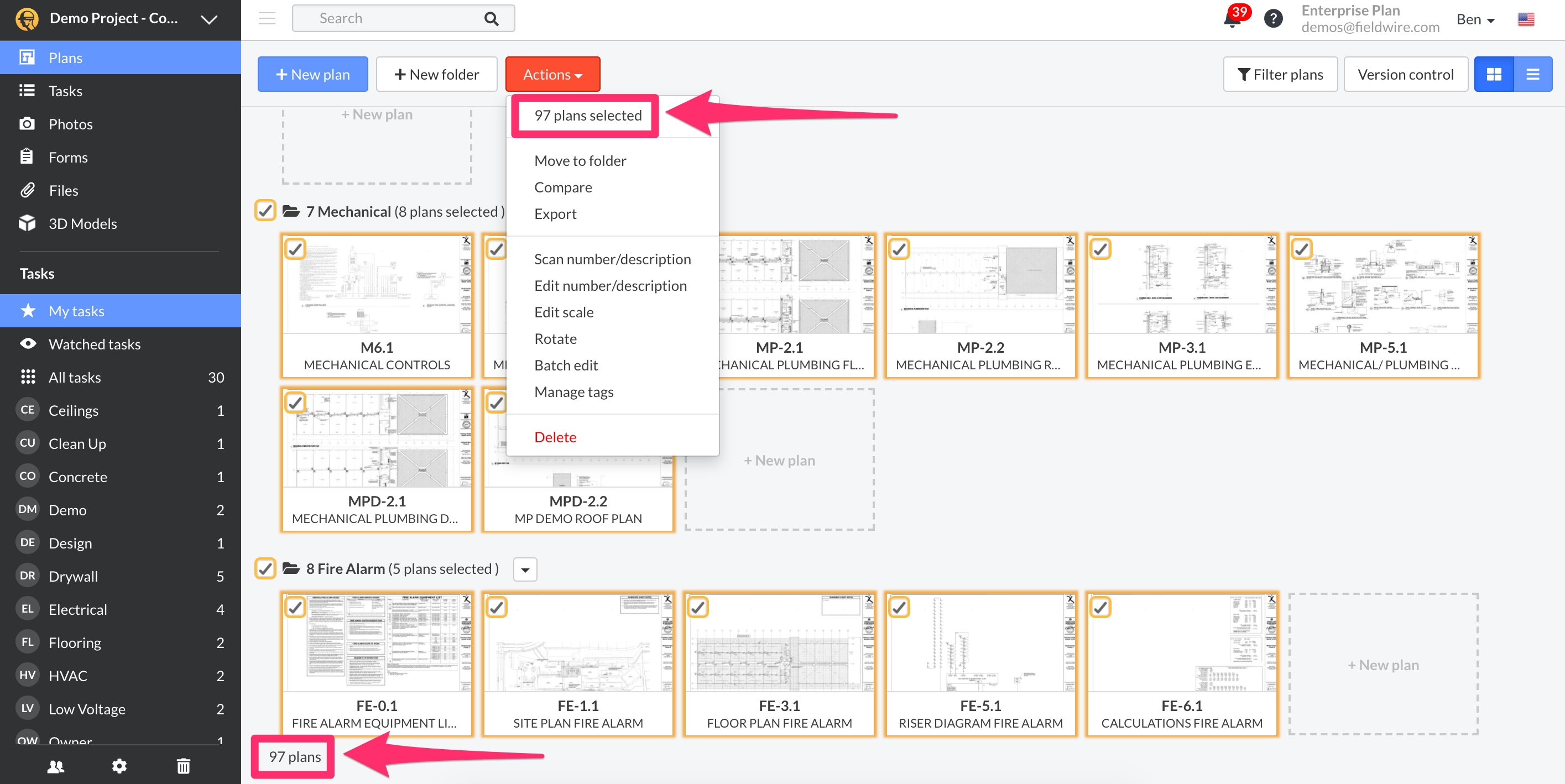

Za pomocą listy rozwijanej „Akcje” można wyświetlić całkowitą liczbę rysunków w zakładce Rysunki, jeśli wybrano wszystkie foldery:
Możesz także sprawdzić liczbę unikalnych rysunków w każdym folderze. Wartość nie uwzględnia unikalnych wersji, a jedynie całkowitą liczbę przesłanych rysunków:
Wyszukiwanie rysunków
Jeśli masz wiele rysunków, przejrzenie ich wszystkich może zająć trochę czasu. Aby to ułatwić, użyj paska wyszukiwania, aby wyszukać rysunki według nazwy rysunku:
Uwaga: Aby w pełni wykorzystać możliwości paska wyszukiwania, należy wprowadzić nazwę rysunku dokładnie tak, jak jest ona wyświetlana w Fieldwire, łącznie z kropkami, „.” i myślnikami, „-”.
Przełączanie między widokiem miniatur a widokiem listy
Możesz wyświetlić podgląd swoich rysunków za pomocą trybu miniatur, aby szybko sprawdzić daną kartę planu. Jeśli jednak chcesz wyświetlić rysunki według ich tytułów w postaci listy, możesz włączyć tryb widoku listy. Tryb widoku listy nie zawiera podglądu rysunków.
Możesz przełączać się między widokami, klikając ikonę widoku miniatur lub listy w prawym górnym rogu zakładki Rysunki:
Filtrowanie rysunków według tagów, zestawów wersji i czasu
Możesz filtrować rysunki, wybierając utworzone przez siebie hashtagi, według zestawu wersji - zestaw wersji jest określeniem „opisu wersji” rysunku oraz według czasu - czasu oznaczającego, kiedy rysunki zostały dodane lub zmodyfikowane (nowa wersja lub nowe znaczniki), a także zakresu dat, który działa dokładnie tak samo, jak zakres dat w naszych filtrach zadań:
- Aby uzyskać więcej informacji na temat znaczników rysunków, przeczytaj ten artykuł: Czym są znaczniki rysunków?
- Więcej informacji na temat filtrowania według zestawu wersji można znaleźć w tym artykule: Czym jest wersja rewizji rysunków?
Menu „Akcje”

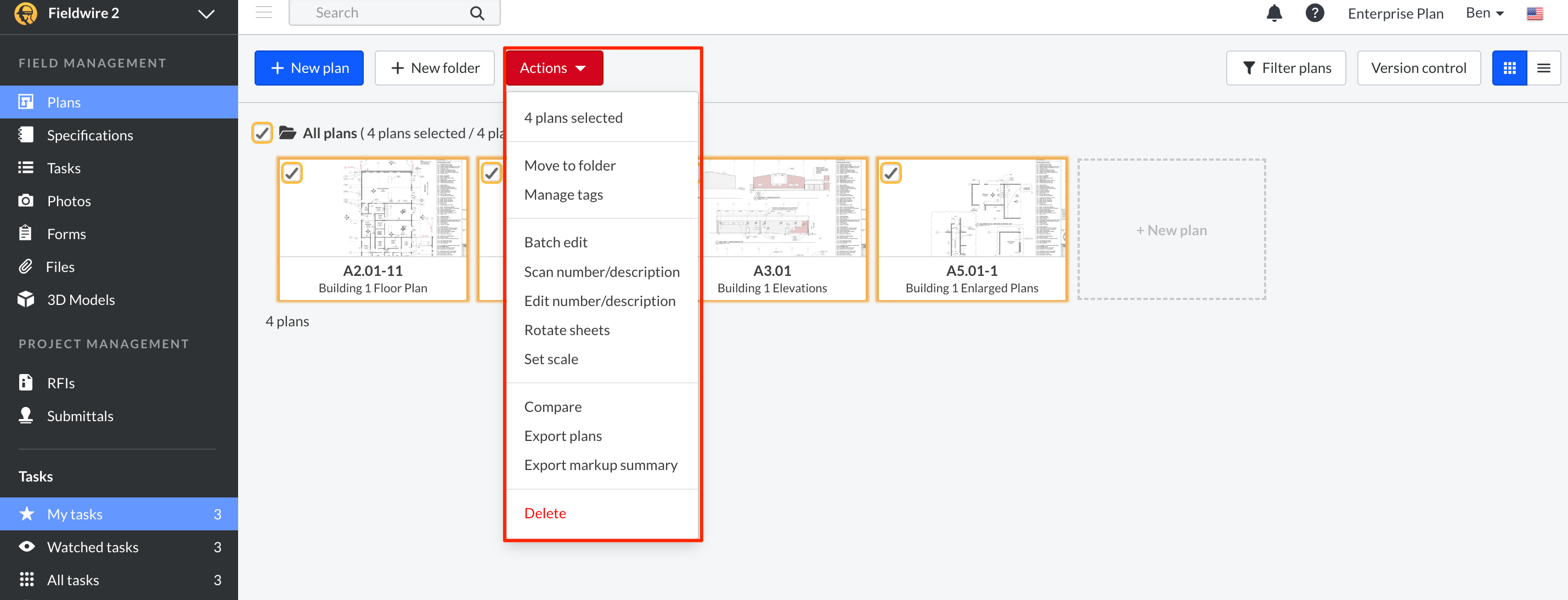

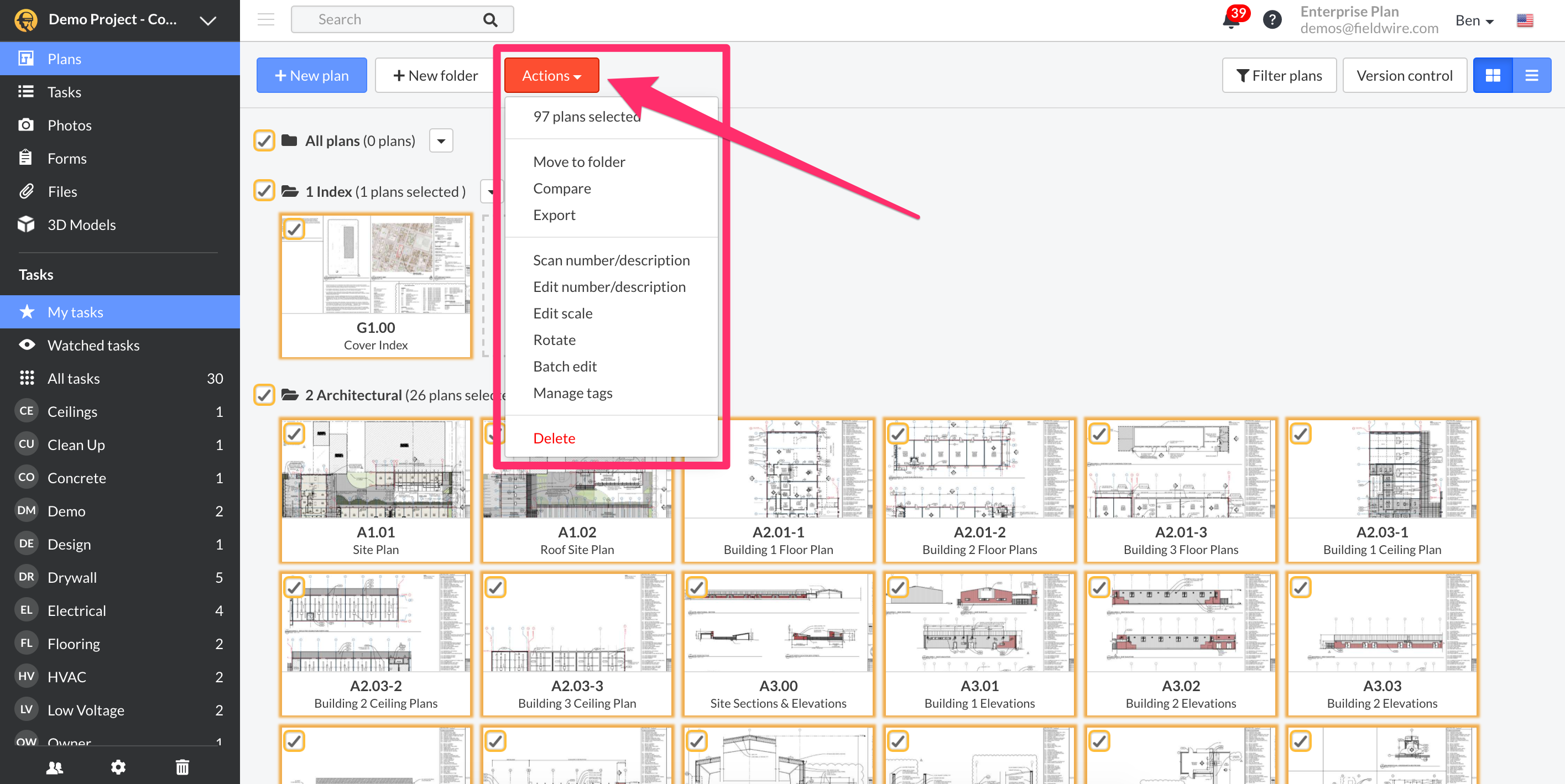

Po wybraniu dowolnej liczby rysunków za pomocą pól wyboru w ich lewych górnych rogach można kliknąć czerwony przycisk „Akcje”.
Możesz zobaczyć liczbę wybranych rysunków, a także listę 10 różnych działań, które możesz wykonać:
- Aby uzyskać więcej informacji na temat funkcji „Porównaj”, przeczytaj ten artykuł: Jak porównywać rysunki?
- Aby uzyskać więcej informacji na temat funkcji „Eksportuj”, przeczytaj ten artykuł: Jak eksportować (i drukować) rysunki w formacie PDF i wyświetlać znaczniki?
- Więcej informacji na temat funkcji „Zeskanuj numer / opis” i „Edycja partii” można znaleźć w tym artykule: Jak mogę edytować wiele nazw rysunków, aby skorzystać z automatycznych hiperłączy do objaśnień i funkcji wersji rysunków Fieldwire?
- Aby uzyskać więcej informacji na temat funkcji „Edytuj skalę”, przeczytaj ten artykuł: Jak korzystać z narzędzi pomiarowych i kalibracyjnych?
- Aby uzyskać więcej informacji na temat funkcji „Zarządzaj znacznikami”, przeczytaj ten artykuł: Czym są znaczniki rysunków?
Obracanie rysunków
Rysunki można obracać o -90°, 180° lub 90° stopni. Za każdym razem, gdy obracasz swój rysunek, zadania i znaczniki obracają się wraz z rysunkiem i tworzona jest nowa wersja rysunku. Możesz modyfikować (zmienić kolejność wersji lub usunąć tę wersję rysunku) za pomocą wersji rewizji. Więcej informacji na temat wersji rewizji można znaleźć w poniższym artykule: Czym jest wersja rewizji rysunków?

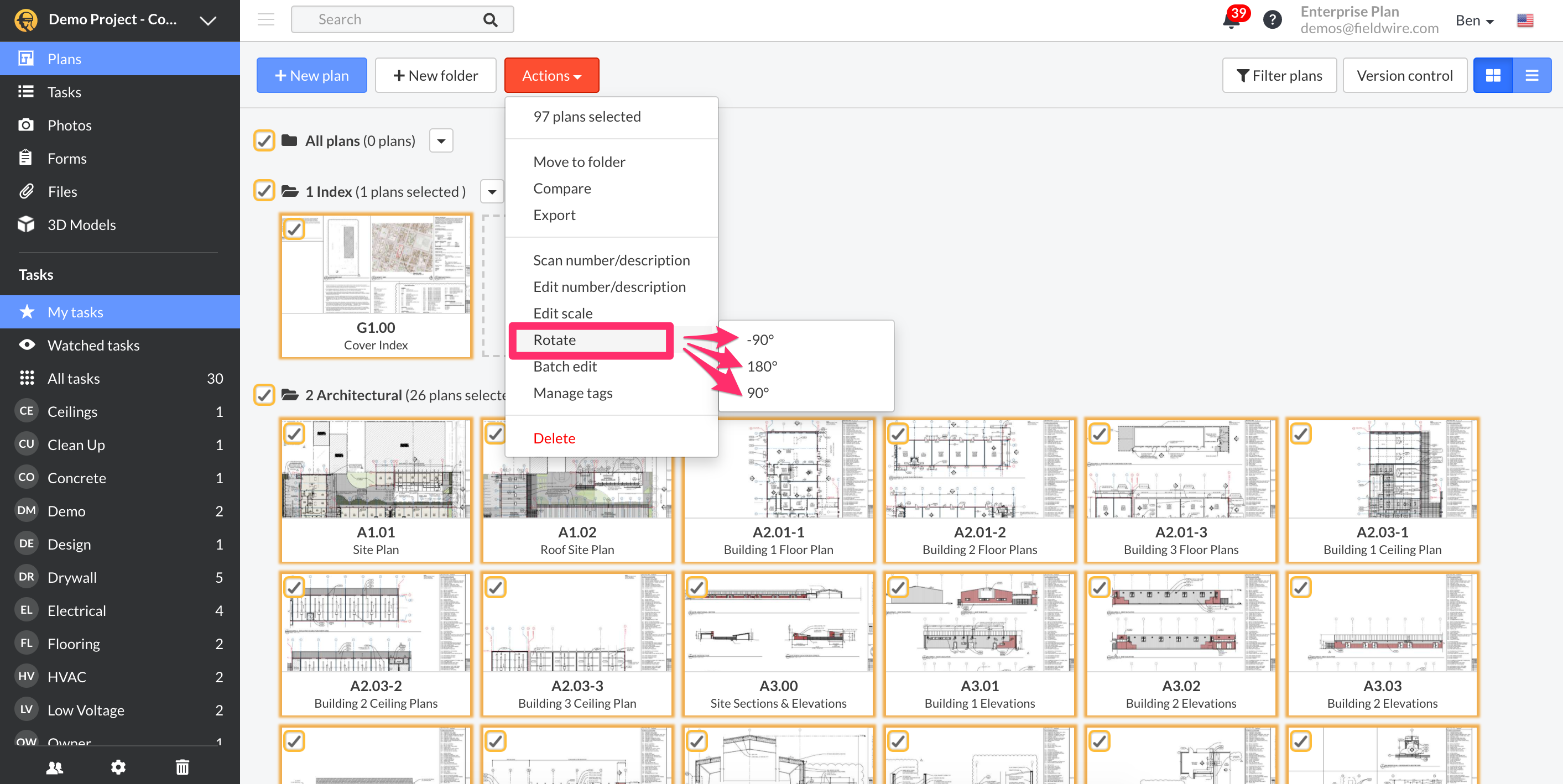

Aby obrócić rysunek, wybierz rysunek/rysunki, kliknij przycisk akcji i wybierz stopień obrotu, którego chcesz użyć:
Podsumowanie eksportu znaczników
Klienci korzystający z subskrypcji Pro, Business i wyższych mogą wyeksportować podsumowanie znaczników na ich karcie planu. W zakładce Rysunki, po wybraniu jednego lub wielu rysunków, przejdź do menu rozwijanego „Akcje”. Tam znajdziesz opcję „Podsumowanie eksportu znaczników”. Wybranie tej opcji spowoduje wyświetlenie wyskakującego komunikatu z informacją, że eksport zostanie wysłany pocztą elektroniczną.
Wkrótce potem otrzymasz wiadomość e-mail z eksportem podsumowania znaczników w pliku .zip. Kliknij łącze we wiadomości e-mail, aby pobrać plik .zip i wyodrębnić plik .CSV. W pliku .CSV będzie można sprawdzić podsumowanie wszystkich znaczników na wybranej karcie (kartach) planu. Atrybuty znaczników zawarte w podsumowaniu to „Numer karty planu”, „Opis karty planu”, „Wersja karty planu”, „Pomiar”, „Jednostki miary”, współrzędne X i Y znacznika, kto utworzył znacznik i kiedy go utworzył, a także kto ostatnio zmodyfikował znacznik i kiedy został ostatnio zmodyfikowany.
Czynność tę można również wykonać w zakładce indywidualnego rysunku, jeśli chcesz uzyskać podsumowanie znaczników z tej pojedynczej karty planu.
Kody QR do rysunków
Generowanie kodu QR w wersji internetowej
Kody QR to pomocny sposób na zapewnienie użytkownikom w terenie natychmiastowego dostępu do konkretnego rysunku, aby upewnić się, że dla każdego obszaru budowy korzysta się z właściwego rysunku. Generowanie kodu QR dla określonego rysunku w aplikacji internetowej:
- W aplikacji Fieldwire w przeglądarce internetowej na komputerze przejdź do indywidualnej karty planu i kliknij ją, aby wygenerować kod QR.
- Następnie wybierz menu Akcje rysunku
- Wybierz „Eksportuj kod QR”
- Kod QR w formacie PDF zostanie otwarty w nowej zakładce przeglądarki.
Po wygenerowaniu kodu w formacie PDF dla danego rysunku możesz go wydrukować i powiesić w odpowiednim miejscu na terenie budowy.
Generowanie i przeglądanie kodów QR na urządzeniach mobilnych
Kody QR dla konkretnych rysunków można również przeglądać i pobierać w aplikacji na system iOS i Android. Z kodów QR można korzystać na urządzeniach mobilnych do szybkiego udostępnienia informacji o rysunku osobie znajdującej się w pobliżu lub do pobrania i wydrukowania ich bezpośrednio z urządzenia mobilnego.
Wyświetlanie kodu QR na urządzeniu mobilnym:
- W aplikacji Fieldwire na system iOS lub Android przejdź do rysunku, dla którego chcesz wygenerować kod QR.
- Wybierz ikonę „Udostępnij” w prawym górnym rogu rysunku
- Wybierz „Kod QR”
Teraz podstawowy kod QR można udostępnić komuś w pobliżu w celu umożliwienia mu szybkiego dostępu. Jeśli chcesz pobrać kod QR z urządzenia mobilnego, wybierz opcję „Pobierz jako PDF” w podstawowym widoku kodu QR. Pobieranie kodów QR w formacie PDF jest możliwe tylko wtedy, gdy urządzenie jest podłączone do sieci Wi-Fi lub ma dostęp do sieci danych komórkowych. Aby wyświetlić kod QR zadania, zadanie musi zostać wcześniej zsynchronizowane.
Po pobraniu pliku PDF kliknij ikonę „Udostępnij” w prawym górnym rogu pliku PDF, aby go wysłać lub wydrukować bezpośrednio ze swojego urządzenia mobilnego.
Skanowanie kodów QR na urządzeniu mobilnym
Kody QR można skanować i otwierać za pomocą aparatu urządzenia lub skanera kodów QR w aplikacjach mobilnych Fieldwire. Skanowanie kodu QR z poziomu aplikacji Fieldwire:
- Z listy projektów, listy zadań lub listy rysunków otwórz pasek wyszukiwania.
- Kliknij ikonę skanera kodów QR znajdującą się po prawej stronie paska wyszukiwania.
- Uwaga: ikona skanera kodów QR będzie wyświetlana tylko wtedy, gdy pasek wyszukiwania nie będzie zawierał żadnego tekstu.
- Skieruj skaner kodów QR na kod QR
- Powiązany rysunek zostanie automatycznie otwarty w aplikacji na system iOS lub Android.
Należy pamiętać, że skanowanie kodu QR za pomocą urządzenia lub skanera mobilnego Fieldwire wiąże się z kilkoma ograniczeniami:
- Jeśli nie masz dostępu do powiązanego projektu, nie będziesz mieć dostępu do powiązanego rysunku.
- Jeśli na urządzeniu mobilnym nie masz zainstalowanej aplikacji Fieldwire, odnośnik zostanie otwarty w przeglądarce.
Oprócz ograniczeń wymienionych powyżej, ważne jest również zwrócenie uwagi na następujące ograniczenia:
- Nie można utworzyć kodu QR powiązanego bezpośrednio ze zdjęciem w zakładce Zdjęcia, ponieważ poszczególne zdjęcia nie mają własnego adresu URL. Wygenerowanie kodu QR dla zdjęcia spowoduje po prostu otwarcie zakładki zdjęć w aplikacji Fieldwire.
- Otwarcie kodu QR powiązanego z konkretnym plikiem w zakładce pliki nie działa w systemach iOS i Android. Obie aplikacje mobilne otwierają zakładkę Pliki, a nie wskazany plik.
- Odnośniki do kart materiałowych i specyfikacji nie działają.
Zadania na rysunkach
Po otwarciu zakładki Rysunki można wybrać opcję „Wszystkie zadania”, aby wyświetlić liczbę zadań związanych z każdym rysunkiem.
Liczba ta zmienia się w zależności od wybranej kategorii (możesz wybrać „Wszystkie zadania”, aby wyświetlić wszystkie zadania we wszystkich kategoriach - patrz poniżej):
