Använda fliken Ritningar och ladda upp ritningar till Fieldwire-projekt på webben

  • Ben Schantz

Översikt

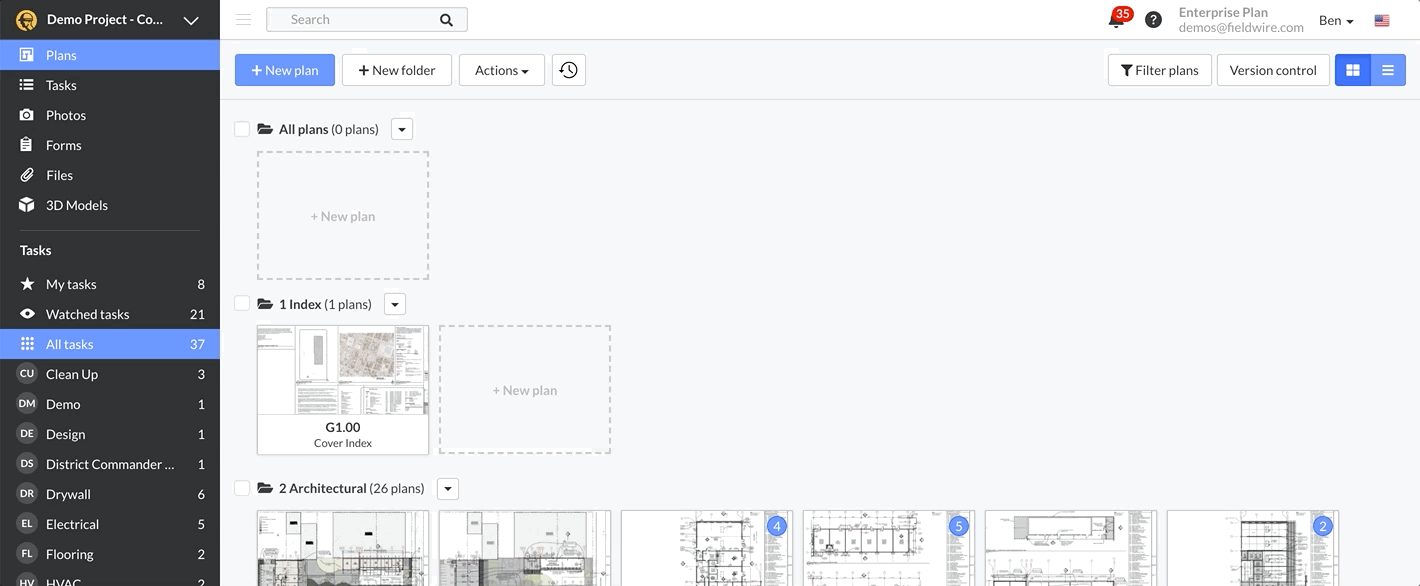

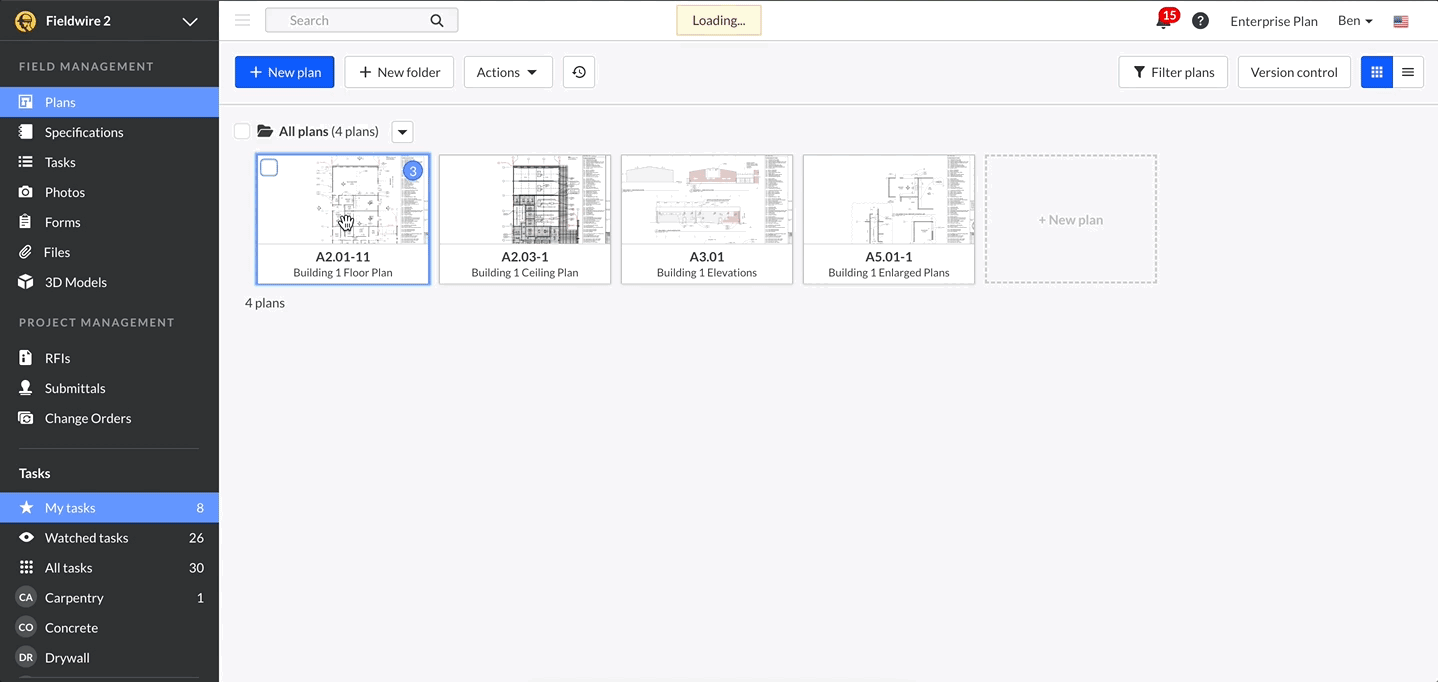

På fliken Ritningar kan du se alla uppladdade ritningssidor och lägga till nya i projektet så att du kan börja processen med att bygga fantastiska saker! Ta en titt på innehållet nedan för att få en överblick över hur du kan göra det.



Innehållsförteckning

Ritningsflikens funktioner

Lägga till ritningar

Från fliken "Ritningar" i Fieldwires webbversion kan projektadministratörer ladda upp ritningar som är PDF-filer (en eller flera sidor), PNG-filer eller JPEG-filer (vi stöder för närvarande inte DWG-filer). Mer information om hur du formaterar en ritning för Fieldwire finns i den här artikeln Vilket format ska jag välja för mina ritningsfiler för Fieldwire?

Obs! PDF-filer som är lösenordsskyddade kan inte laddas upp på ritningsfliken. Lösenordsskyddade PDF-filer kan laddas upp på fliken Filer och kan öppnas genom att ange lösenordet.

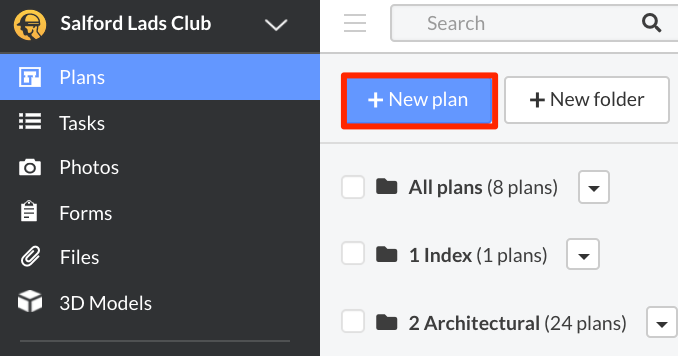

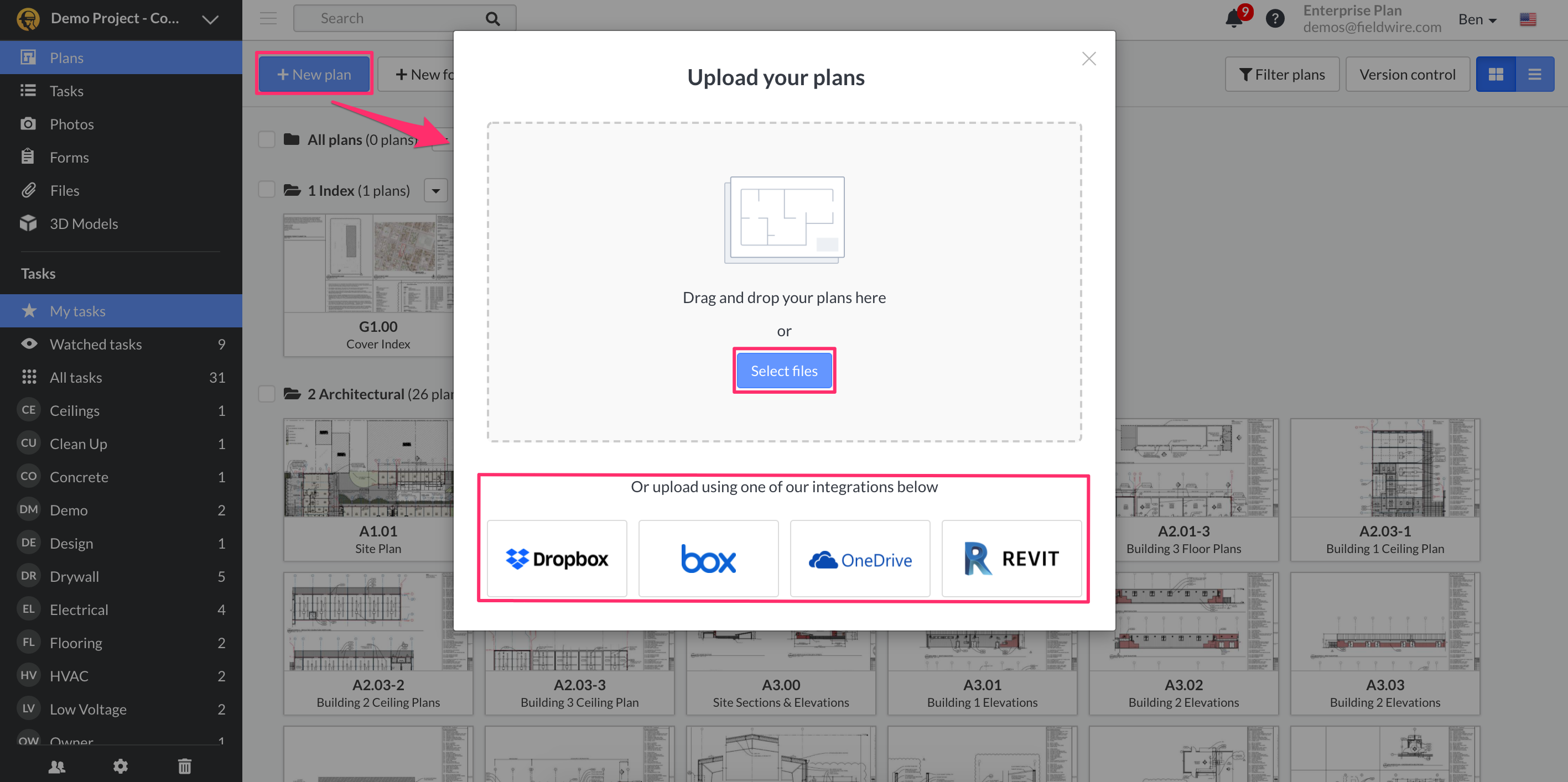

Steg 1:  Klicka på knappen "+ Ny ritning" längst upp till vänster på sidan för att ladda upp dina ritningsfiler till Fieldwire:

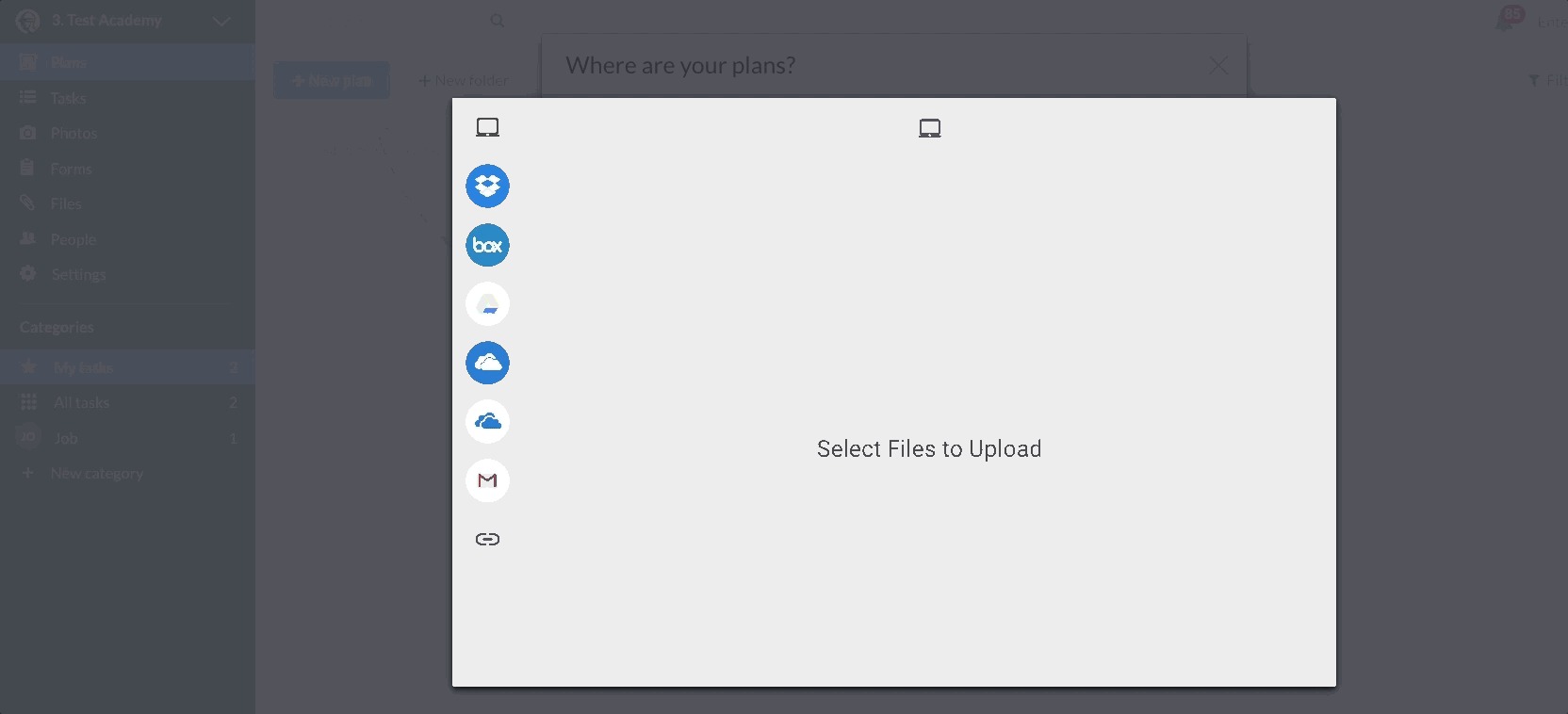

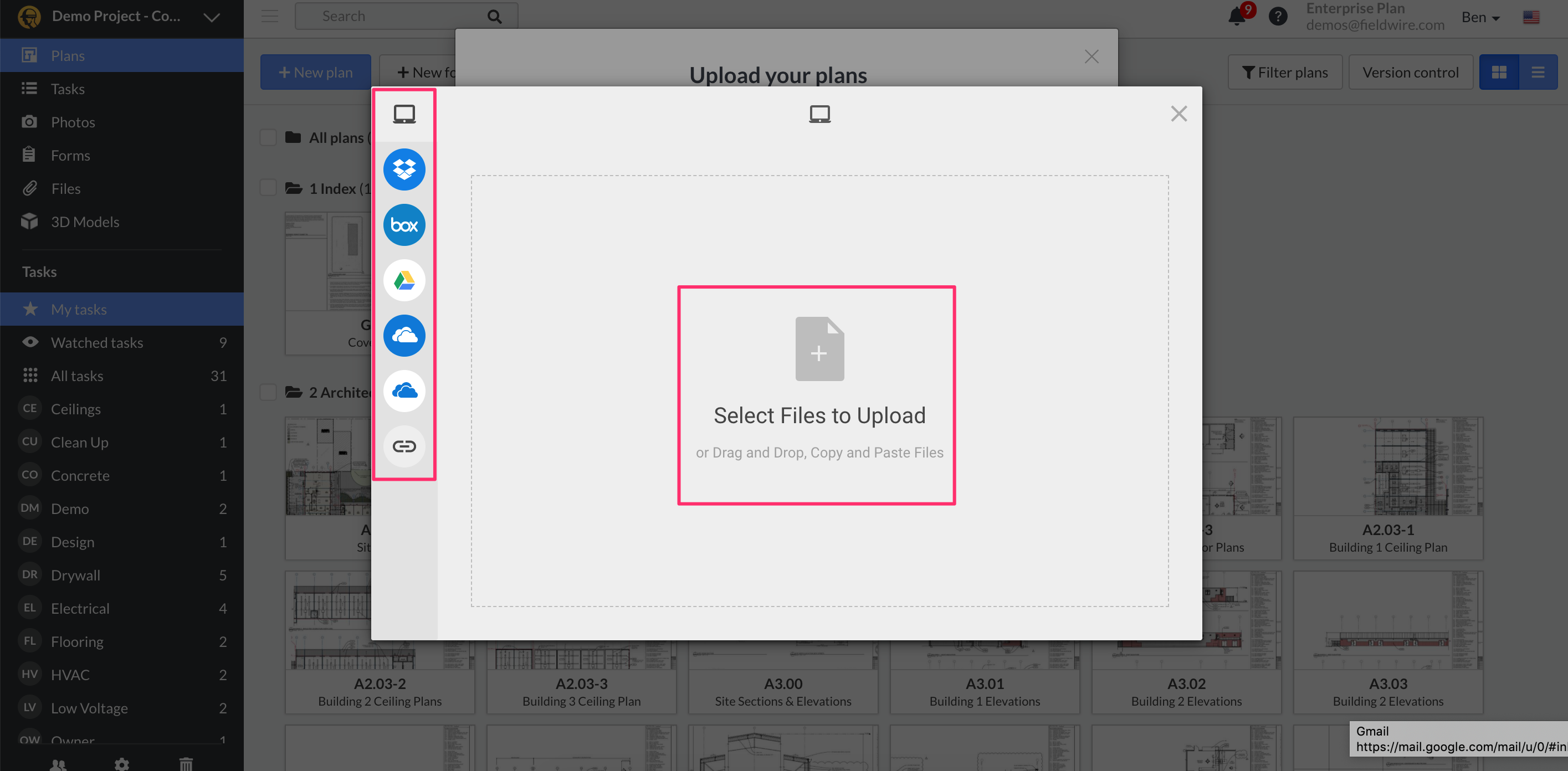

Steg 2: Välj att ladda upp från datorn eller från ett antal källor där du kanske redan har dina ritningar lagrade:



Du kan ladda upp filer "manuellt" från datorn, Dropbox, Box, Google Drive, One Note, Gmail och från direktlänkar. Fieldwire erbjuder också en avancerad integrering av Dropbox/Box/OneDrive. Läs den här artikeln om du vill veta mer om hur du laddar upp från vår Dropbox/Box/OneDrive med tvåvägssynkronisering (för Business- och Premier-prenumerationer): Hur fungerar tvåvägssynkronisering med Dropbox/Box/OneDrive?

Om du laddar upp från datorn, markera (eller dra) den eller de relevanta ritningsfilerna i uppladdningsfönstret och välj "Ladda upp":

Tips: Om du laddar upp en PDF med flera sidor bör du se till att riktningen är rätt innan du laddar upp den, eftersom det kan vara besvärligt att rotera varje sida i efterhand.

Obs! Storleksgränsen för uppladdningar av ritningar är 1 GB och uppladdningstiden kan ta cirka en minut beroende på ritningarnas storlek.

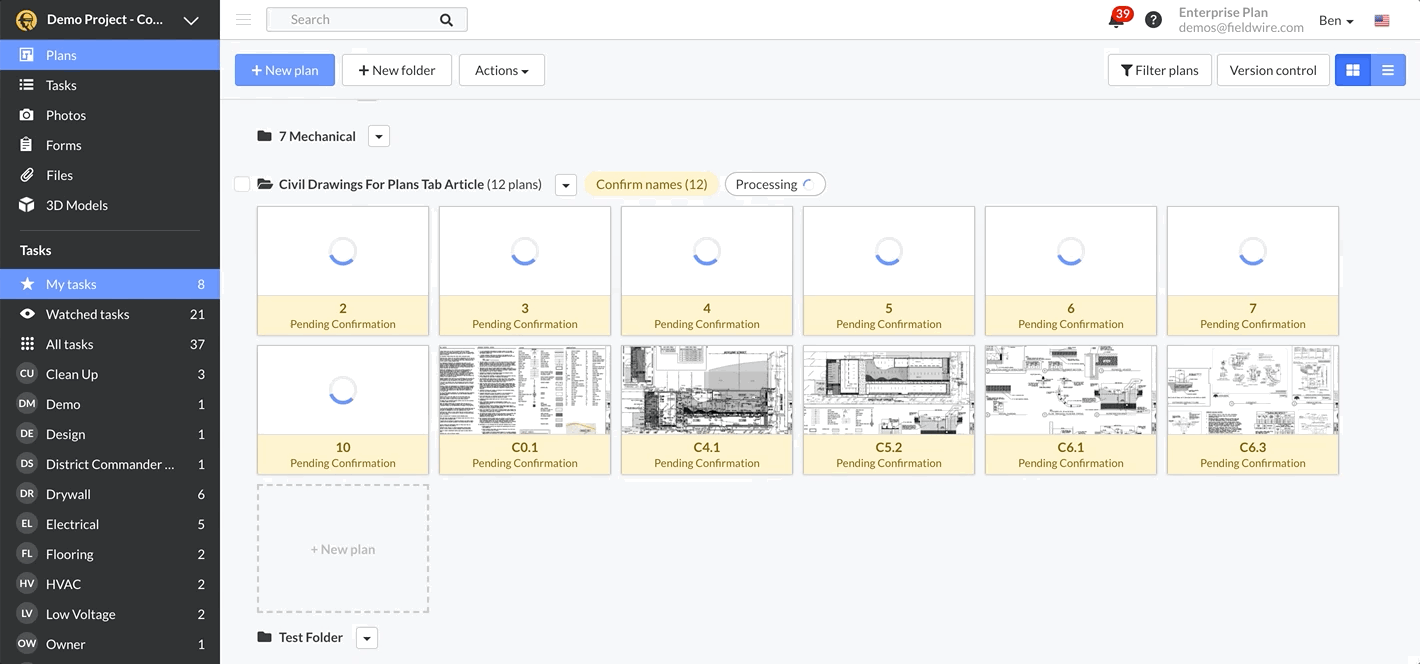

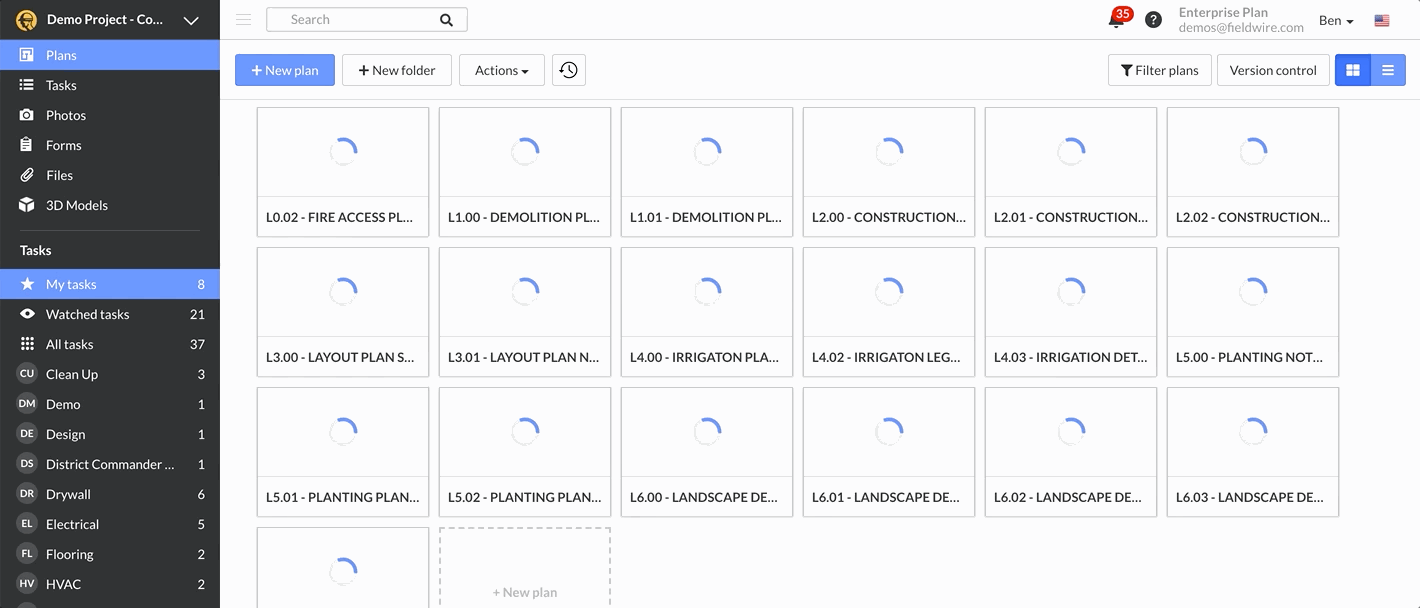

Steg 3: Ritningarna bearbetas och ritningsikonerna är en snurrande cirkel. Det är nu ritningarna namnges, får versionsnummer och länkas med hjälp av optisk teckenigenkänning. Observera att detta kan ta några minuter om du har laddat upp många ritningar:




Efter ritningsprocessen visas en liten ruta som innehåller en förhandsgranskning av ritningen, tillsammans med ritningens namn och eventuella beskrivningar (i förekommande fall). När ritningarna har laddats upp bearbetar vi dem så att de snabbt kan visas i mobilappen. Detta görs avsiktligt för att möjliggöra bättre visning och zoomning:


Obs! Tiden för att kunna öppna den första ritningen (dvs. när namngivningen är klar) kan ta cirka 10 sekunder efter att uppladdningen har avslutats. Det kan ta ca två minuter innan du kan öppna 50 % av ritningarna beroende på storleken på de ritningar som laddas upp. Det kan ta ca fem minuter innan du kan öppna alla ritningar (dvs. när versionshanteringen är klar). Länkar till ritningar kan ta flera timmar att aktivera beroende på hur många ritningar du har laddat upp och redan har i ditt projekt. Mer information om ritningens länkar finns i den här artikeln: Varför aktiveras inte länkarna i min ritning?



Bekräfta ritningens namn

När du laddar upp PDF-filer med flera sidor namnges alla sidor som laddats upp automatiskt av systemet. Innan detta slutförs blir du dock ombedd att bekräfta namnen på de sidor du har laddat upp.

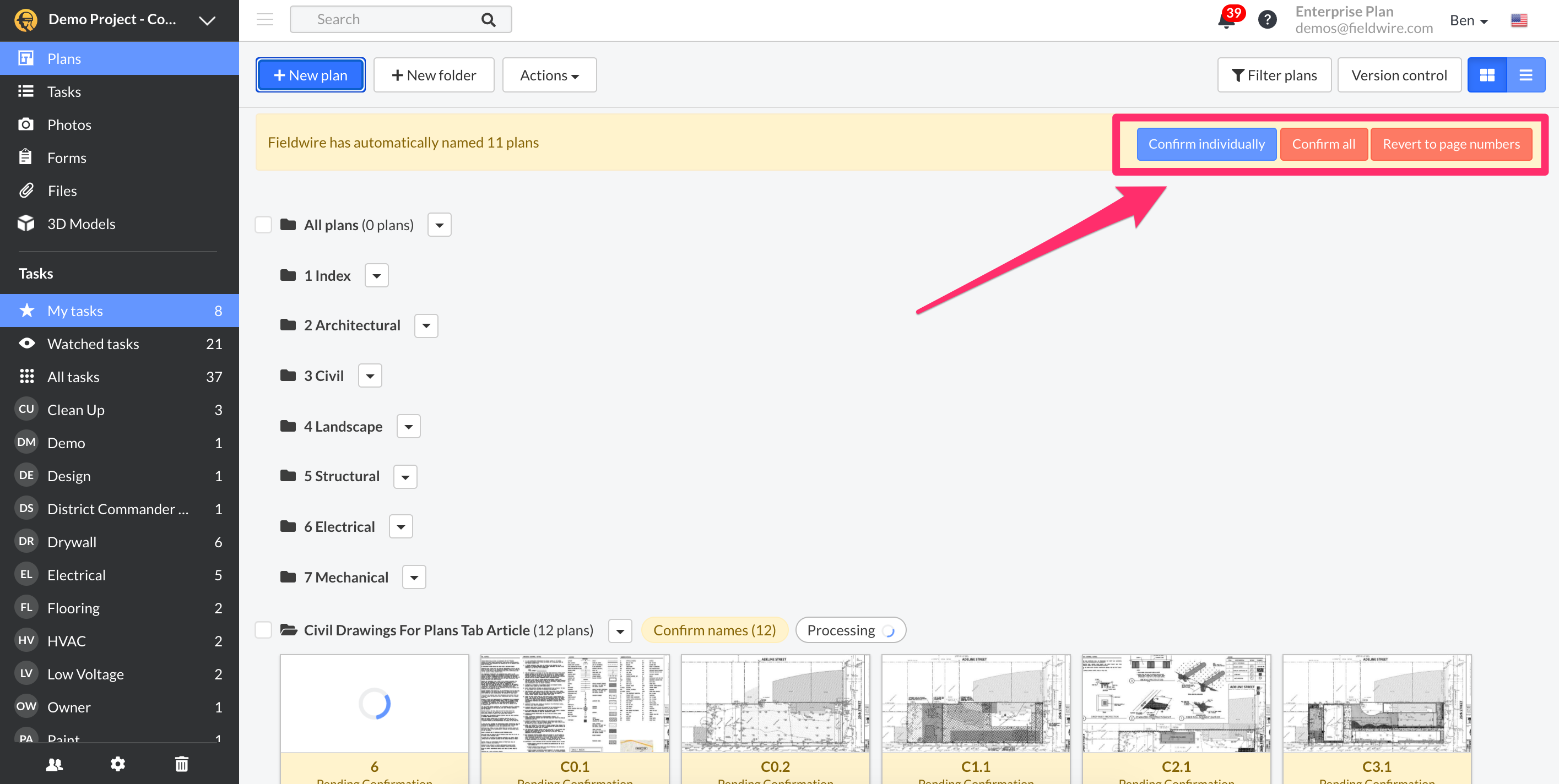

Du kan bekräfta ritningens namn genom att titta högst upp på skärmen efter ett gult fält med tre alternativ: "Bekräfta individuellt", "Bekräfta alla" och "Återgå till sidnummer". Detta är särskilt användbart när du upptäcker att en eller flera sidor har fått fel namn, eftersom du då kan ändra/bekräfta namnen/beskrivningarna en i taget eller alla på en gång.




Återgå till sidnummer

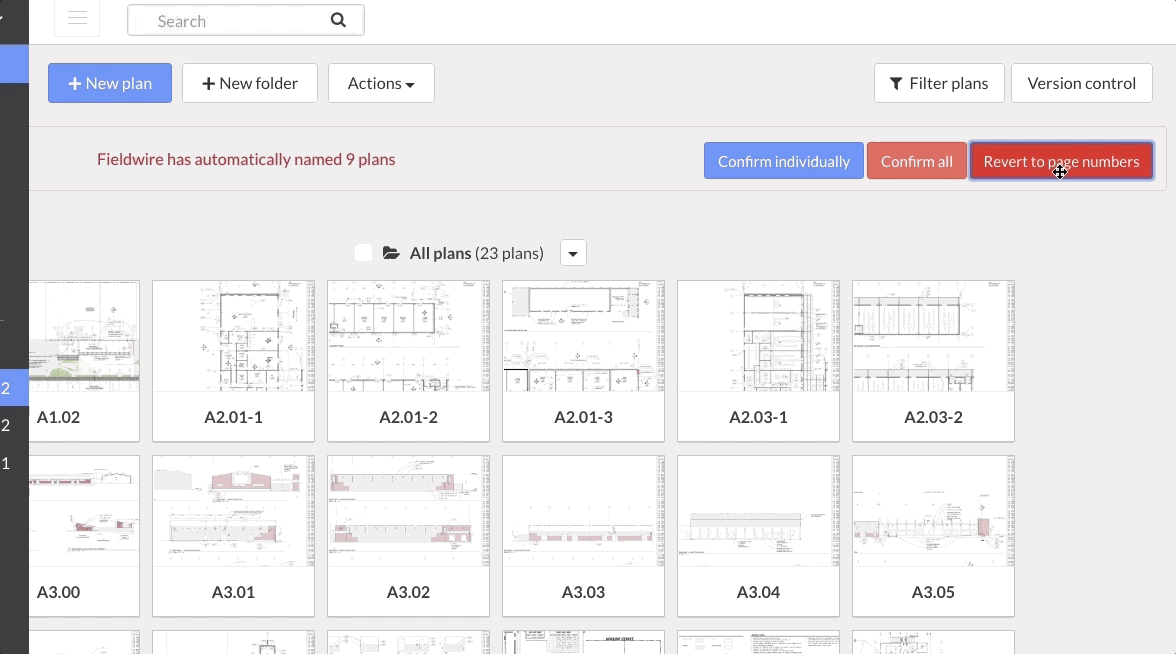

När Fieldwires optiska teckenigenkänning har namngett flera ritningar kan du välja att ändra namnen på ritningarna till kronologiska sidnummer. Välj bara "Återgå till sidnummer" och ange sedan en namngivningsmetod.

Obs! Detta är en mycket användbar funktion om du inte vill att ritningarna ska versionshanteras automatiskt:

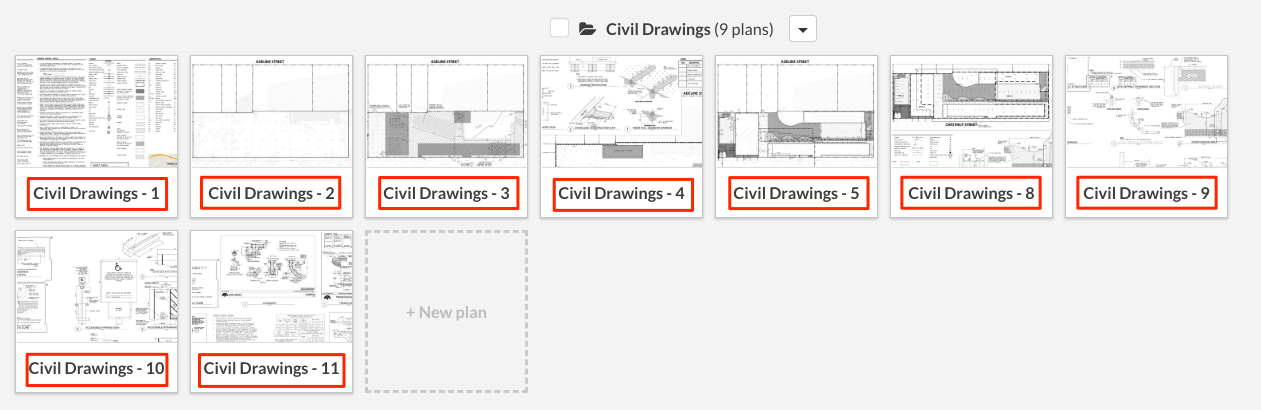

Efter återgången till sidnummer är ritningsnamnen sidnummer i stället för ritningsnummer:




Lösa versionskonflikter

När du laddar upp nya ritningsversioner skannas och namnges ritningarna av Fieldwire. Om den optiska teckenigenkänningen upptäcker att namnet på en ny ritning matchar namnet på en befintlig ritning ger det upphov till versionskonflikter.

En versionskonflikt är när Fieldwire vill bekräfta att den optiska teckenigenkänningen är korrekt och att den nya versionen kommer att förknippas med den befintliga versionen. För att lösa konflikten måste du bekräfta sidans namn på de nya versionerna så att nya sidor kommer att läggs ovanpå de befintliga sidorna. I och med den här åtgärden flyttas alla markeringar och uppgifter till den senaste versionen – du kommer också att kunna hänvisa till alla gamla versioner på alla plattformar för att hålla ordning på saker och ting.

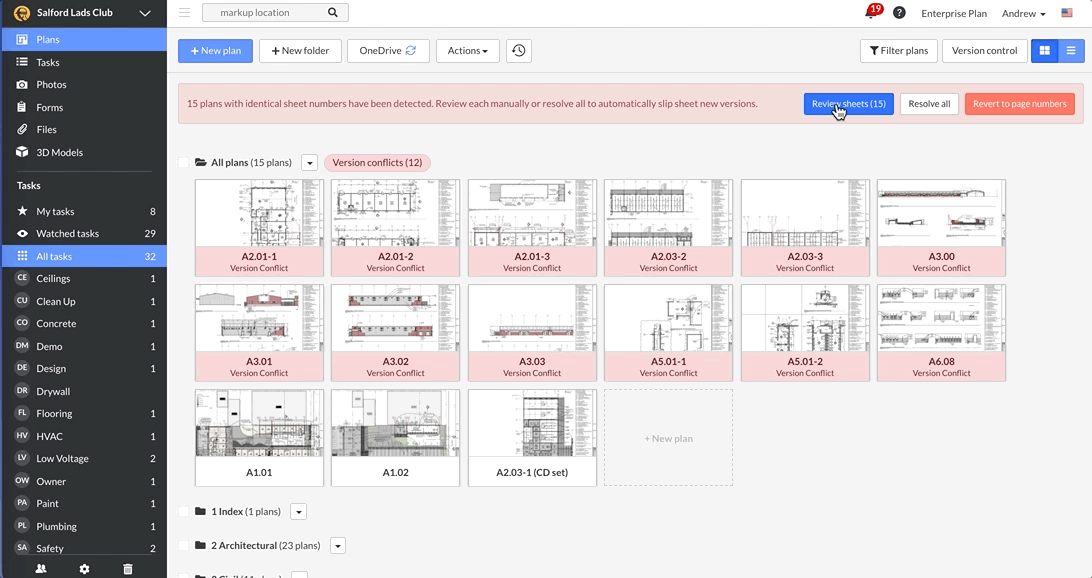

När du behöver åtgärda ritningsversionerna ser du en röd varning högst upp på sidan.
Du kan inte visa ritningarna innan du har löst konflikterna.

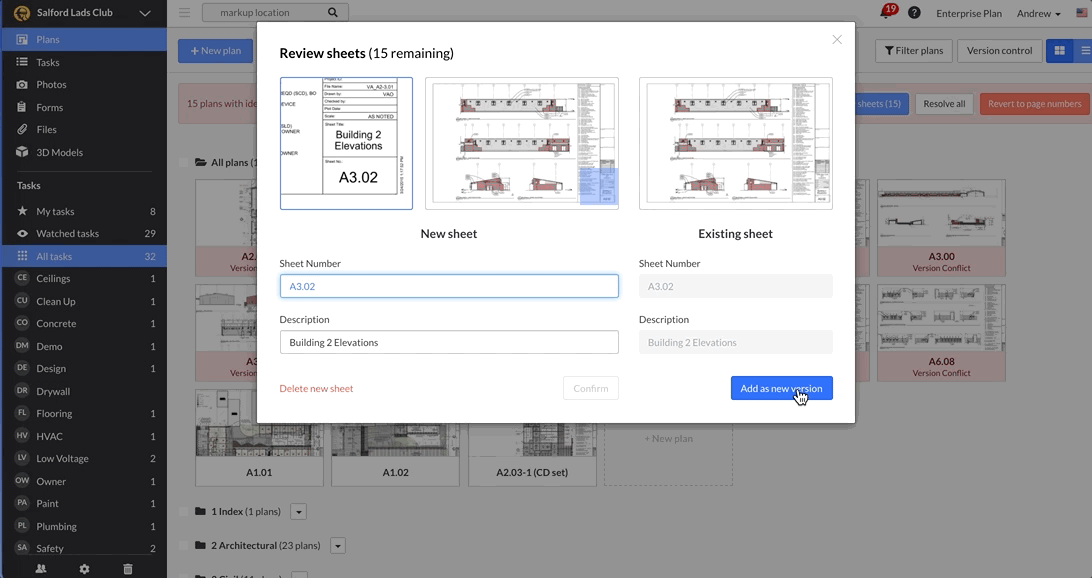

Klicka på knappen "Granska sidor" för att börja godkänna ritningsnamnen:

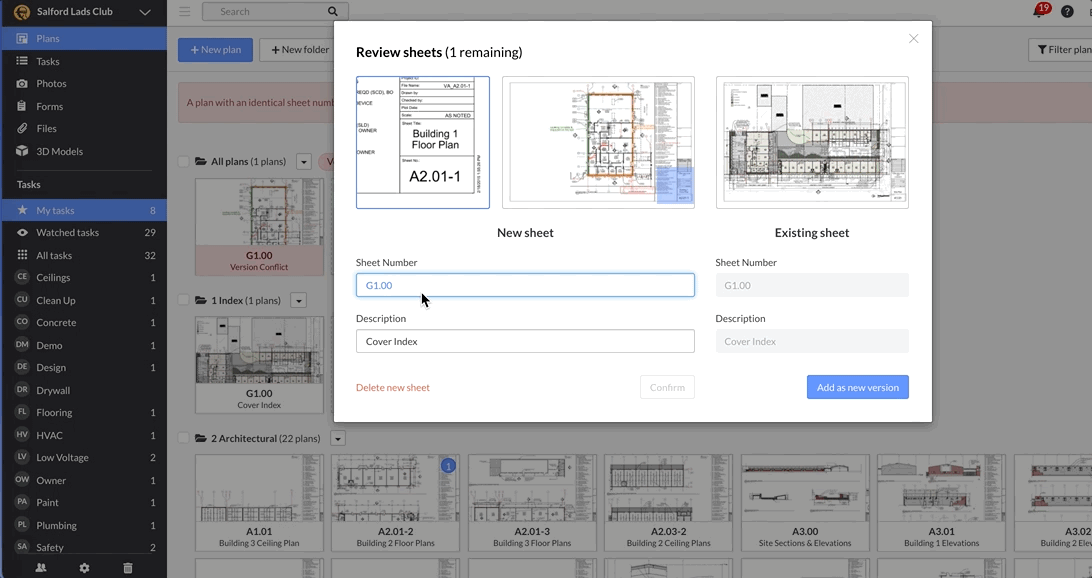

En ny skärm öppnas som visar de nya och befintliga sidorna och ritningsnamnen för varje sida. Här kan du se en beskuren ritning, inklusive det område där Fieldwire identifierade sidans namn.

Den optiska teckenigenkänningen försöker namnge ritningen baserat på vad som finns på sidan, men ibland misslyckas detta eller fungerar inte på grund av ritningens format eller filtypen. I båda fallen måste du "lägga till [sidan] som en ny version" om sidan till vänster är en ny version av sidan till höger:




Eller ändra namn på den nya sidan så att namnet inte stämmer överens med den befintliga sidan och "bekräfta" detta som en unik ritning:


Versionskontroll

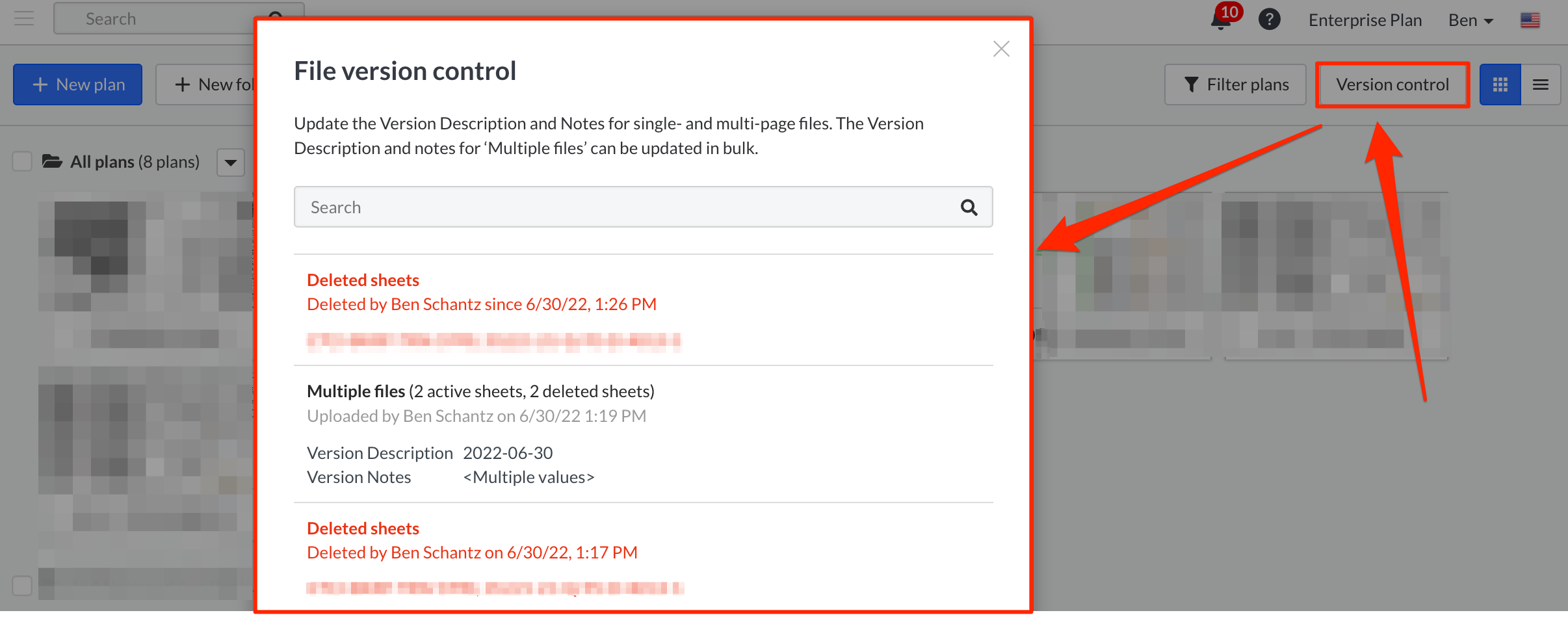

Projektadministratörer kan använda versionskontroll för ritningar. Versionskontroll visar historiken för alla ritningar som har laddats upp till projektet. Dessa är uppdelade efter uppladdningsdatum och visar ritningar som har laddats upp under de senaste 90 dagarna. Här kan du se ritningens filnamn, versionsbeskrivning och versionsanteckningar:

Du kan också exportera en "ritningslogg" eller ett .csv-register över när ritningarna laddades upp och vilka versioner de är kopplade till.

Ta bort ritningssidor

Ritningssidor kan raderas genom att logga in på Fieldwire via en dator eller enhetens webbläsare.

Markera önskade ritningar och klicka sedan på knappen Åtgärder:

Alternativet "Ta bort" visas längst ner i listan.



För att ta bort en ritningsversion, klicka på önskad ritning och sedan på knappen Versionskontroll. Här måste du hålla muspekaren över den version av ritningssidan som du vill ta bort och klicka på "Ändra". När du klickar på Ändra kan du välja vilken version du vill ta bort.

Obs! Om du tar bort enskilda versioner av ritningssidor från knappen Versionskontroll i den enskilda ritningsvisaren, kan dessa ritningssidor inte återställas från papperskorgen.



Ritningssidans upplösningar

En förbättring av ritningsupplösningen släpptes den 30 augusti 2023 och ser till att du får bättre upplösning på stora och extra stora ritningar när du zoomar in. Projekt som skapats före den 30 autusti 2023 har inte den förbättrade upplösningen för ritningssidor på webben.

På mobila enheter måste du se till att Fieldwires appversion är uppdaterad för att kunna se den förbättrade upplösningen av ritningen. Om du inte ser några förbättringar av ritningssidans upplösning efter att du har uppdaterat appen måste du ta bort projektet från enheten och sedan aktivera projektet på nytt på enheten.



Skapa unika mappar

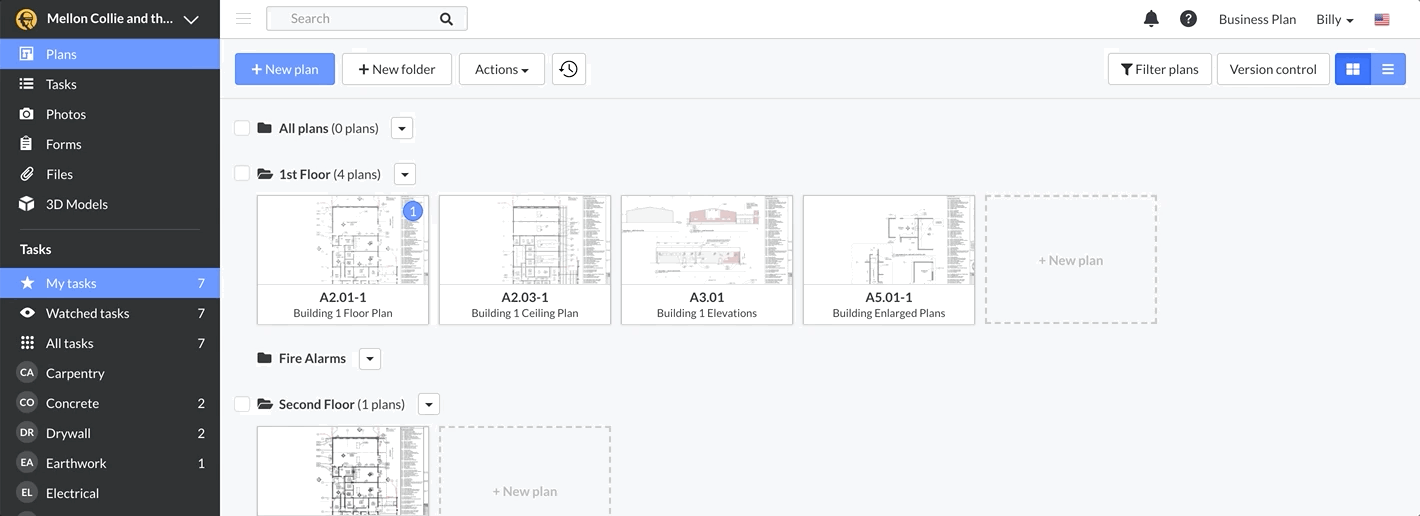

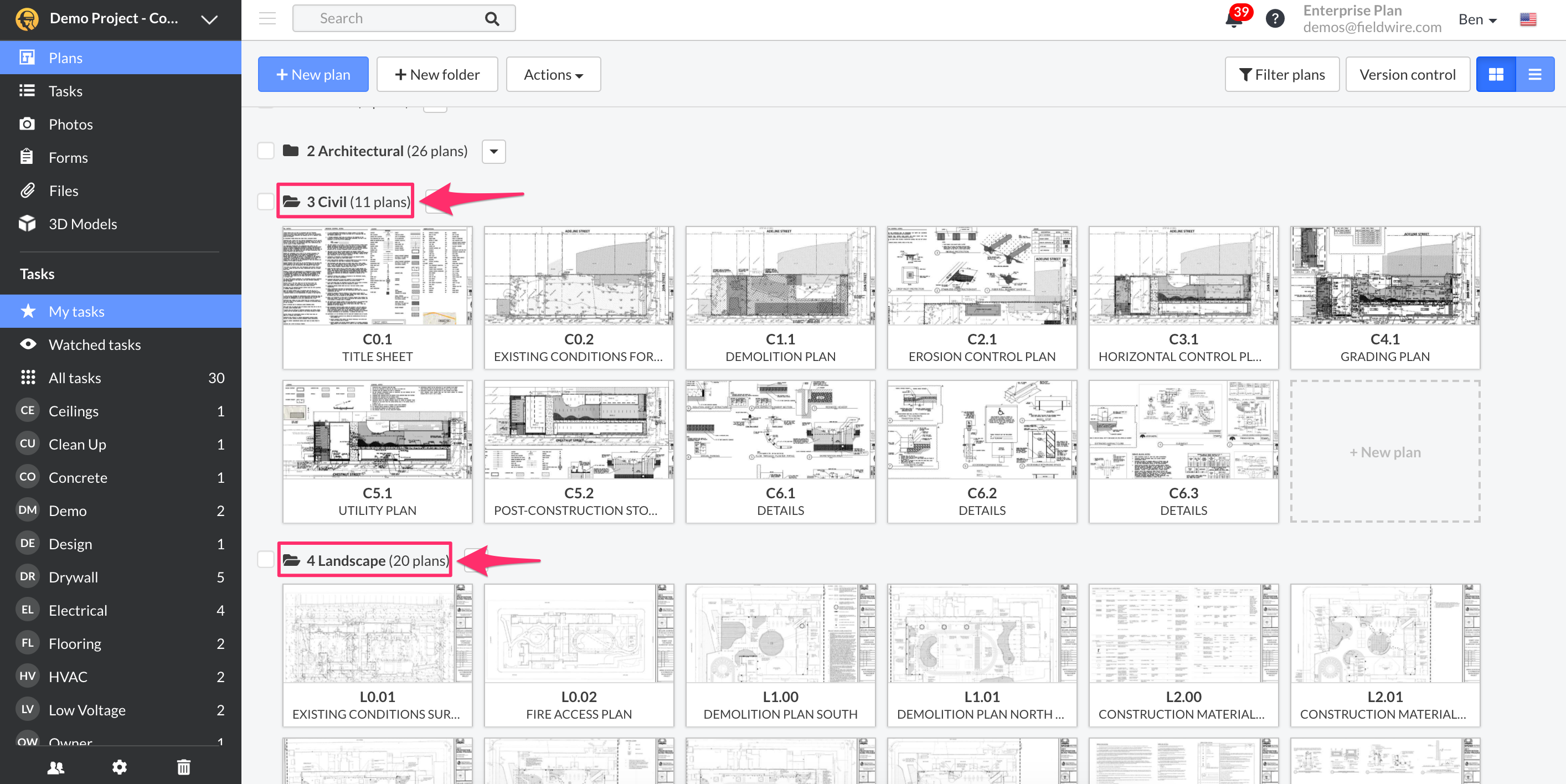

Ritningsmappar skapas automatiskt när du laddar upp en flersidig PDF – projektadministratörer kan dock lägga till, ta bort och byta namn på mappar. De flesta användare skapar ritningsmappar efter ämnesområde, men du kan anpassa dem efter behov.

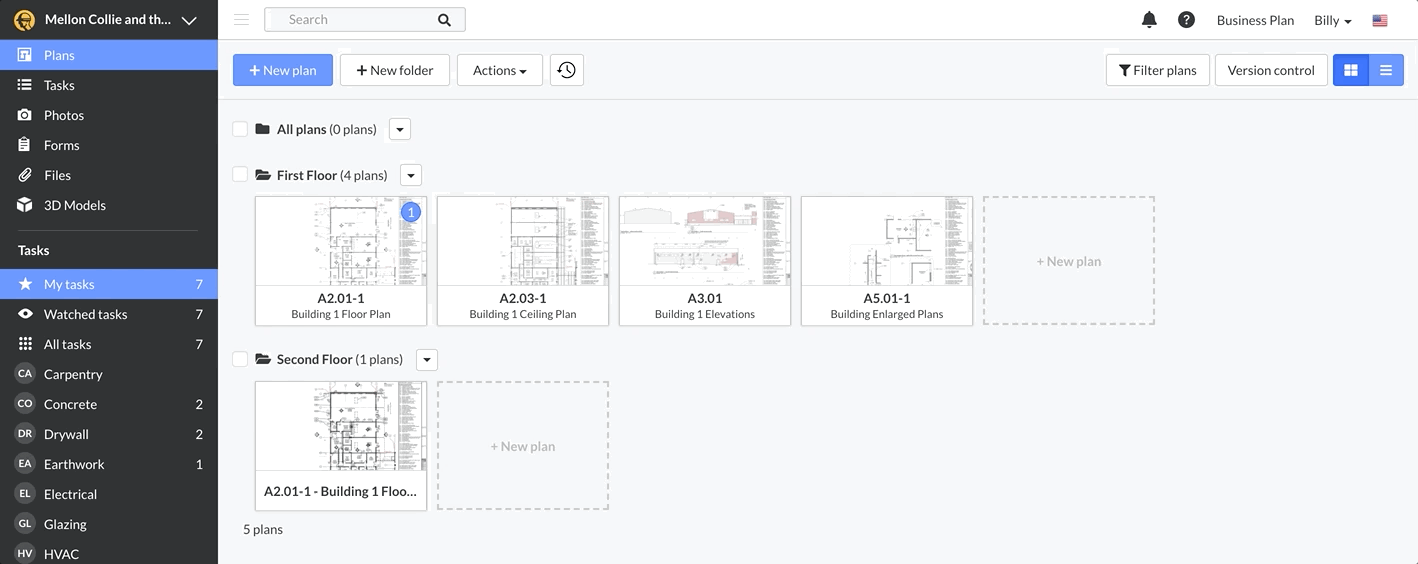

Välj alternativet "+Ny mapp" på fliken Ritningar om du vill lägga till en ny mapp:




Välj nedåtpilen (rullgardinsmenyn) till höger om mappnamnet om du vill radera en ritningsmapp och välj "Radera mapp":


Obs! Om du av misstag raderar en ritning eller en ritningsmapp (som innehåller ritningssidorna) kan de återställas på fliken Papperskorg.

Välj nedåtpilen (rullgardinsmenyn) till höger om mappnamnet om du vill ändra namnet på en mapp och välj "Byt namn på mapp":


Obs! Mapparna sorteras automatiskt i bokstavsordning. Om du vill sortera om dem, läs den här artikeln: Hur kan jag sortera om mina mappar så att de inte är i bokstavsordning?, om du vill veta mer.

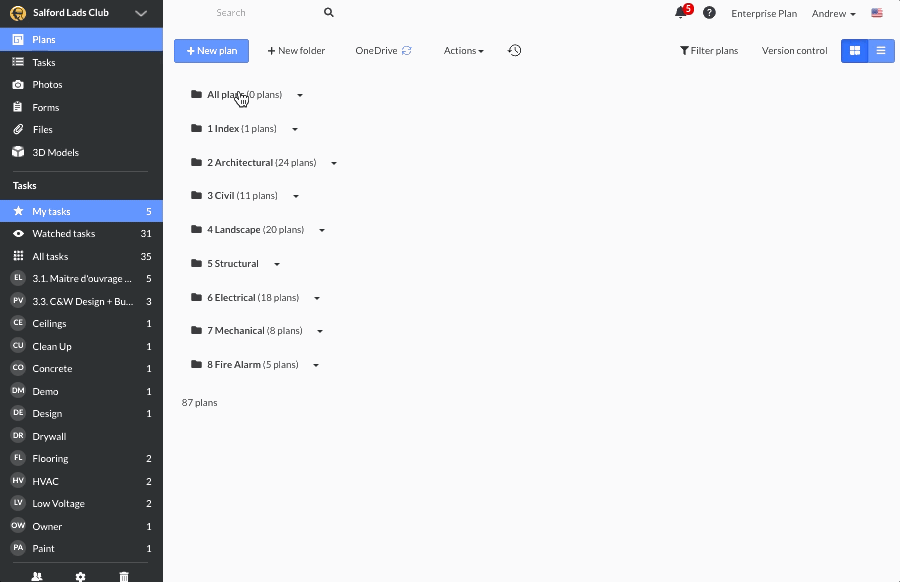

Du kan öppna alla ritningar från en och samma mapp eller stänga dem genom att klicka på mappens överskrift. Du kan också öppna eller stänga alla ritningar från alla mappar genom att klicka på mappen "Alla ritningar":


  • Om du har färre än 100 ritningar: alla mappar expanderas vid första inläsningen, och om du klickar på mappen med alla ritningar/filer döljs alla mappar.
  • Om du har fler än 100 ritningar: alla mappar döljs vid den första inläsningen, endast en mapp kan expanderas åt gången.

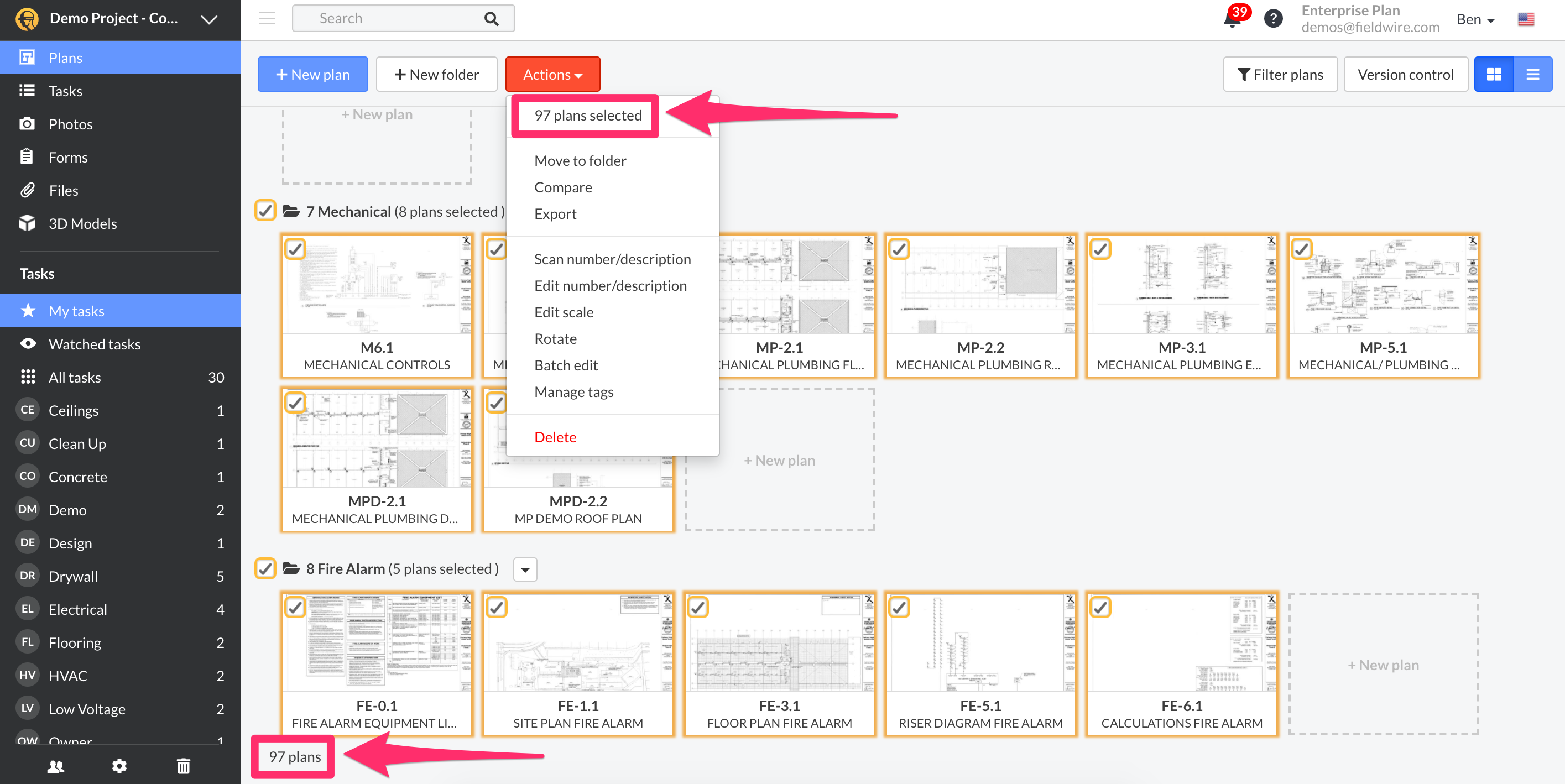

Från rullgardinsmenyn "Åtgärder" kan du se det sammanlagda antalet ritningar som finns på fliken Ritningar om alla mappar har markerats:




Du kan också se hur många unika ritningar som finns i varje mapp. Här räknas inte unika versioner, utan bara det totala antalet uppladdade ritningar:


​

Söka efter ritningar

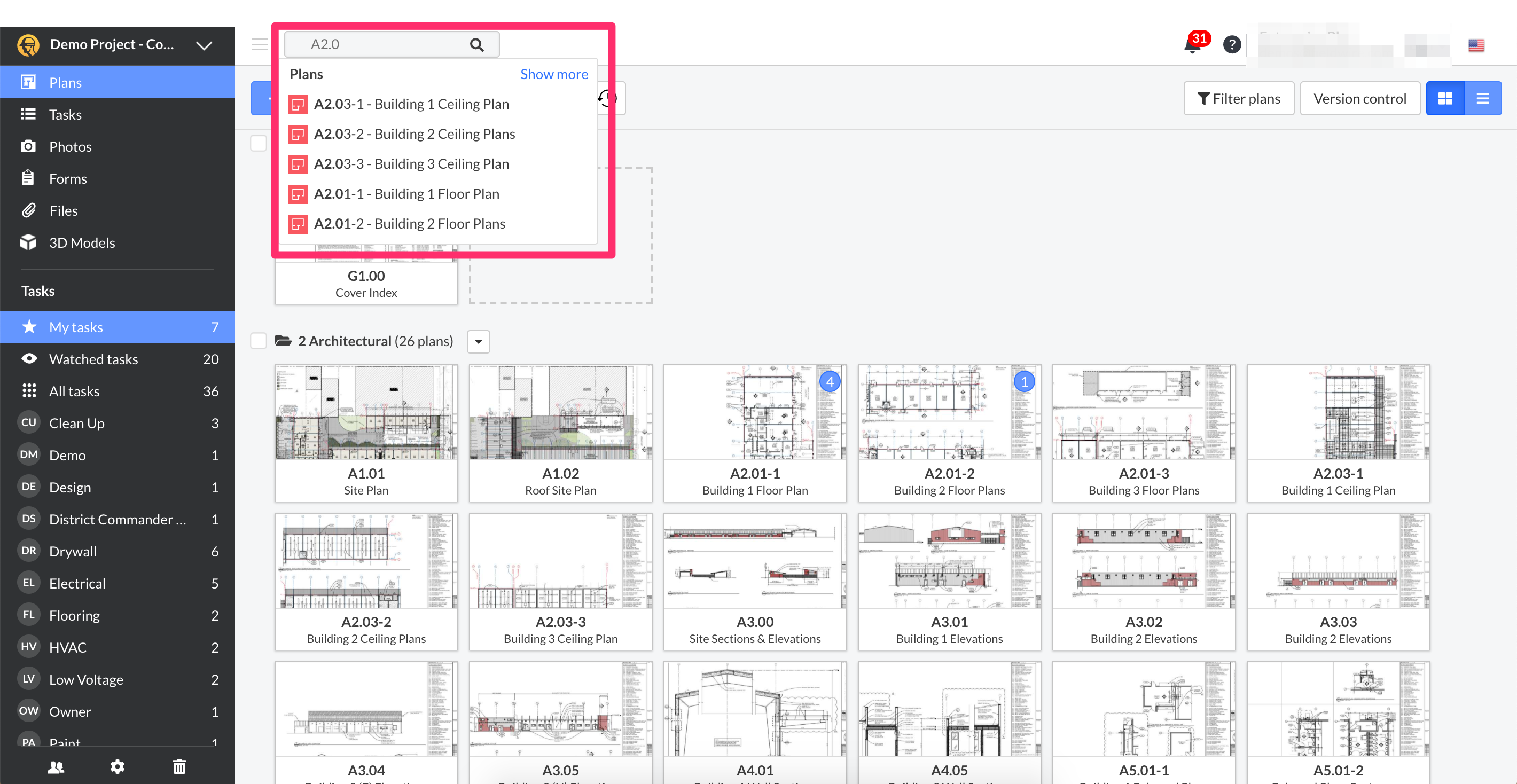

Om du har många ritningar kan det ta lite tid att gå igenom allihop. För att göra det enklare kan du använda sökfältet för att söka efter ritningar med ritningens namn:


Obs! För att dra full nytta av sökfältet måste du ange ritningens namn exakt som det visas i Fieldwire, inklusive punkter, ".", och bindestreck, "-".



Växla mellan miniatyrbild och listvy

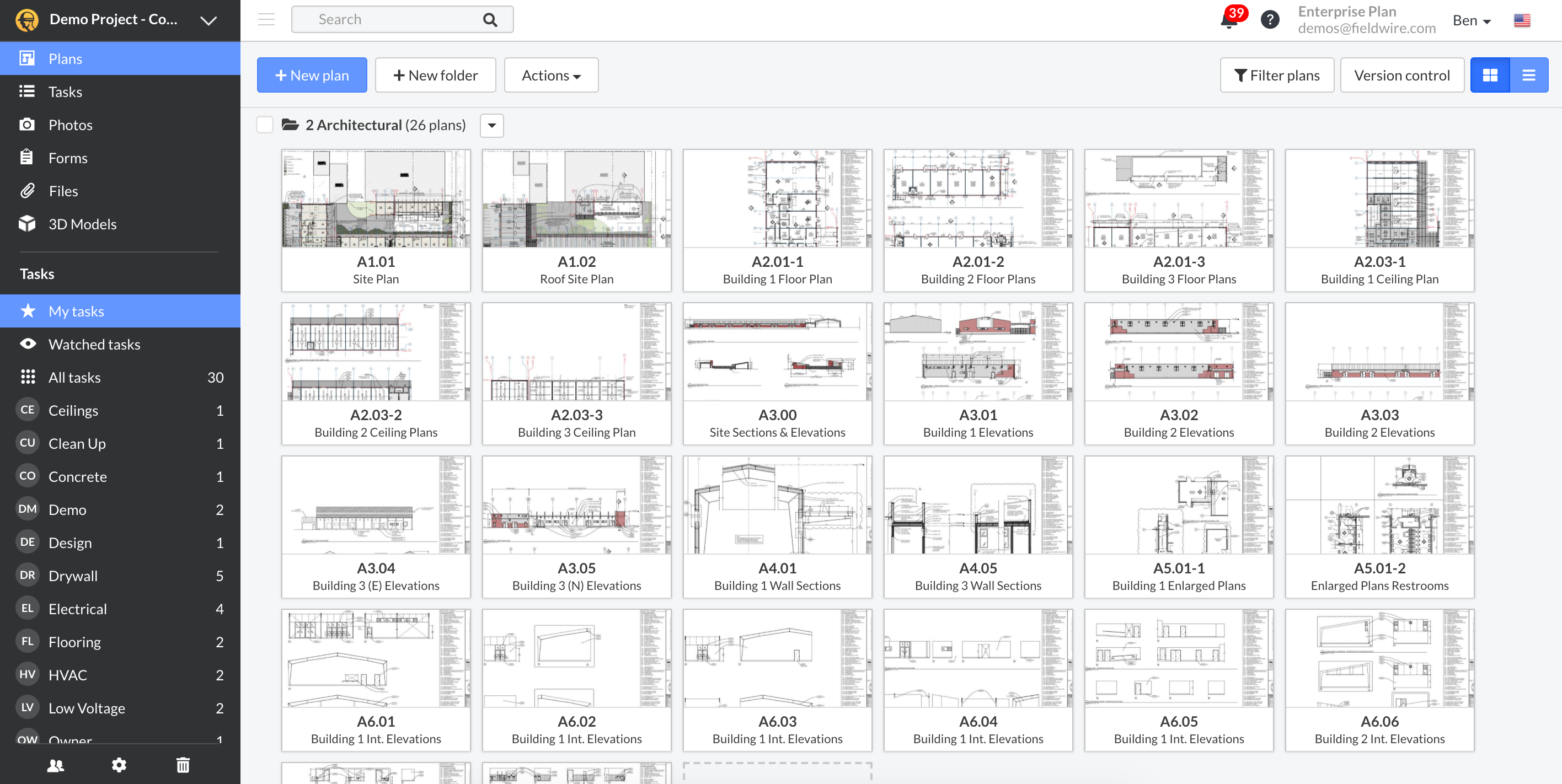

Du kan förhandsgranska dina ritningar genom att använda miniatyrläget för att få en snabb överblick över just den ritningssidan. Men om du vill visa ritningarna med deras överskrift i en lista kan du växla till listvy. Listvyn innehåller inte någon förhandsgranskning av ritningarna.

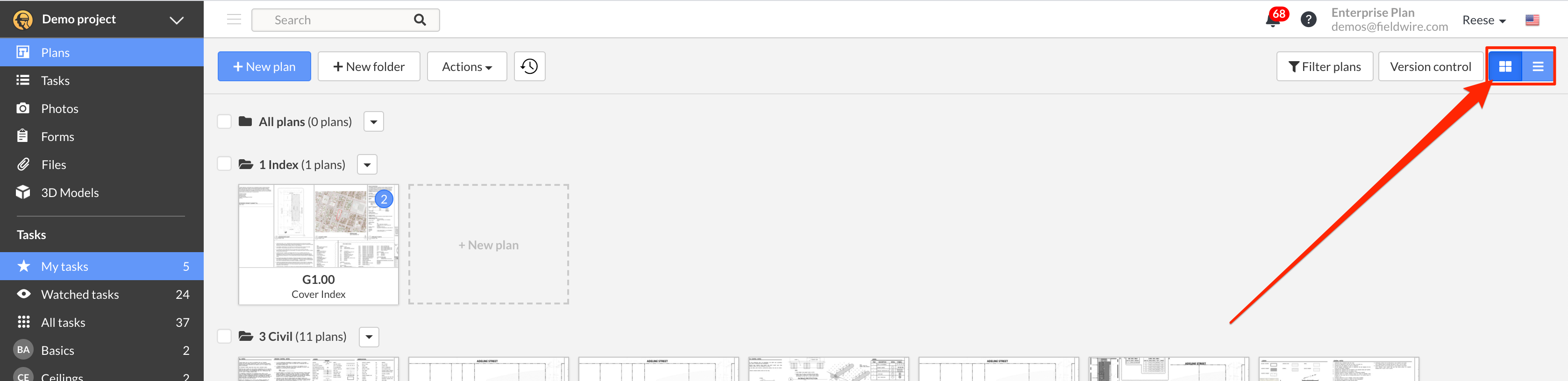

Du kan växla fram och tillbaka genom att klicka på ikonen för miniatyr- eller listvy i det övre högra hörnet på fliken Ritningar:




Filtrera ritningar efter taggar, versionsuppsättningar och tid

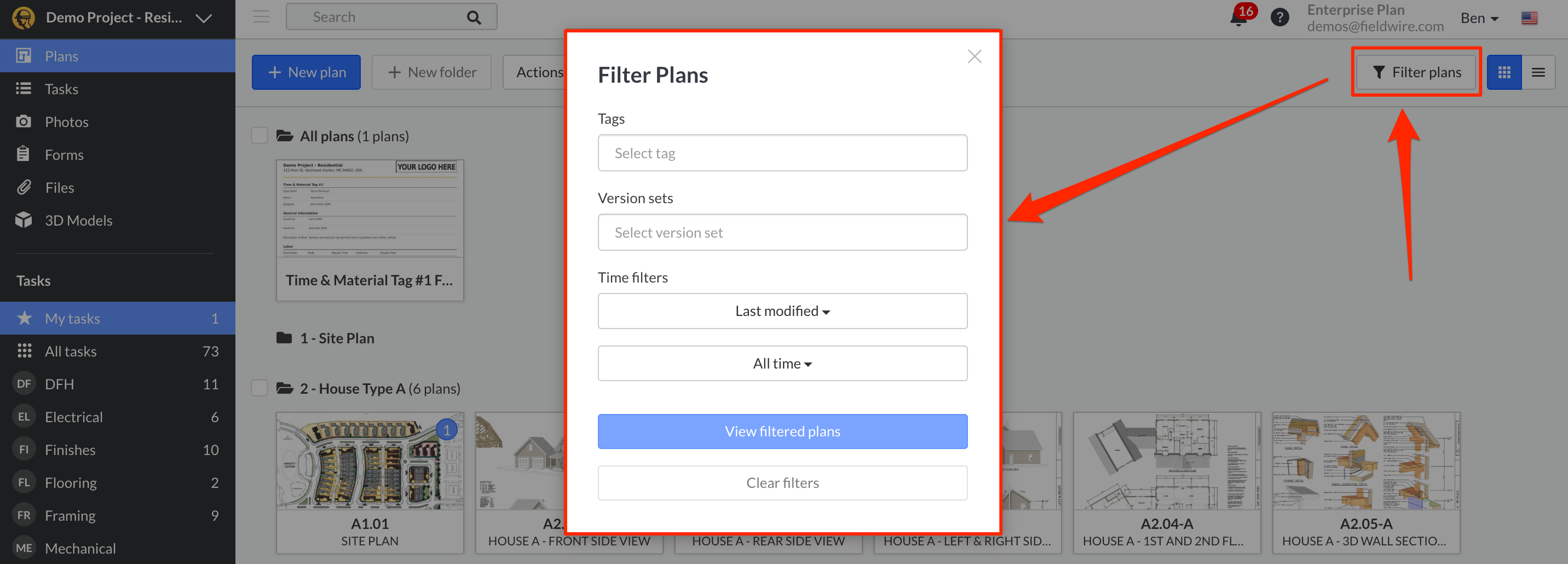

Du kan filtrera ritningar genom att välja hashtaggar som du har skapat, efter versionsuppsättningen, dvs. benämningen på en ritnings "versionsbeskrivning", och efter tiden, dvs. när ritningen lades till, ändrades (ny version eller nya markeringar), samt datumintervallet som fungerar exakt på samma sätt som datumintervallet i våra uppgiftsfilter:


Menyn "Åtgärder"

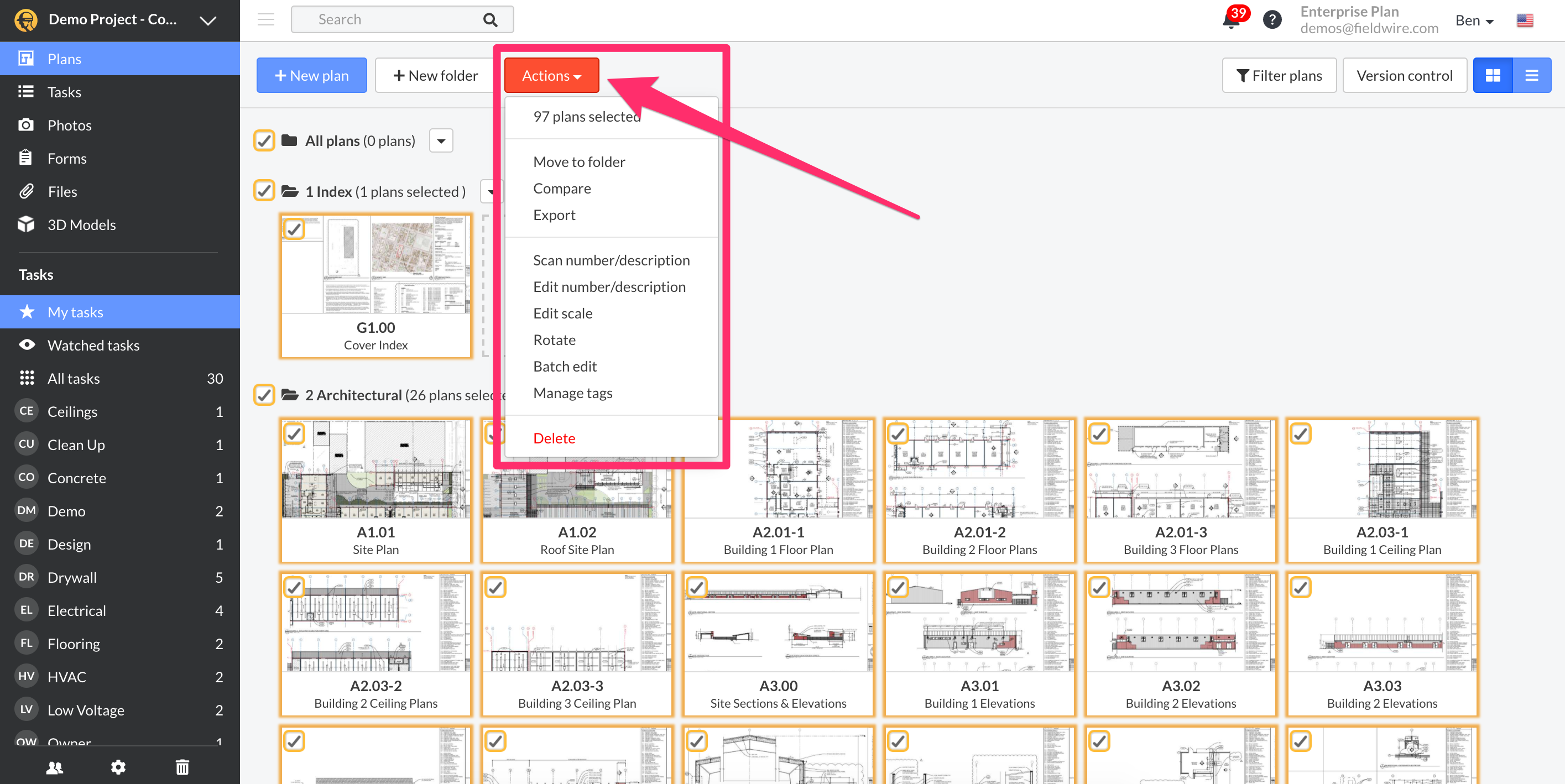

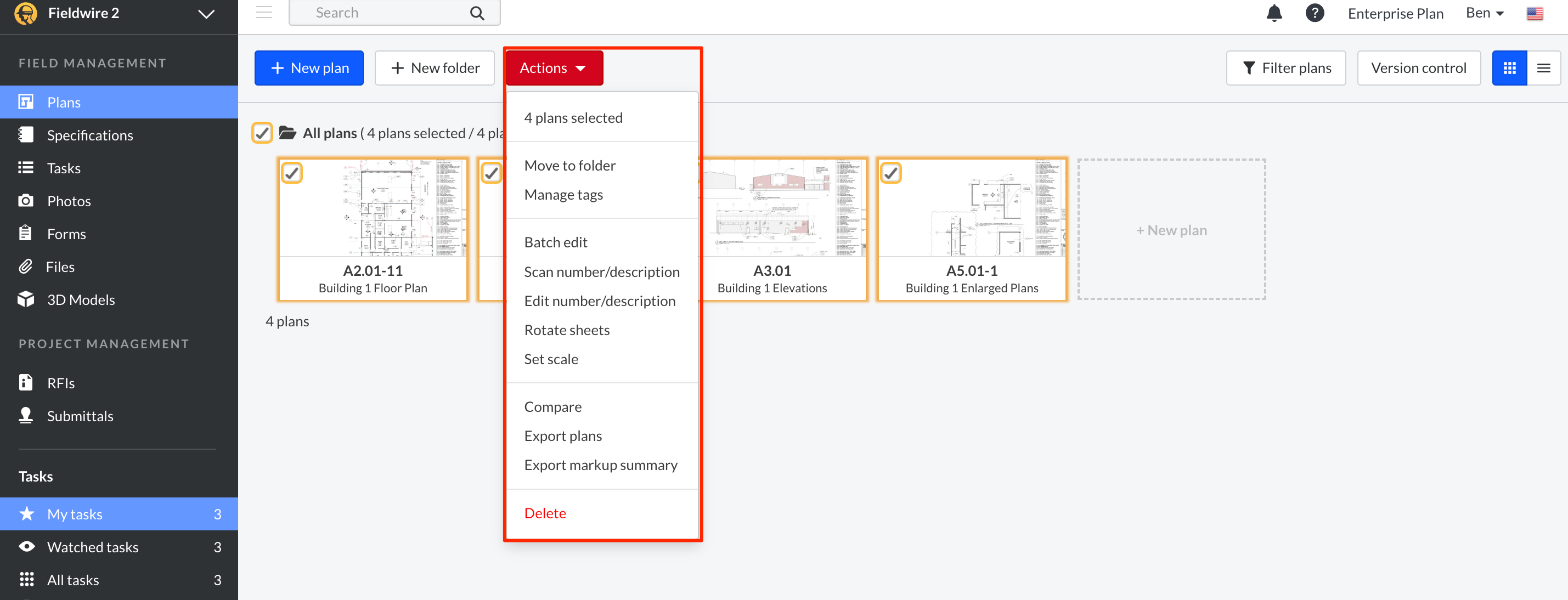

När du har markerat ett antal ritningar med hjälp av kryssrutorna uppe till vänster kan du klicka på den röda knappen "Åtgärder".

Du kan se antalet ritningar du har markerat samt en lista med 10 olika åtgärder som du kan utföra:



Rotera ritningar

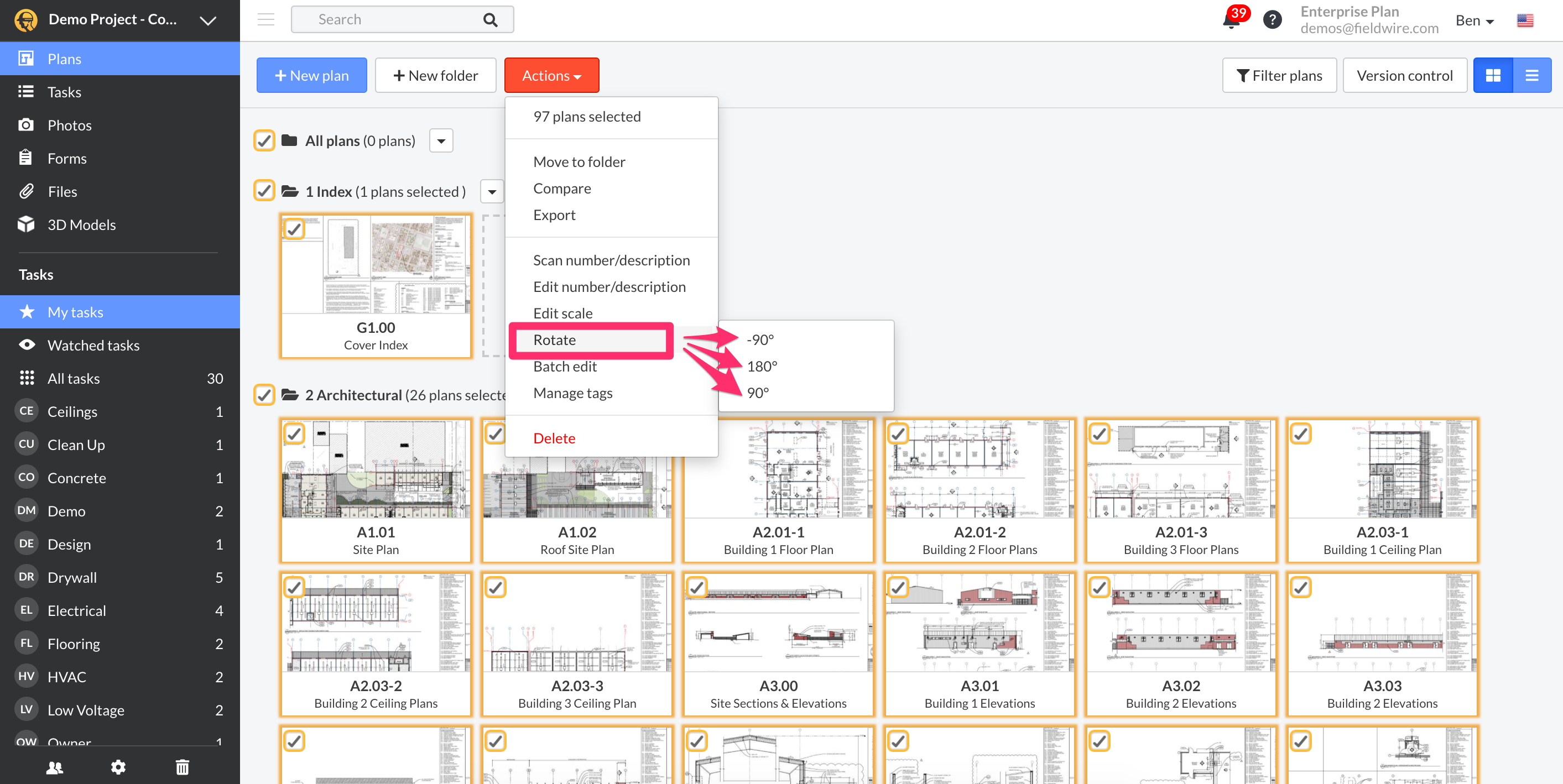

Du kan rotera dina ritningar till – 90, 180 eller 90 grader. När du roterar ritningen roteras dina uppgifter och markeringar med ritningen, och en ny ritningsversion skapas. Du kan ändra (ändra versionssekvens eller ta bort ritningsversionen) med hjälp av versionskontroll. Mer information om versionskontroll finns i följande artikel:Vad är versionskontroll för ritningar?

För att rotera ritningar, markera ritningen(arna), klicka på åtgärdsknappen och välj den rotationsgrad som du vill använda:




Exportera en sammanfattning av markeringar

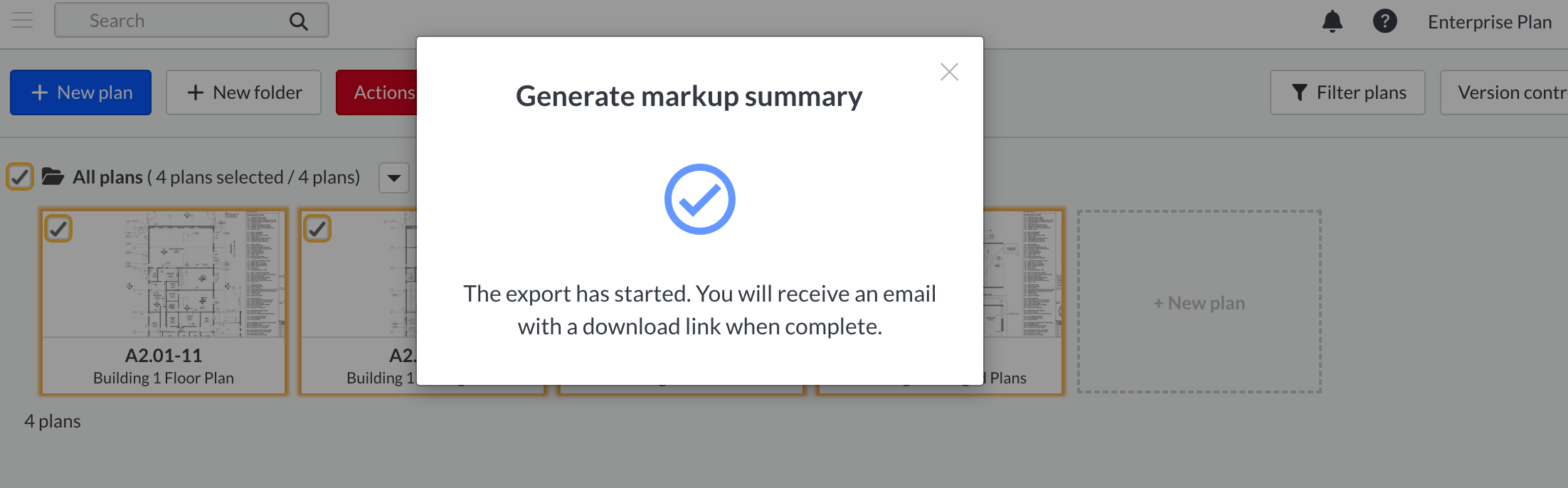

Kunder med Pro, Business och högre kan exportera en sammanfattning av markeringarna på sina ritningssidor. När du har markerat en eller flera ritningar på fliken Ritningar öppnar du rullgardinsmenyn "Åtgärder". Där ser du alternativet "Exportera sammanfattning av markeringar". Om du väljer det här alternativet visas ett popup-meddelande som anger att du kommer att få exporten via e-post.

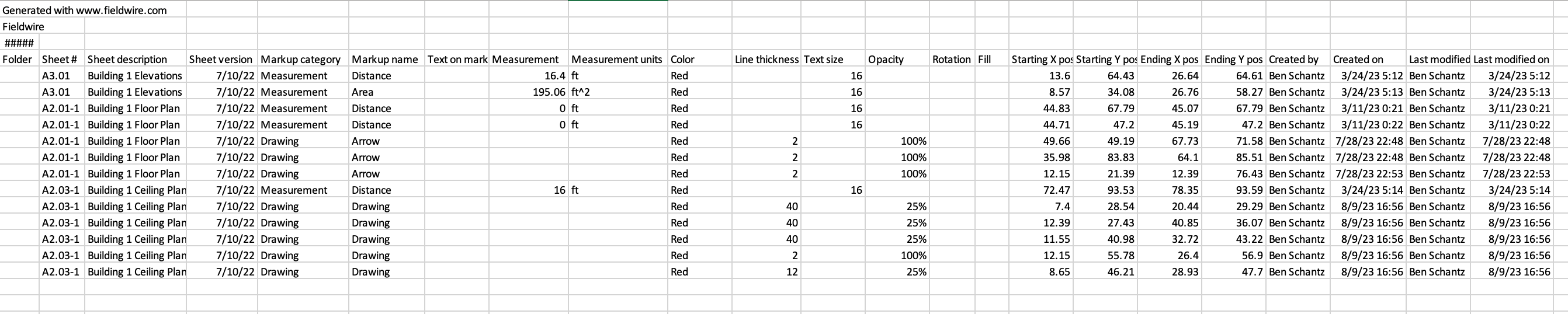

Kort därefter får du ett e-postmeddelande med sammanfattningen av markeringarna i en komprimerad fil. Klicka på länken i e-postmeddelandet för att ladda ner den komprimerade filen och extrahera en .CSV-fil. I .CSV-filen kan du se en sammanfattning av alla markeringar på den eller de markerade ritningssidorna. För att nämna några av de markeringsfält som ingår i sammanfattningen finns "Sidnr", "Beskrivning av sidan", "Sidversion", "Mått", "Måttenheter", X- och Y-koordinaterna för markeringen, vem som skapade markeringen, när den skapades samt vem som senast ändrade markeringen och när den senast ändrades.




Den här åtgärden kan också utföras på fliken för den enskilda ritningen om du vill få en sammanfattning av markeringar från den enskilda ritningssidan.



QR-koder för ritningar

Generera QR-koder på webben

QR-koder är ett praktiskt sätt att ge användare på byggarbetsplatsen direkt tillgång till en viss ritning, så att de säkert använder rätt ritning för varje område av byggarbetsplatsen. Gör så här för att generera en QR-kod för en viss ritning från webben:

  1. Från Fieldwire i en webbläsare, navigera till den enskilda ritningssida du vill generera en QR-kod för och klicka på den.
  2. Välj sedan menyn Åtgärder från menyn i ritningen
  3. Välj "Exportera QR-kod"
  4. QR-koden i PDF-format öppnas på en ny flik i webbläsaren.

När en QR-kod i PDF-format har genererats för en ritning kan du skriva ut den och sätta upp den på tillhörande ställe på byggarbetsplatsen.

QR code gif.gif

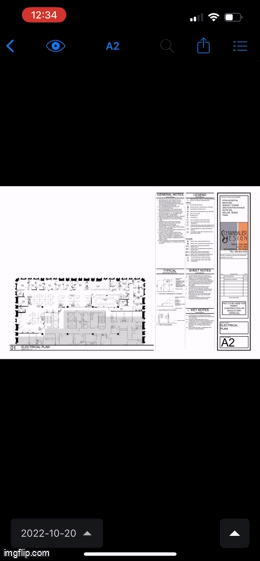

Generera och visa QR-koder på mobila enheter

QR-koder för specifika riktningar kan också visas och laddas ner från både iOS- och Android- apparna. QR-koder kan användas på mobila enheter för att snabbt dela hänvisningen till en ritning med någon som finns i närheten eller laddas ner och skrivas ut direkt från din mobila enhet.
Visa en QR-kod på en mobil enhet:

  • Från Fieldwire iOS- eller Android-appen, navigera till den ritning som du vill generera en QR-kod för.
  • Välj ikonen "Dela" i det övre högra hörnet på ritningen
  • Välj "QR-kod"

Härifrån kan du dela basversionen av QR-koden med en person i närheten när du snabbt vill hänvisa till något. Om du vill ladda ner QR-koden från din mobila enheter väljer du "Ladda ner som PDF" från vyn för QR-kodens basversion. Det går bara att ladda ner QR-koder i PDF-format så länge enheten är online och ansluten till wifi eller mobildata. För att kunna visa en QR-kod för en uppgift måste uppgiften ha synkroniserats.

När PDF-filen har laddats ner kan du välja ikonen "Dela" i det övre högra hörnet i PDF-filen för att skicka den eller skriva ut den direkt från din mobila enhet.

Mobile QR code.gif



Skanna QR-koder på mobila enheter

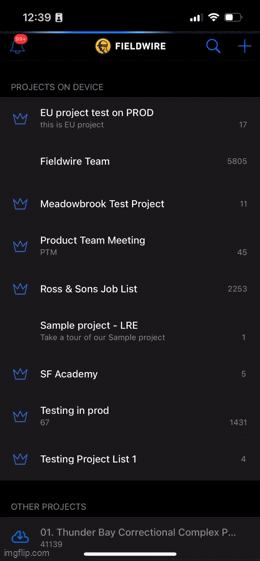

QR-koder kan skannas och öppnas från enhetens kamera eller från skanningsverktyget för QR-koder i mobilapparna för Fieldwire. Skanna en QR-kod från Fieldwire-appen:

  1. Från Projektlista, Uppgiftslista eller Ritningslista – öppna sökfältet.
  2. Tryck på ikonen för skanningsverktyget för QR-koder i sökfältets övre högra hörn.
    • Obs! Ikonen för skanningsverktyget för QR-koder visas bara när det inte finns någon text i sökfältet.
  3. Håll skanningsverktyget för QR-koder mot QR-koden
  4. Den länkade ritningen öppnas automatiskt i iOS- eller Android-appen.

mobile QR code gifs 2.gif

Obs! Det finns några begränsningar för hur du kan skanna en QR-kod från enheten eller med skanningsverktyget för mobila enheter med Fieldwire:

  • Om du inte har tillgång till det länkade projektet kan du inte komma åt den länkade ritningen.
  • Om du inte har Fieldwire-appen installerad på din mobila enhet öppnas länken i webbläsaren på den mobila enheten.

Utöver de begränsningar som nämns ovan är det viktigt att även komma ihåg följande begränsningar:

  • Du kan inte skapa en QR-kod som är länkad direkt till ett foto på fliken Foton eftersom enskilda foton inte har en anpassad URL. Om du genererar en QR-kod för ett foto öppnas bara fliken Foton i Fieldwire-appen.
  • Att öppna en QR-kod som är länkad till en specifik fil på fliken Filer fungerar inte på iOS eller Android. I båda mobilapparna öppnas fliken Filer istället för den angivna filen.
  • Länkar till ändringsrapporter och rambeskrivningar fungerar inte.



Uppgifter på ritningar

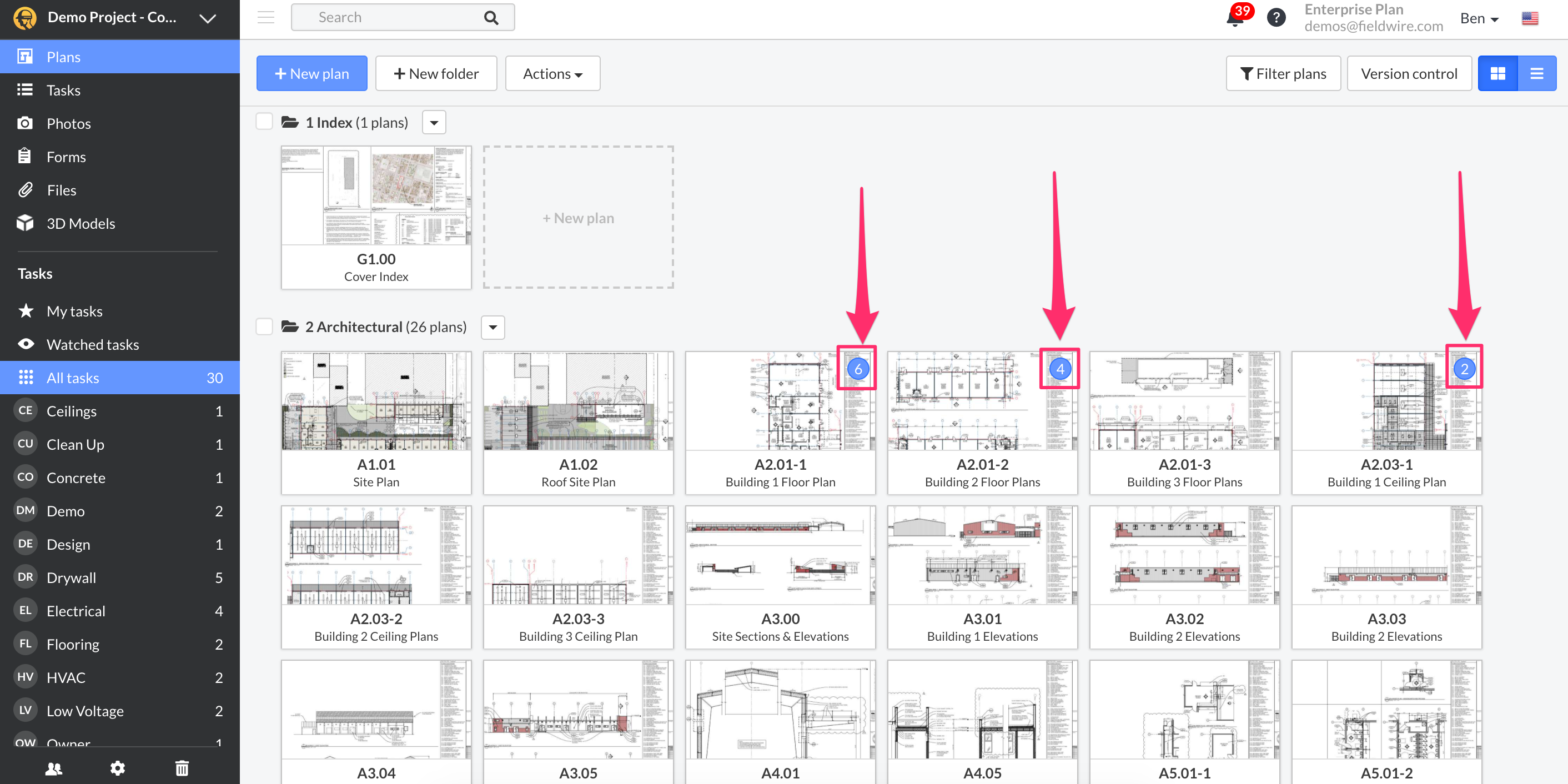

När fliken Ritningar är öppen kan du välja "Alla uppgifter" för att visa antalet uppgifter som är relaterade till varje ritning.

Antalet ändras beroende på vilken kategori du har valt (du kan välja "Alla uppgifter" för att visa alla uppgifter i alla kategorier – se nedan):




Mer information:

Se den ytterligare resursen nedan för mer information om ritningar, markeringar osv.
