Panoramica e introduzione
Ottimizzare i nomi delle planimetrie permette di sfruttare al meglio le numerose e potenti scorciatoie automatiche offerte da Fieldwire.
Questo articolo contiene due modi per modificare i nomi delle planimetrie: è possibile utilizzare il nostro strumento OCR per rinominare automaticamente le planimetrie, oppure è possibile modificarle manualmente.
Inoltre, troverete alcune informazioni sul funzionamento dei collegamenti ipertestuali.
Attenzione: nella scheda delle planimetrie di Fieldwire, i "nomi" e le "descrizioni" delle planimetrie sono indicati, rispettivamente, come "numeri / #" e "descrizioni" dei fogli.
Questo articolo descrive due modi per modificare i nomi delle planimetrie:
Sommario
- Perchè dovrei modificare i nomi delle planimetrie
- Qualche esempio di buone prassi per l'assegnazione dei nomi alle planimetrie
- Come scansionare le planimetrie con la funzione OCR per rinominarle in gruppo
- Posso modificare in gruppo i nomi, i tag e le descrizioni delle planimetrie?
- Quali azioni attivano la rielaborazione dei collegamenti ipertestuali?
- Come appaiono tutti i diversi tipi di dati in Fieldwire quando sono collegati in modo ipertestuale?
Perché dovrei modificare i nomi delle planimetrie?
|
1. La creazione automatica dei collegamenti ipertestuali richiede l'esatta corrispondenza tra i nomi delle planimetrie e i callout. Se lo scanner non rileva il callout corrispondente al nome della planimetria a cui deve essere associato, modificare il nome della planimetria per farlo corrispondere al callout permetterà di attivare il collegamento. |
|
2. La funzione di versionamento automatico di Fieldwire funziona correttamente se vi è uniformità nei nomi delle planimetrie. Se carichi una nuova versione di una planimetria già esistente e i titoli corrispondono, la nuova versione verrà automaticamente aggiunta come versione più recente di quella particolare planimetria. Se i nomi non corrispondono, la nuova versione verrà importata come una nuova planimetria a sé stante. |
|
3. Includere le descrizioni nelle planimetrie ne agevola la ricerca (Fieldwire consente la ricerca sia tra i nomi che tra le descrizioni delle planimetrie). |
Qualche esempio di buone prassi per l'assegnazione dei nomi alle planimetrie
|
|

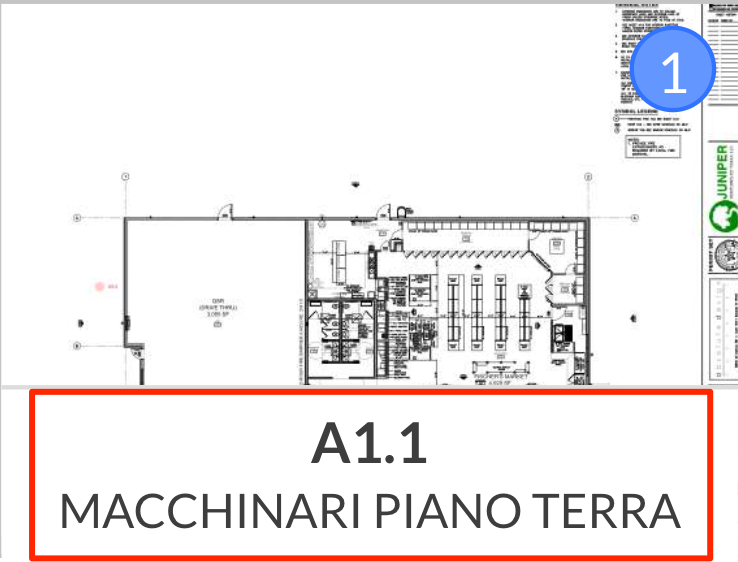

La scansione sarà corretta |
# foglio corrispondente al callout La descrizione è sulla sua (seconda) riga |
|
|

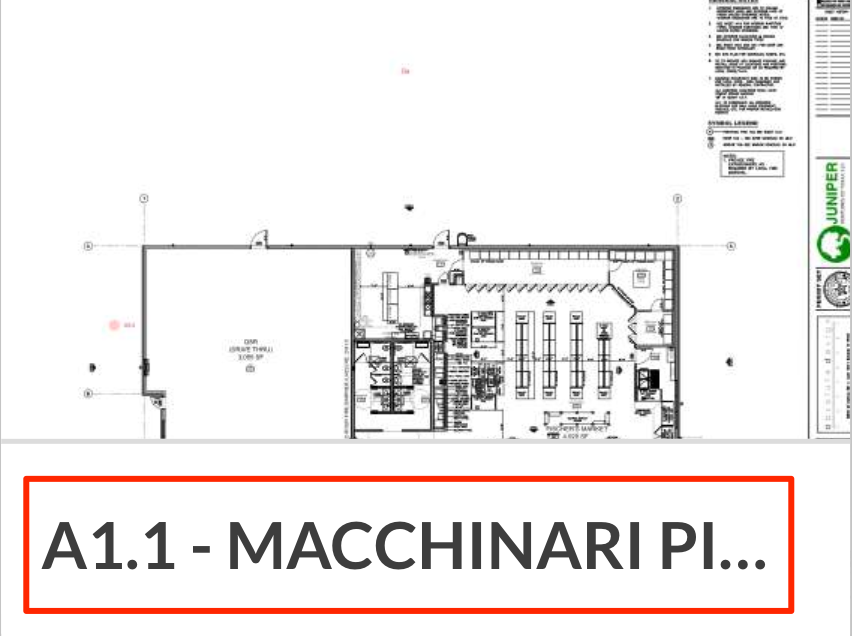

La scansione non sarà corretta |
Il # del foglio non corrisponde al callout poiché include la descrizione del foglio sulla stessa riga del numero del foglio |
|
|
La scansione non sarà corretta |
Il # del foglio non corrisponde al callout poiché contiene una [versione] |
Come scansionare le planimetrie con la funzione OCR per rinominarle in gruppo
Con la funzione "Scansione Nome / Descrizione" di Fieldwire è possibile aggiornare automaticamente i numeri e le descrizioni di più fogli contemporaneamente senza dover intervenire manualmente su ogni planimetria:
1. Seleziona la scheda "Planimetrie" nella versione web di Fieldwire.

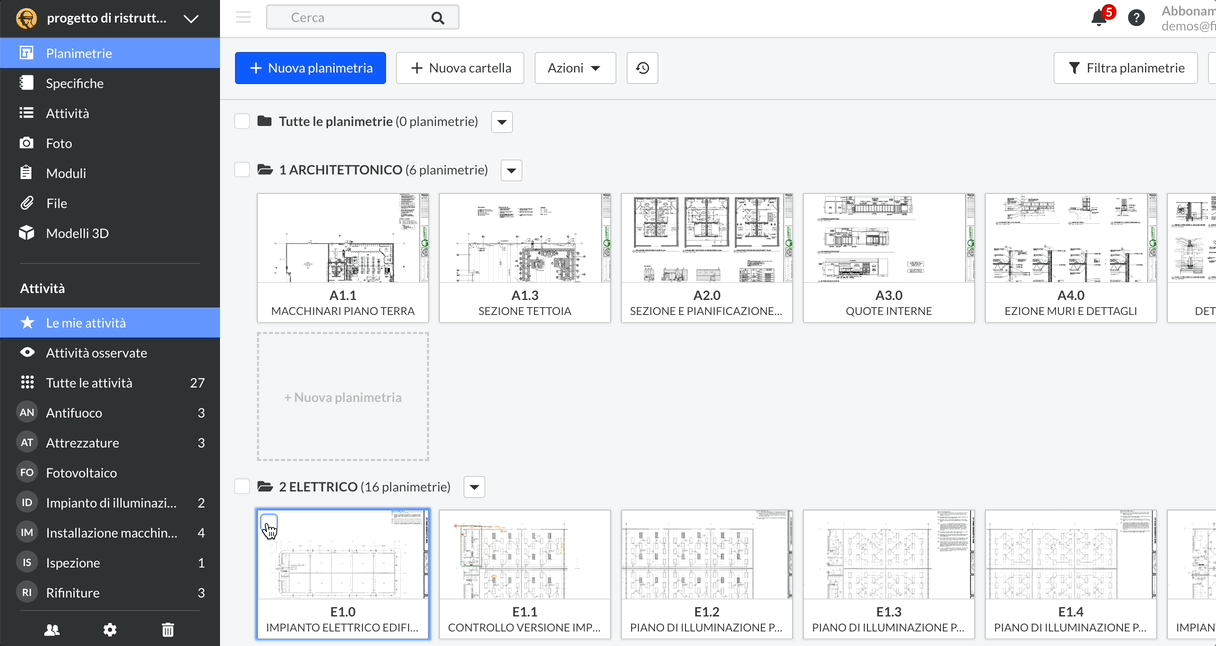

2. Scegli le planimetrie da rinominare passando il cursore sulle miniature delle planimetrie e cliccando sulla casella di spunta nell'angolo in alto a sinistra.
-
Suggerimento 1: seleziona solo le planimetrie che hanno la casella del titolo nella stessa posizione.
-
Suggerimento 2: spunta la casella accanto alla cartella per selezionare tutte le planimetrie contenute nella cartella.
-
Suggerimento 3: tieni premuto il tasto Maiuscolo per selezionare più planimetrie contemporaneamente.
3. Fai clic su "Azioni" in alto nella pagina e poi su "Scansiona numero/descrizione" nel menu a discesa:

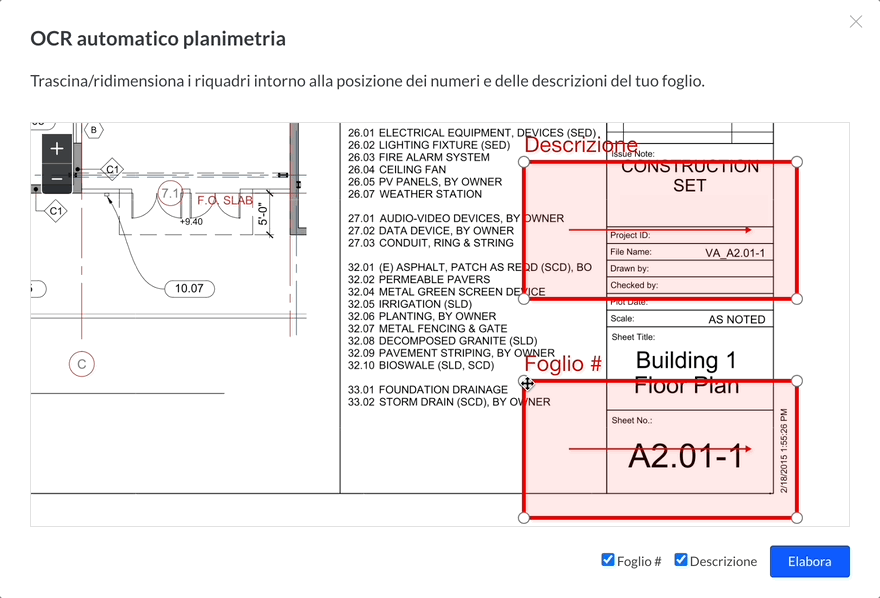

4. Adatta le dimensioni delle caselle rosse nella finestra a scomparsa per indicare esattamente la posizione del numero e della descrizione della planimetria nel blocco del titolo. Usa lo zoom e trascina gli angoli delle caselle rosse per adattare l'area di scansione in modo da escludere ciò che non è pertinente.
-
Suggerimento 1: assicurati che la freccia sia orientata nella direzione del testo.
-
Suggerimento 2: adatta le dimensioni delle caselle in modo che contengano solo il numero e la descrizione del foglio.
-
Suggerimento 3: cerca di adattare le dimensioni delle caselle in modo da escludere dalla zona rossa linee e testo non desiderato.
5. Fai clic su "Elabora" per avviare la scansione.
Suggerimento: deseleziona le caselle "Planimetria #" oppure "Descrizione" accanto al pulsante "Elabora" se preferisci limitare la scansione a uno solo di questi elementi.
Terminata la scansione, i fogli dovrebbero avere i nomi e le descrizioni corrette. Puoi ripetere il processo tutte le volte che ritieni necessarie.
Posso modificare in gruppo i nomi, i tag e le descrizioni delle planimetrie?
Se preferisci modificare manualmente i nomi di più fogli contemporaneamente (cosa che potrebbe essere utile se il progetto non ha molte planimetrie o se si desidera modificarne solo alcune), puoi farlo dalla scheda "Planimetrie":

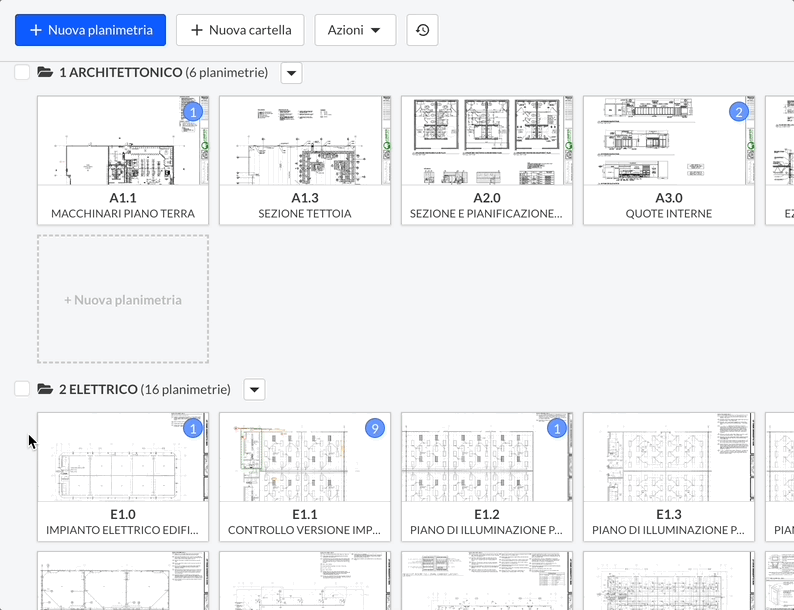

1. Passa alla scheda "Planimetrie" e seleziona le planimetrie da modificare.
2. Clicca sul tasto rosso "Azioni" e poi su "Modifica di gruppo":

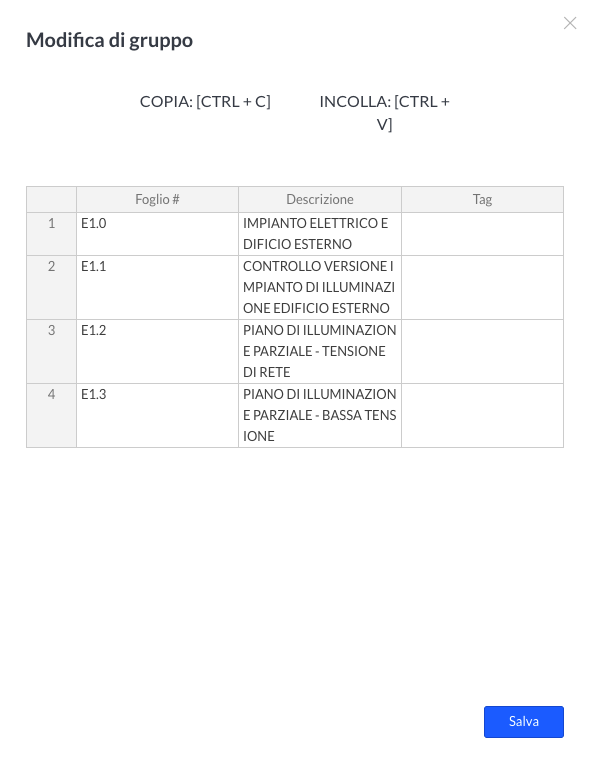

3. Si aprirà una finestra in cui è possibile modificare il numero del foglio, la descrizione e i tag della planimetria della planimetria selezionata. Puoi regolare ciascuno di questi elementi come preferisci:
4. Completate le modifiche degli elementi, clicca su "Salva" per confermarle e aggiornare le planimetrie.
Cosa attiva la rielaborazione dei collegamenti ipertestuali?
Alcune operazioni eseguite in Fieldwire causano la rielaborazione e l'aggiornamento (se necessario) dei collegamenti ipertestuali sui fogli di planimetria. Ecco l'elenco attuale di tali azioni:
- Caricare una planimetria
- Aggiornare una planimetria
- Cancellare una planimetria
- Usare il controllo di versione (cancellare una versione)
- Cambiare il numero della planimetria
- Ruotare una planimetria
- Cambiare la scala della planimetria
- Cambiare l'area di scanner del numero di planimetria (OCR)
- Sicronizzazione a due vie sia aggiungendo che eliminando planimetrie
Le seguenti invece non attivano una rielaborazione:
- Cambiare l'area di scanner della descrizione della planimetria
- Cambiare descrizione
- Cambiare cartella
- Aggiungere o modificare annotazione
Aggiungere link - Creare un report
Come appaiono tutti i diversi tipi di dati in Fieldwire quando sono collegati in modo ipertestuale?
Alcuni collegamenti ipertestuali in Fieldwire sono visibili agli utenti, ma non possono essere cliccati quando la planimetria viene visualizzata in determinati contesti (ad esempio, se si esporta un piano e lo si invia per e-mail a qualcuno, questi non sarà in grado di aprire e visualizzare effettivamente un'attività con un collegamento ipertestuale nel piano se tenta di fare clic su di esso). Ecco le informazioni più aggiornate sul funzionamento dei collegamenti ipertestuali in situazioni specifiche:
| Caratteristica | Colleagamento ipertestuale automatico | Collegamento ipertestuale manuale | File come collegamento ipertestuale | Attività come collegamento ipertestuale |
| Export planimetria | Non visibile | Visibile ma non cliccabile | Visibile e cliccabile | Visibile ma non cliccabile |
| Report attività che include planimetrie | Non visibile | Visibile ma non cliccabile | Visibile ma non cliccabile | Visibile ma non cliccabile |
| Sync a due vie - as builts | Non visibile | Visibile ma non cliccabile | Visibile e cliccabile | Non visibile |
| Collegamento ipertestuale specifiche | Collegamento ipertestuale foto | Collegamento ipertestuale moduli | Collegamento ipertestuale RFI | Annotazioni (eccetto private) |
| Visibile e cliccabile | Visibile e cliccabile | Visibile e cliccabile | Visibile e cliccabile | Visibile |
|
Non Visibile |
Visibile ma non cliccabile | Non Visibile | Non Visibile | Visibile |
|
Non Visibile |
Visibile e cliccabile | Visibile e cliccabile | Non Visibile |
Visibile |
Maggiori informazioni
Questi articoli e il video forniscono ulteriori suggerimenti per la risoluzione di eventuali problemi e spiegano perché é importante assegnare nomi uniformi alle planimetrie:
