Panoramica
Questo articolo evidenzierà ciascuno dei diversi pulsanti disponibili nella scheda Planimetrie e fornirà una breve descrizione di ciò che fa ogni pulsante.
Quando si visualizza la pagina principale della scheda Planimetrie, ci sono opzioni per caricare i piani, pulsanti per determinare come visualizzare i piani e un pulsante che puoi utilizzare per filtrare i tuoi piani. Oltre a questi, hai la possibilità di creare raccolte, aggiungere nuove cartelle per organizzare le tue planimetrie, vedere quali di queste hai visualizzato per ultime e anche consultare la cronologia di caricamento dei piani degli ultimi 90 giorni utilizzando il pulsante Controllo Versione.
Nota: La scheda planimetria è disponibile per ogni utente Fieldwire. Tuttavia, ci sono alcune limitazioni se non sei un Amministratore del Progetto e/o se non hai effettuato l'upgrade ai nostri livelli Pro o Business. Indicheremo tali funzionalità come tali nelle informazioni fornite di seguito.
Indice
- Raccolte (raggruppamento opzionale di livello superiore)
- Carica Piani
- Visualizzazioni Piani
- Filtra Piani
- Cartelle
- Controllo Versione
Raccolte (raggruppamento opzionale di livello superiore)

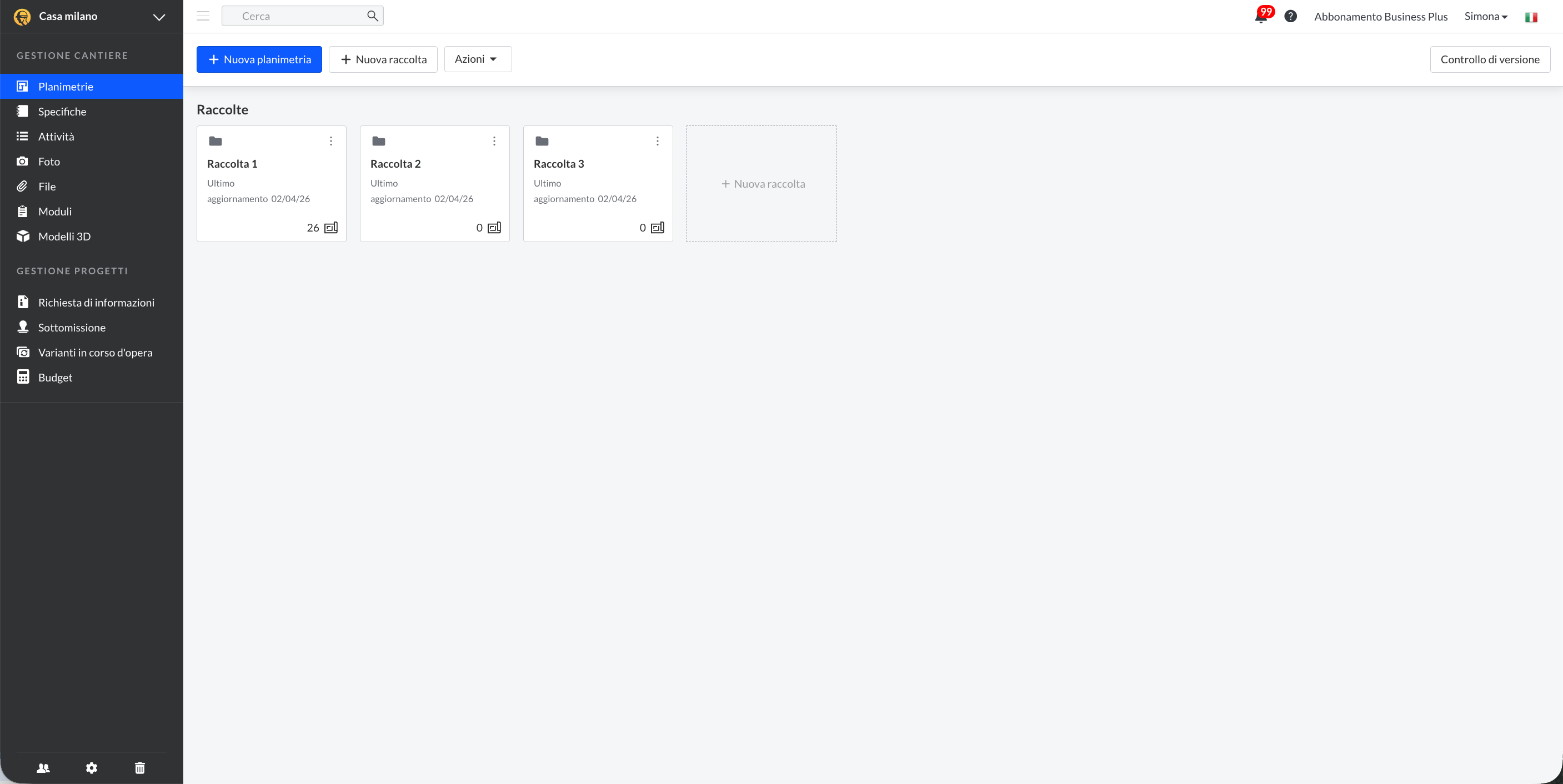

Le raccolte introducono un nuovo sistema di raggruppamento di livello superiore che aiuta gli utenti a organizzare meglio progetti grandi o complessi. Servono come contenitori principali sopra la struttura delle cartelle esistenti e offrono due vantaggi principali:
Ulteriore livello organizzativo
- Le raccolte ti danno un ulteriore livello di raggruppamento sopra le cartelle. Sebbene non appaiano visivamente come cartelle tradizionali, funzionano come un contenitore di livello superiore che aiuta a suddividere e organizzare i piani in modo più efficace.
Supporto per numeri di tavola duplicati
- I piani possono ora condividere lo stesso numero di tavola all'interno di un progetto, purché siano collocati in raccolte diverse.
- Ad esempio:
- Edificio A → A101
- Edificio B → A101
- Questo elimina la necessità di rinominare i fogli o creare più progetti quando si lavora con numeri di tavole ripetuti tra edifici, fasi o discipline.
Per maggiori informazioni sulle raccolte, consulta questo articolo: Come utilizzare la scheda Piani e caricare piani nei progetti Fieldwire sul Web
Carica Planimetrie

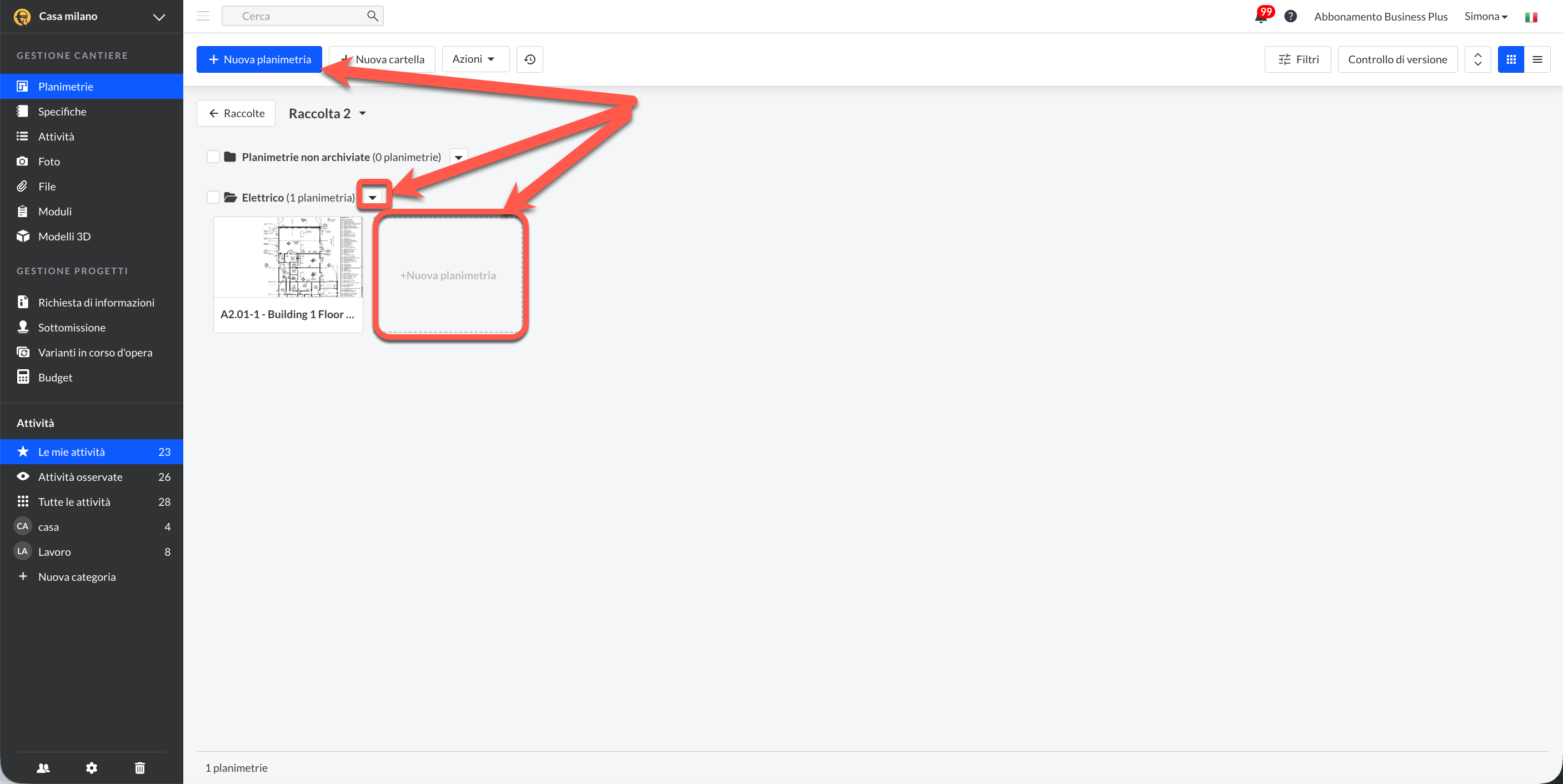

Quando accedi alla scheda Planimetrie, puoi caricare i piani utilizzando uno qualsiasi dei pulsanti evidenziati nello screenshot sopra. Ci sono i pulsanti "+Nuova planimetria" e poi c'è il pulsante accanto al nome della cartella. Questo pulsante così come il pulsante "+Nuova planimetria" accanto alla planimetria nello screenshot sopra ti permettono entrambi di aggiungere planimetrie a cartelle specifiche, mentre il pulsante blu "+Nuova planimetria" aggiunge i piani alla cartella "Tutti i piani" al momento del caricamento iniziale. Inoltre, puoi caricare PDF a pagina singola così come PDF multipagina. Tuttavia, i PDF multipagina verranno suddivisi in pagine singole al momento del caricamento su Fieldwire.
Nota: Se sei un amministratore di un progetto con abbonamento Business o Business Plus, ora hai la possibilità di concedere ai membri e ai follower del progetto il permesso di caricare piani. Per saperne di più sul caricamento dei Piani, clicca qui.
Nota: Se le Raccolte sono abilitate nel tuo progetto, ti verrà chiesto di scegliere una Raccolta durante il caricamento. Se le Raccolte non sono abilitate, i piani verranno caricati come di consueto nella tua struttura standard di cartelle.
Visualizzazioni Planimetrie
Ci sono due visualizzazioni dei piani: la Visualizzazione Miniatura Piano e la Visualizzazione Elenco Piano.
Nella Visualizzazione Miniatura Piano, mostrata nello screenshot sopra, puoi vedere immagini in miniatura di ogni piano nel tuo progetto. In questa vista, puoi vedere il titolo del piano e le attività associate al piano.

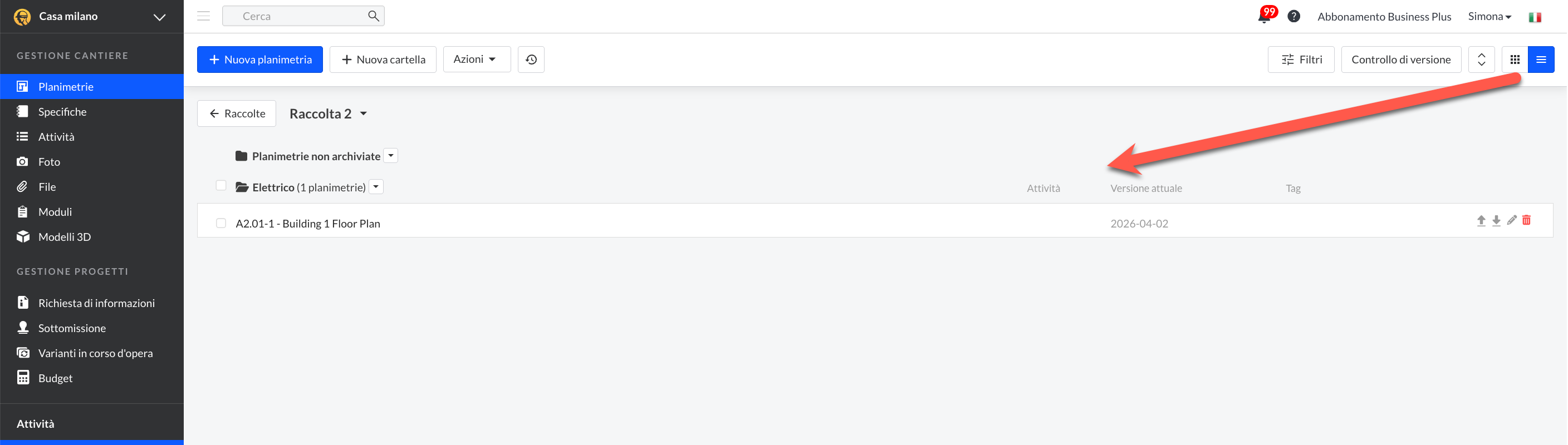

La seconda visualizzazione del piano è la Visualizzazione Elenco Piano. In questa vista, puoi vedere il titolo del piano, le attività associate al piano, la versione corrente, eventuali tag associati al piano, nonché l'opzione per caricare una nuova versione del piano, modificare il piano o eliminare il piano.
Entrambe queste visualizzazioni ti aiuteranno a identificare rapidamente i tuoi fogli di piano!
Filtra Piani

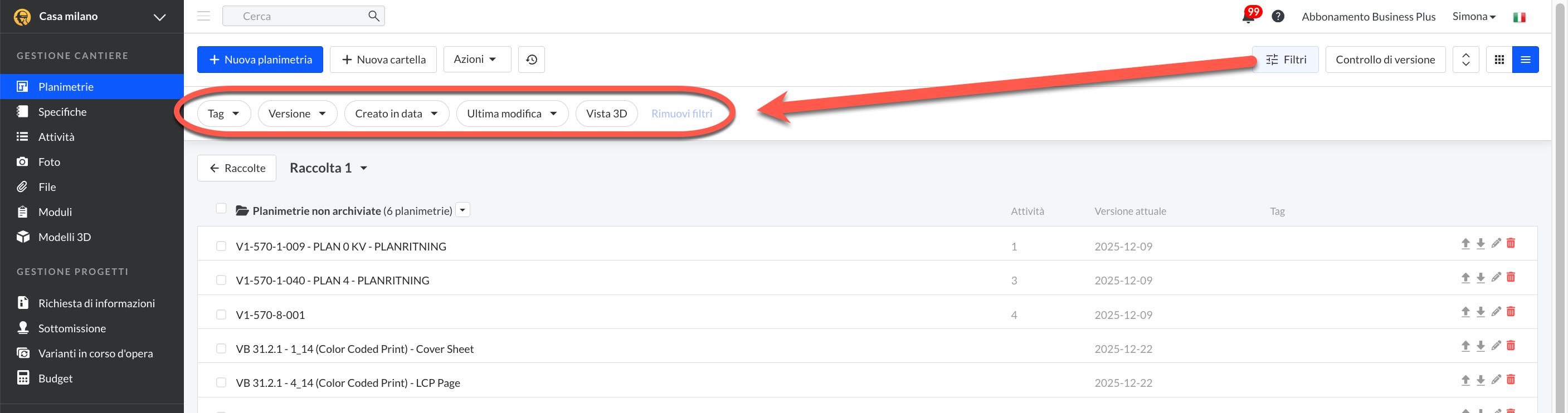

Puoi filtrare i piani in base a:
- Tag
- Versione: Il set di versioni è la denominazione della 'descrizione della versione' di un piano. Fieldwire mostra per impostazione predefinita le versioni dei piani degli ultimi 90 giorni. Questo rende più veloce trovare e filtrare le versioni con cui il tuo team sta lavorando attivamente.
- Tempo (data di creazione e/o ultima modifica): Quando i piani sono stati aggiunti, modificati (nuova versione o nuove annotazioni), nonché l'intervallo di date che funziona esattamente come l'intervallo di date nei nostri filtri attività.
- Visualizzazione 3D: Fogli di piano collegati a un modello 3D che è stato caricato su Fieldwire
Nota: Quando le Raccolte sono abilitate, i filtri si applicano all'interno della Raccolta attualmente selezionata. Cambia Raccolta per visualizzare o filtrare i piani da altre aree del progetto.
- Maggiori informazioni su Tag dei Piani.
- Maggiori informazioni su Filtraggio per Set di Versioni.
Cartelle

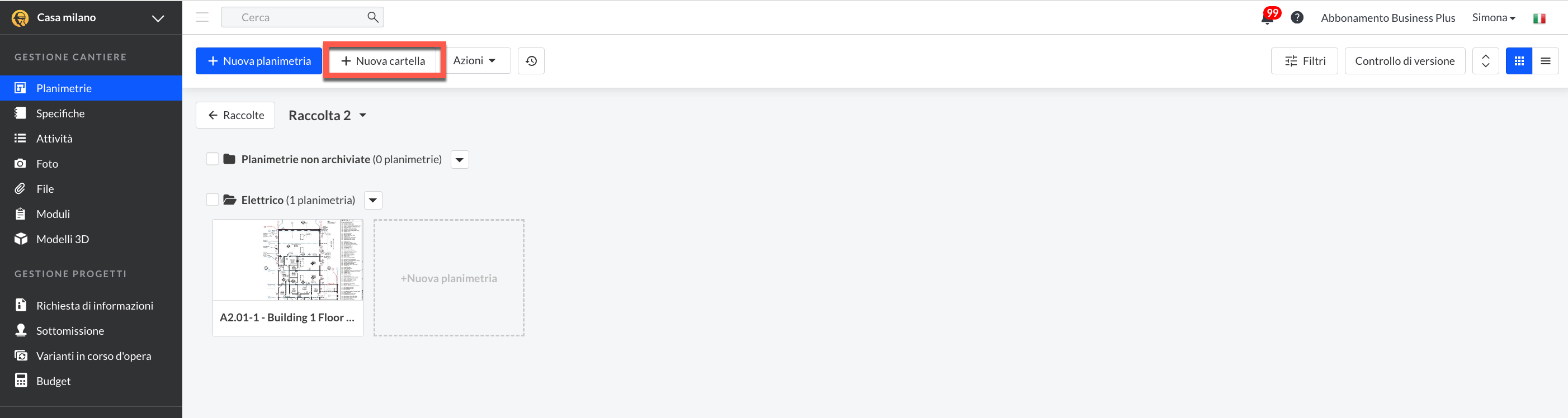

Il pulsante "+ Nuova cartella" consente agli utenti di creare una nuova cartella per i propri piani per una migliore organizzazione nella scheda planimetrie.

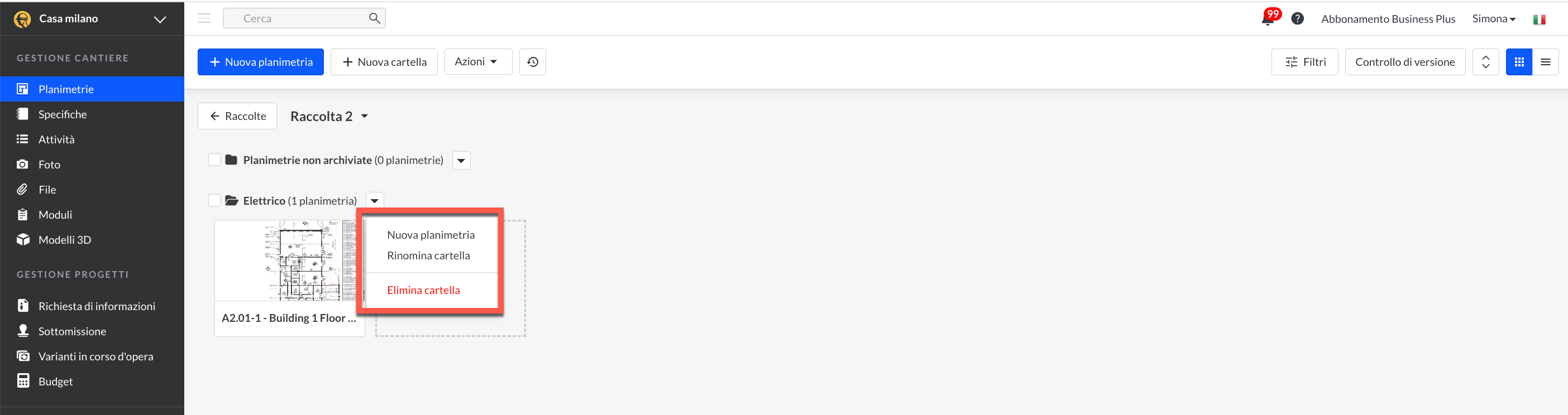

Una volta creata una nuova cartella, puoi trascinare e rilasciare i piani in quella nuova cartella, oppure puoi cliccare sulla freccia verso il basso accanto al nome della cartella e cliccare su "Nuova planimetria", "Rinomina cartella" o puoi scegliere di eliminare la cartella. Se elimini la cartella accidentalmente, può essere recuperata dalla scheda Cestino.
IMPORTANTE: Se le Raccolte sono abilitate, le cartelle esisteranno all'interno di ogni Raccolta. Il comportamento delle cartelle rimane lo stesso, ma il raggruppamento di livello superiore sarà determinato dalla Raccolta selezionata.
Controllo Versione

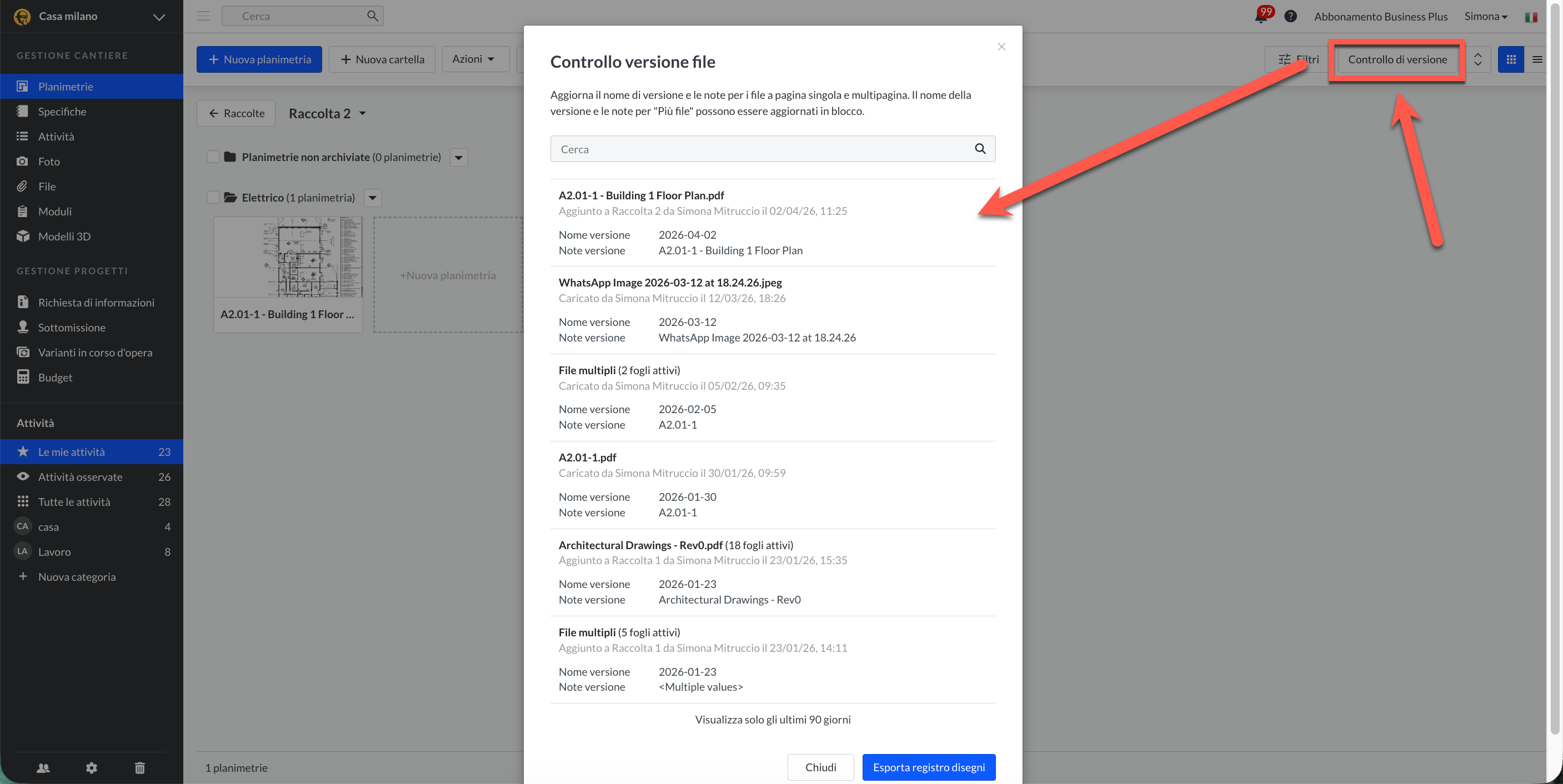

Gli Amministratori del Progetto possono accedere al controllo versione per i piani. Il Controllo Versione mostra la cronologia di tutti i piani che sono stati caricati nel progetto. Questi sono suddivisi per data di caricamento e ti forniscono gli ultimi 90 giorni di caricamenti dei piani. Qui puoi vedere il nome del file del Piano, la Descrizione della Versione e le Note della Versione:
Puoi anche esportare un 'Registro disegni' o un record .csv di quando i piani sono stati caricati e con quali versioni sono associati.
IMPORTANTE: Nei progetti con Raccolte abilitate, la gestione delle versioni e la risoluzione dei conflitti avvengono all'interno di ciascuna Raccolta. Se più Raccolte contengono lo stesso numero di tavola, vedrai i conflitti solo per la Raccolta su cui stai lavorando.
