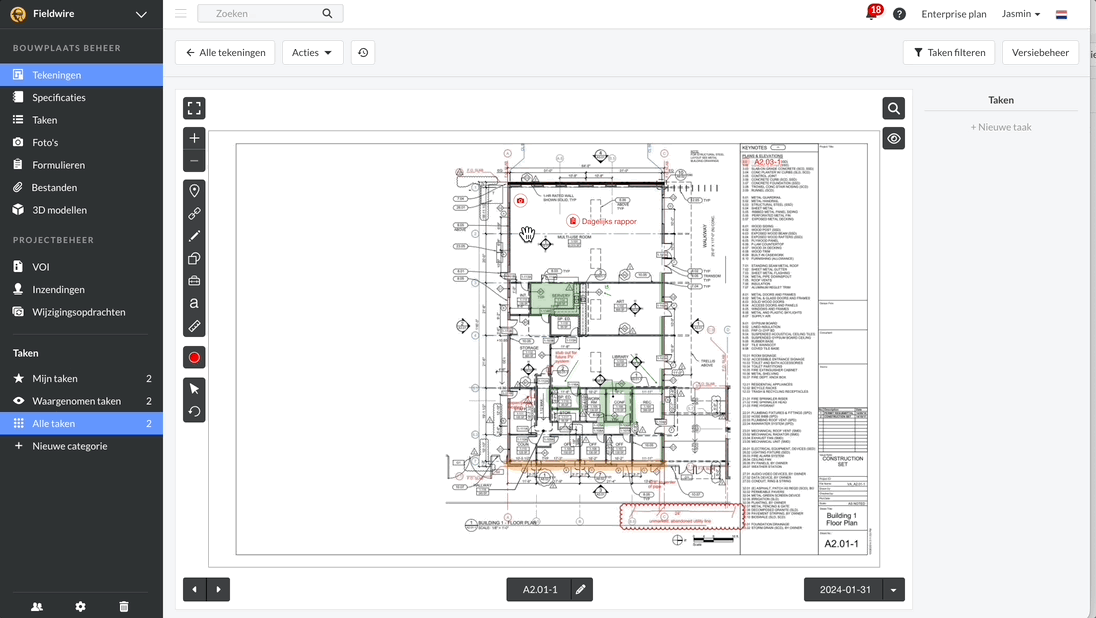

Overzicht

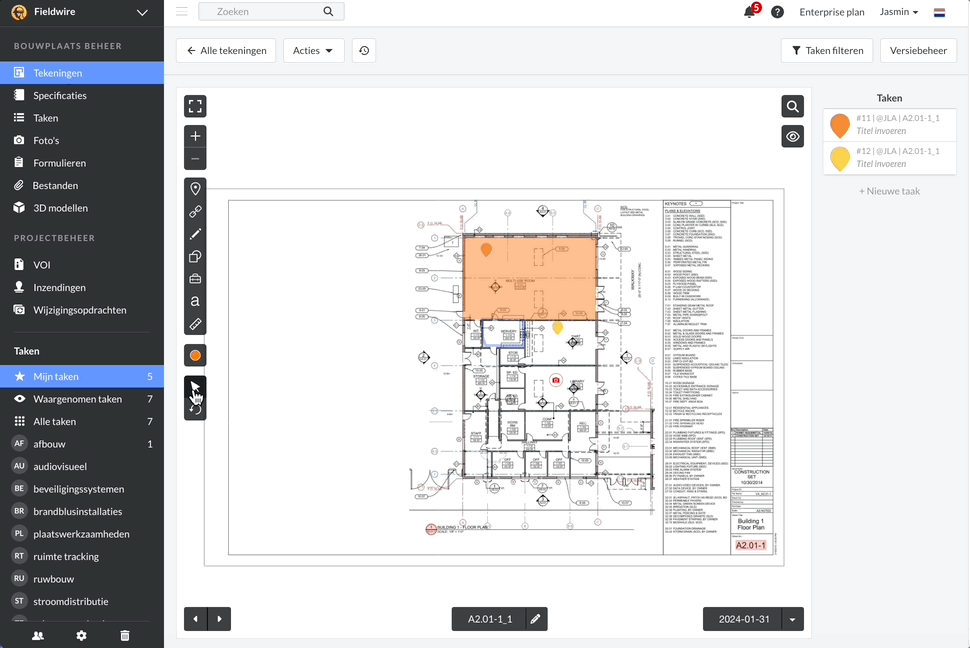

De Tekening Weergave is waar het allemaal gebeurt. Als u op een bepaalde tekening klikt, wordt deze vergroot en worden er een aantal belangrijke opties beschikbaar voor taken, markeringen en hyperlinks.
Inhoudsopgave
- Markering werkbalk
- Tekening/beschrijving hernoemen
- Categorie en Taakfilters
- Versiebeheer
- Tekeningen vergelijken
- Acties-tab
- Rechts klikken op de Tekening, Taken en markeringen
- Meer informatie
Markering werkbalk

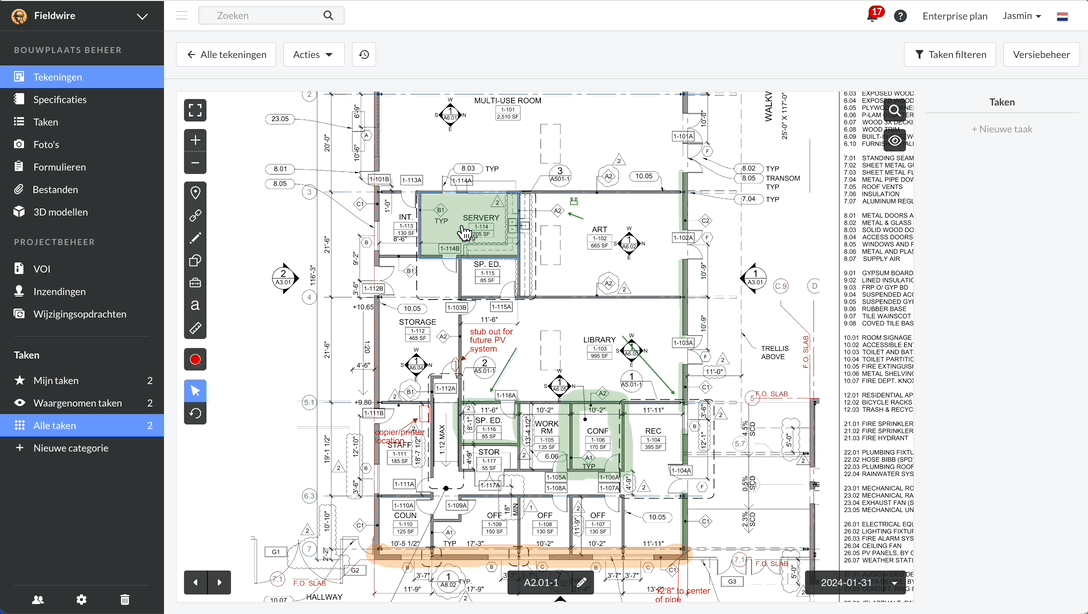

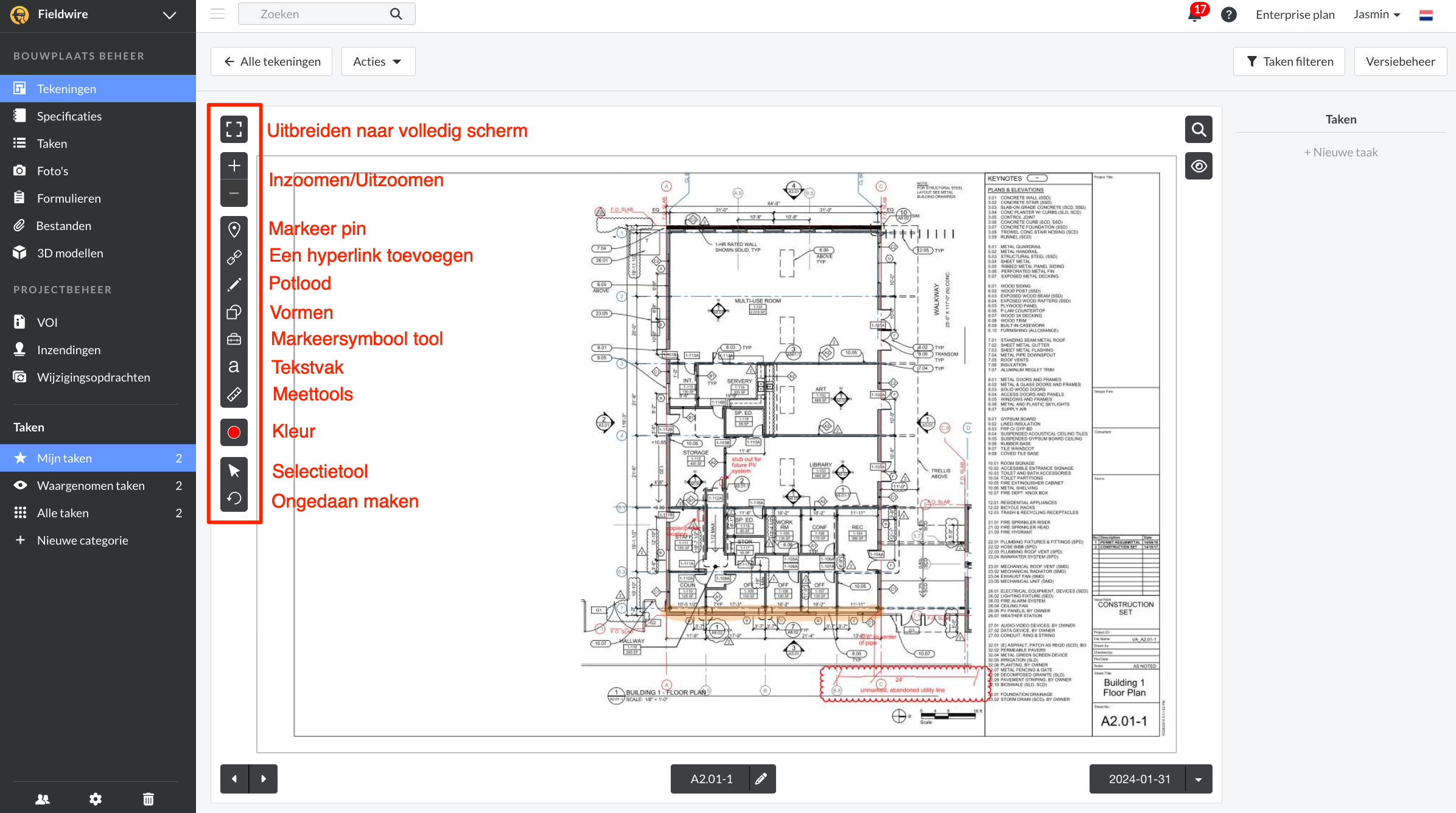

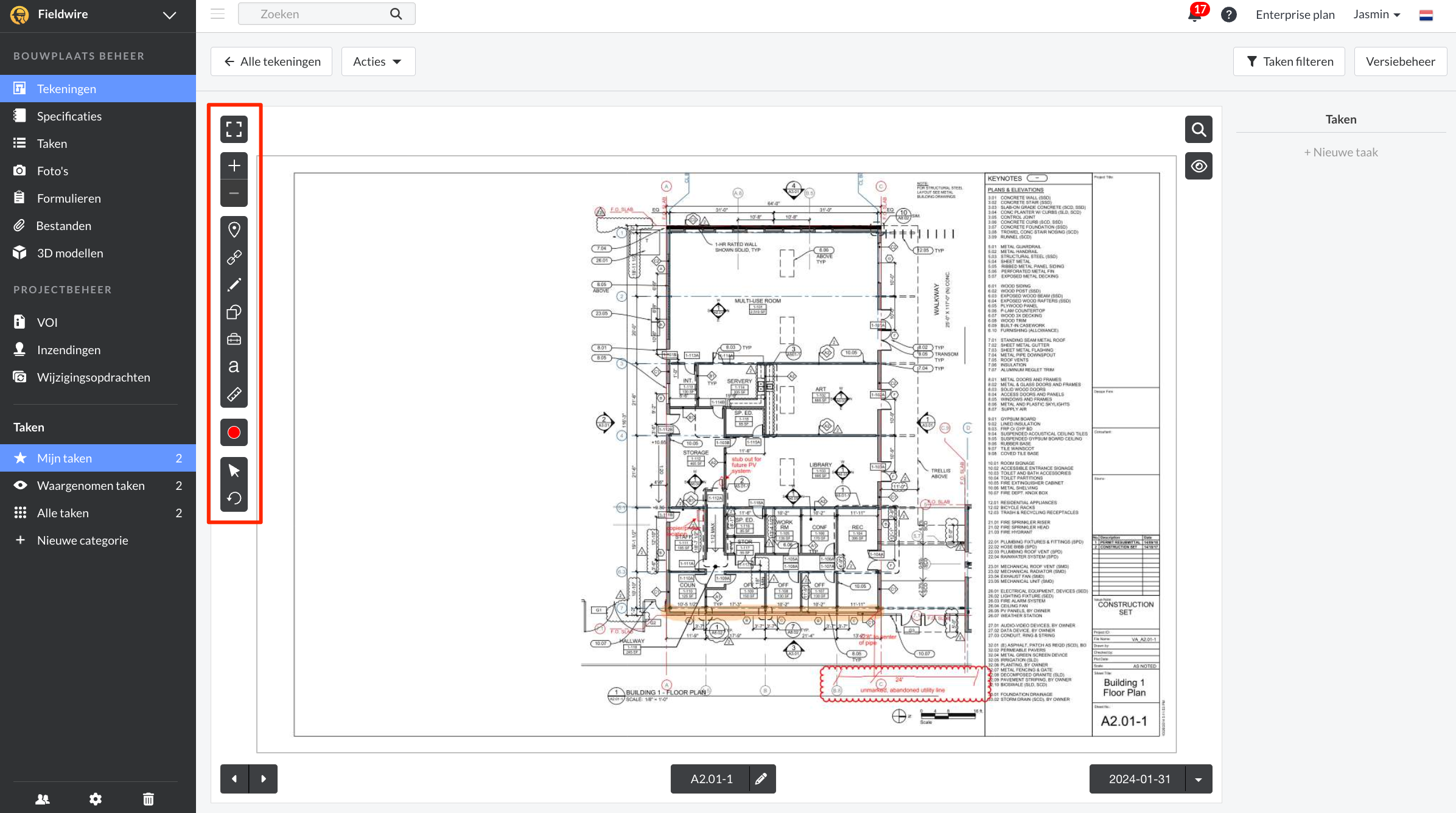

De markering werkbalk is een zwarte verticale balk aan de linkerkant van de Tekening weergave.
Alle markeringstools zijn hieronder in aflopende volgorde van boven naar beneden opgesomd.
Definities van de markeringstools
| 1. Uitbreiden naar volledig scherm | Een tekening in volledig scherm bekijken. |
| 2. Inzoomen/Uitzoomen | Om de tekening van dichtbij of verder weg te bekijken. |
| 3. Markeer pin (Een nieuwe taak toevoegen) |
Klik voor het aanmaken van een taak eerst op dit pin icoon en daarna op het gebied van de tekening waar de nieuwe taak terecht moet komen. Daarna verschijnt het bewerkingscherm voor taken. |
| 4. Ketting (Een hyperlink creëren) |
Klik op het ketting-pictogram en daarna op het gebied van de tekening waar de nieuwe taak geplaatst moet worden. Met deze functie kan u links naar andere bladen, bijlagen, formulieren en voortgangfoto's toevoegen. |
| 5. Potlood (Lijnen op de tekening zetten) |
Door op het potloodpictogram te klikken kan u lijnen, pijlen en algemene markeringen aan de tekening toevoegen. Na het aanklikken kan u kiezen tussen een gewone lijn en diverse doorschijnende markeerstiftopties. Er is ook een meervoudige lijn beschikbaar. Door de Shift-toets ingedrukt te houden zullen lijnen en pijlen onder nauwkeurige hoeken knikken tijdens het trekken van de lijn (Opmerking: de Shift-optie is enkel beschikbaar voor markeringen met het potlood en niet met de markeerstiften). |
| 6. Vormen (een gebied afbakenen) |
Door op dit pictogram te klikken kan u vormen gebruiken om een gebied aan te geven waar u de aandacht op wilt vestigen. Het kan een vaste vorm zijn (zoals een cirkel of een driehoek), maar u kan ook een veehoek naar keuze tekenen. U kan ook een wolkvorm tekenen ronde een willekeur element van de tekening, door de cursor over het scherm te trekken tot de gepaste grootte (net als bij een tekstvak). |
| 7. Markeersymbool tool |
Klik op dit pictogram om u keuze te maken uit een breed scala aan markeersymbolen. Deze symbolen zijn opgedeeld in diverse categorieën. Als u het symbool dat u wilt gebruiken, hebt gevonden, klik er dan op om het te selecteren en klik vervolgens ergens op de tekening om het symbool ergens toe te voegen. |
| 8. "a" (Tekstvak) |
Klik op dit pictogram om een tekstvak toe te voegen. U kan het vak aanklikken en slepen om een tekstvak te maken van elke grootte die u maar wilt. Zodra u dat gedaan hebt, verschijnt in het vak de optie om uw opmerking of beschrijving toe te voegen. U kan ook de lettergrootte selecteren. |
| 9. Liniaal (Meettools) |
Klik op dit pictogram om de meettools te openen. U kan de afstand kalibreren, nieuwe lengtemetingen vastleggen en voor een bepaald gebied een schaal aangeven. Door de Shift-toets ingedrukt te houden zullen meetlijnen onder nauwkeurige hoeken knikken tijdens het trekken van de lijnen. Daarnaast kan u metingen met meervoudige lijnen maken, zodat u paden, omtrekken of andere lijnen met meervoudige punten kan meten. |
| 10. Kleur (Rode cirkel) |
Door op dit icoon te klikken kan u kiezen uit diverse kleuren. Dit werkt voor de kleur van de pen, markeerstift, pijl, tekst en wolk tools. U kan persoonlijke markeringen aanbrengen door de kleur in paars te veranderen. |
| 11. Selectietool (Muiscursor icoon) | Door op dit pictogram te klikken kan ju alle markeringen die u met de andere tools hebt gemaakt over de tekening verplaatsen. Nadat u op het pictogram hebt geklikt, moet u de markering selecteren die u wilt verplaatsen/bewerken. Daarnaast kan u met de muiscursor op de tekening klikken en slepen, of door de Shift-toets ingedrukt te houden en te klikken om meerdere markeringen te selecteren en gelijktijdig te bewerken! |
| 12. Ongedaan maken (Pijl terug) |
Door hierop te klikken zal u meteen de laatste markering wissen die in de huidige sessie aan de tekening werd toegevoegd. |

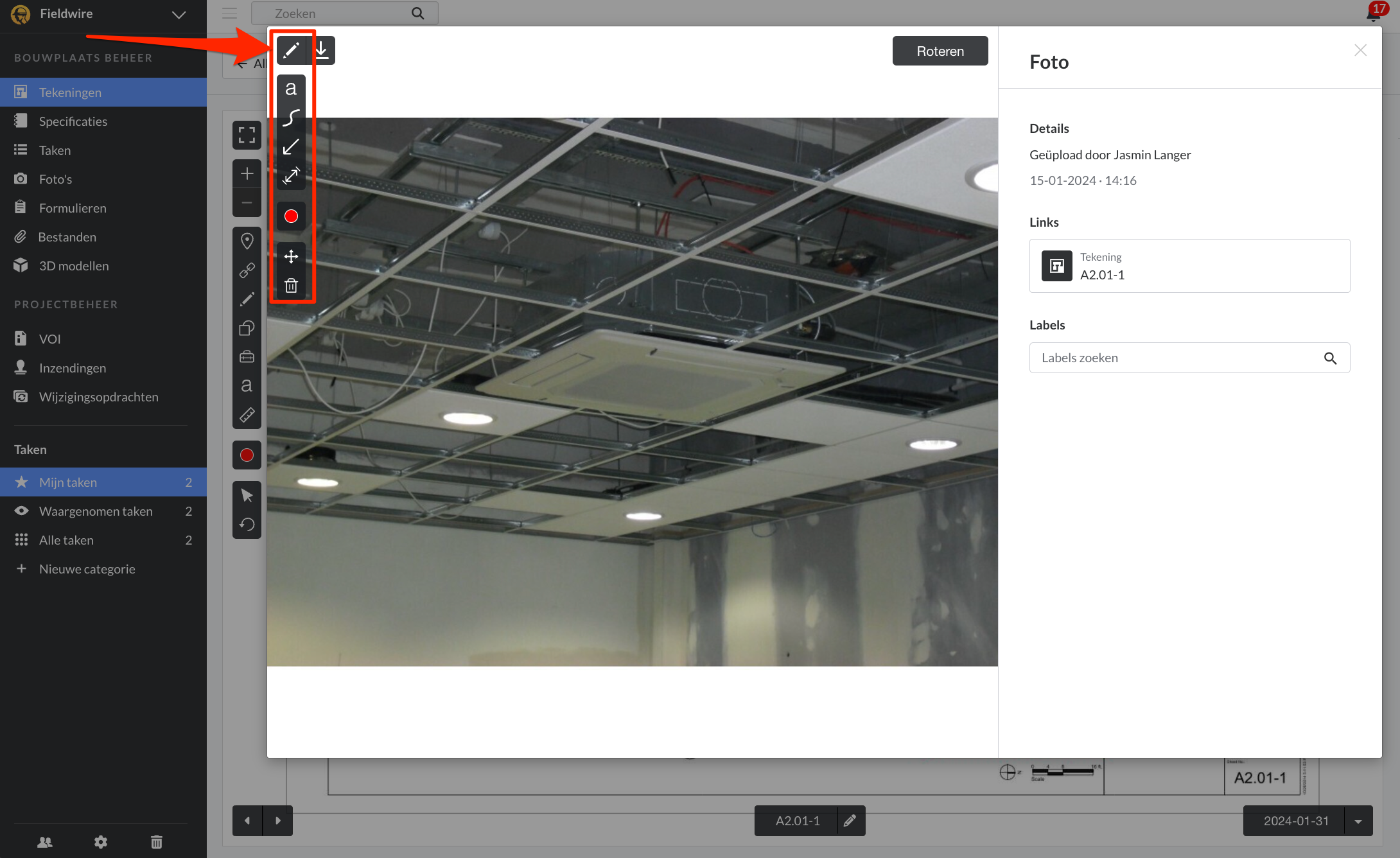

Opmerking: Foto's die direct aan tekeningen, formulieren en VOI zijn gekoppeld kunnen voortaan gemarkeerd worden.

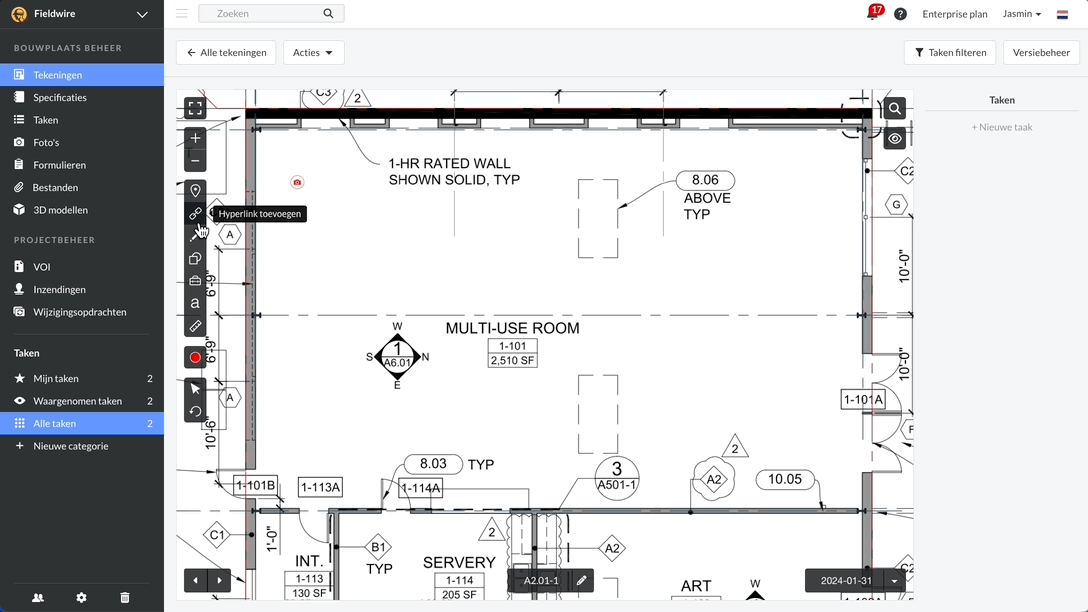

Tekeningen / Specificaties / Foto's / Bestanden / Formulieren / VOI aan een tekeningblad linken

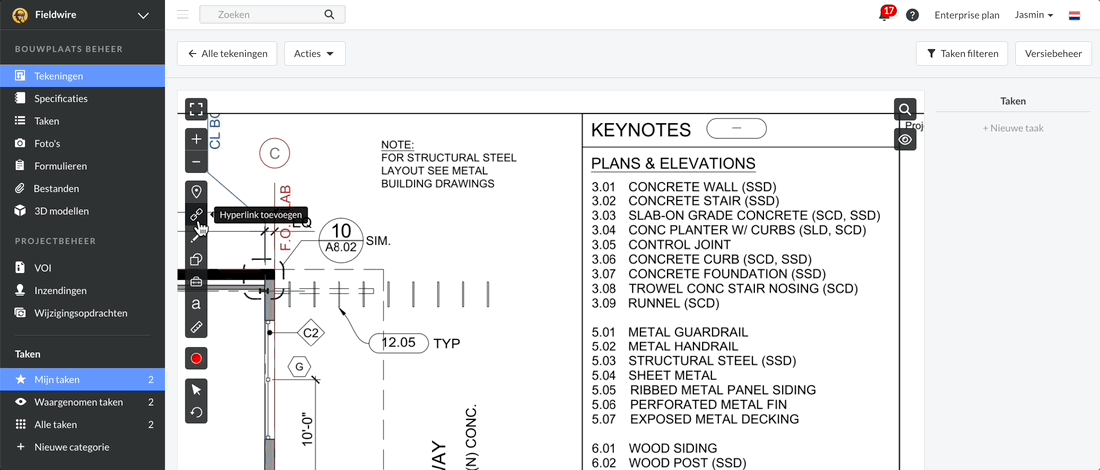

Door op het "Ketting"-pictogram op de markeer werkbalk te klikken, hebt u de mogelijkheid om allerlei soorten documenten aan uw tekeningbladen te koppelen.
Met de eerste optie kan u een link creëren naar een ander tekeningblad:
Door deze optie te selecteren kan u bepaalde gebieden van uw tekening direct linken aan andere tekeningen die u al naar Fieldwire geüpload hebt.
Met de tweede optie kan u een link creëren naar een specificatie van uw project op de Specificaties-tab:

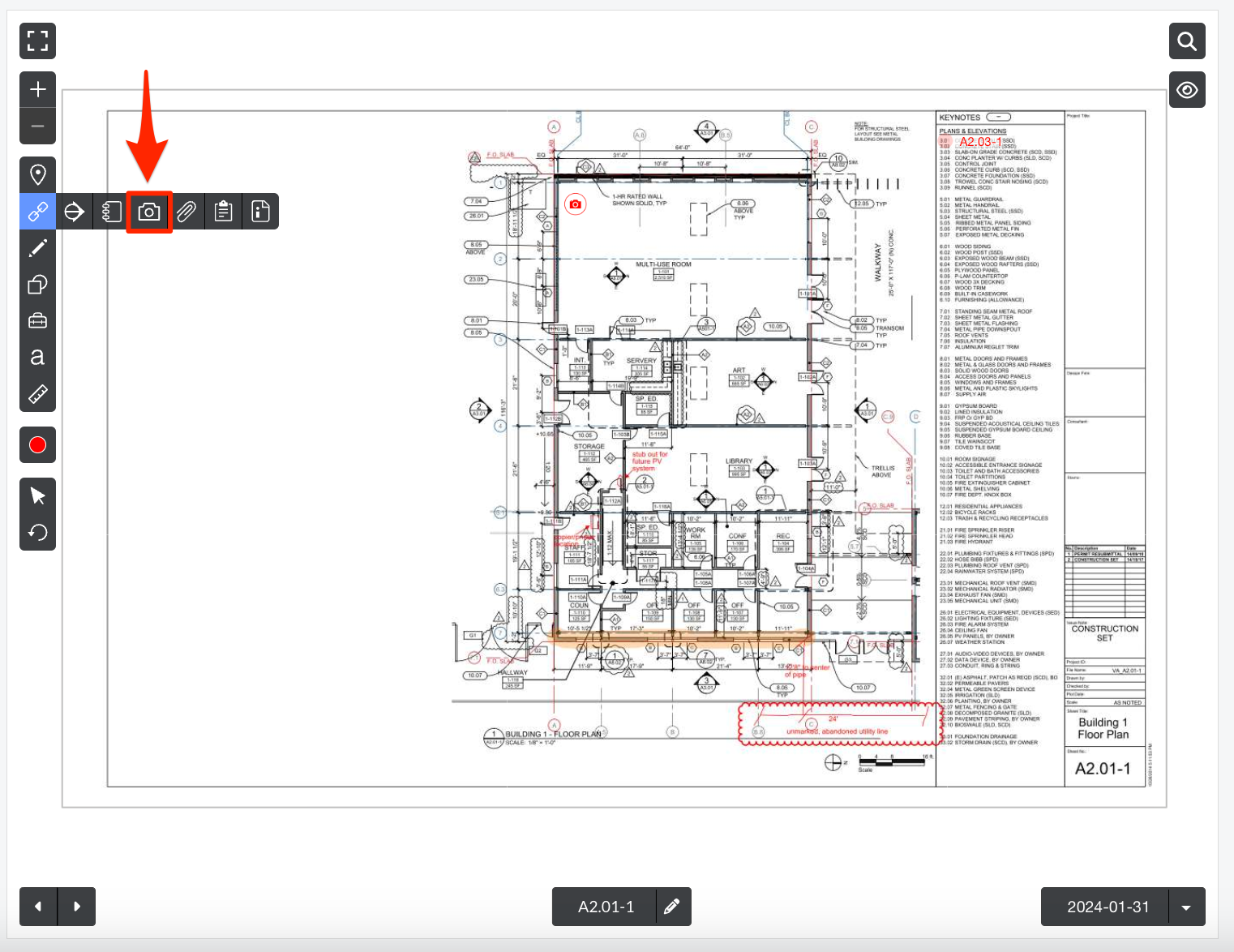

Met de derde optie, het camerapictogram, kan u een foto aan het tekeningblad koppelen:
De foto kan uit de Foto's-tab komen, of van uw computer. U kan ook 360° foto's selecteren!

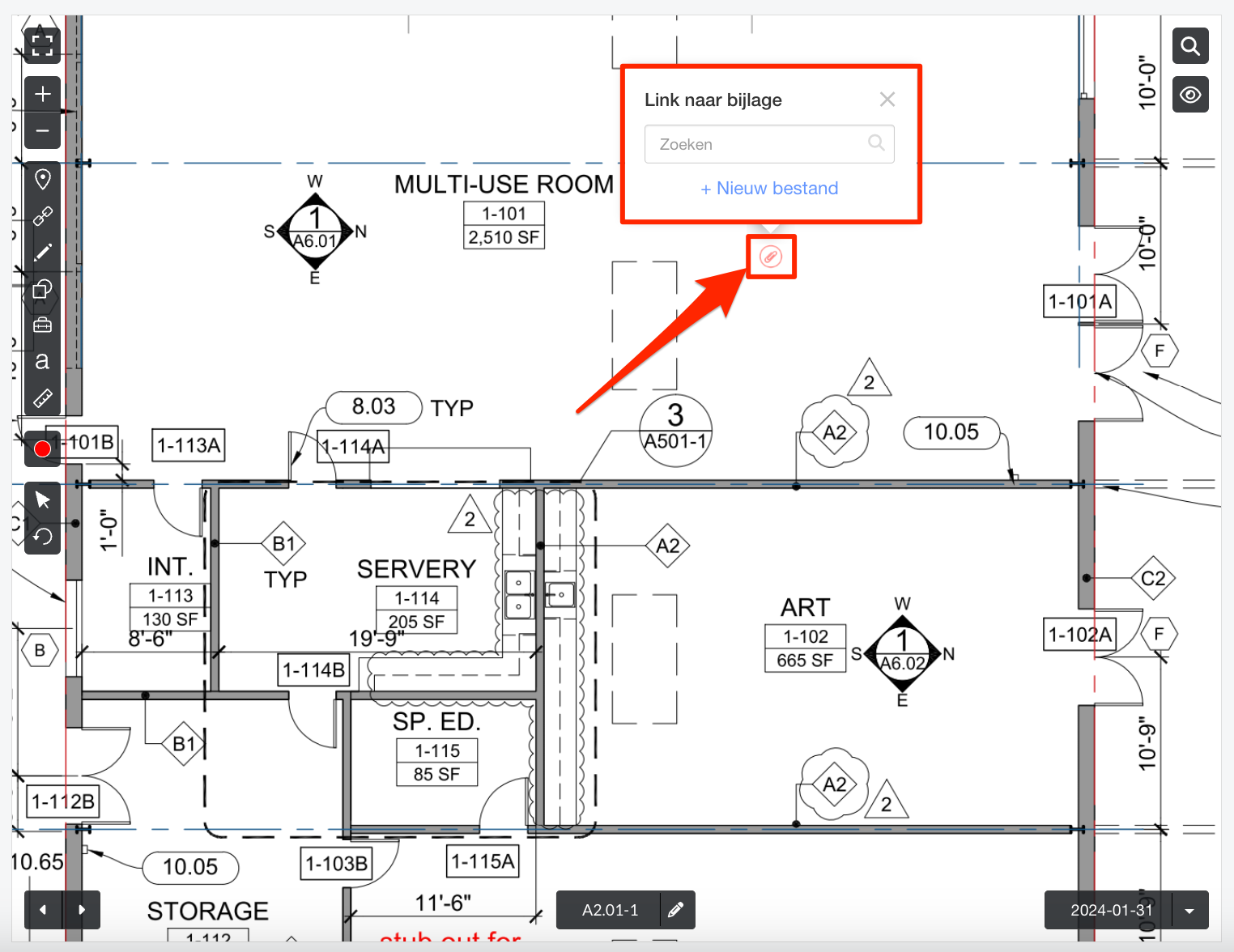

Met de vierde optie, het paperclip-pictogram, kan u bestanden aan uw tekeningblad koppelen:
U kan zowel bestaande bestanden uit de Bestanden-tab koppelen, als nieuwe bestanden van uw computer toevoegen.
Opmerking: U kan zoeken in bestaande bestanden in Fieldwire, zowel pdf- als csv-bestanden. Maar als u een bestand selecteert en erop klikt, kan u alleen de pdf-bestanden openen. De csv-bestanden zullen naar uw computer gedownload worden.

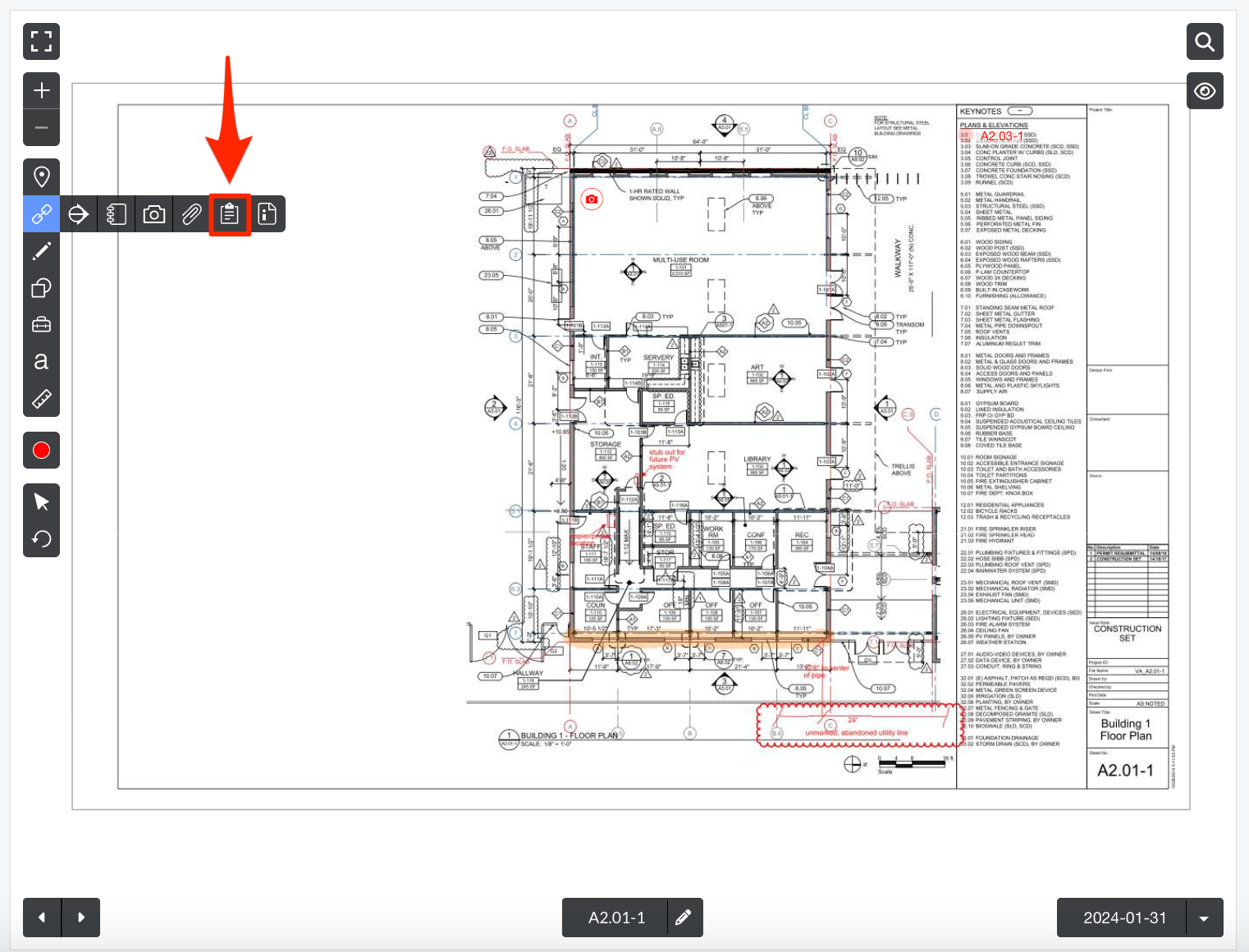

De vijfde optie is het klembord-pictogram waarmee u formulieren aan uw tekeningbladen kan koppelen als u een Business abonnement gebruiker bent.
U kan bestaande formulieren kiezen, maar u kan er ook voor kiezen om een nieuw formulier te maken op basis van een bestaand formuliersjabloon.

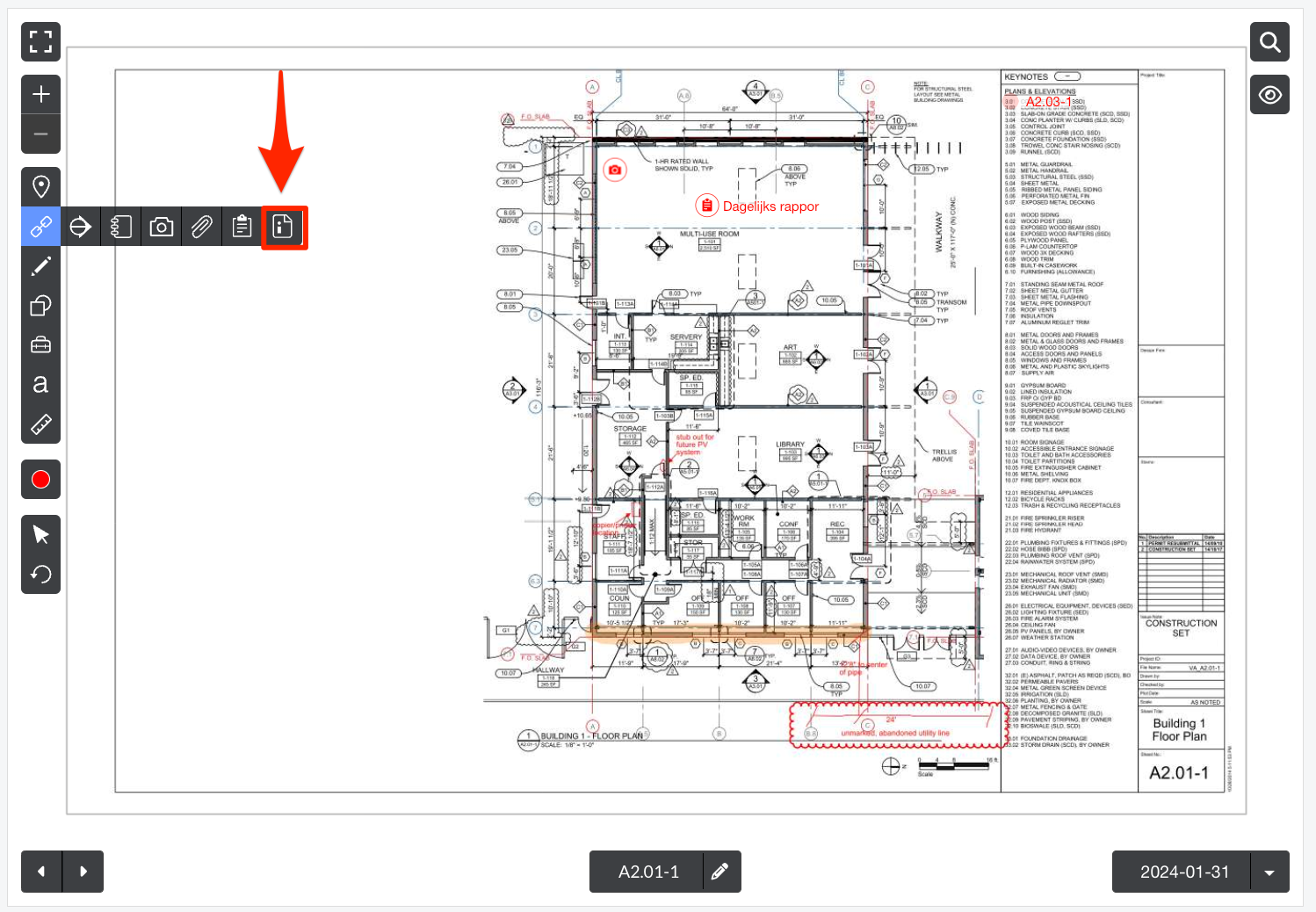

Met de zesde optie die in onderstaande schermafbeelding wordt getoond, kan u een VOI aan uw tekeningbladen koppelen. Om deze functie binnen uw Fieldwire omgeving te krijgen kan u of upgraden naar Business Plus, of u kan een demo boeken bij ons verkoopteam.
Met behulp van deze optie kan u een bestaande VOI koppelen, of een nieuwe concept VOI aanmaken.

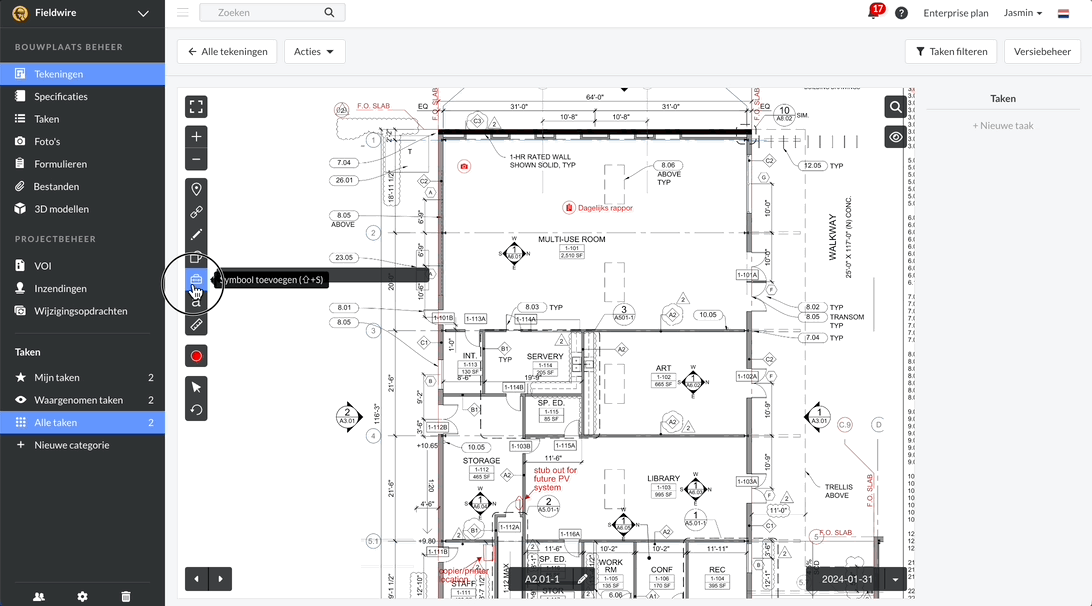

Markeersymbolen
Fieldwire biedt gebruikers nu de mogelijkheid om markeersymbolen op hun tekeningen te gebruiken!

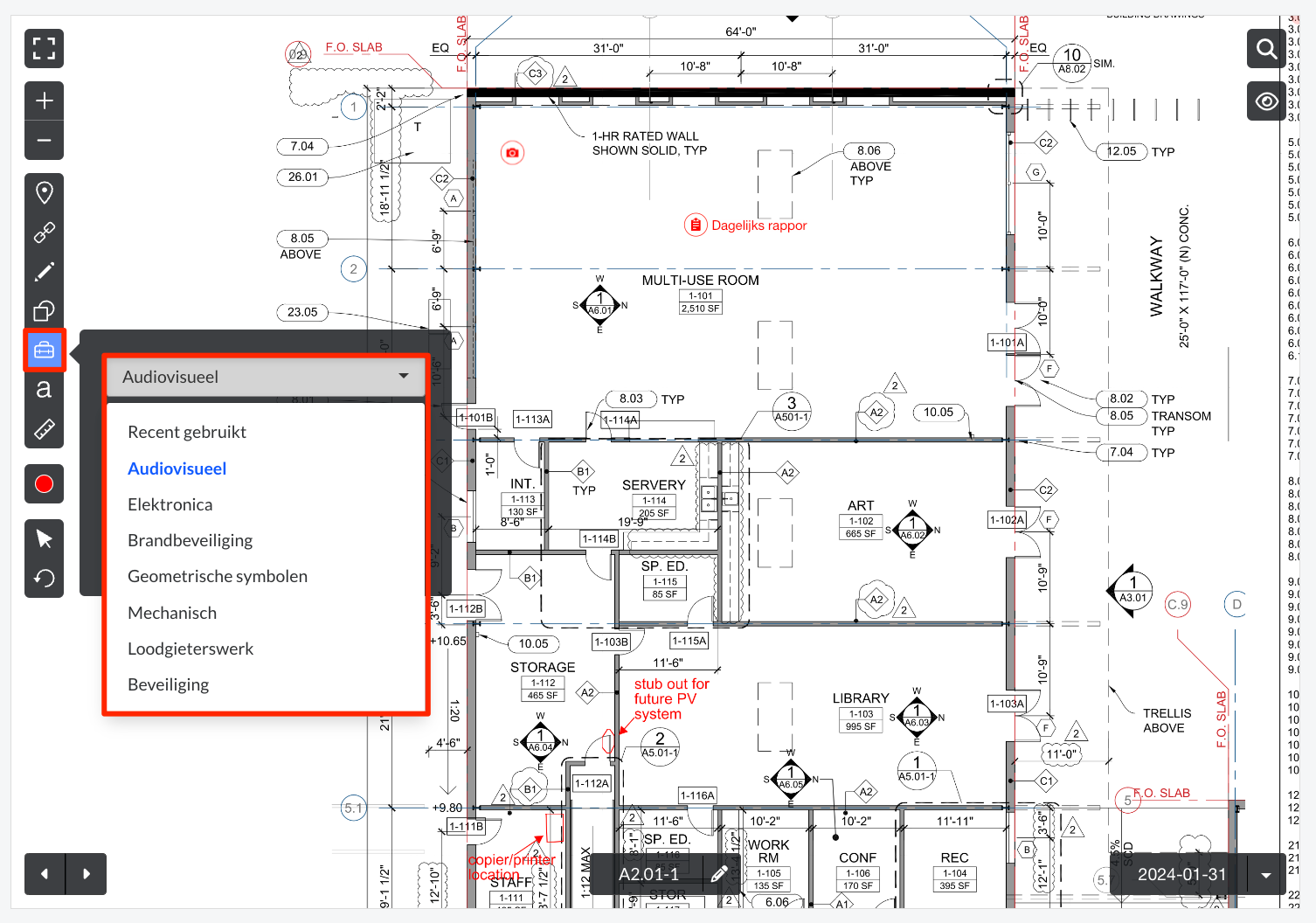

Deze nieuwe functie is beschikbaar voor alle gebruikers en de markeersymbolen zijn onderverdeeld in deze categorieën: Audiovisueel, Elektrisch, Brandbeveiliging, Geometrische symbolen en Beveiliging. Er is ook een optie "laatst gebruikt" om de symbolen bij de hand te hebben die u als laatste hebt gebruikt. Om de markeersymbolen te gebruiken, gewoon een categorie kiezen, een symbool selecteren en op het tekeningblad klikken. Blijf op alle plekken van de tekening klikken waar u het symbool wilt toevoegen!
Opmerking: Voor informatie over markeersymbolen op uw mobiel apparaat, lees dit artikel hier!
Naast het plaatsen van markeersymbolen op tekeningbladen, kan u ze voortaan ook van grootte veranderen! Dat doet u snel en eenvoudig door het symbool op het tekeningblad te plaatsen, de Verplaats-tool te kiezen (gekruiste pijlen) en vervolgens een hoek van het markeersymbool uit te trekken tot de gewenste grootte.
Nog enkele dingen over de markeersymbolen:
- Op dit moment kan u nog geen eigen symbolen maken. We hebben de categorie "Geometrische vormen" toegevoegd zodat u deze vormen als plaatshouders/generieke symbolen kan gebruiken. We zijn begonnen met een kleine bibliotheek met symbolen en we staan er voor open om er nog meer toe te voegen! Als u ideeën hebt voor meer symbolen die we moeten toevoegen, stuur dan een e-mail naar support@fieldwire.com met een voorbeeld van het symbool. We kijken er naar uit om te zien welke andere symbolen u graag in Fieldwire zou zien!
- Markeersymbolen zijn enkel bedoeld voor tekeningen, niet voor foto's.

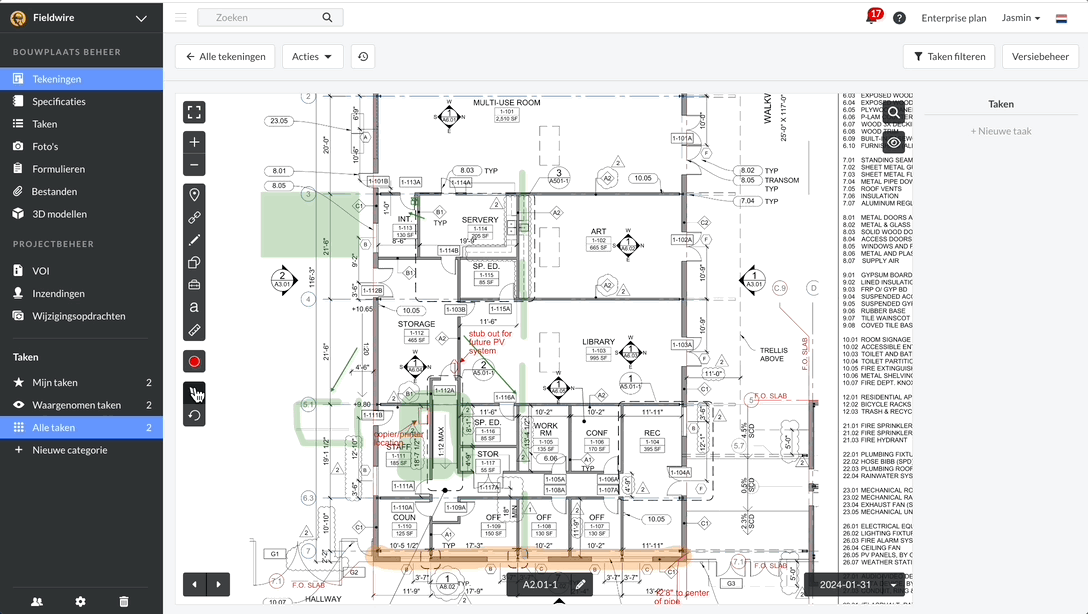

Meerdere markeringen tegelijk bewerken & Selectietool

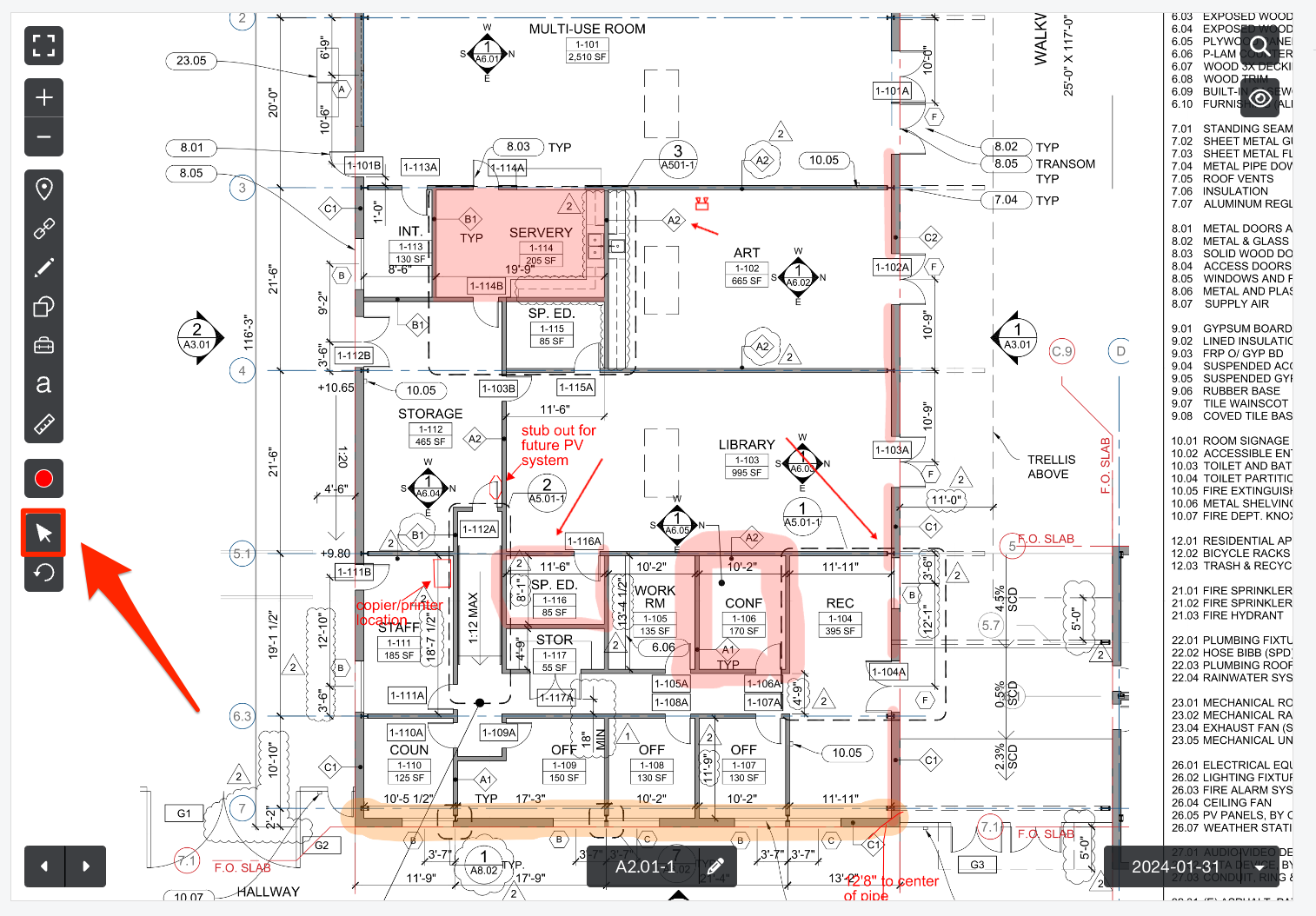

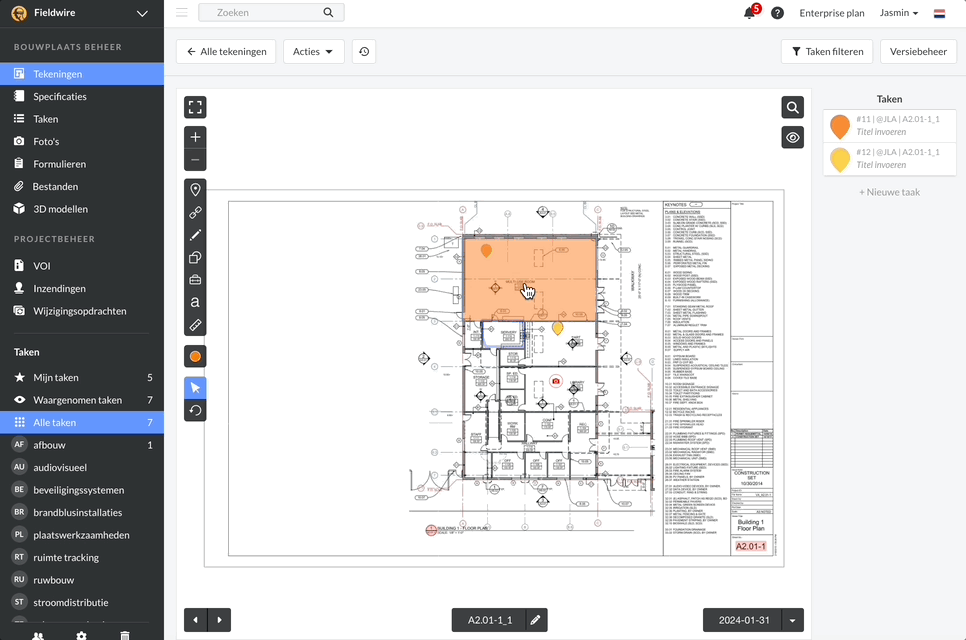

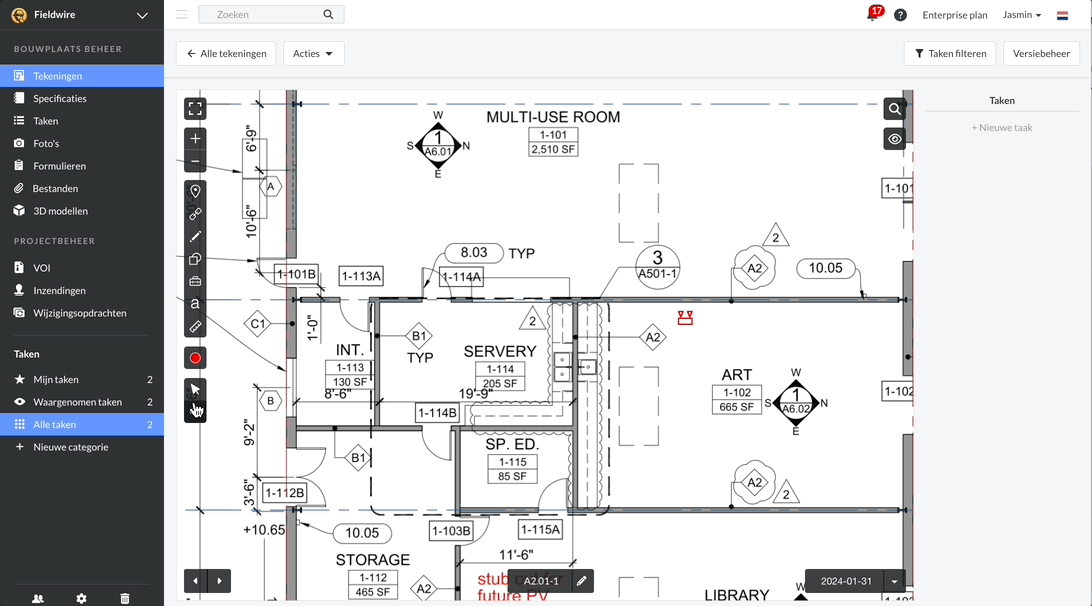

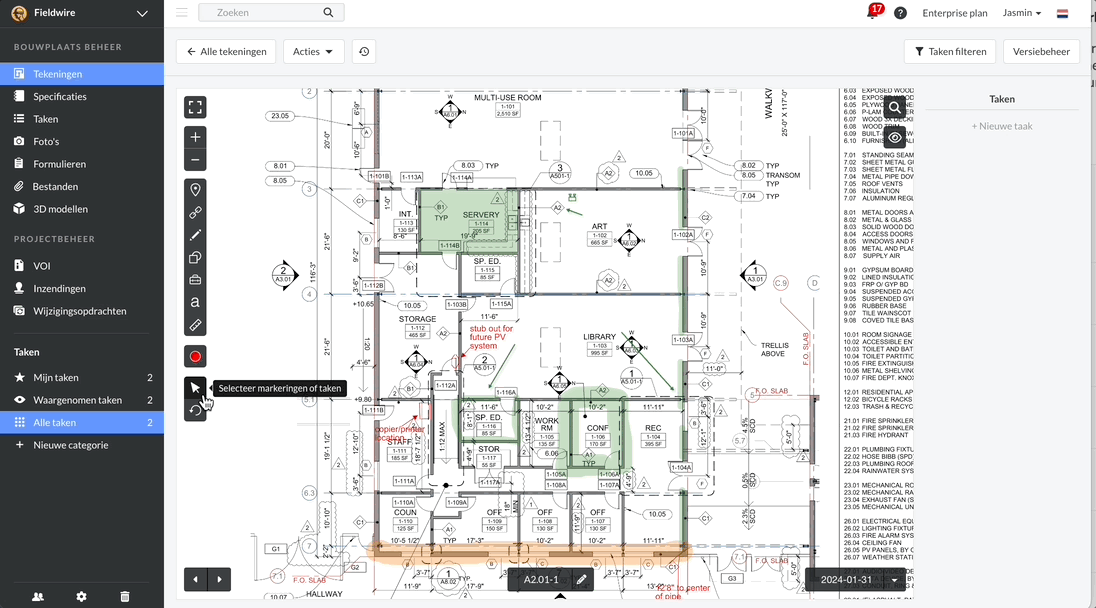

U kan de Selectietool gebruiken om meerdere markeringen tegelijk te verplaatsen en te bewerken. Om te beginnen moet u op de Selectietool klikken, dit is de muiscursor op de Markering werkbalk.
Als u meerdere markeringen tegelijk wilt bewerken, dan moet u met de muiscursor op de tekening klikken en deze verslepen om de opdracht uit te voeren. Als u alle markeringen hebt geselecteerd die u wilt bewerken, dan klikt u rechts op het geaccentueerde vak zoals in onderstaande korte video wordt getoond. U krijgt dan de mogelijkheden te zien om het aantal markeringen dat u hebt geselecteerd te bewerken, of om ze te verwijderen. In onderstaand voorbeeld voeren we een gelijktijdige bewerking uit van de kleur van een aantal markeringen.
Daarnaast kan u, als u meerdere markeringen wilt bewerken, maar niet alle markeringen in een bepaald gedeelte van de tekening, de Shift-toets ingedrukt houden + Klikken.
De Selectietool laat u ook meerdere markeringen tegelijk selecteren en verplaatsen. Merk op dat de automatische tekening-hyperlinks hier niet door beïnvloed worden, maar de hyperlinks die u toevoegt met foto's, formulieren, bestanden, enz. zullen wel verplaatst worden.
Naast tegelijk verplaatsen, van grootte veranderen en bewerken van meerdere markeringen, kan u voortaan ook meerdere markeringen tegelijk verwijderen. Zoals hierboven aangegeven, moet u op de muiscursor klikken en deze over de tekening slepen om meerdere markeringen te selecteren. Of, als u meerdere markeringen wilt bewerken, maar niet alle markeringen in een bepaald gedeelte van u tekeningblad, kan u de Shift-toets ingedrukt houden + Klikken op de markeringen die u wilt verwijderen. Als u de markeringen hebt geselecteerd die u wilt verwijderen, dan klikt u eenvoudigweg met de rechtermuisknop op het geaccentueerde vak zoals in onderstaande korte video wordt getoond. Vervolgens krijgt u het aantal markeringen dat u hebt geselecteerd en krijgt u de optie om deze te "Verwijderen". Nadat u hebt geklikt op "Verwijderen" zal u nog een keer worden gevraagd om te bevestigen dat u deze markeringen wilt verwijderen.
Opmerking: Als u per ongeluk markeringen verwijdert, dan kan u op de knop "Ongedaan maken" klikken of CTRL + Z (in Windows) of Command + Z (op Mac) om de verwijderde markeringen terug te halen. Maar u moet dat meteen doen na het verwijderen van de markeringen, anders kunnen ze niet meer worden teruggehaald of teruggezet.
Categorie en Taakfilters

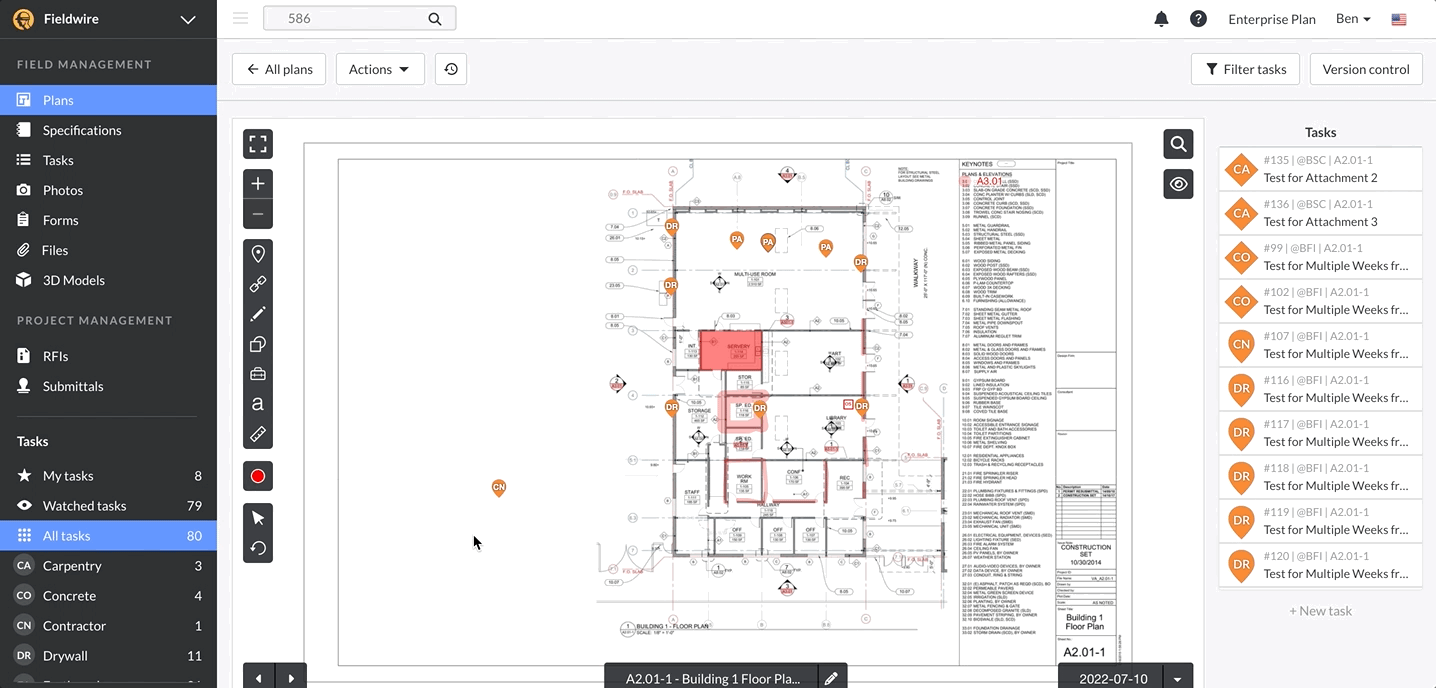

U kan op Mijn Taken/Alle taken/Taken per categorie klikken voor het selecteren van categorieën en taken om deze op de tekening te bekijken. Dit kan handig zijn als u alleen bepaalde inhoud wilt zien en de overige elementen van de tekening wilt verwijderen.
Tekening/beschrijving hernoemen

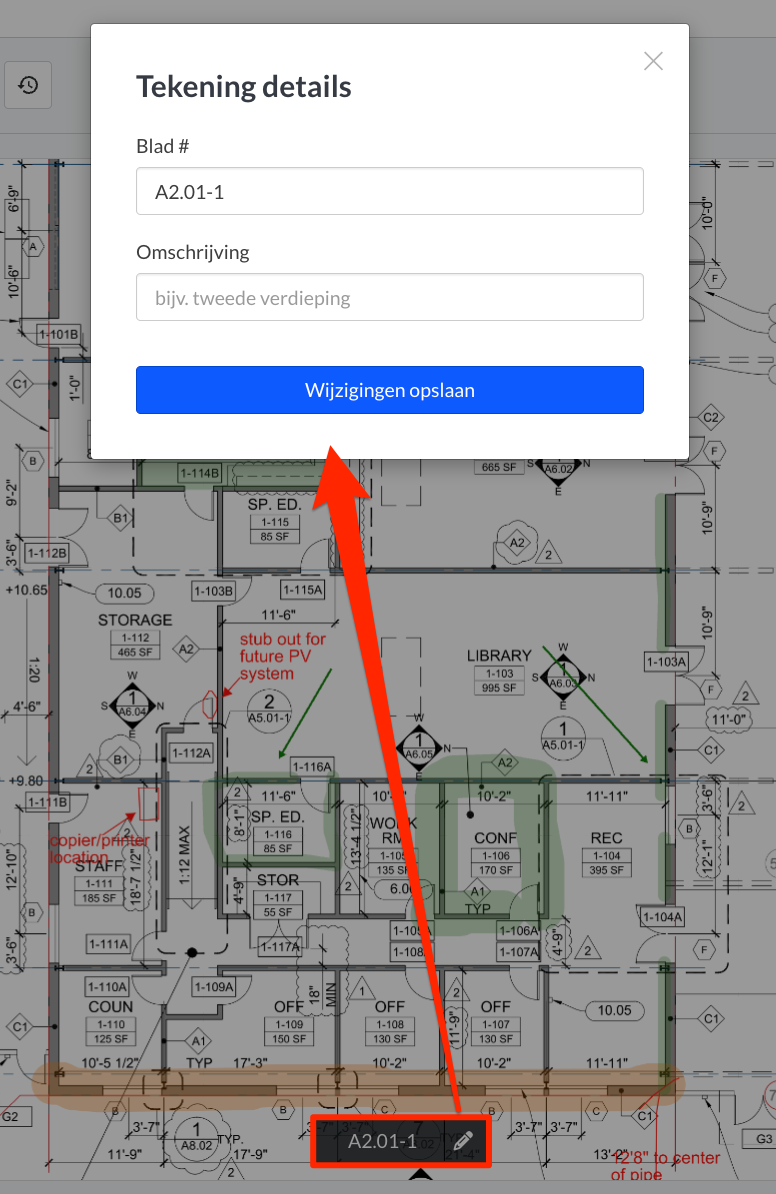

U kan een tekening hernoemen of de beschrijving wijzigen door op de titel te klikken.
Versiebeheer
Als u op de knop "Versiebeheer" klikt terwijl u zich op een bepaald blad bevindt, krijgt u alle afzonderlijke tekeningnotities te zien en kan u de notities en Versiebeschrijving bewerken. U kan ook de volgorde van de versies wijzigen om te bepalen welke versie het eerst getoond zal worden als de actieve versie van de tekening.
U kan ook de Versiebeschrijving voor meerdere tekeningen tegelijk bekijken en bewerken.
Dit artikel vertelt u er alles over.
Oudere versies bekijken
Elke versie van de tekening die u uploadt, krijgt een label met de datum van het uploaden (u kan de omschrijving bewerken onder Versiebeheer). Taken, hyperlinks en markeringen zullen van versie op versie worden overgenomen.
Taken bekijken

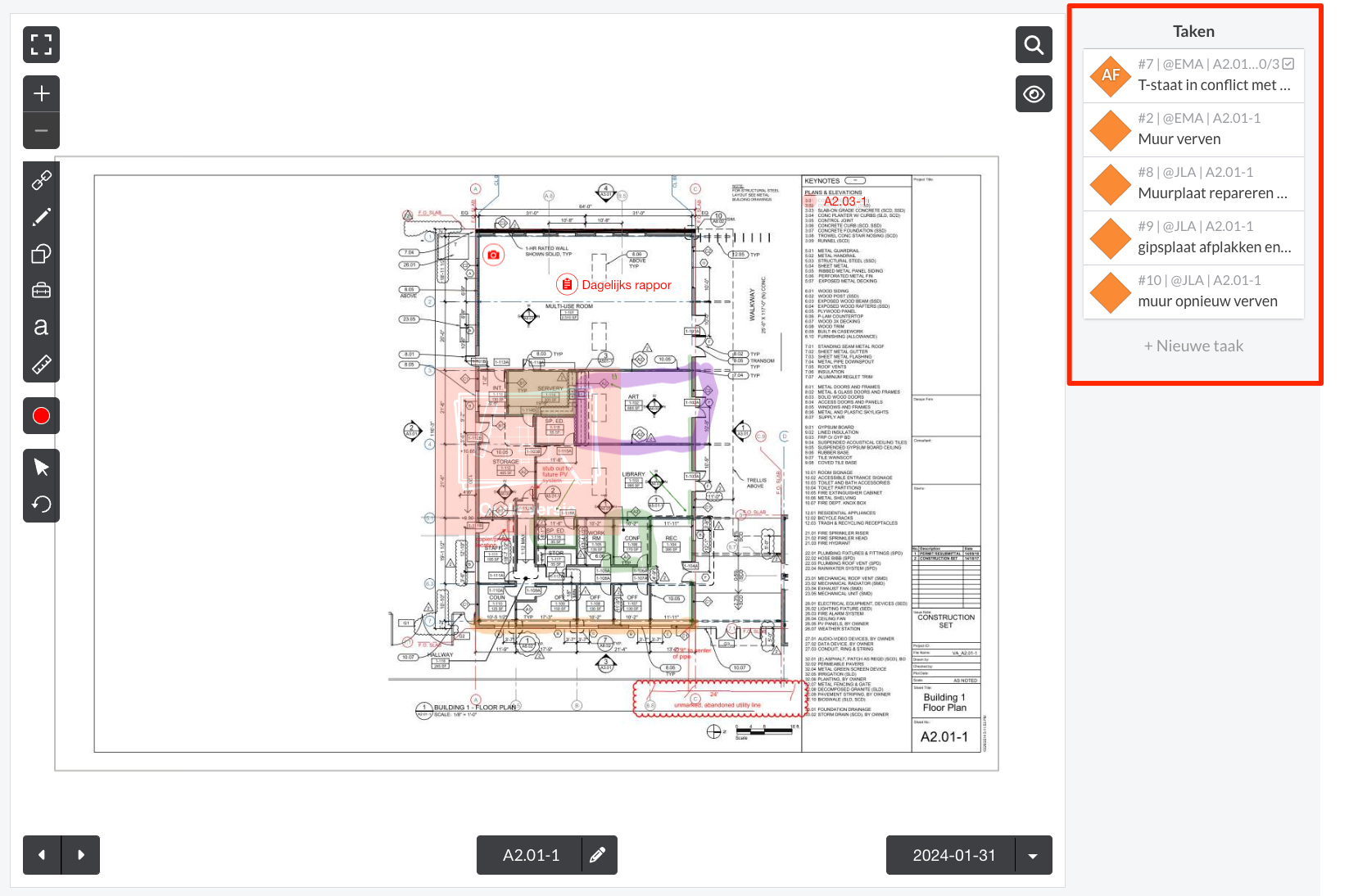

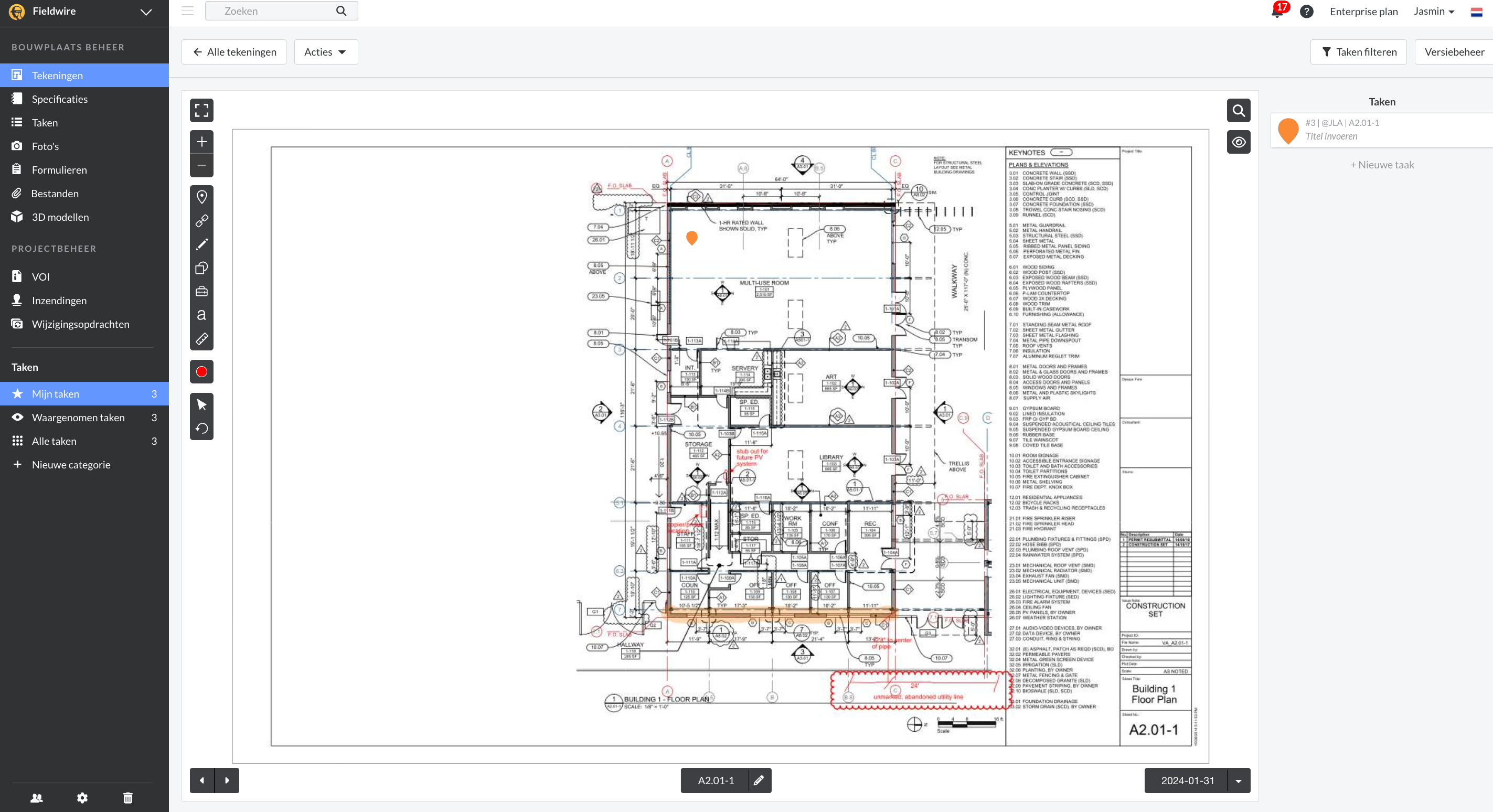

De aan het blad gekoppelde taken worden aan de rechterkant van het scherm opgesomd. U kan de taken binnen een pin bewerken, of vanaf de kolom aan de rechterkant van het scherm. U kan gewoon op een pin of taak klikken om deze te openen en ermee te werken.

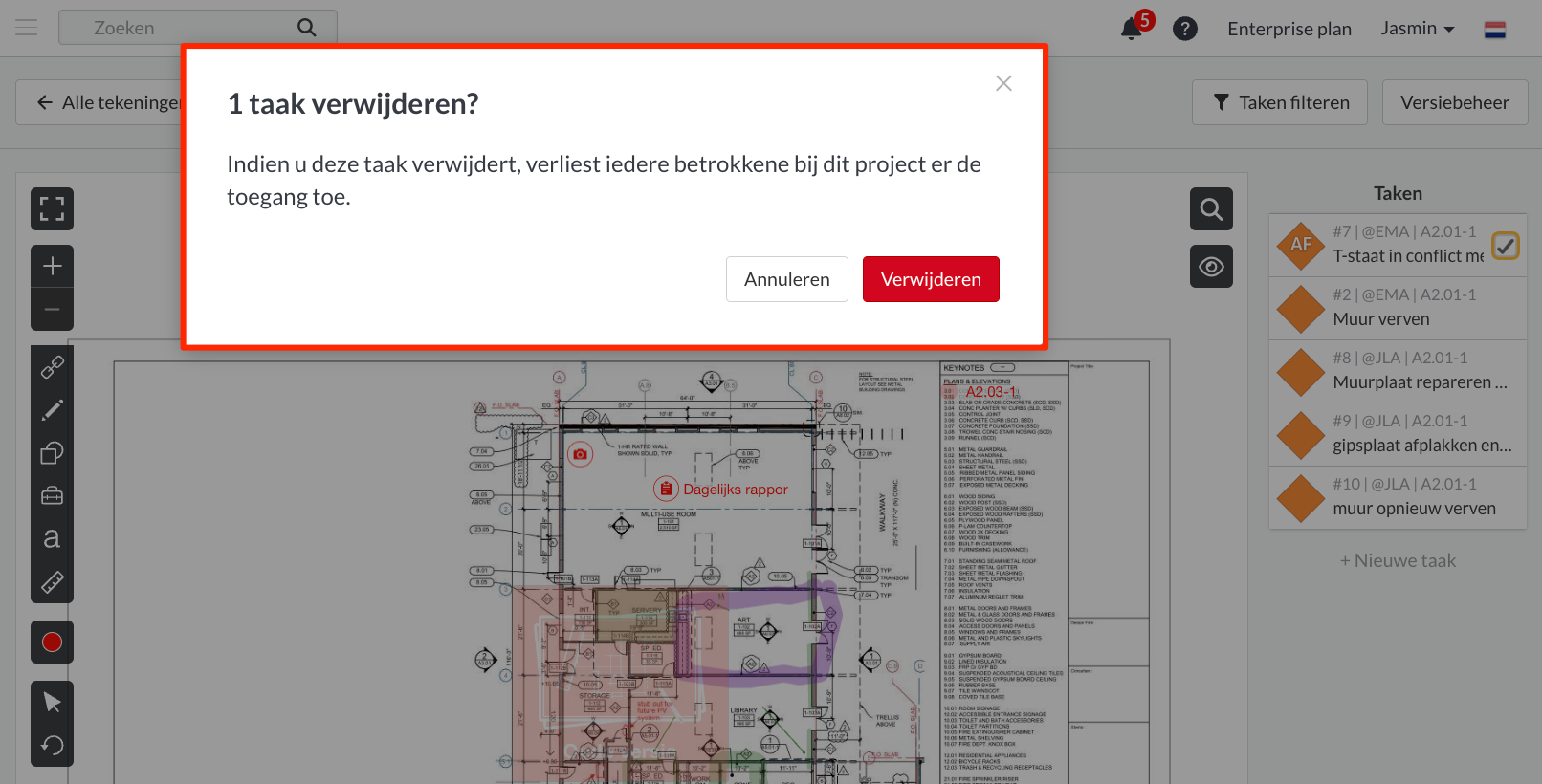

Als u probeert om een taak te verwijderen die gekoppeld is aan een tekeningblad, dan zal u een waarschuwing krijgen zoals in onderstaande schermafbeelding wordt getoond. Deze waarschuwing vraagt u om te bevestigen dat u de taak wilt verwijderen. Zodra de taak verwijderd wordt, zal deze namelijk voor iedereen die werkt aan het project worden verwijderd. Als u per ongeluk een taak verwijdert, kan die binnen 30 dagen teruggehaald worden uit de prullenbak door een Administrator van het Project.

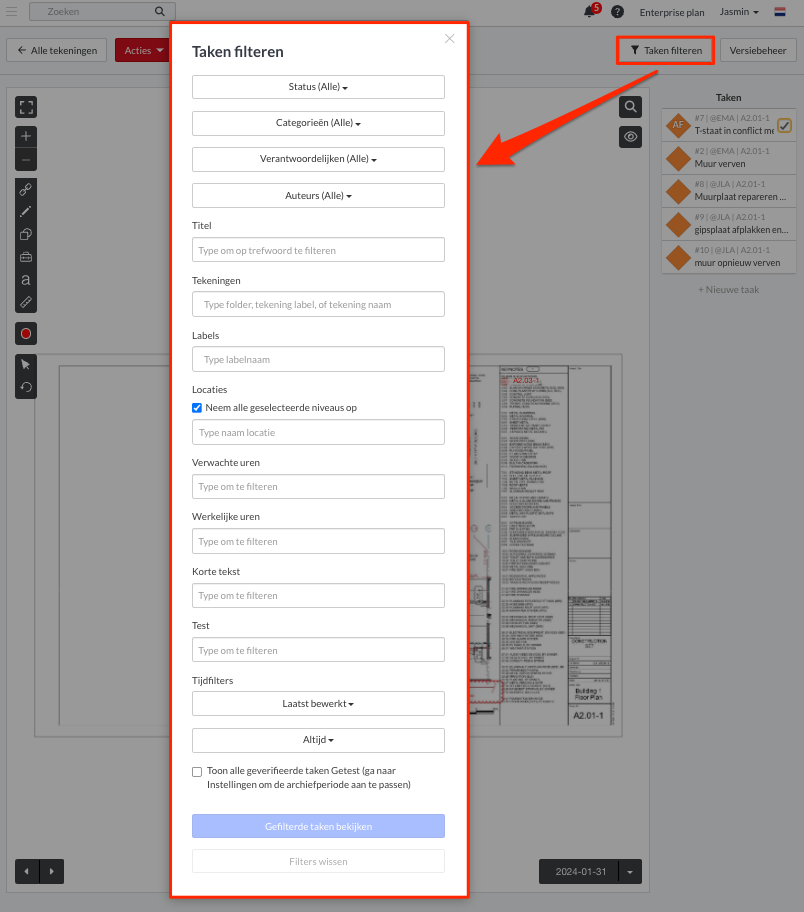

Taken filteren
U kan de taken op een tekening filteren via verschillende opties:
Tip: Lees het artikel over Geneste locaties voor meer details over de voordelen van werken met locaties!

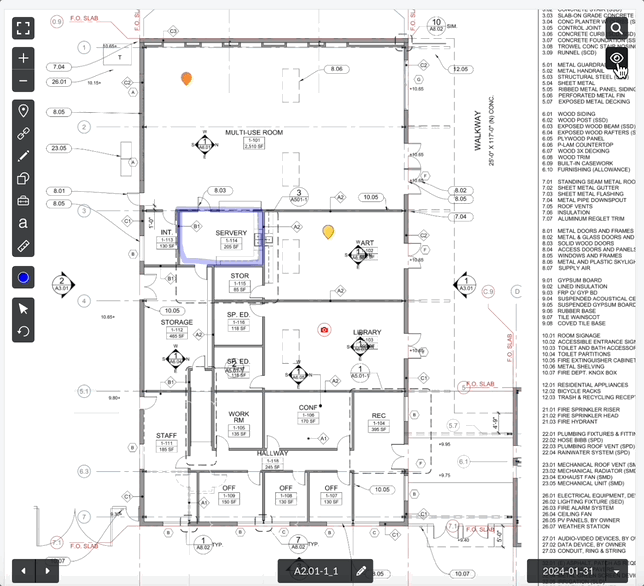

Oog-pictogram

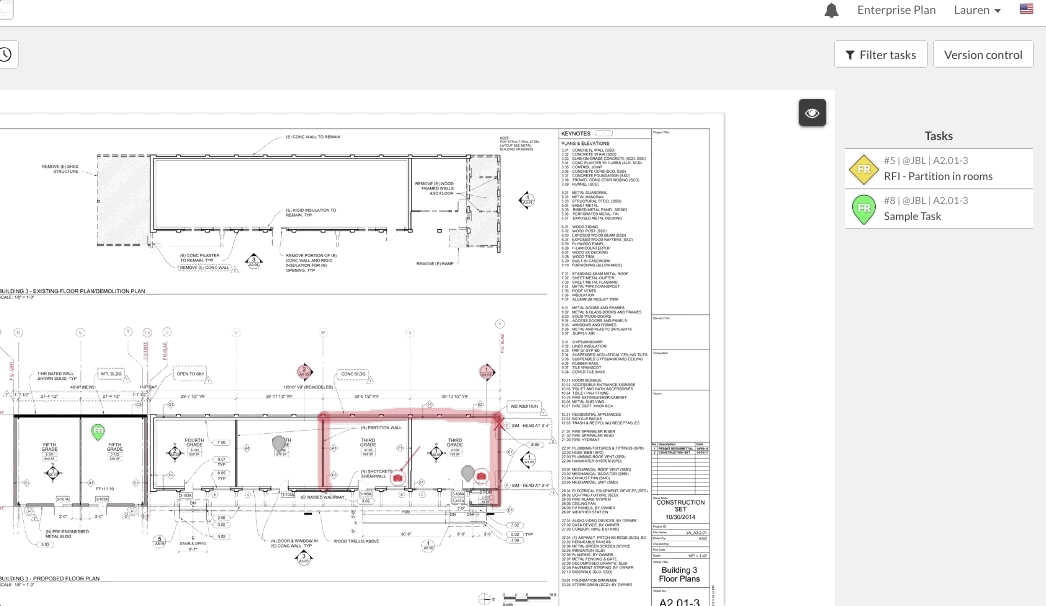

Met het oog-pictogram in de rechterbovenhoek kan u tijdelijk iedere markering en taak op de tekening verbergen. Als u op het pictogram klikt, krijgt u de mogelijkheid om te kiezen welke lagen van de tekening (taken, markeringen, bijlagen, links, of foto's) u wilt verbergen, of u kan ervoor kiezen om alle lagen te verbergen. U kan ze weer op de tekening doen verschijnen, door er opnieuw op te klikken.
Recent bekeken tekeningen openen

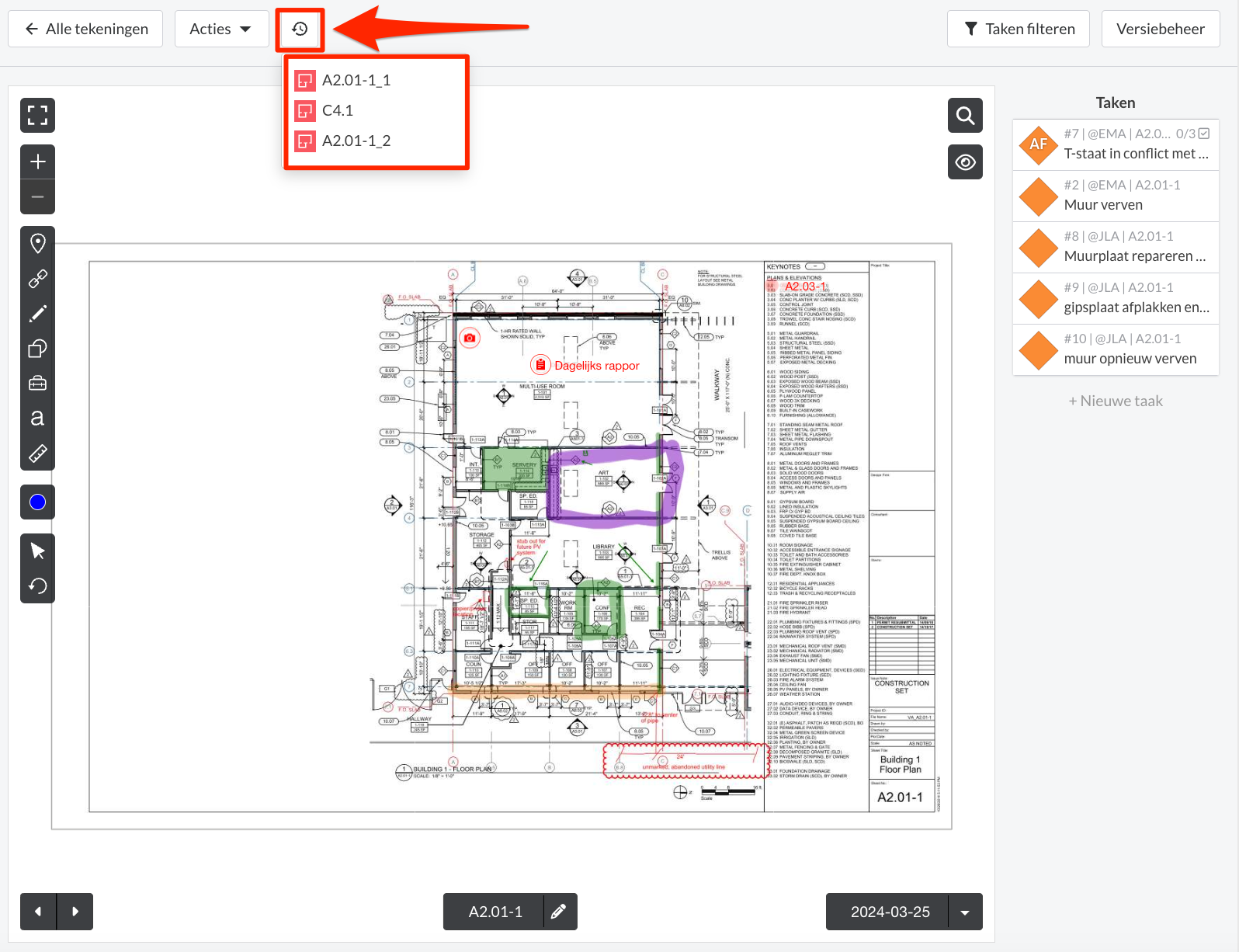

Met de klok-knop die in de bovenstaande schermafbeelding is aangeduid, kan u de laatste 10 tekeningbladen zien die u in Fieldwire hebt bekeken. Dit kan handig zijn als u tussen tekeningbladen die geen opeenvolgende namen hebben, heen en weer moet switchen.

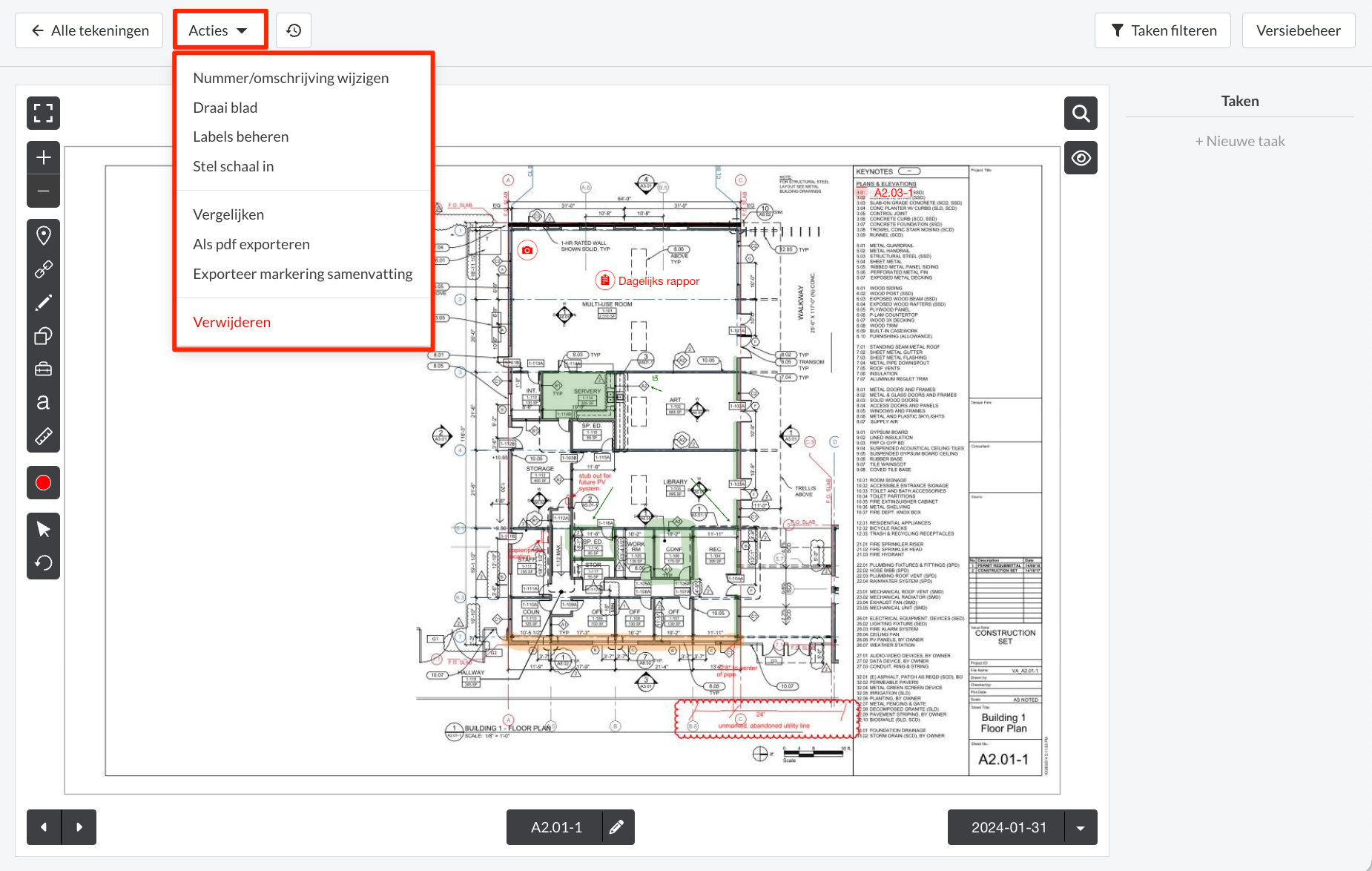

Acties-tab
Met de 'Acties'-tab kan u verschillende eigenschappen van een tekening, waaronder het nummer en de beschrijving, bewerken, de schaal voor metingen, en ieder label dat u gebruikt om documenten te organiseren. Projecten die onder eenpro- of businessabonnement vallen hebben ook de optie om de tekening als pdf-bestand te exporteren, te vergelijken met andere bladen, en markering samenvattingen te exporten.
Opties van de Actie-tab
| 1. Nummer/beschrijving wijzigen |
U kan de naam en de beschrijving van de tekening bewerken. |
| 2. Het blad roteren | 90 graden naar links, 180 graden of 90 graden naar rechts. |
| 3. Labels beheren |
U kan Tekening labelstoevoegen en verwijderen |
| 4. Schaal instellen |
U kan handmatig de schaal instellen en alle gegevens die aan de tekening zijn gekoppeld overschrijven. Als u meerdere tekeningen selecteert, kan u de schaal voor alle geselecteerde tekeningen tegelijk bewerken. |
| 5. Vergelijken |
Versies vergelijken van dezelfde tekeningen, of twee verschillende tekeningen. Opmerking: Zie 'Tekeningen vergelijken' hierboven. |
| 6. Als pdf exporteren |
Alleen Premium-klanten kunnen tekeningen met markeringen als pdf exporteren. Opmerking: Om een tekening met Taken te exporteren, moet u een rapport genereren en 'Tekeningen' selecteren. |
| 7. Exporteer markering samenvatting |
Klanten met een Pro-, Business- en hoger abonnement kunnen een csv-bestand exporteren met daarin een samenvatting van alle markeringen op het tekeningblad. Opmerking: Voor het exporteren van een csv-bestand met de samenvatting van markeringen op meerdere tekeningbladen, gaat u naar het 'Acties' dropdown menu op de Tekeningen-tabop de verkleinde of lijst weergave. |
| 8. Verwijderen |
Administrators kunnen tekeningen verwijderen door op de rode knop te klikken. U zal vervolgens gevraagd worden om te bevestigen om door te gaan met verwijderen. Opmerking: Alle markeringen die aan het blad gekoppeld zijn zullen ook verwijderd worden als u ervoor kiest om de tekening van het project te verwijderen. Als er nog taken aan het blad zijn gekoppeld, dan zullen deze als vierkante vorm zichtbaar worden op het Taak hoofddashboard.
|
Rechts klikken op de Tekening, Taken en markeringen
Hieronder kan u zien dat het mogelijk is om een rechtermuisklik te doen op de tekening, op alle afzonderlijke taken en op bepaalde markeringen op de tekening om een menu of mogelijke acties te bekijken.
Rechtermuisklik op de tekening

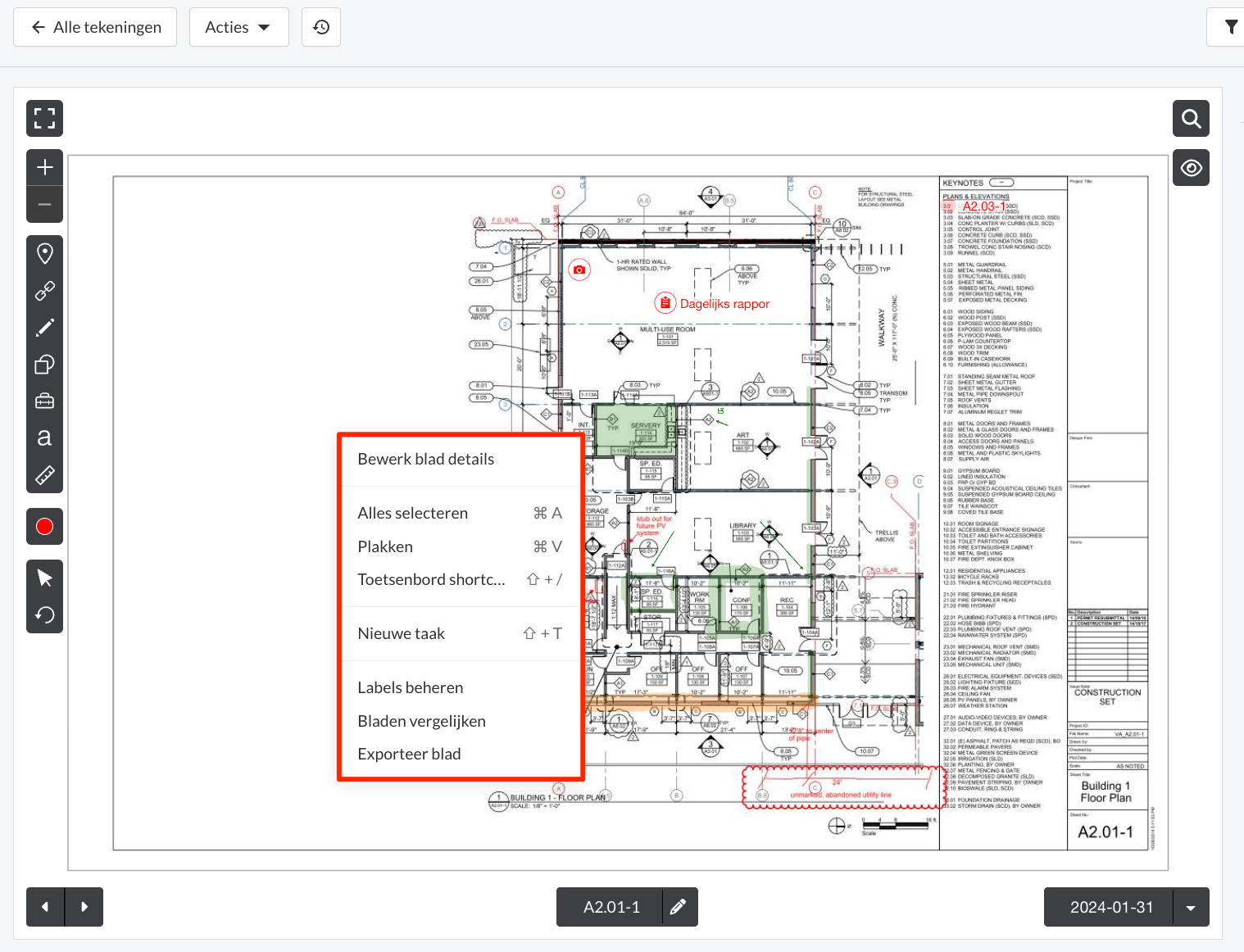

Met een rechtermuisklik op een willekeurige plek op de tekening, behalve Taken of Markeringen, kan u een menu of opties bekijken zoals 'Blad details bewerken', 'Alles selecteren', 'Sneltoetsen', 'Nieuwe taak', 'Labels beheren', 'Bladen vergelijken' en 'Blad exporteren'.
Opmerking: De 'Alles selecteren' -knop zal automatisch alle markeringen op het tekeningblad selecteren.

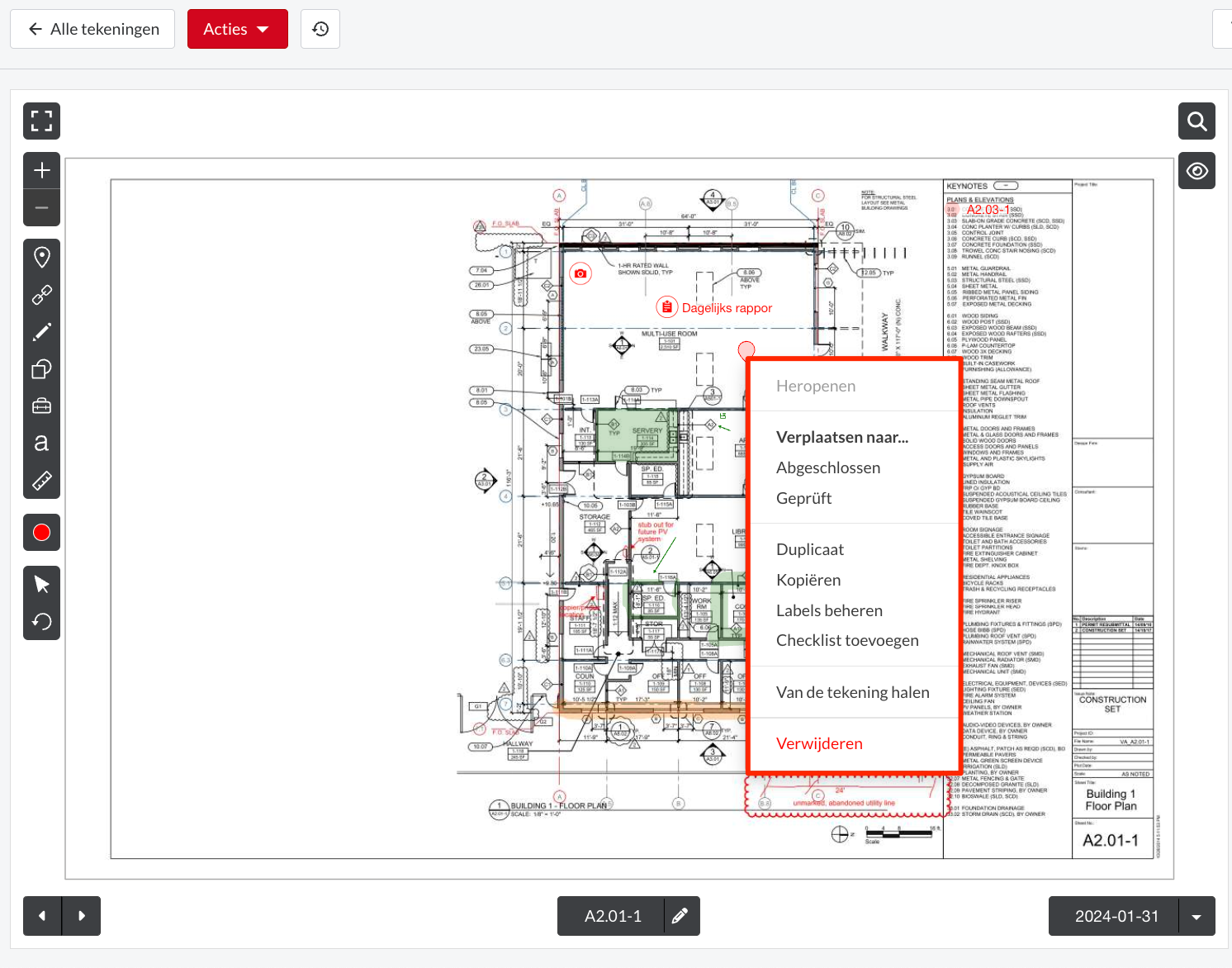

Rechtermuisklik op een Taak
Met een rechtermuisklik op een Taak kan u een menu bekijken, of opties zoals 'Voltooien', 'Controleren', 'Dupliceren', Labels beheren', 'Checklist toevoegen', 'Van tekening verwijderen', of 'Verwijderen'.
Rechtermuisklik op Markeringen

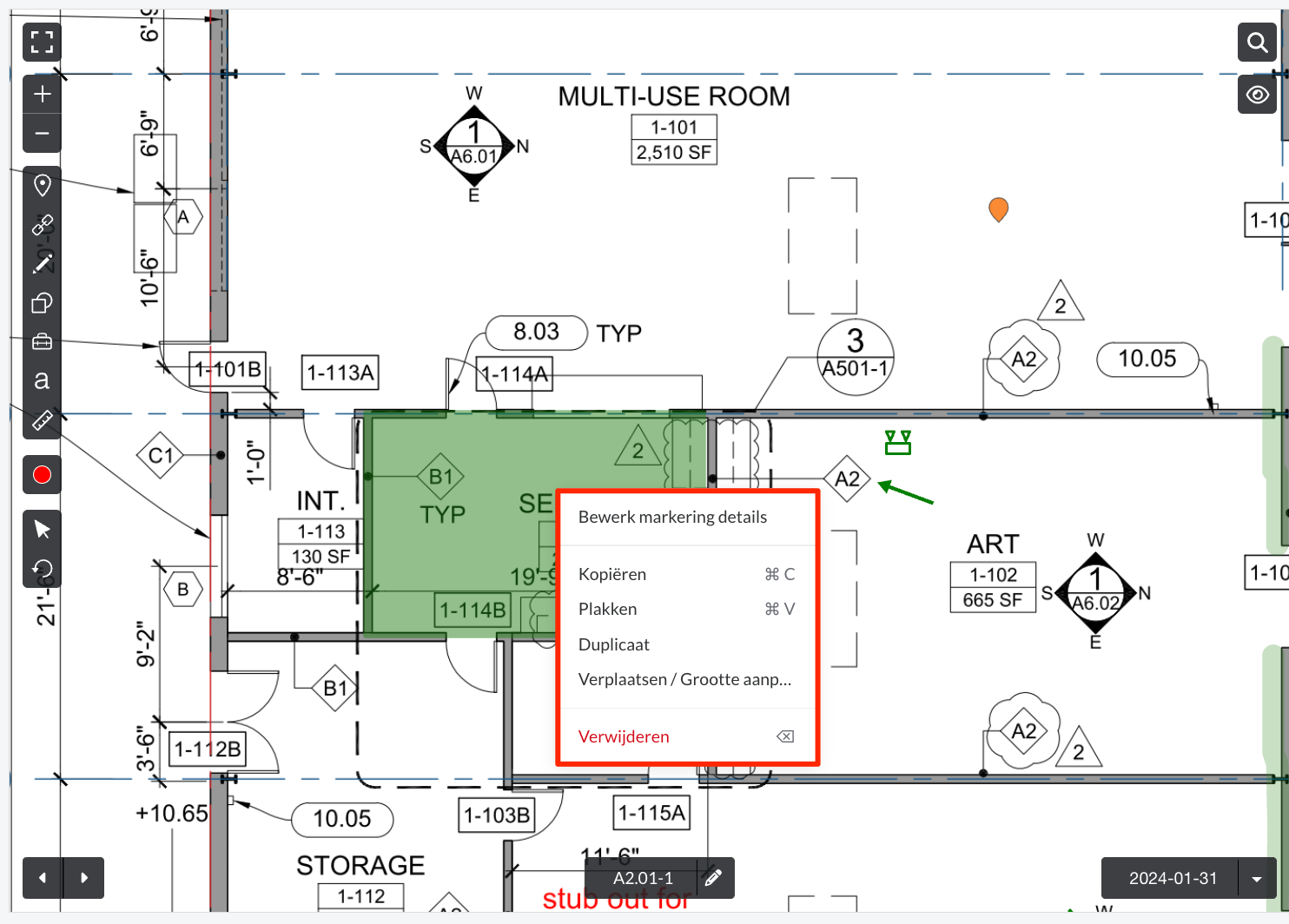

Met een rechtermuisklik op bepaalde markeringen zoals de Markeerstift, Lijn en Vorm, krijgt u een menu met verschillende opties te zien. Deze opties omvatten: 'Markering details bewerken', 'Dupliceren', 'Verplaatsen/Grootte aanpassen' en 'Verwijderen'.
Vorm opvulling

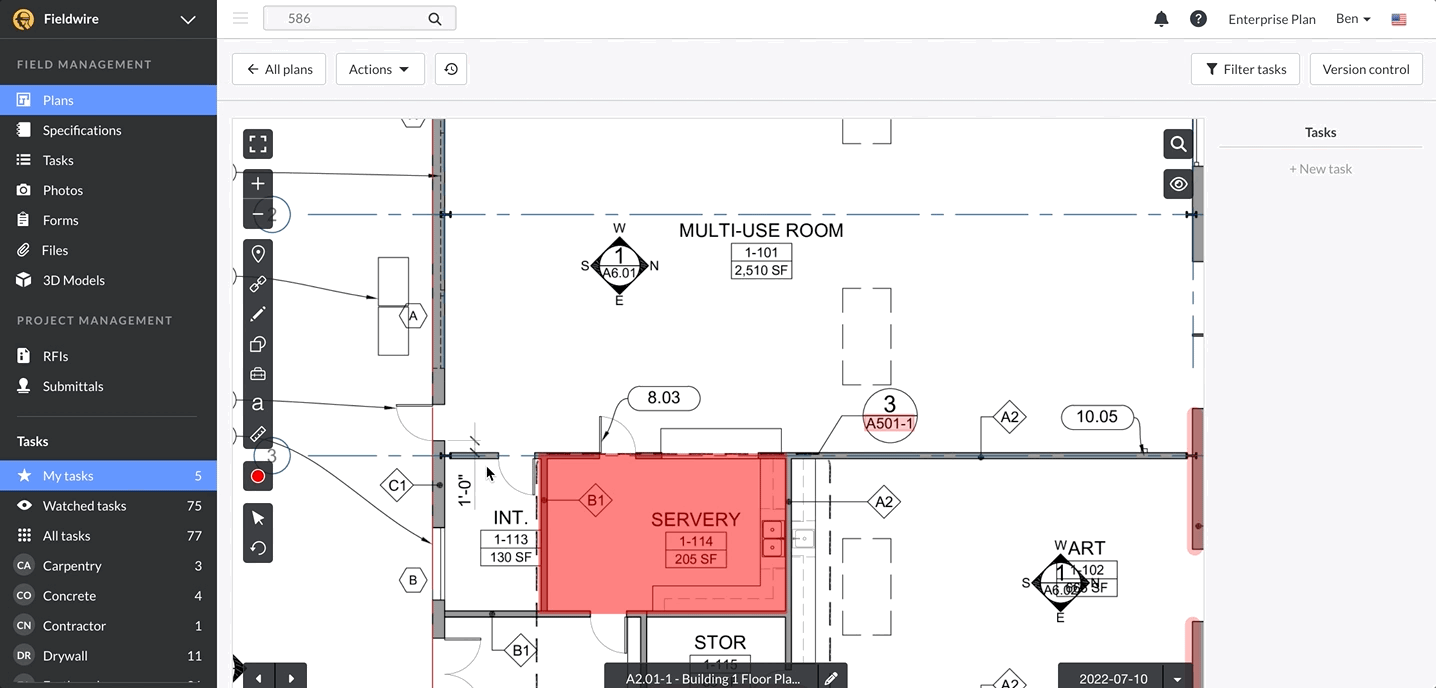

In Fieldwire kunnen gebruikers hun vormmarkeringen opvullen. Met een rechtermuisklik op de optie vormmarkeringen krijgen gebruikers een optie te zien om "Markering opvullen" mogelijk te maken. Om de vorm up te kunnen vullen hoeven gebruikers enkel op het selectievakje te klikken. Nadat u op het selectievakje hebt geklikt, zal de vorm een effen kleur krijgen, maar gebruikers kunnen hem ook meer doorschijnend maken door het doorzichtigheidspercetage te wijzigen. Hoe lager het percentage, hoe meer doorschijnend (minder doorzichtig) de vorm zal zijn.
Taken en markeringen kopiëren en plakken
Met Fieldwire kan u voortaan taken en markeringen kopiëren/plakken over verschillende tekeningbladen van een project heen! Met deze update kan u ook een selectie van meerdere taken en markeringen in één keer kopiëren/plakken over verschillende tekeningen van hetzelfde project. Markeringen kunnen zelfs over verschillende projecten heen gekopieerd worden! Dit kan handig zijn als u eenzelfde soort markeringen hebt op meerdere tekeningen, of als u werkt met meerdere ruimtes/verdiepingen waar dezelfde markeringen nodig zijn.
Opmerking: Taken en alle hyperlink-markeringenkunnen niet over projecten heen worden gekopieerd omdat ze verwijzen naar objecten in het desbetreffende project die in een ander project mogelijk niet aanwezig zijn.
Opmerking: Deze functie is enkel beschikbaar in de webversie.
Het kopiëren en plakken van Taken en Markeringen is een relatief eenvoudig proces en er zijn enkele manieren om dat te doen. De eerste optie is een rechtermuisklik op de markering of taak die u wilt kopiëren. Vervolgens selecteert u "Kopiëren". Daarna gaat u naar een nieuw tekeningblad. Klik daar op de knop "Plakken". Een andere manier om dit te doen is om de selectietool (pijl-pictogram) te gebruiken en de markering of taak die u wilt kopiëren te selecteren. Daarna kan u de algemene sneltoetsen ctrl+C (cmd+C op Mac) gebruiken om de markering of taak te kopiëren, naar een nieuw tekeningblad gaan, en ctrl+V (cmd+V op Mac) gebruiken om de markering of taak op het nieuwe tekeningblad te plakken.
Zoals hierboven aangegeven, kan u ook meerdere taken en markeringen kopiëren en op een nieuw tekeningblad plakken zoals in de korte video hieronder wordt getoond. Om dat te doen kan u dezelfde rechtermuisklik of sneltoets-methode gebruiken zoals hierboven beschreven.
